[1981] Български контакти и ключове

Тези контакти и ключове за осветление са производство на завод Найден Киров Русе. Някои от тях могат да се намерят и сега в търговската мрежа, но според нас са със занижено качество спрямо показаните на снимката.

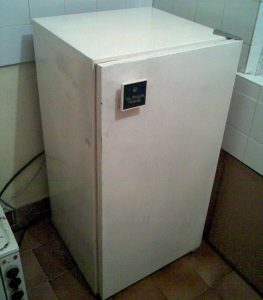

1976 – хладилник Мраз 200 – необходимост за всеки дом!

Вижте интервю за новия хладилник Мраз 200 в Sandacite.BG!

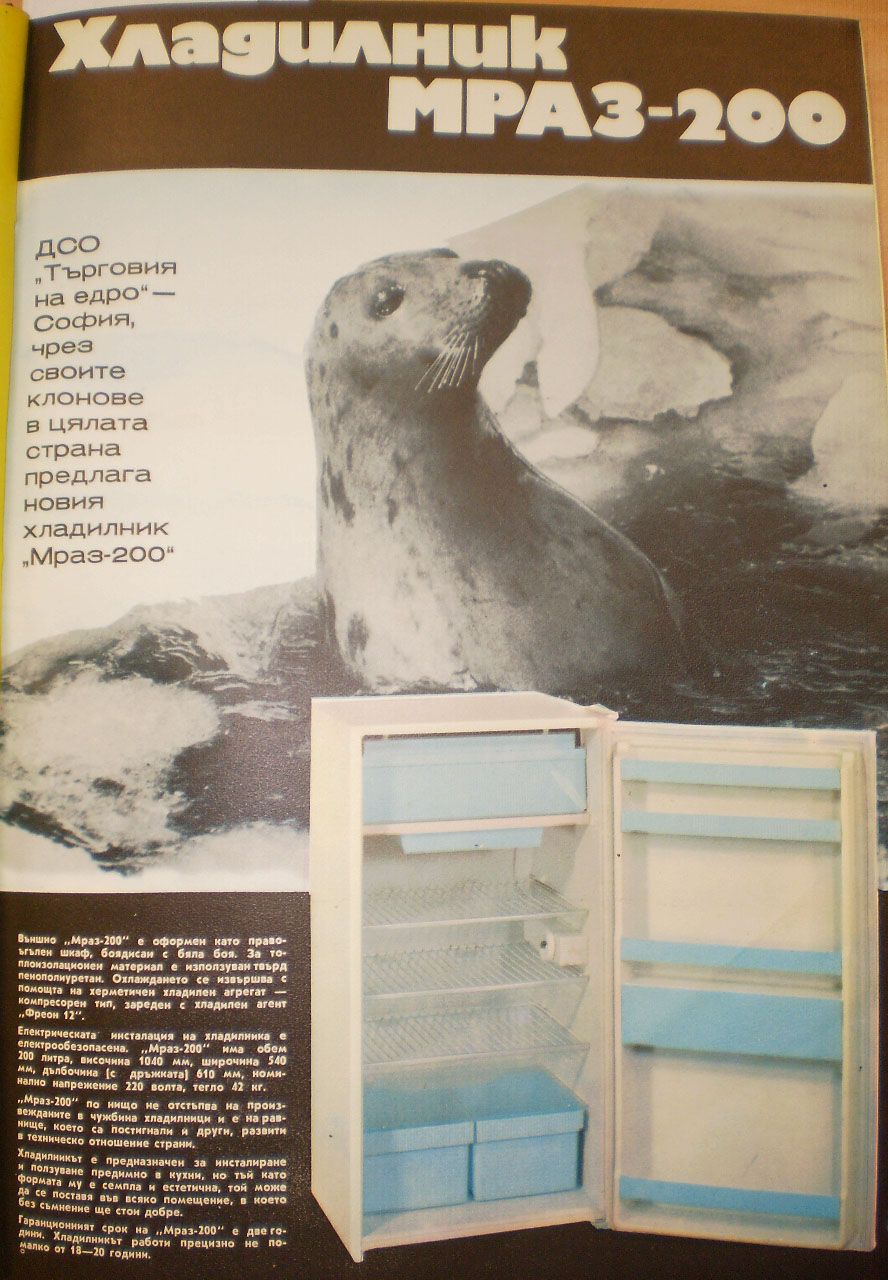

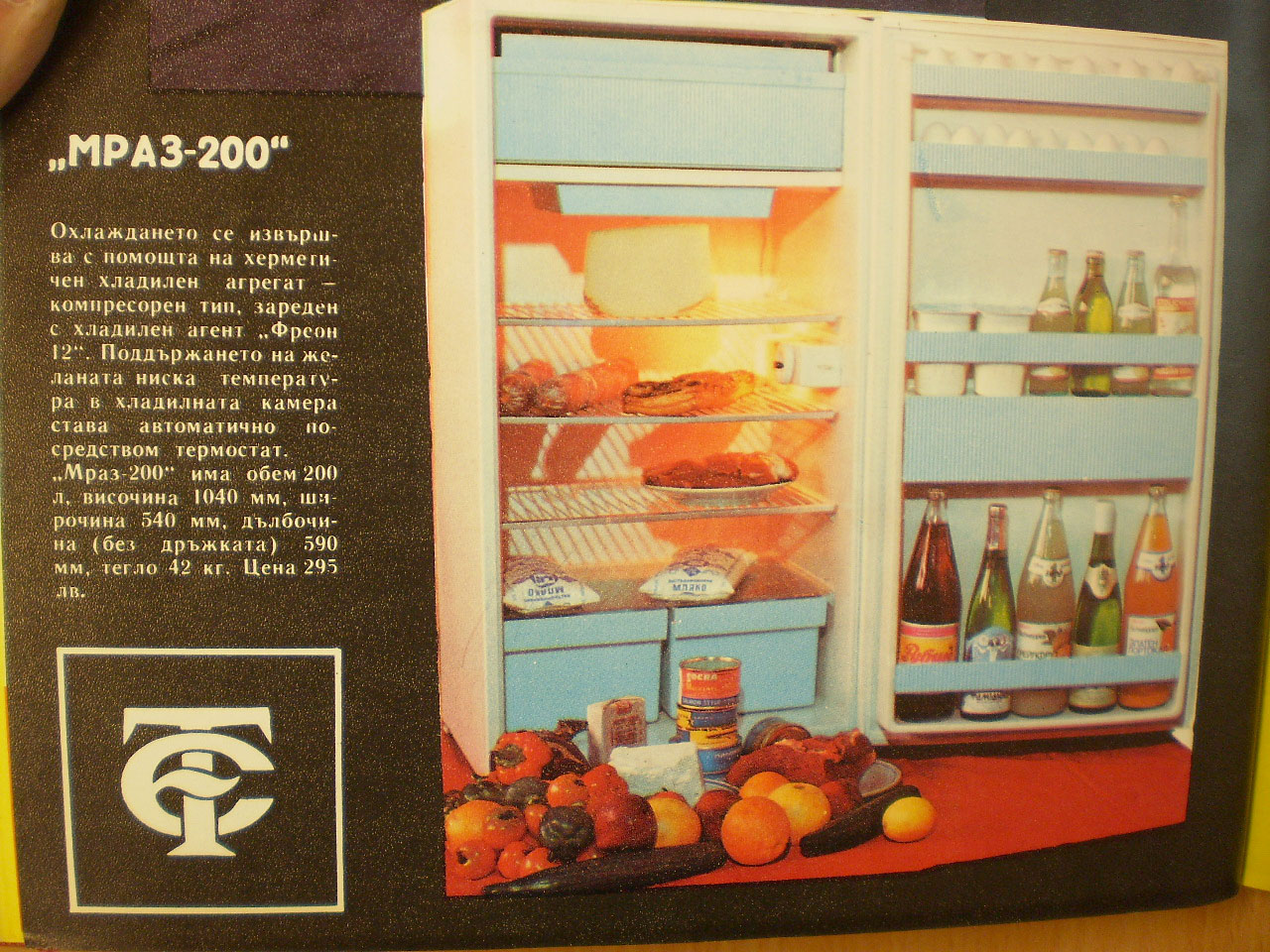

[1976] Мраз 200 – необходимост за всеки дом!

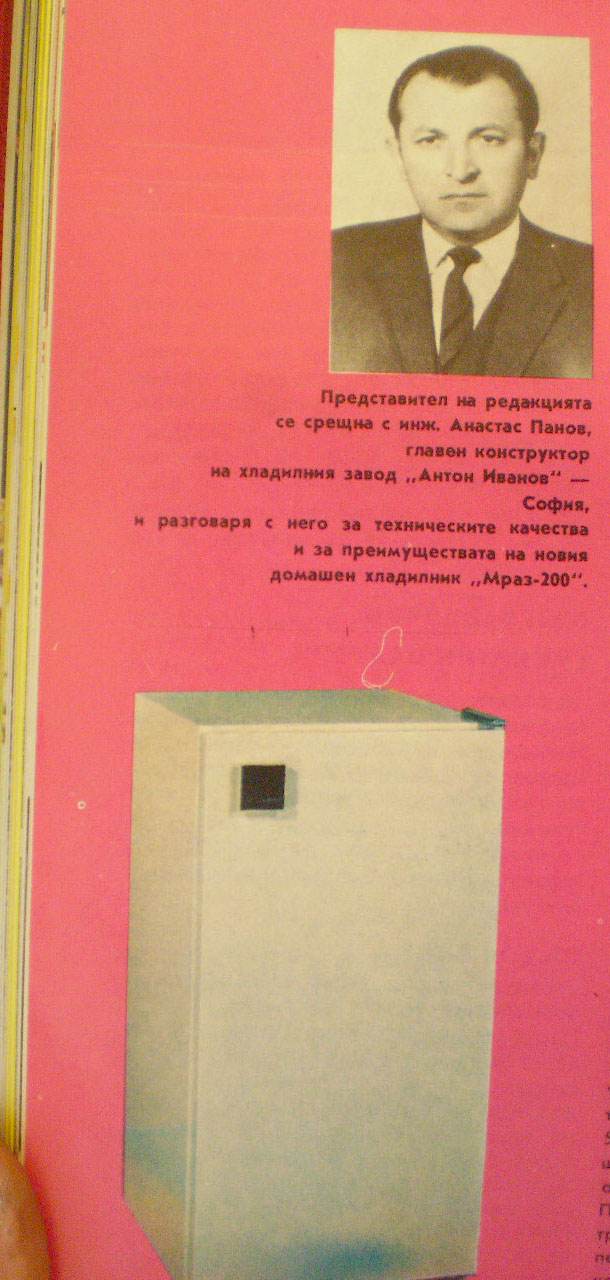

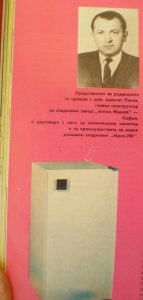

Здра-вей-те! Пак сме тук с информация от извора н българската техника! :D Този път Ви предлагаме интервю с инж. Анастас Панов, главен конструктор в Хладилен завод Антон Иванов – София, проведено през 1976 г. и посветено на еднотоку-що пуснато в производство изделие на завода – хладилника Мраз 200. Приятно четене!

,,- Какво е мнението Ви за домашния хладилник Мраз 200?

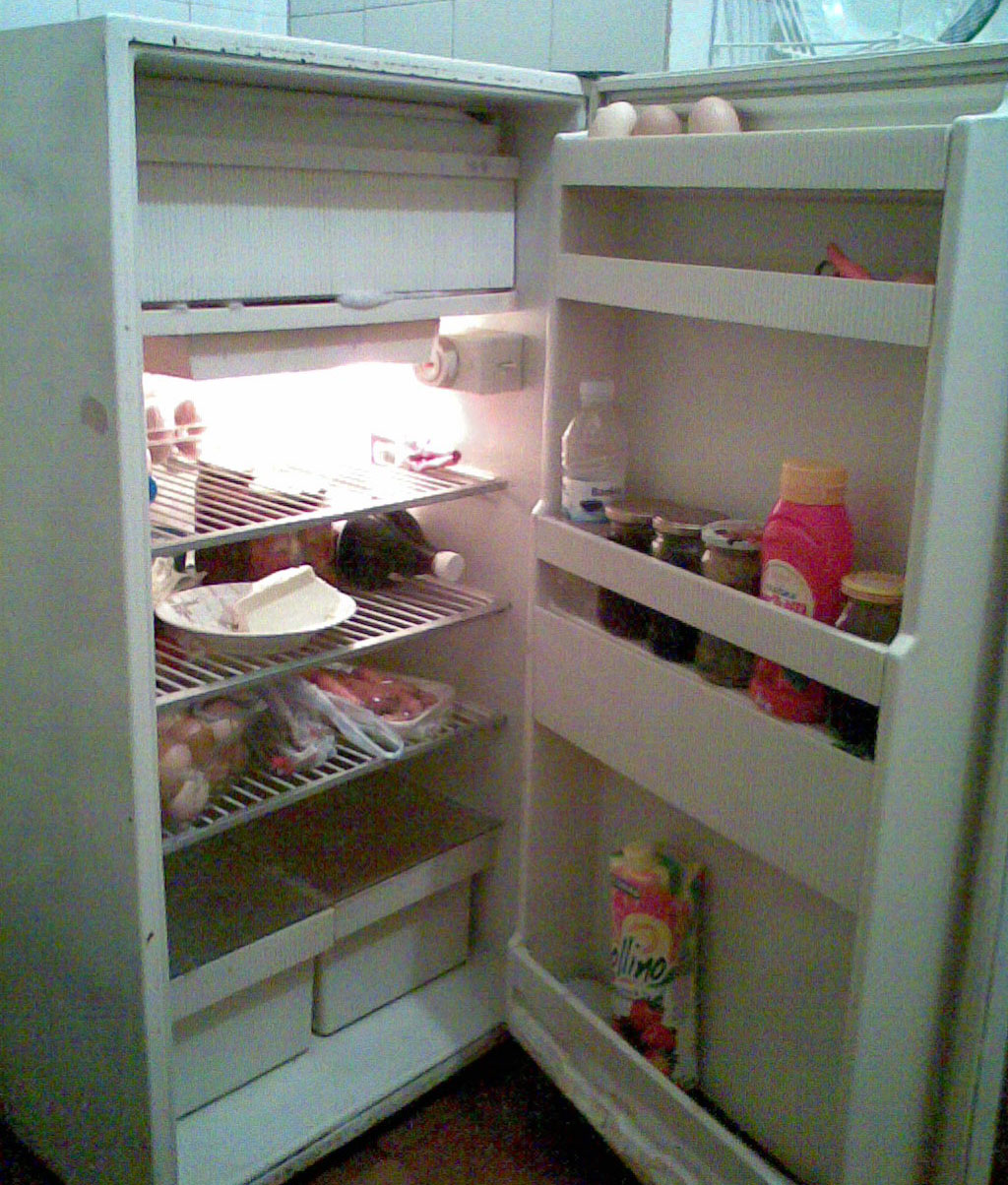

— Външно Мраз 200 е оформен като правоъгълен шкаф, боядисан с бяла, печена боя. За топлоизолационен материал е използуван твърд пенополиуретан. Охлаждането се извършва с помощта иа херметичен хладилен агрегат — компресорен тип, зареден с хладилен агент „Фреон 12″. Компресорът е съветско производство.

Компресорът се смазва със специално масло. Количеството на хладилния агент и иа маслото не се изменя с течение на времето, при експлоатация на хладилника. Поддържането на желаната ниска температура в хладилната камера става автоматично с помощта иа термостат.

Уплътнение за хладилник Мраз 200 Uplatnenie za hladilnik Mraz 200

Електрическата схема и инсталация на хладилника е електрообезопасена. Мраз 200 има обем 200 литра, височина 1040 мм, широчина 540 мм, дълбочина (с дръжката) 610 мм, номинално напрежение 220 волта, тегло 42 кг. Той по нищо не отстъпва иа произвежданите в чужбина хладилници и е на равнище, което са постигнали и други, силно развити в техническо отношение страни.

— Как трябва да се експлоатира и поддържа хладилникът?

– Важно условие е той да се постави на равно място, с оглед да се избегне денивелацията и люлеенето при работа. Хладилникът се разполага колкото е възможно по-далеч от всякакви източници на топлина (например слънчеви лъчи, печки, електрически котлони и др. Ако се наложи въпреки всичко той да бъде в съседство с газова или електрическа печка, при разстояние по-малко ст 5 см, е необходимо да се постави изолираща плоча, например от азбест, с дебелина от 0,5 до 1 см.

Преди включването на съоръжението в електрическата мрежа трябва да се прочетат запечатаните упътвания, да се провери изправността на контакта, а така също и напрежението на електрическия ток.

Пространството над агрегата на хладилника следва да бъде свободно от всякакви предмети, за да може безпрепятствено да се извършва необходимата циркулация иа въздуха, която служи за охлаждане. Температурата на помещението, в което е инсталиран хладилникът, не бива да превишава 32°С.

Терморегулатор за Мраз 200 Termoregulator za Mraz 200

Поддържането на желаната температура в отделението за охладени продукти и а ниско- температурното отделение става с помощта на термостат и на клапа, разположена в задния край иа преградата, под изпарителя.

При експлоатацията на хладилника е необходимо да се спазват някои важни изисквания: да не се използува неизправен контакт или удължен кабел. Почистването да се предприема след изключване на хладилника от електрическата мрежа. По време на работа вратата на съоръжението да се отваря само за кратко време, тъй като това увеличава заскрежаването на изпарителя, а също и t разхода иа електрическа енергия.

В хладилника да не се поставят горещи ястия. Преди това те трябва да се охладят до стайна температура.

Термостат за хладилник Мраз 200 Termostat za hladilnik Mraz 200

След продължителна работа повърхността на изпарителя се покрива със скреж, което влошава охлаждането на хладилната камера. Това налага редовно да се размразява изпарителят, щом общата дебелина на скрежа достигне до 5 мм. Обикновено този процес се извършва на всеки 10—15 дни.

Гаранционният срок на Мраз 200 е две години. Хладилникът работи прецизно не по-малко от 17 — 18 години.

– Може ли хладилникът да се поставя и в други помещения на жилището, освен в кухнята?

– Хладилникът е предназначен за инсталиране и ползуваме предимно в кухни, но тъй като формата му е семпла и естетична, той може да се поставя във всяко помещение, в което без съмнение ще стои добре.“

–

Източник: списание Нови стоки и реклама.

17 – 18 години… бе тоя луд ли е?! :D Ние имаме един такъв, който работи вече над 40! Кой нов хладилник ще изкара толкова? :)

Кои са българските кварцови лампи?

В Sandacite.BG описваме историята на българските кварцови лампи.

(Статията е публикувана от автора за първи път във в.к Fibank News – издание на Първа инвестиционна банка (Fibank) – брой 164, 14 февруари 2020 г. ==> https://fibank.bg/uploads/_FibankNEWS/docs/FibankNEWS_156.pdf.)

Съществуват немалко електромедицински устройства, употребявани в дома, а едни от най-ползваните са кварцовите лампи. Тук ще видим с какво ни помагат те и с какво се отличават българските такива.

През 1968 г. Заводът за електромедицински апарати в София пуска първата българска домашна кварцова лампа, наречена ,,Слънце“. Виждате я на снимката горе. Тя наподобява паница с полусферичен похлупак, който се повдига, за да се използва уредът. От вътрешната страна на капака е закрепена тръбичка от кварцово стъкло (горелка с газ аргон и живачни пари), от която е изтеглен въздухът, за изпускане на ултравиолетови лъчи. Около нея има 2 нагревателя, работещи в специален режим, които са източник на инфрачервени лъчи. Държателят на нагревателите е стоманен, а рефлекторът – алуминиев. Той е съобразен да отразява възможно най-силно. Капакът се захлупва и лампата се пренася удобно в калъф.

Лампата се управлява от един бутон в средата на ,,паницата“. Има различни режими на работа на нагревателите според това какви лъчи желаете да изпуска лампата по време на нагревка. Ултравиолетовите усилват имунитета на организма срещу простудни заболявания (настинки), улесняват образуването на витамин D в организма и успешно предотвратяват развиването на рахитични заболявания у децата. УВ лъчите увеличават пигментацията на кожата, ускоряват зарастването на открити рани и убиват голямо количество вируси и бактерии, срещу които бъдат насочени. По този начин могат да се намалят болките при невралгия, ишиас и други заболявания. Ако в жилището вече има болен човек, то УВ светлината няма да позволи заразата да проникне и у други. Инфрачервените лъчи имат и полезно действие при лекуването на възпаления като синузит, зъбобол, отит и т.н.

През 1982 г. излиза ново ,,Слънце“ с променен дизайн, което става доста по-популярно. Нагревателите са същите, но вече няма капак и чрез ос лампата е окачена на стойка, за да се завърта по-нагоре или по-надолу, според нуждата.

Отзад имаме два ключа – единият е за мрежовото напрежение и чрез него включваме самата лампа, а другият е за определяне на режима на работа – само ИЧ или ИЧ и УВ лъчи.

**Завод за медицинска апаратура Софхя – кварцова лампа Слънце**

Преди да използвате такава лампа, избършете нагревателите с мек плат, защото прахът поглъща част от УВ лъчите и намалява интензивността на излъчването. И когато лампата работи, не пипайте тръбичките, че са горещи! Друго правило е да не гледате в горелката с незащитени очи, защото при продължителен поглед можете да ги увредите. Първо си слагате специални предпазни очила и заставате на не по-малко от 80 см пред лампата. Самите нагреватели заработват напълно до около 5 мин след включването.

Ето я и лампата включена и в двата режима на работа:

Колкото по-малък е човек, толкова по-далеч от лампата трябва да стои, когато му правят процедура – децата на не по-малко от 1 м, а кърмачета и малки деца – на не по-малко от 1,5, а най-добре 2 м. Времетраенето на нагревката е малко като ходенето на плаж – с всеки изминал ден можете да се излагате на слънце все повече. Така например, ако през първия ден един голям човек е най-добре да стои на нагревка около 2,5 мин, то на 7-ия вече може 6, а на 13-ия – дори 15 мин. При децата се спазва същата зависимост, но минутите за една нагревка са още по-малко: за кърмачета 1-ви ден – 1 мин, 7-и – 3,5, а 14-и – най-много 10.

И двата модела ,,Слънце“ се захранват от 220 V мрежово напрежение и тежат около 1 кг. Въпреки че са домашни, тези лампи са използвани и в козметични салони напр. За групови профилактични нагревки в детски градини пък има други лампи – огромни и високи. Децата застават около уреда в кръг само по гащета и очила и получават силна доза УВ облъчване по цялото тяло, за да са готови да посрещат вирусите. Групови нагревки с големи кварцови лампи са правени и в санаториуми и в предприятия с т.н. вреден труд – мини, някои заводи и т.н.

А това е най-старата БГ кварцова лампа, за която знаем до момента – Ултравиолукс 500 от началото на 60-те г., чиято горелка има 500 W мощност. Лампата е висока, монтирана върху триколесна стойка, за да се мести лесно, и има 2 рефлектора зад горелката. Над стойката има цилиндър, където са частите на електроуредбата. Това също е от големите модели за професионална употреба. Лампа Ултравиолукс все още не сме намерили, затова ожесточено я търсим. Кажете ни, ако знаете някъде случайно още да я пазят. :)

В упътването са дадени подробни инструкции как трябва да се работи с тези ключове.

Ръководство – http://sandacite.bg/tehnicheska_literatura/kvarcova-lampa-slance-instrukciya.pdf

Ако сме Ви харесали, бихме се радвали да харесате и нашата Фейсбук страница, за да виждате и следващите образци българска техника, които ще качваме – https://www.facebook.com/sandacite

Печка Мечта инструкция – изтеглете тук!

Днес не сме на тема статия, ами на нещо по-малко, но мислим – практически полезно. В тази публикация сме се постарали да Ви съберем най-новите ръководства за експлоатация, инструкции и прочие на печки Мечта, до които успяхме да се доберем. Ето, само кликвате на надписите по-долу и ще Ви се отвори прозорец за изтегляне:

Мечта , Мечта 2, Мечта 3 – 71202, 71203, 71205 (МКТ 620, 680)

Мечта 71216АШ, 71216АМ (740 ІІІ, 850)

Мечта-71215-мечта-71216 – http://www.sandacite.bg/drugi/%f3%f1%e8%eb%e2%e0%f2%e5%eb%e8%20%f3%ec200-120,%20200-240,%20200-30%e2%f1%f1,%20200-120%e2%f1%f1.rar

Мащабно изследване за историята на печките Мечта можете да откриете ето тук – http://www.sandacite.bg/forum/viewtopic.php?p=12107#p12107

Дано да сме Ви били полезни, защото тия печкадаци заслужават – правеха най-добрите козунаци. :D Поздрави! :)

БГ отоплителна печка Диана + техническо описание и гаранция

Отоплителната печка Диана в Sandacite.BG!

Това е една от най-разпространените отоплителни печки в периода до 1990 г.. Той е производство на ТПК ,,9 септември“ Стражица от втората половина на 70-те г. до средата на 90-те. Разбира се, след 1990 г. името на производителя е сменено от ,,9 септември“ на само ТПК. :D

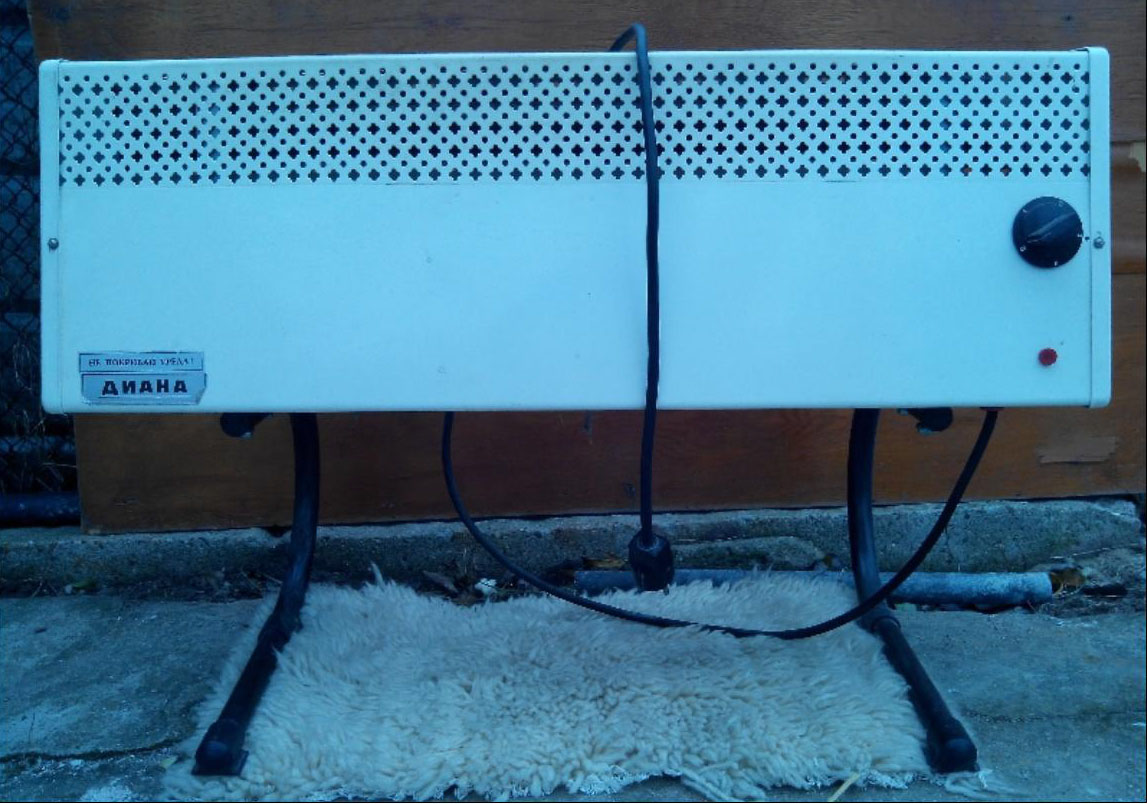

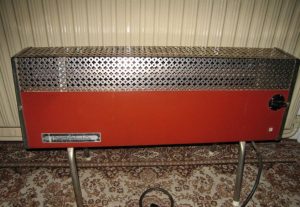

Първият вариант на Дианата – социалистическият – изглежда като на горната снимка. Има четири реотана, всеки по 800 вата. Мощността може да се регулира чрез петтактов ключ (с една нулева степен), познат от други наши отоплителни печки, в степени от 800 до 3200 вата.

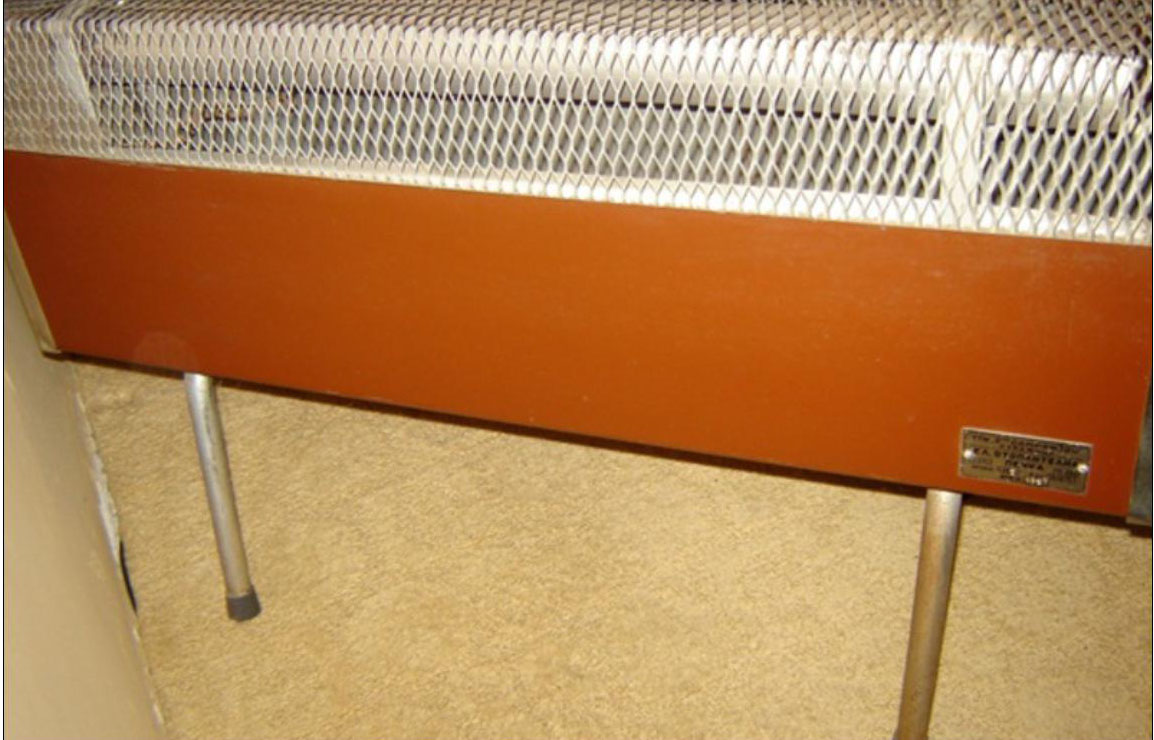

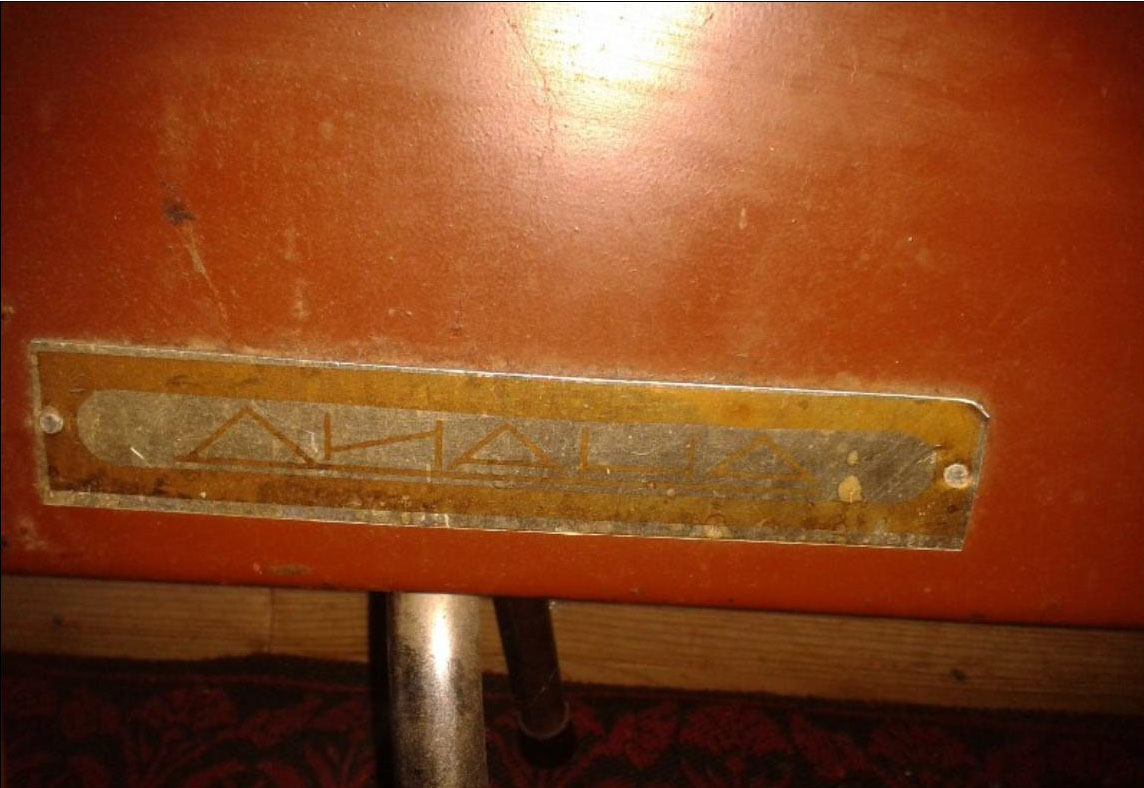

Да, нямате грешка, Дианка е. :) Заедно с краката е висока 530 мм, 208 мм широчина., а е дълга 855 мм:

Тази е купена на 1 април 1984, както свидетелства гаранционната й карта, която можете да изтеглите най-долу.

Има и друг вариант – след 1990 г. Освен външния вид, тук като обща мощност на реотаните са отбелязани 2000, а не 3200 вата. Ключът отново е петтактов (но пак с една нулева степен), което означава, че тази е с 4 реотана по 500 вата:

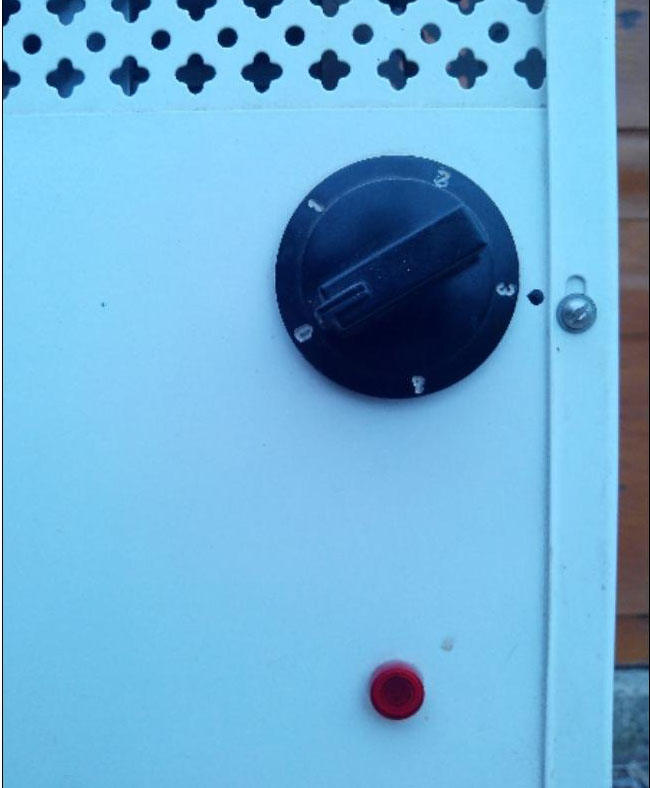

Ето го регулатора:

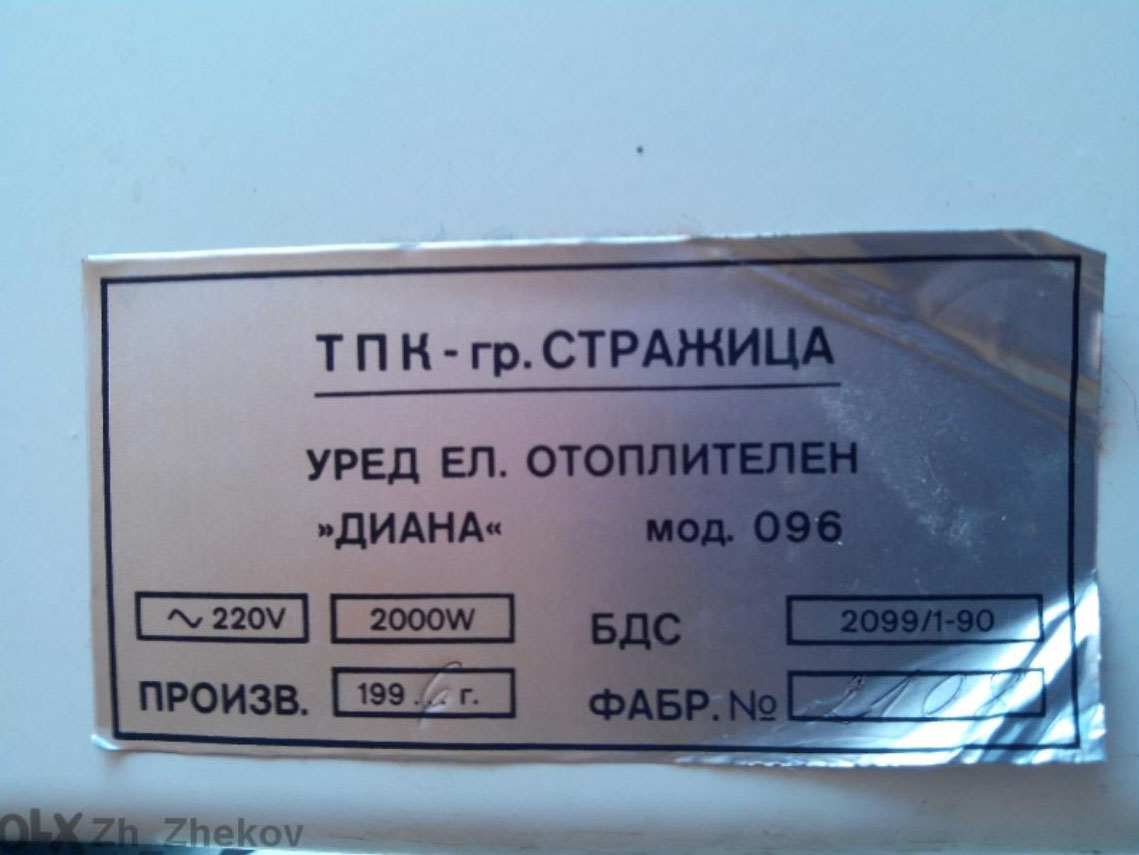

Това е табелката – вижда се споменатата в началото промяна и някои други данни.

Ревюто няма да е пълно, ако не Ви предложим и някаква документация за печката – техническо описание. От него можете да научите разни подробности в конструкцията на печката и кое в нея защо е направено така, както е направено ==> eл. отоплителна печка Диана

Повече коментари, въпроси и т. н. можете да пишете в специалната тема в нашия форум – http://www.sandacite.bg/forum/viewtopic.php?f=44&t=5200

Българските КАЛОРИФЕРИ!

С голям труд успяхме да намерим този каталог на български калорифери от 1970 г., който сега Ви представяме – http://sandacite.bg/drugi/Katalog%20-%20kaloriferi%20spiralno%20naviti.pdf

[1960] Хапнете кебапчета – интересна електрическа скара

След като в този материал – http://www.sandacite.bg/%D0%BF%D1%8A%D1%80%D0%B2%D0%B0%D1%82%D0%B0-%D0%B1%D1%8A%D0%BB%D0%B3%D0%B0%D1%80%D1%81%D0%BA%D0%B0-%D0%B5%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B0-%D1%81%D0%BA%D0%B0%D1%80/ – Ви запознахме с първата българска електрическа скара, сега ще Ви покажем още една, произвеждана по същото време, но по-различна като конструкция. Представяме Ви СЕД-1100!

Поначало названията на уредите от този период са доста безинтересни. СЕД означава просто Скара Електрическа домашна, мощност 1100 вата:

Уредът се състои от тавичка, пластина за обиране на мазнината, реотан, същинска скара. Захранва се от 220 волта кабел с щекер, има си и бакелитена дръжка, с която да хванете тавето. :)

Поставяте месото на скарата и то се пече от реотана отдолу. :)

Интересна подробност е тази пластина за обиране на мазнините – те се оттичат в тавичката.

Самата скара е толкова запазена – и външно, и функционално – че никога няма да й дадете 50 и кусур години. По уреда няма нито табелка, нито други индикации. Но успяхме да намерим ето тези данни от книгата на Кунев и Асланов:

Ако желаете да коментирате, можете да го направите в темата в нашия форум – http://www.sandacite.bg/forum/viewtopic.php?f=44&t=5114

[1960] Само тук вижте ПЪРВИЯ БЪЛГАРСКИ БОЙЛЕР!

Завчера успяхме да спасим и запазив първия, доказано първия български бойлер. А сега ще Ви запознаем с него в подробен преглед.

Годината на пускане в производство на модела ЕБО-80 от завода Елпром Варна е 1960 г. ЕБО – Електрически Бойлер Обикновен. Тези ,,обикновени“ (което ще рече за налягане до 7 кг/кв. см) бойлери са произвеждани в България от 1960 до края на 1965 г., за разлика от по-късните ЕБП, които отговарят на БДС 5188-64 ,,Бойлери електрически домакински. Общи изисквания“. Забравихме да кажем, че обемът на моделната серия ЕБО варира от 10 (за монтаж над мивка) до 200 литра (за работа в ресторанти, хотели, общежития и въобще обществени места).

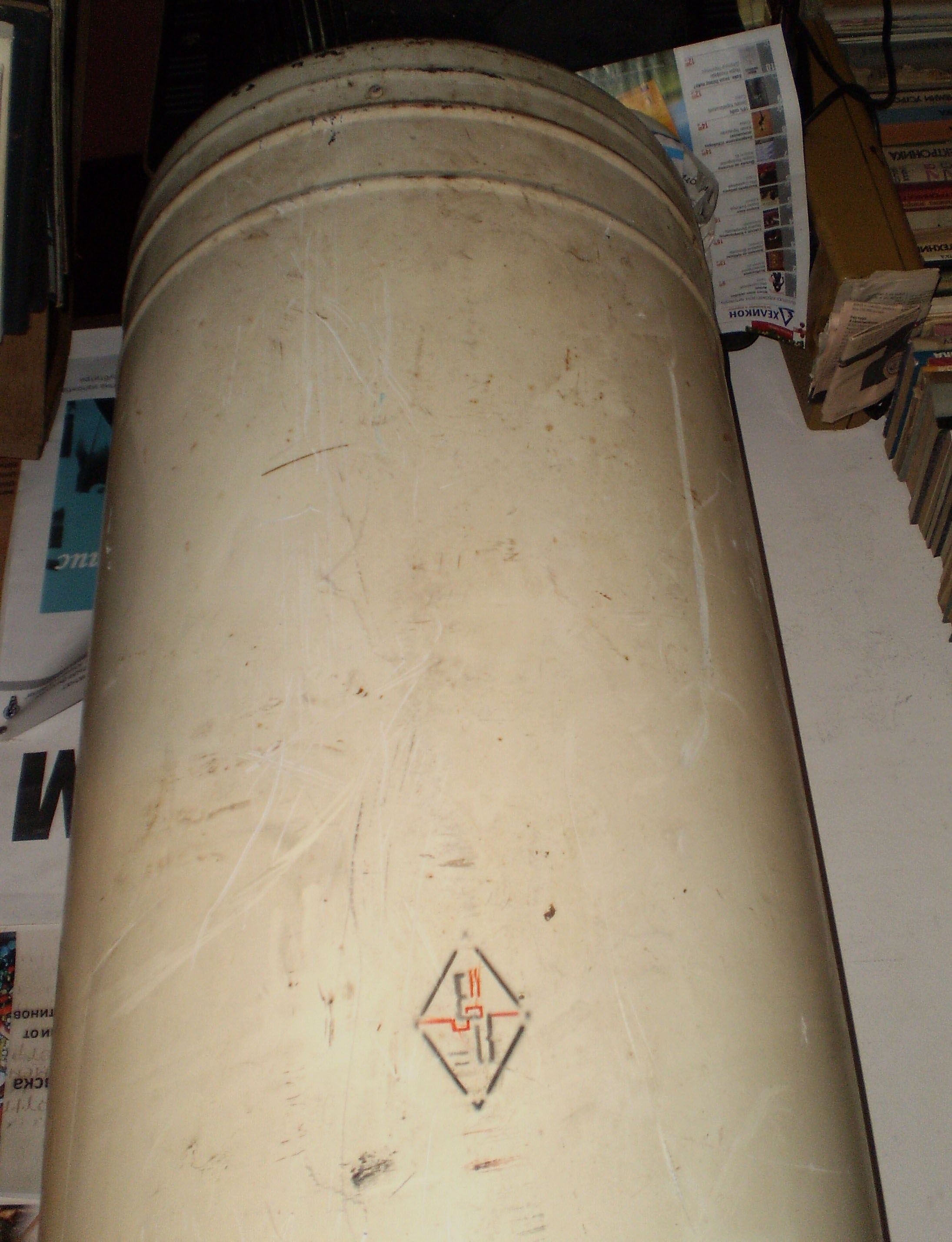

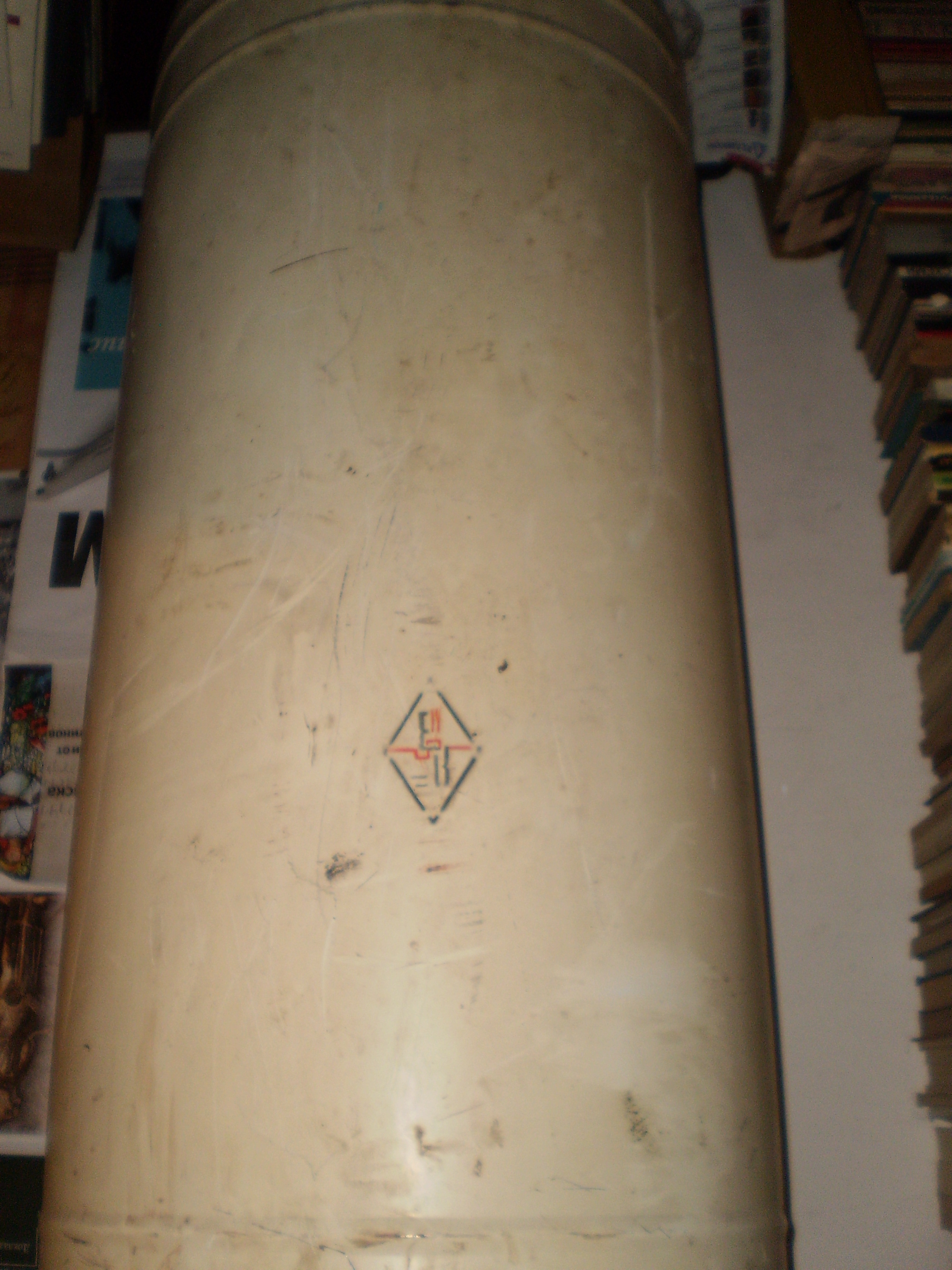

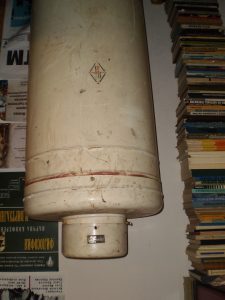

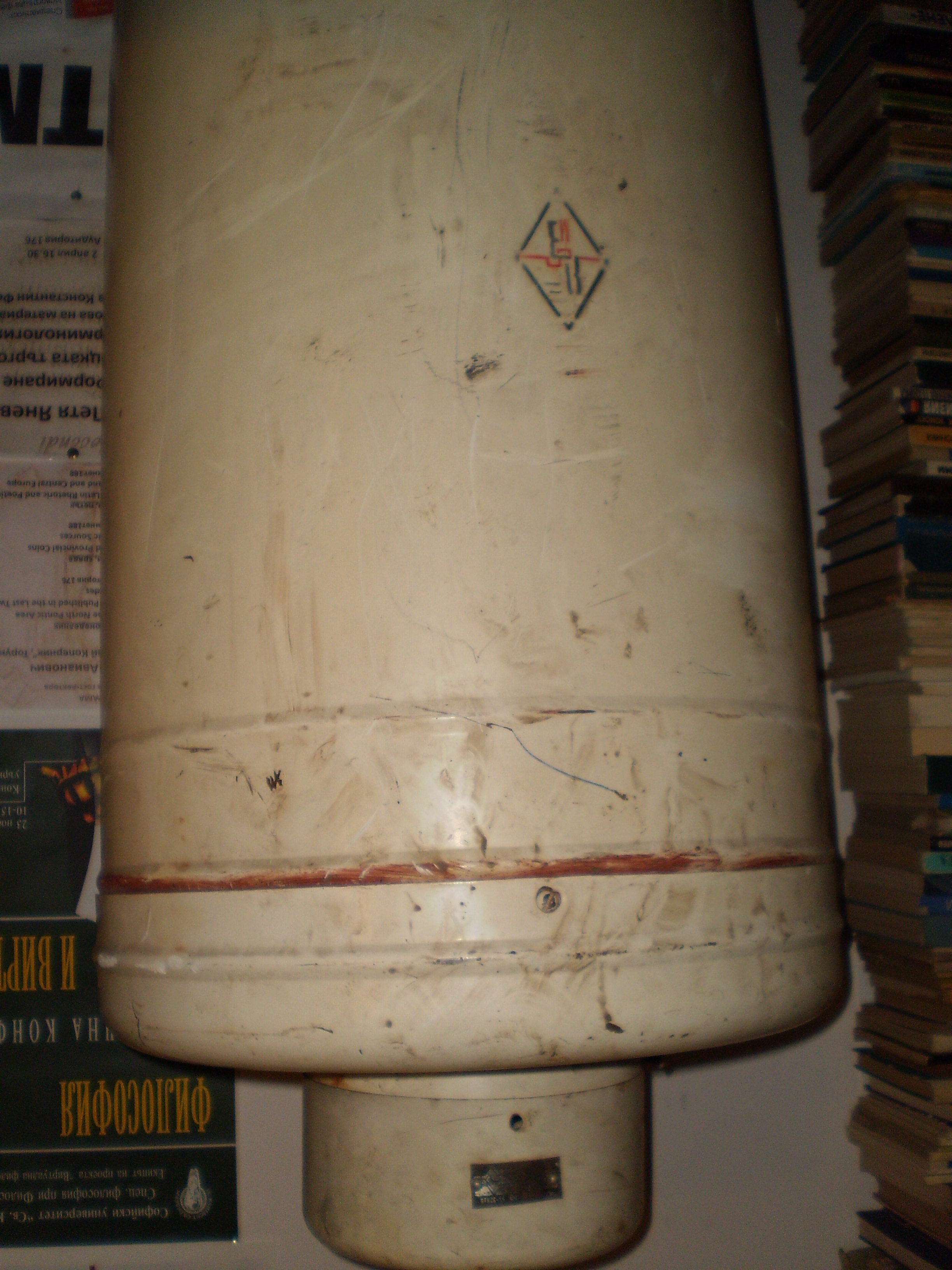

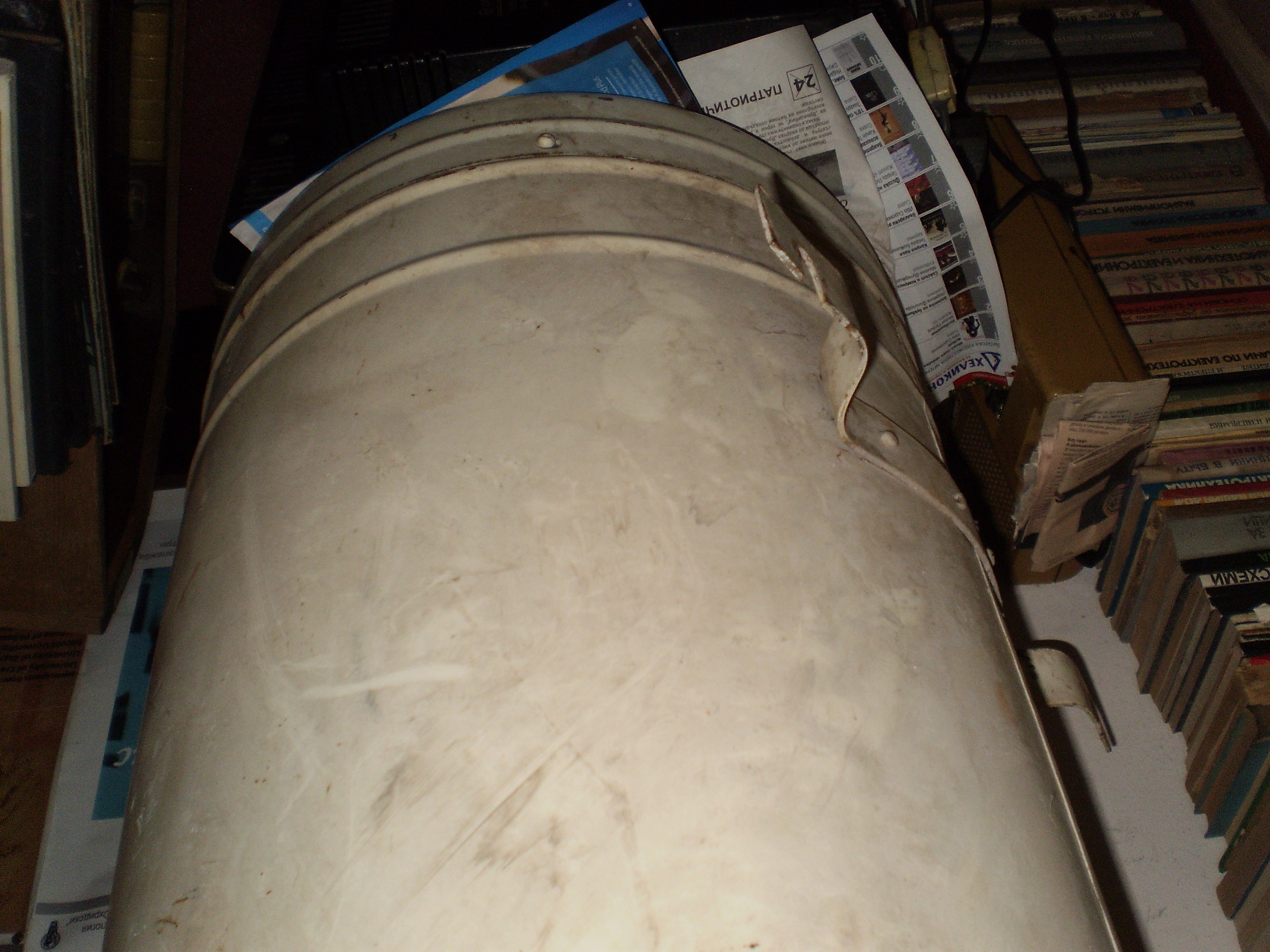

Най-популярният обем за употреба в жилищни сгради си остава 80-литровият. Е, запознайте се, това е той – самият ЕБО-80:

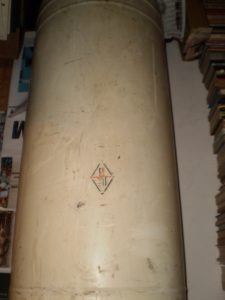

Толкова е огромен, че в склада ми нямам достатъчно място да се отдалеча на необходимото разстояние, за да го обхвана с един кадър :) Виждаме познатото лого, а горе и долу местата, където са съединявани отделните елементи на обшивката.

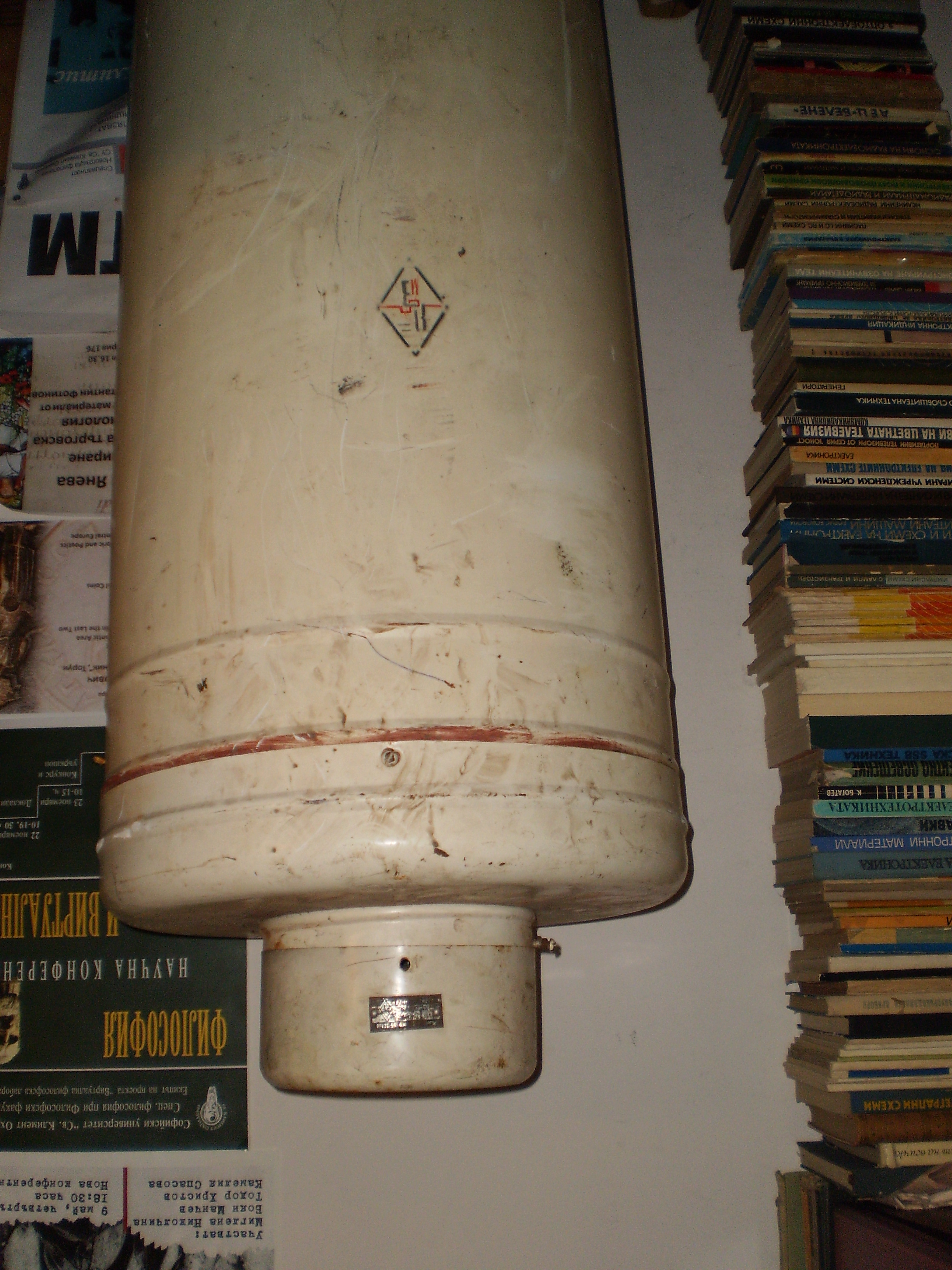

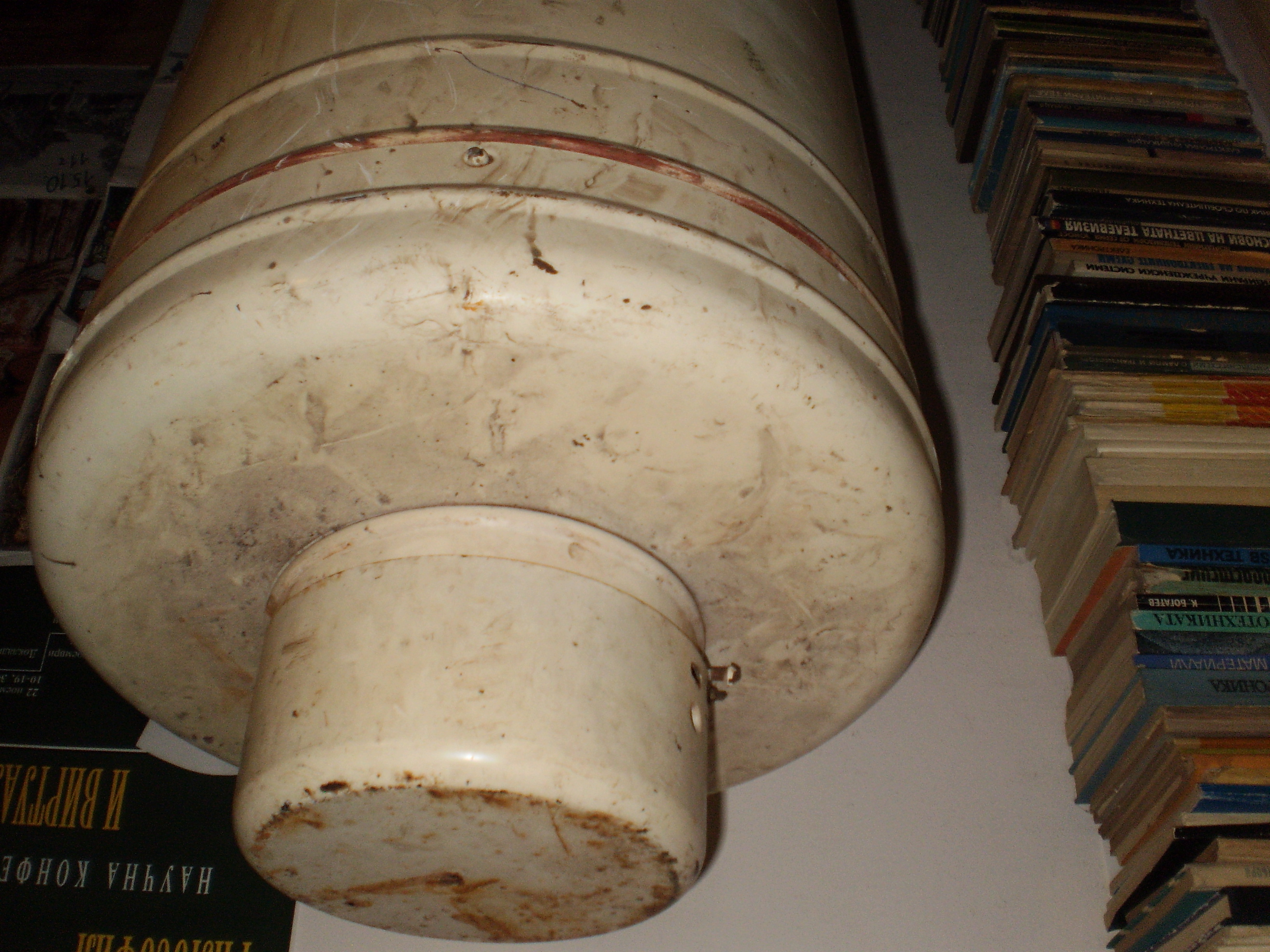

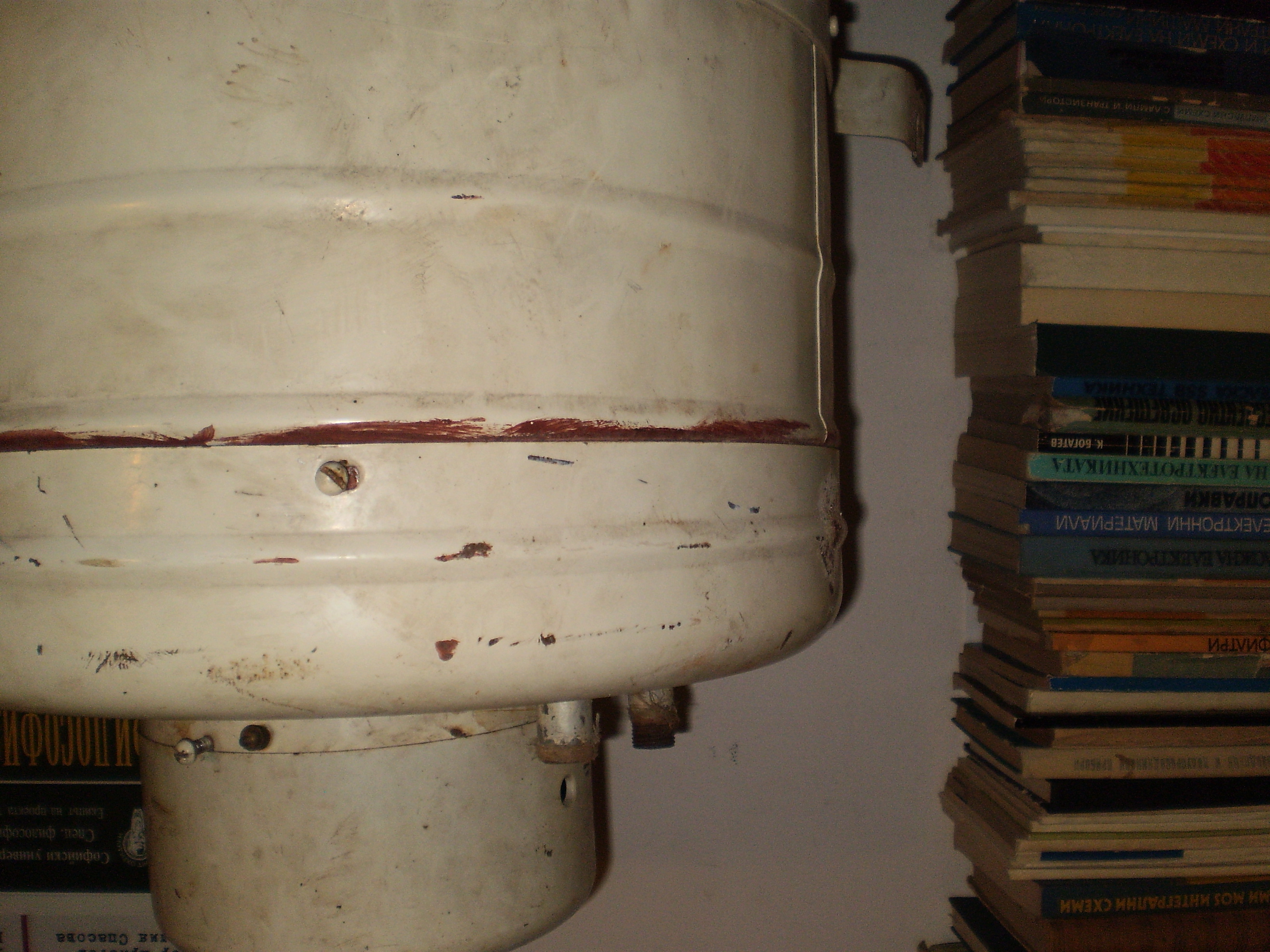

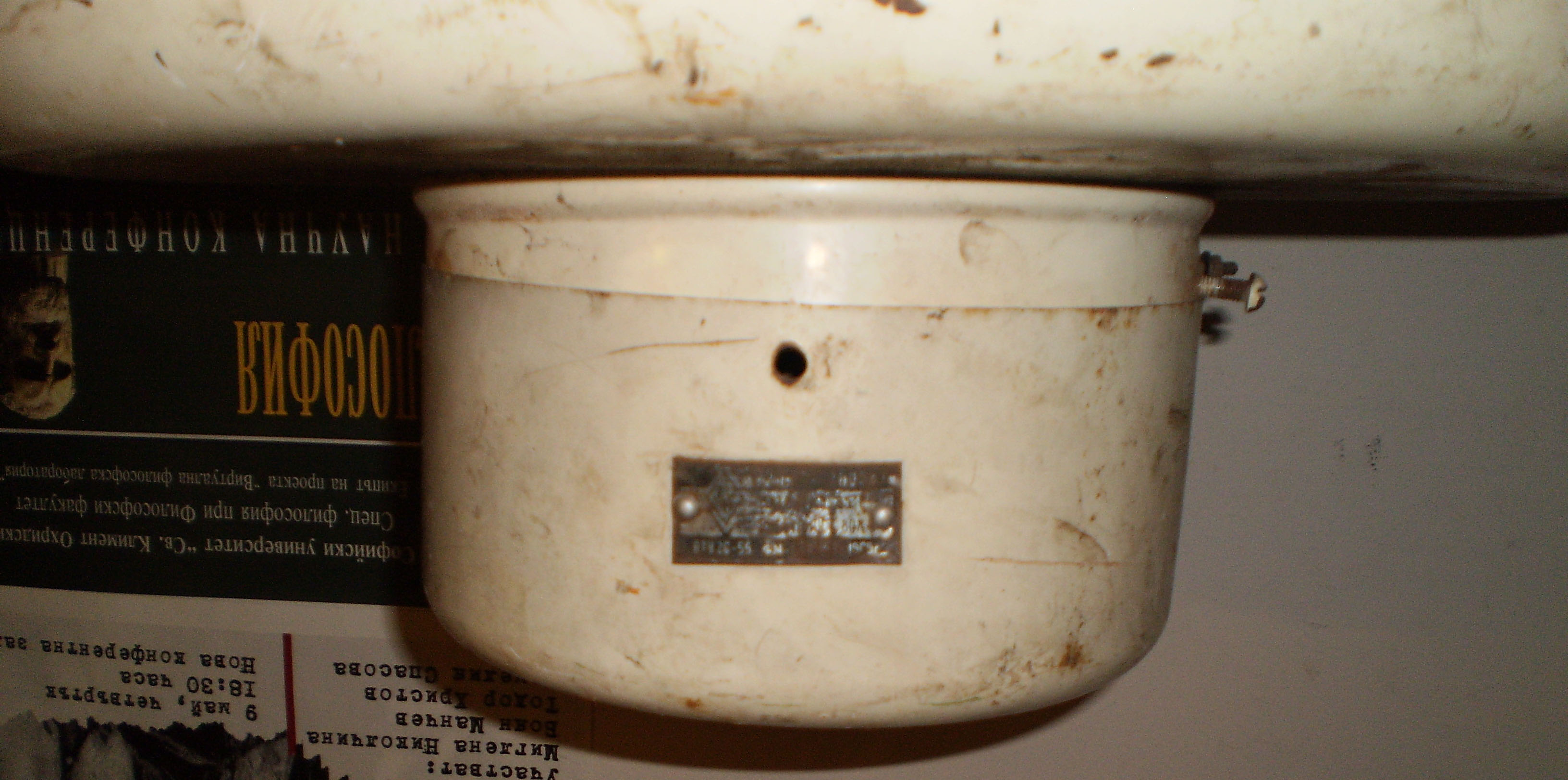

Отдолу е капачето:

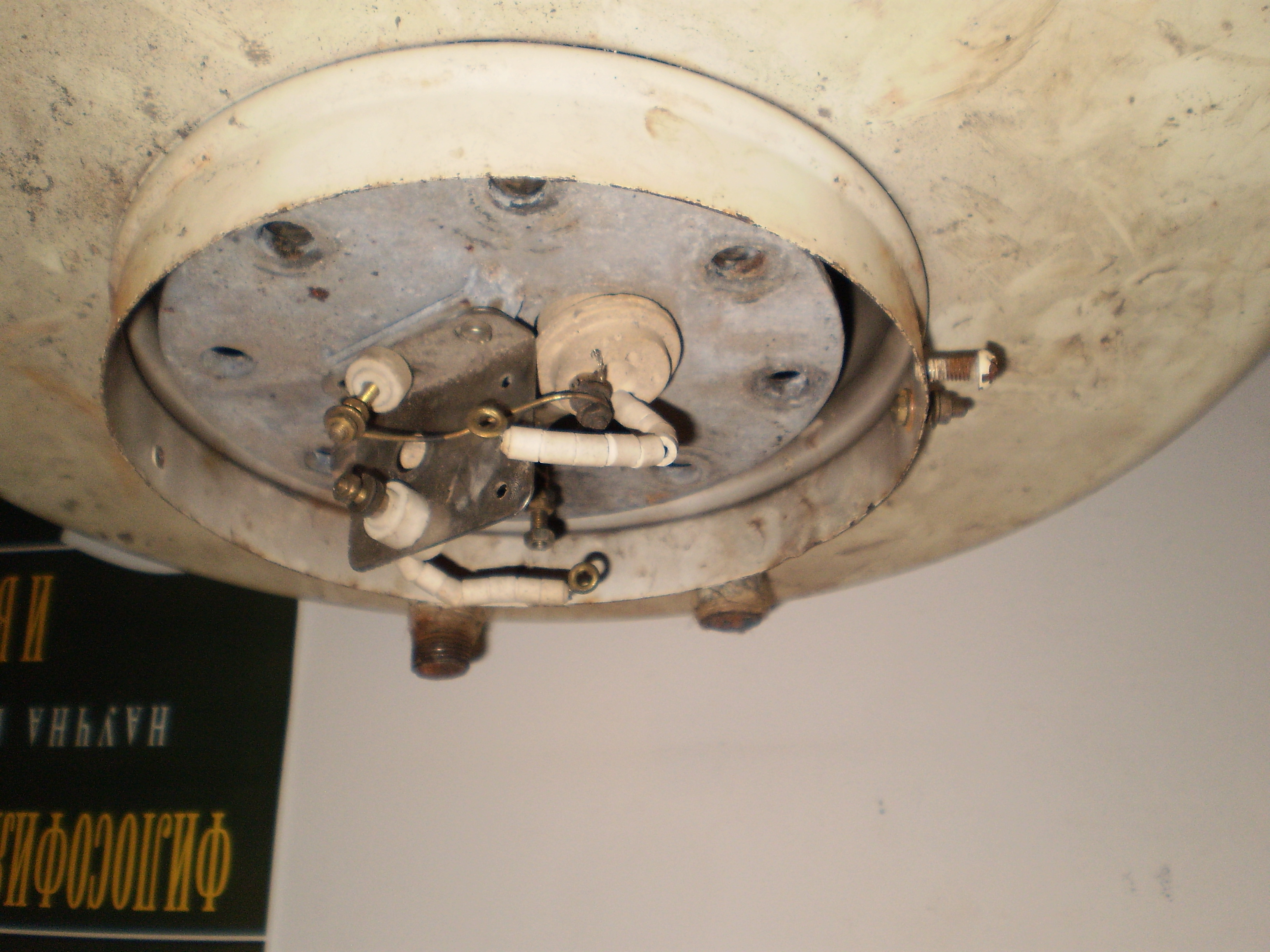

Тук е ,,кабелният терминал“. Извършвате необходимите електрически връзки (винтът вдясно е за заземяване), а след това да не забравите да го свържете с водопровода чрез тръбовите изводи:

Е, нашият склад с тия книги не прилича на баня де, ама каквото – такова :)

Номинално напрежение 220 волта, максимална потребляема мощност 2000 вата, Максимална температура 85 градуса (за нейното отбелязване се грижи гтермометър с масивна живачна ампула), вместимост 80 л, ВТУ 26-55 (каквото и да значи това), фабричен № 16232, година на производство – 1963 г. Сиреч, нашият е произведен три години след пускането на модела в производство.

Когато го пуснете, от начално състояние до максималната температура 85 градуса времето за загряване е 2-3 часа.

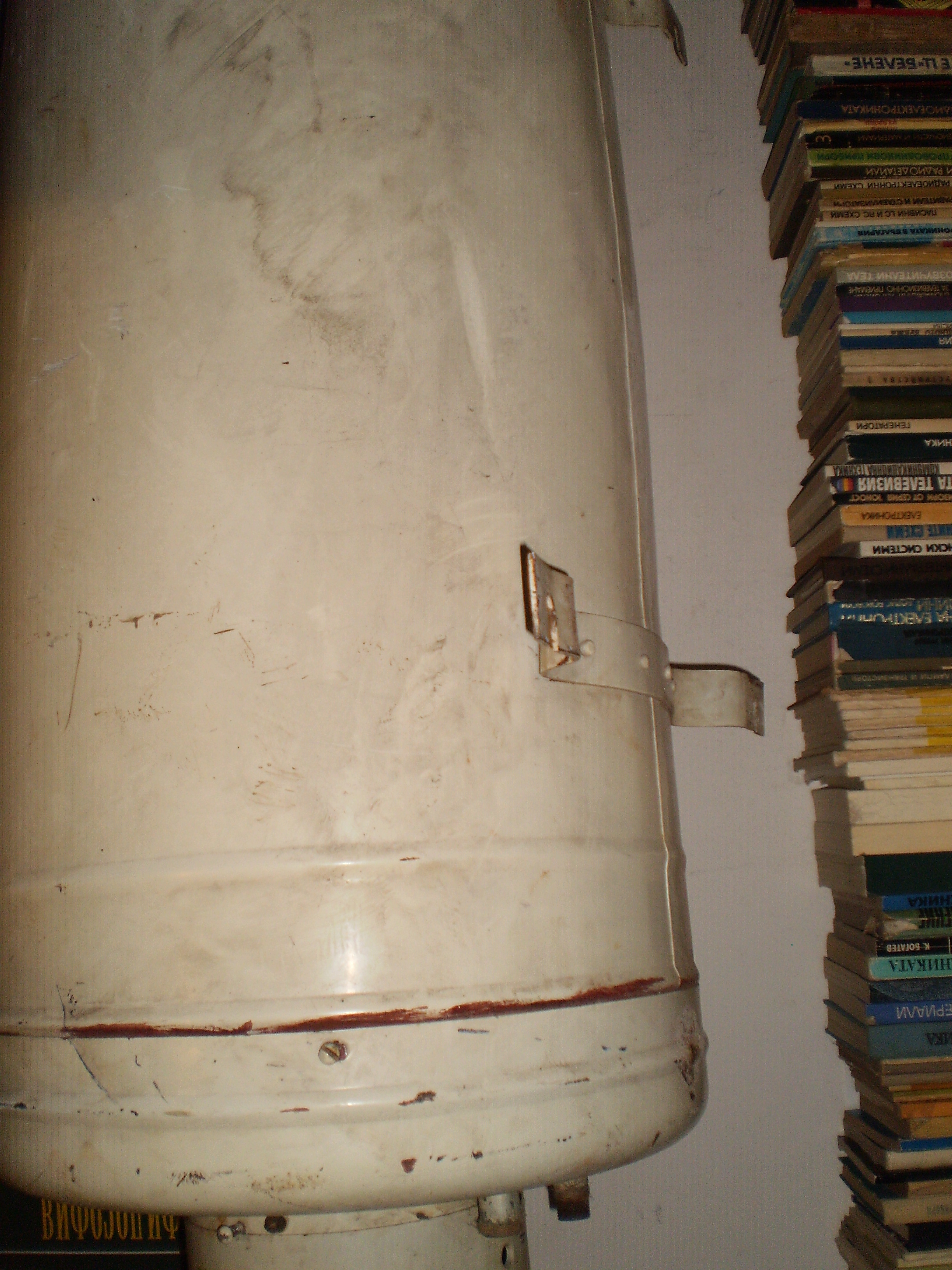

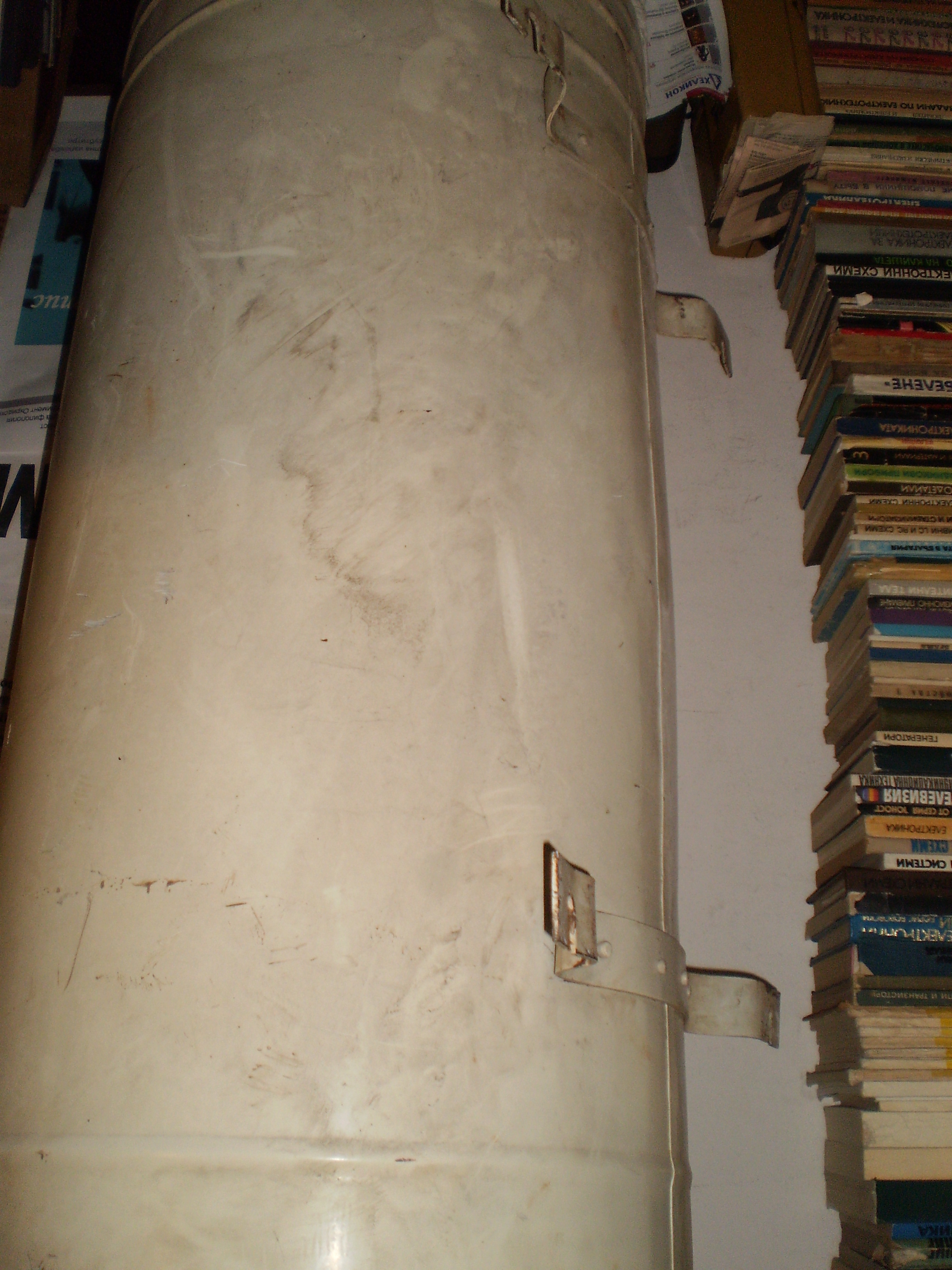

Тежи около 50-55 кг – личен опит. За стената се закача с две масивни куки, всяка с места за по два винта:

И накрая две весели снимки от как беше докаран и в какво. Акостира пред Царовището в специално подготвен за целта… Трабант:

Ето, този път се удаде да намерим сведения за него в цели две книги.

А. Чучулов – Наръчник на електромонтажника, София, ДИ Техника, 1968 г.:

И. Асланов, Цв. Кунев – Електрически домакински уреди“, ІІ изд., София, ДИ ,,Техника“, 1968 г.:

Повече коментари за пъривя ъблгарски бойлер можете да отправяте в нашата тема тук: http://www.sandacite.bg/forum/viewtopic.php?f=44&t=5112

Пернишка кафеварка

Или електрически кафеник, както й е официалното название.

До завчера не знаех че Заводът за феромагнити Перник е правел и електрически кафеварки. Настоящата работи на 220 волта, свързва се с щекер, а нашият конкретнет екземпляр дойде в оригинална опакова и – да си призная – се съмнявам да е бил някога ползуван :). Направо е нова-новеничка!

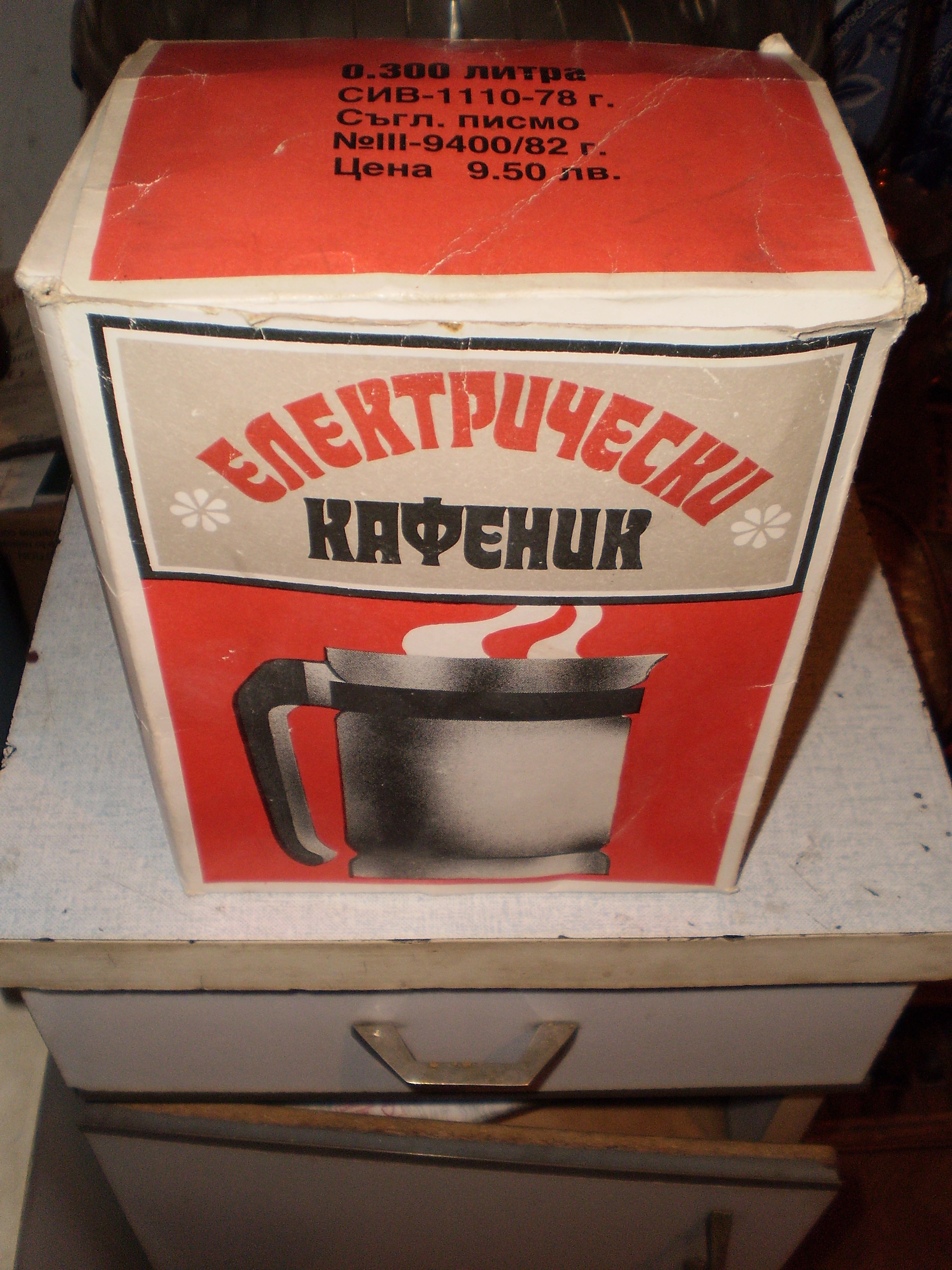

Изпървом виждаме кашонченце, кацнало върху едно шкафченце:

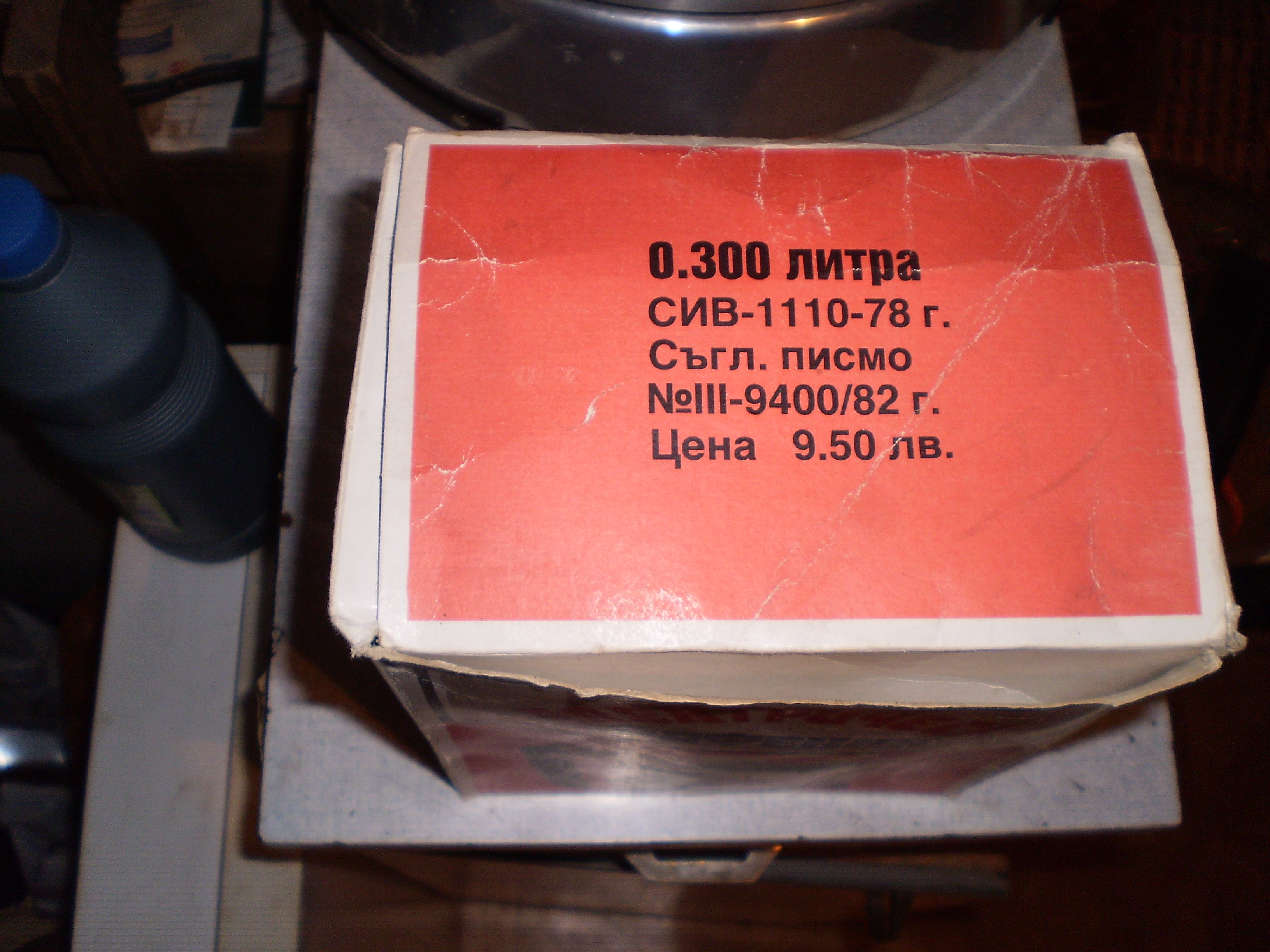

Върху него има следните важни индикационни надписи:

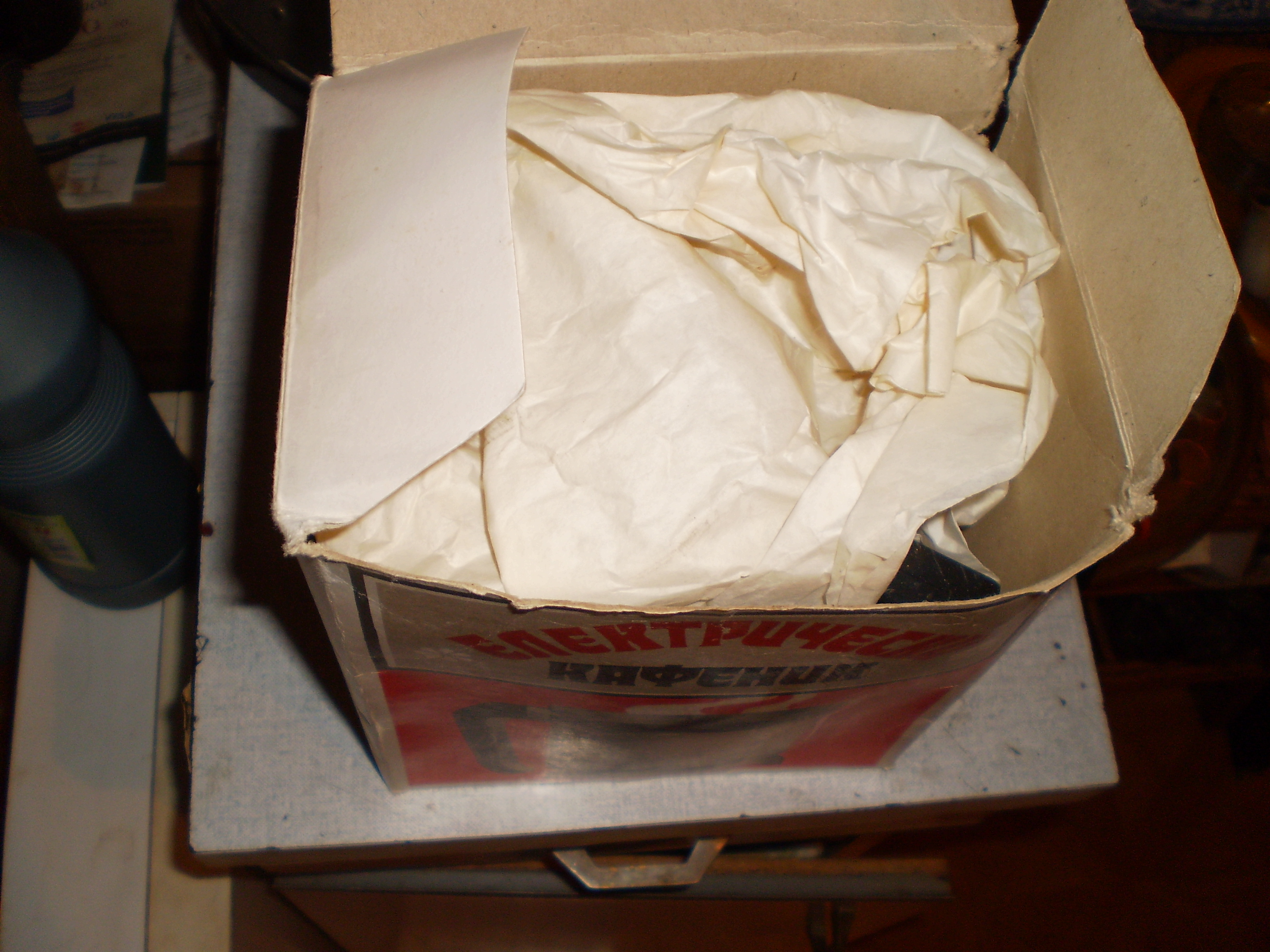

Отваряме кашонченцето:

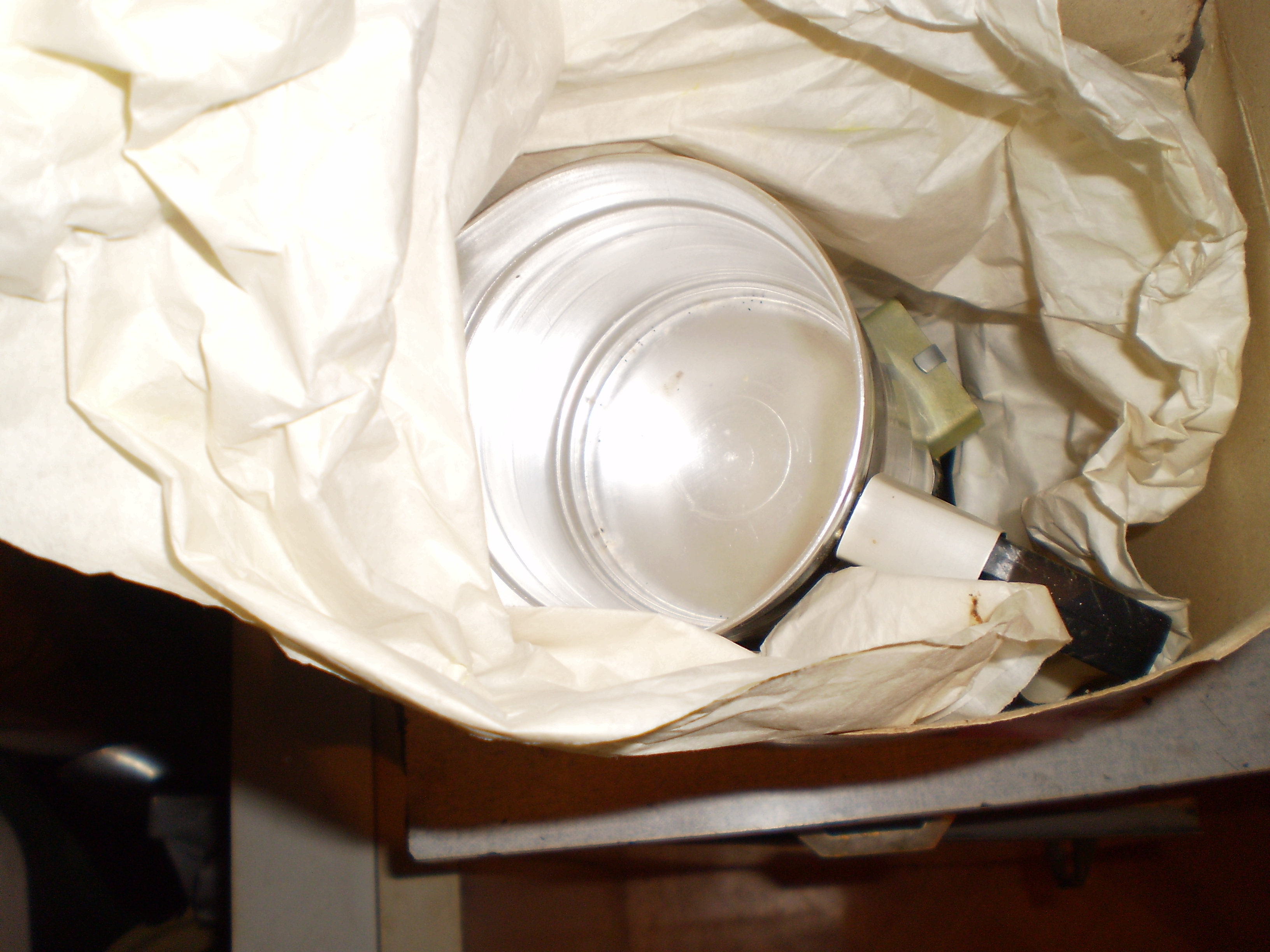

Разопаковаме:

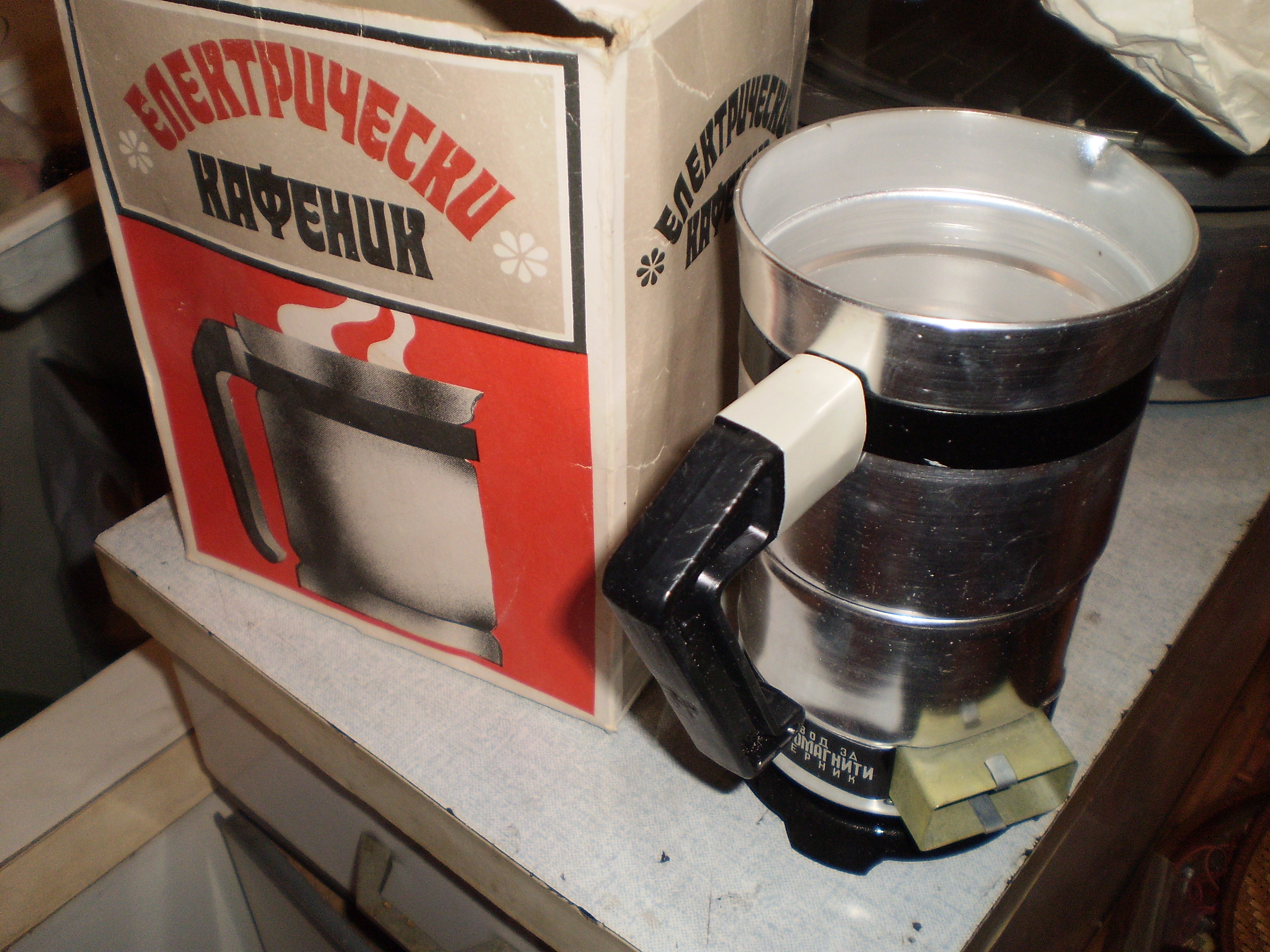

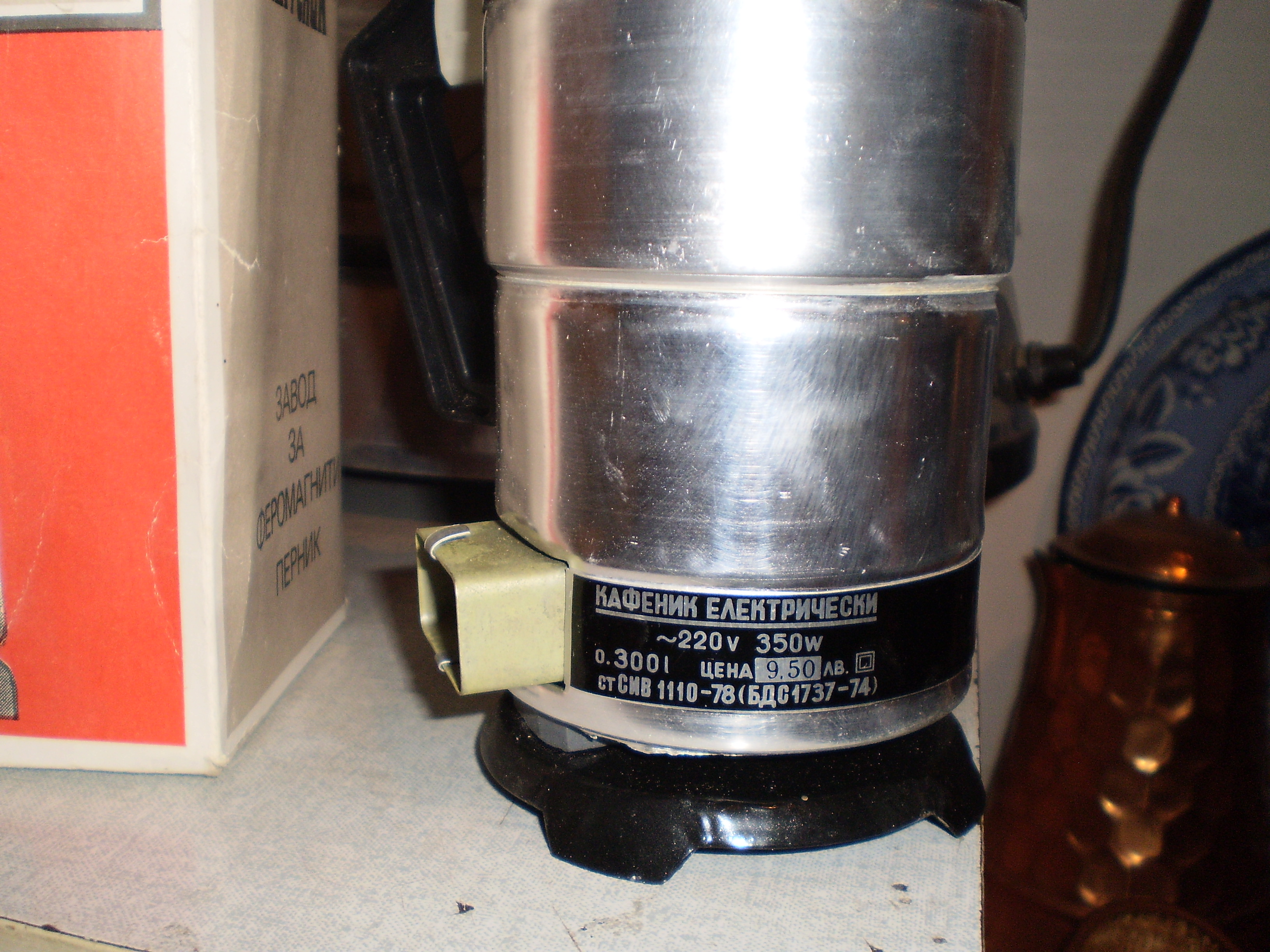

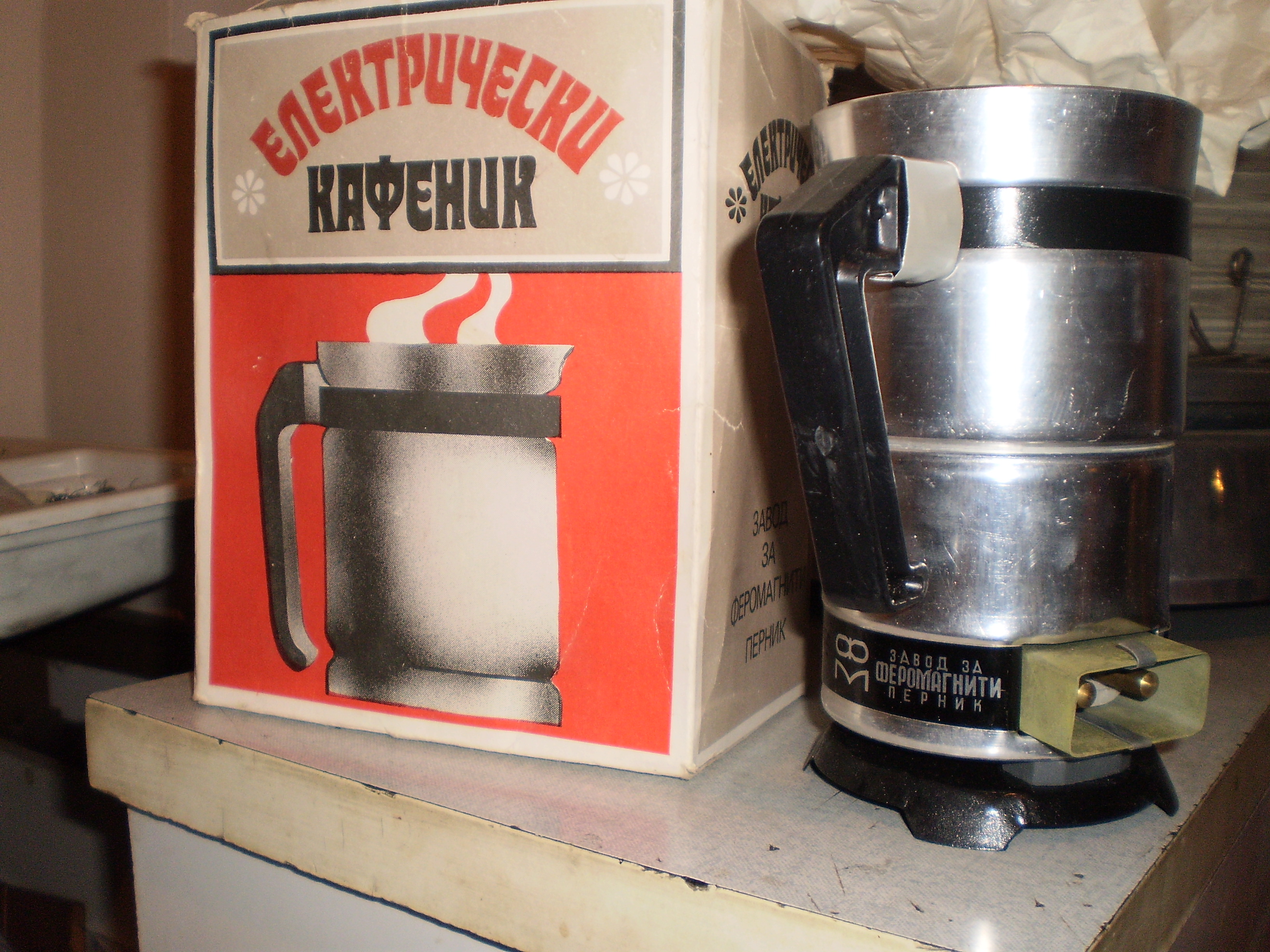

Ето го вече уредът до опаковката му – гордо изправени. Обърнете внимание на надписите в долната част на кафеварката на дясната снимка:

Има и още един надпис:

Даже съжалих, че кафе не пия. :)

Коментари можете да отправяте и в нашия форум тук – http://www.sandacite.bg/forum/posting.php?mode=post&f=44

Перални Перла – история на производството и каталог

Може би тази информация ще представлява интерес за онези от Вас, които се интересуват от историята на производството на автоматични перални машини в България. Сведенията за тази материя са оскъдни, а снимковият материал – още повече, макар че е разположен в интернет пространството на три държави.

В публикацията е осветлено хронологично производството на всеизвестните перални Перла, като е акцентирано на връзката им с разработвани в бивша Югославия модели. Всред много снимки, схемни и технически данни Вие ще си изградите представа за развитието на моделите Перла през годините – точно такова, каквото то е било. Перла 03, Перла 04, Перла 05 – всичко има, плюс още.

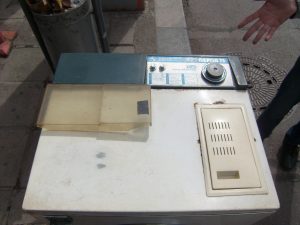

Ето, например, първата Перла, Перла`73, мечтата на всеки колекционер:

Цялата публикация можете да потребите тук – https://www.sandacite.bg/forum/viewtopic.php?f=44&t=4336&hilit=%D0%BF%D0%B5%D1%80%D0%BB%D0%B0&start=10

А ето тук можете да намерите и някоя и друга книжна информация за схеми и ремонти на Перли – https://www.sandacite.bg/forum/viewtopic.php?f=116&t=2540
