Етикет: техника от социализма

В Sandacite.BG попаднахме на интересна статия за ремонта на телевизори преди 1990 г.!

Обикновено сме свикнали да събираме, изследваме и публикуваме различните стари български апарати, но рядко се замисляме за това кой ги е поддържал  в изправност, та те да  работят дълго време и безпроблемно да изпълнят функциите си. А добре ли се е извършвало това? Случайно ни попадна една статия, отпечататна в бр. 9-1985 на сп. София, в която се представя една неособено приятна картинка за работата и дейността на СД ,,Телевизионни и радиосервизи“ – предприятието, чиите сервизни бази из цяла България тогава ремонтират тези апарати. Авторът е Ленко Бешев, статията препечатваме без никакво изменение. Поначало е много интересно за четене това списание София – разкрива всякакви страни на общественжия живот тогава, и то нерядко и свързани  с техниката; дори самите заглавия на статиите са много добре звучащи и провокативни.

РАЗКАЗ НА „ПОТЪРПЕВШИЯ“

„…След като мои приятели – „май­стори“ напразно се ровичкаха в апарата, се обадих в ателието на „Княз Борис“ № 77. В определения срок телевизионен техник не дойде. Жалко за единия ден неплатен отпуск! Отново се обадих, като се преборих с безкрайното „заето“, и определихме нов ден. Този път го доча­ках. Оказа се, че е изгоряла лампа PCF 82. Техникът заяви, че в сервиза нямат, но ме успокои, че се продавала в магази­ните. Та да си я купя и пак да му се оба­дя – остави си името, – за да дойде и ми я постави. Така се наложи да си взема още един ден неплатен отпуск, да обикалям из магазините, пак да се обаждам, да ча­кам техника и т.н. Два часа след ремонта по екрана отново се заразхождаха „чу­довища“ – и пак познатото ходене по мъ­ките. Този път дойде друг техник, пла­тих си само за повикването /нали апара­тът беше в гаранционен срок след пър­вия ремонт?/, поправи го – и сега за „бит­ката“ ми със сервиза напомнят само две- три фактури и сменената лампа…“

Тази история е разказана без никак­ви украшения, взета е направо от делни­ка и знам, че има далеч по-невероятни случаи – как с месеци са чакали за дефи­цитна резервна част, без която телевизо­рът е красива, но безполезна мебел; как като следствие от серията обаждания в сервиза върху техния апарат са се „учи­ли“ добри техници и т.н. Разбира се, не­щата не бива да се драматизират – поне още толкова люде ще ни кажат, че за ре­монта на техния телевизор им е било до­статъчно едно позвъняване в сервиза.

РАЗКАЗ НА ГЕНЕРАЛНИЯ ДИ­РЕКТОР

на СД „Телевизионни и радиосервизи“ Георги Тодоров, който непрекъснато (за разлика от нас) се „пече“ на този огън:

„Стопанисваме 28 предприятия в страната, над 25 ателиета в столицата, 560 стационарни бази в селищните систе­ми и 1200 приемателни пункта в селата.

Годишно през ръцете ни минават над 3,2 млн. телевизора от 70 марки.

Как си представяме идеалното об­служване? Чрез въвеждането на абона­ментна система навсякъде. През 1984 г. имахме 86 хиляди абоната в страната (над два пъти повече от 1983 г.), до края на тази година очакваме да достигнат 200 хиляди. Най-пълно сме обхванали Силистренски, Кърджалийски и Сливен­ски окръг. Като че ли засега столичани са скептични към тази система.

От дейността си в селата често гу­бим (на самостоятелна стопанска сметка сме), но от големите градове печелим. Съзнаваме, че нашата работа има социал­ни измерения – трябва да стигнем до все­ки дом, до всяко работно място.

Затова: 70 на сто от апаратите по­правяме по домовете; столичните сер­визи са на седемдневен работен ден от 7,30 ч. до 21 ч. с дежурства през празни­ците…

От какво са най-честите оплаква­ния? Вече не от качеството на обслужва­нето – за разлика от времето, когато спе­циалисти не ни достигаха и се принужда­вахме да назначаваме всички кандидати, понякога със съмнителни способности, днес 90 на сто от нашите хора са със средно техническо, полувисше и виеше образование. Сега проблем е липсата на резервни части,, но вече направихме пър­вата крачка – към предприятието функ­ционира цех за намотъчни изделия, къде- то възстановяваме трансформатори и други детайли…

РАЗКАЗ НА ЕДИН ТЕЛЕВИЗИО­НЕН ТЕХНИК

По понятни съображения не съоб­щаваме името му, но под разказаното от него биха се подписали много негови колеги:

„Нашата бригада /от сервиза на ул. „Княз Борис“ № 77/ обслужва голям ра­йон – не само центъра, но и кварталите „Лозенец“, „Бистрица“, „Симеоново“, „Железница“. На бригадна стопанска сметка сме – и ако на някой колега чес­то му се налага да се връща на стари адреси, това означава, че първия път не си е свършил работата както трябва и вторите му визити не се заплащат. Това се отразява на възнаграждението на ця­лата бригада – и затова дълго такъв чо­век не можем да търпим. Не можем да го носим на гърба си, нали? Още повече, че планът ни е много напрегнат, поняко­га дори и нереален – на ден имаме по око­ло 15 адреса за всеки и рядко можем да се „вместим“ в графика. Защото предва­рително не можем да знаем колко време ще ни отнеме ремонтът на един телевизор – дали ще е нужно да се смени само едно бушонче (две минути) или ще трябва из­цяло да се разглоби някой възел, за да се открие повредата. И ако някой апа­рат е сериозно „болен“, това означава, че поне два-три абоната днес ще ме чакат напразно и ще ме ругаят.

Освен това отдавна не е вярно раз­пространеното схващане, че не го ли по­черпиш, техникът няма да ти свърши ра­ботата – нали ако седна да се черпя с ня­кой клиент, другаде няма да ме дочакат и ще изостана от графика. При нас бързо се разчува кой не си разбира от работата, а обича да посяга към чашката – след ня­колко такива случая той трябва да си търси работа другаде.

Когато постъпва при нас, всеки по­лага изпит по теория и практика. В кол­ко други професии кандидатите се под­лагат на такава сериозна проверка?

Кое ни мори най-много? Липсата на резервни части – без тях не можем да си вършим работата, а гражданите обвиня­ват нас за това, че телевизорът им със седмици стои в базата…

ВМЕСТО КОМЕНТАР

Действително от години резервните части са „ахилесовата пета“ не само за телевизионните сервизи. И това е отчасти обяснимо – у нас телевизори внася не са­мо ВТИД „Телеком“, но и „Продексим“, „Булгаркооп“, апарати идват и по линия­та на търговския обмен на окръзите с побратимите им от социалистическите страни. А резервни части внасят само споменатото вече „Телеком“ и предприя­тието „Резервни части и млад техник“. „Ножицата“ между потребностите и въз­можностите се разтваря допълнително и от факта, че гаранционният срок за цвет­ните телевизори в СССР е една година, а у нас – една и половина,и реалната нужда от кинескопи за тях е по-голяма, откол- кото вносът.

От друга страна, съгласно норматив­ните документи резервни части се осигу­ряват само за апарати, внесени или произведени до десет години. А по-ста­рите? А телевизорите, внесени в страната по частен път? Те висят в сервизите, кои­то не всякога могат да се справят, и „контрата“ остава у тях. Гражданите не се интересуват от трудностите, които имат сервизите, и искат телевизорите им да бъдат поправени качествено и в срок. И са прави.

За да не гасне за дълго синият ек­ран, не е нужно много – само изградената организация да работи като добре смазан механизъм. Той да не се „препъва“ в липсата на резервни части, тъй като всич­ко друго по принцип е налице: материал­на база, кадри, транспорт. Можем ли да се надяваме, че това ще стане скоро?“

А какви са Вашите спомени и впечатления? Добре ли са били ремонтирани нашите  стари сандъци? :)

Досега в Сандъците – Sandacite не бяхме виждали такова чудо!

Признаваме си, че когато за първи път видяхме тази печка, я подминахме, защото решихме, че е нещо не само небългарско, ами и въобще неелектрическо! :D При следващото кръгче обаче се загледахме по-настойчиво и забелязахме намотаната нагревателна спирала вътре, която ни напомни за ред български отоплителни уреди от 1950-те години. Оттам насетне интересът ни вече беше възбуден и взехме чудилището в ръце. А то се оказа наистина забележително!

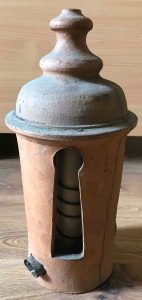

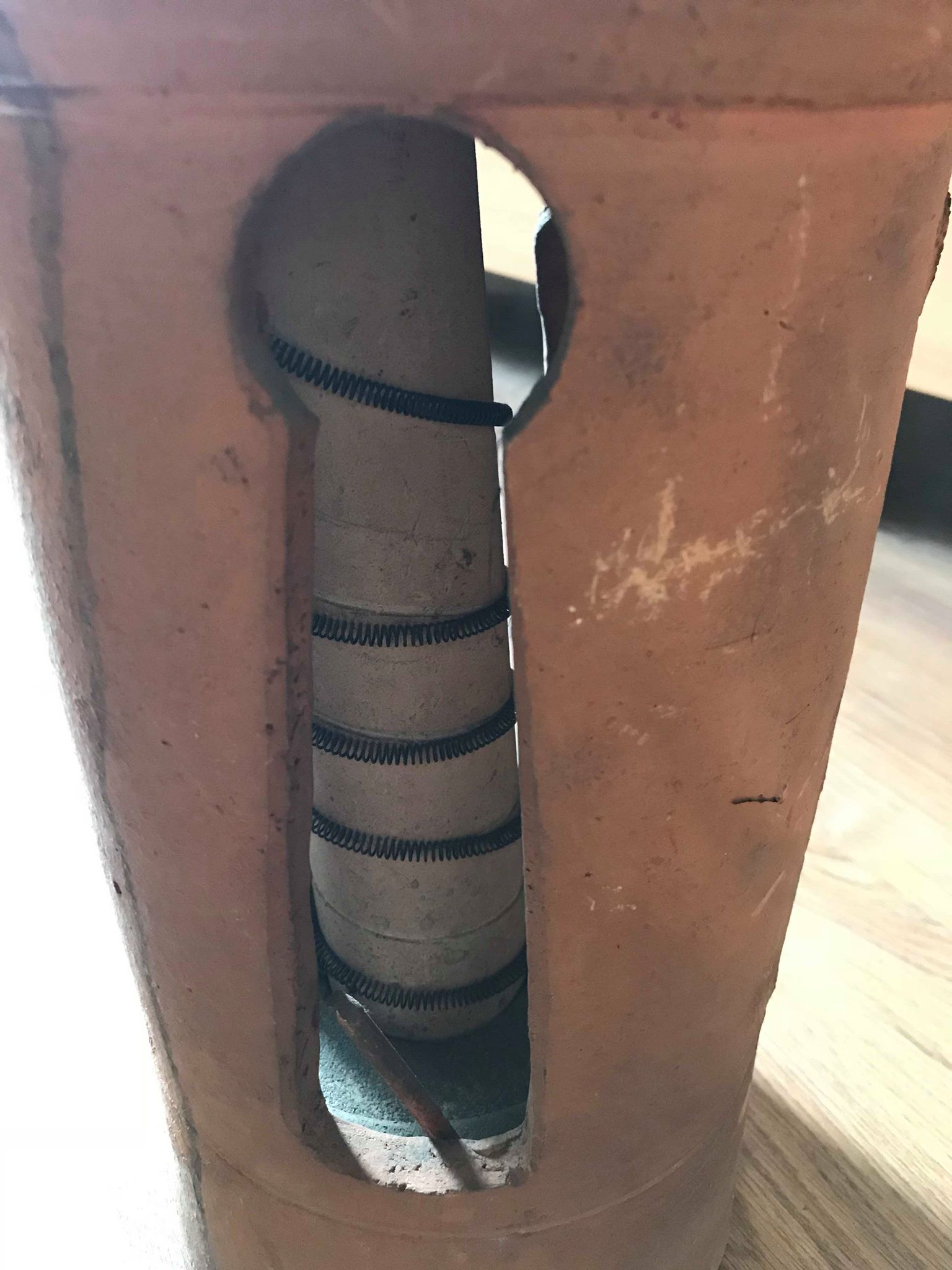

Вертикална, издължена печка с отвесен дизайн, прилична на индуска пагода. Нагревателната спирала е намотана около шамотен прът, или поне от същия материал като плочата на първия български електрически котлон, да кажем. Целият корпус е направен от керамика, което ,,обуславя“ (както се казваше едно време) високата ефективност на печката, защото така тя може да топлоизлъчва и немалко време след изключването си. Освен това, както виждате, на равни разстояния един от друг в корпуса са направени широки прорези, през които пък топлината от все още включената нагревателна спирала може да излиза. Те дори и самите прорези за едни такива с сеслучайно търсена форма – някакъв източен мотив носят с това закръгляне отгоре. Дизайн и инженеринг от висока класа, съчетали както естетика, така и най-доброто от доелектрическите отоплителни печки с по-съвременните топлоизточници! Воала! :D

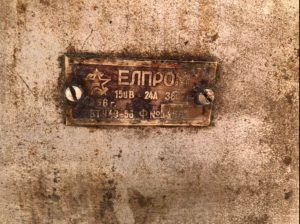

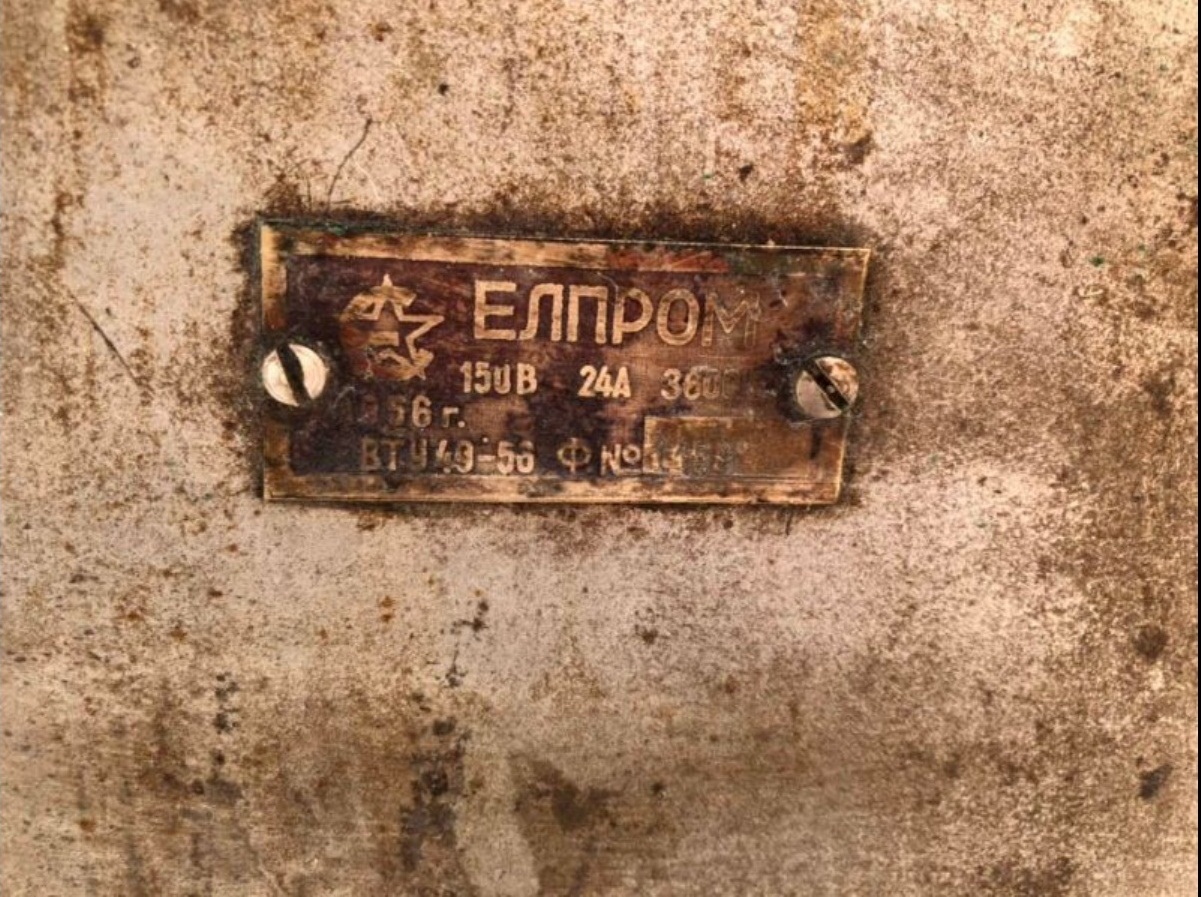

Сега – парливият въпрос за датирането. Поначало нищо не пречи да отнесем тази електрическа печка към средата или втората половина на 1950-те г. Само че има една малка подробност. Електрическите уреди от тази епоха са изключително добре описани в поне три изчерпателни книги, които познаваме, и в нито една от тях не се споменава за този. Също така, от долната страна на устройството е отпечатано работното напрежение във волтове – 220. Както знаем, 150-волтовото напрежение изчезва окончателно в България някъде в началото на 1960-те г. (Това е и причината, поради която множество наши уреди от 1950-те съществунат и в две версии – 150- и 220-волтова.) За този обаче нямаме информация да е изработван в такива два варианта. Затова го датираме към началото на 1960-те г. – може би 1962 – 3. Заводът – производител, разбира се, е Елпром Варна, а потребяваната мощност от мрежата е поне 500 вата, или нещо подобно – не се чете особено добре надписът, макар и да е впечатан:

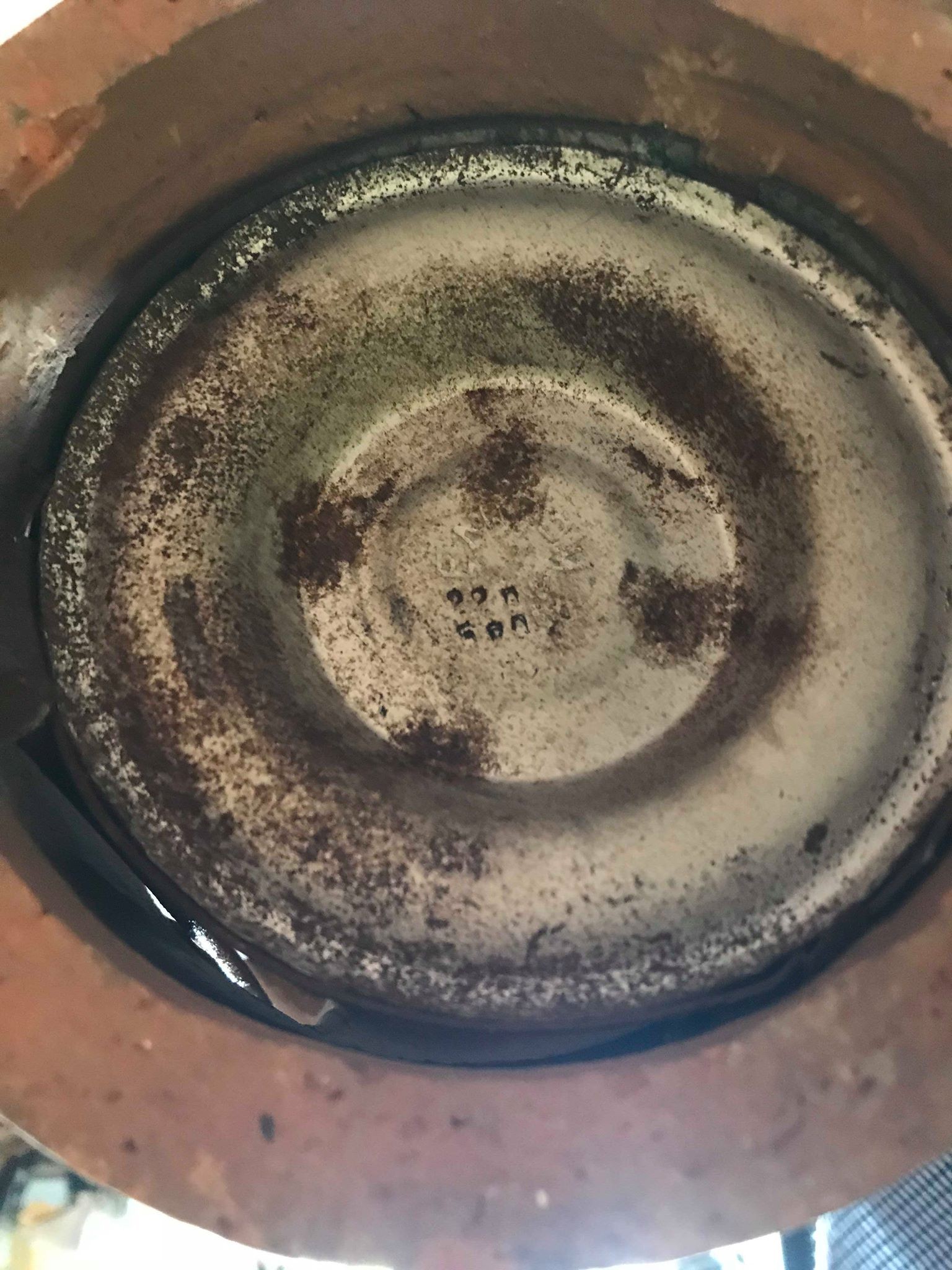

Връзката с мрежата става чрез кабел с щекер, конектора за който виждате на първата снимка вляво.

Засега това са фактите, които можахме да издирим за тази причудлива електрическа печка. Малко преди нея започва производството и на първата българска духалка, която можете да видите ей тук:

1960 – първата българска духалка

See more

В Sandacite.BG открихме мнооого стара готварска печка на Елпром Варна – от 1956 г.!

Първата българска печка страда от шизофрения и всъщност е две печки! Не знаете ли? Тук ще Ви разкажем как и защо това е така… но ще разберете едва когато стигнете края на статията. :)

Историята на българските готварски печки започва през средата на 30-те години, когато в различни работилници на Царство България започват да се изработват различни електрически котлони, печки и т.н. Сигурен факт е напр., че известният по-късно български инженер (и професор по електротехника, реформатор на електротехническото производство и министър на машиностроенето) проф. Иван Попов основава през 1934 г. в София фабриката за ,,битови уреди“ (според акад. Кирил Боянов) ,,Електротерма“, която е произвеждала ,,нагреватели“ (пак според него), а малко по-късно и устройства за изваряване на медицински инструменти. До момента обаче никъде не сме намерили запазен нито един електронагревателен уред на този производител и така не можем да кажем нищо за техните характеристики, какво остава пък за описание на цяла печка. :) Със стопроцентова сигурност знаем обаче, че по времето на Царство България – и по-точно след 1934 г. – работи и друг производител на готварски печки, а именно софийската фирма ,,Едисон“. За тях ще Ви разкажем по-нататък.

Сюжетът продължава двадесетина години по-късно – във първата половина на 50-те – когато във Фабрика за електронагревателни уреди Варна (по-късния Елпром) вероятно е била разработена готварска печка с 2 котлона и фурна, която е носела индекса ПГЕ – Печка Готварска Електрическа. До момента не разполагаме с нейния образ и характеристики, макар че за второто можем да правим предположения, изучавайки наследника й. За него със сигурност знаем, че има названието ПГЕ-2, а и отскоро го имаме на живо в колекцията си.

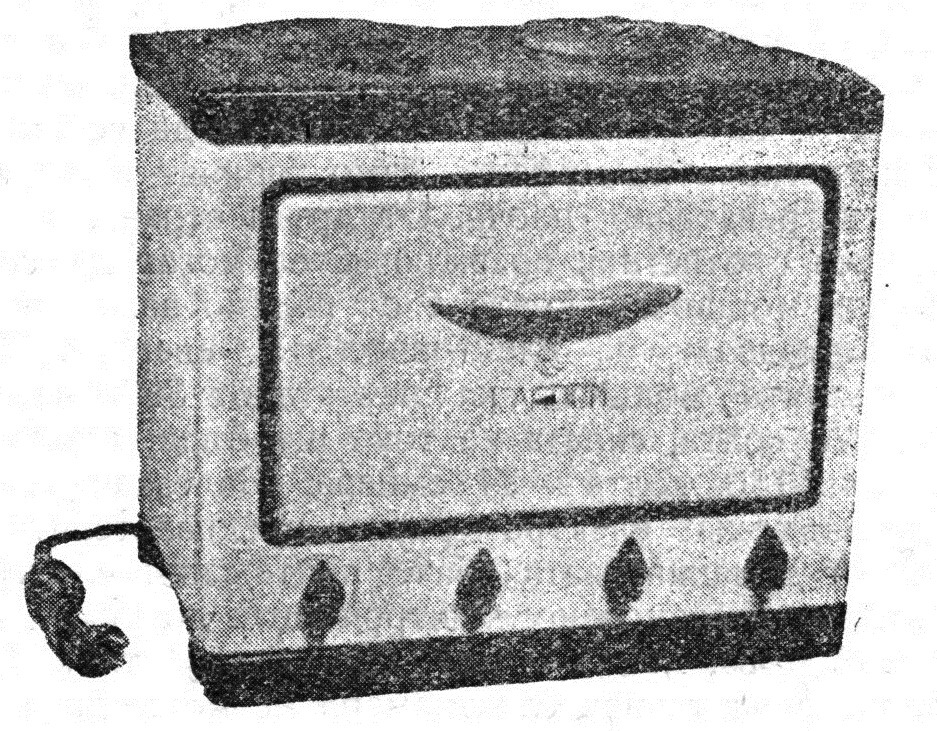

Нека по-нататък за удобство продължим да наричаме ПГЕ-2 ,,първата“ за завод Елпром Варна, тъй като така или иначе не можем да посочим нищо сигурно за предишната. Тя – демек абсолютно първата готварска печка на завода – остава за момента с полулегендарен статут. Най-сериозните ни основания за това наше предположение са следните.

Често се случва, дори и да не можем да открием екземпляр от даден образец българска техника, в съответната техническа литература от периода да намерим достатъчно сигурни сведения за него, придружени със снимка. Това свидетелства, че изделието е било пуснато в производство и съществува все пак някаква вероятност да се натъкнем на него.

Е, с първата елпромска печка това не е така! – никъде нищо – ни звук, ни вопъл, ни стон. Обикновено такова мълчание книгите пазят спрямо разработки с експериментален статус, т.е. такива, които не са внедрявани в широко производство. За да намери нещо място в томовете, то трябва да присъства на пазара.

Само че, дори и в случаите, когато първият модел от едно изделие не се пуска в широко производство, а наследникът му се, номерацията на разработките се запазва и поредната цифра след индекса на модела нараства. Така например, печката, с която ще Ви запознаем днес, носи споменатия по-горе индекс ПГЕ-2 – Печка Готварска Електрическа, втора поред разработка на завода. Значи би трябвало преди нея да има първа!

Две интересни пособия от 1958 г.

Е, това са, значи, нашите основания да твърдим, че първата българска печка е с неизяснен статут относно серийното си производство. Разбира се, никой не знае какво ще му донесе бъдещето и винаги съществува вероятността тя да се изнамери отнякъде! Тогава, разбира се, ще редактираме тези редове…

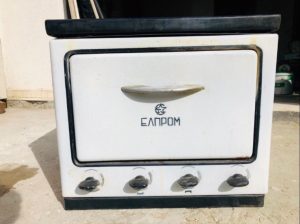

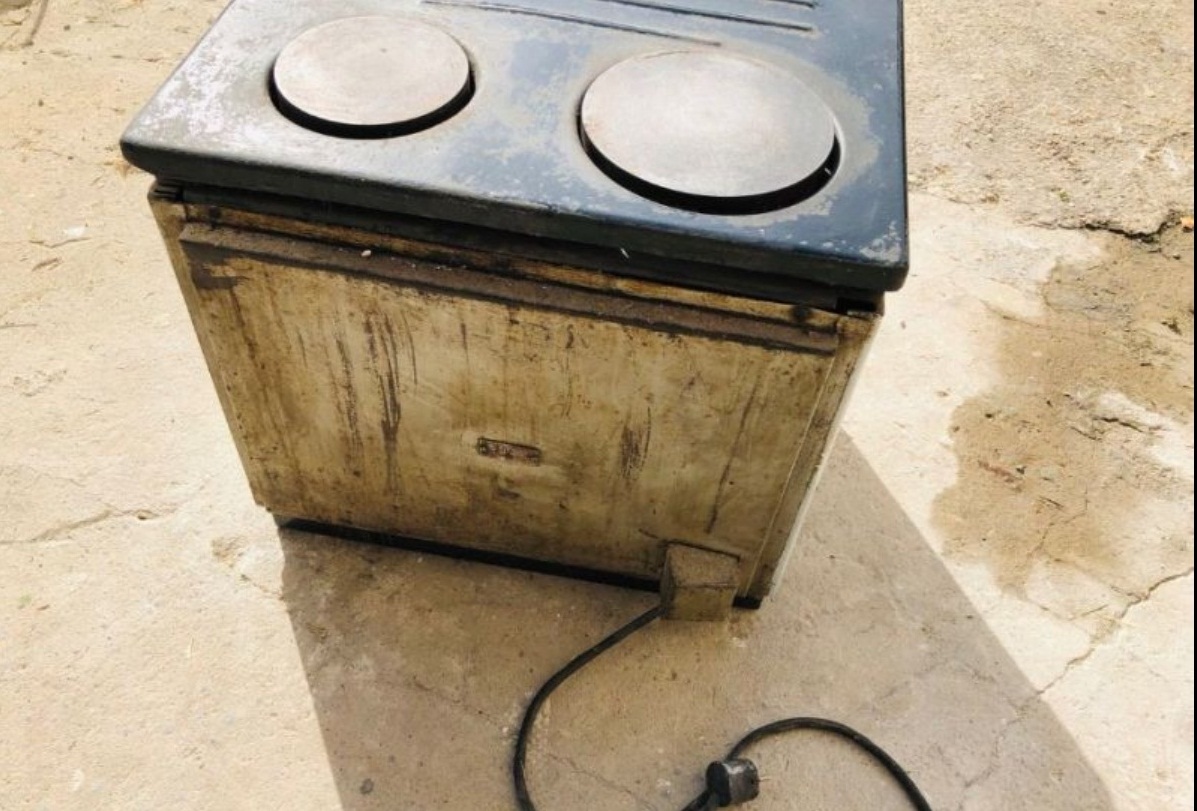

А сега да се съсредоточим върху наличното, т.е. върху днешната ни героиня. В заглавието я нарекохме ,,първа българска печка“, защото тя  на практика се оказва първата масово произвеждана българска готварска печка. Става дума за малък уред, пуснат в производство през 1956 г., който може би ще оприличите на далеч по-късните Раховец. Но тя всъщност е нещо различно, и то ето какво…

Тя, разбира се, е предназначена за готвене и печене на различни видове манджи. Следилите редовно сайта ни знаят, че през 1950-те години преобладаващото напрежение нв българската национална електрическа мрежа е 150 волта и затова няма да се учудят, когато им кажем, че ,,масовият патриарх“ на българските печки се явява по магазините в два варианта – с работно напрежение 150 и 220 волта. Нашата е на 150 – ето, вижте табелата:

Печката се състои от 2 нагревателни плочи (котлони) и фурна (наричана муфел) с 2 нагревателни спирали, заместващи днешните реотани. Пъл­ната потребляема мощност на печката е 3600 вата, от които 1200 вата за голямата нагревателна плоча, 800 вата за малката и 1600 вата за муфела. От тях 800 вата за долно на­гряване на муфела и 800 вата за горно нагряване.

Eлементите на чертежа са, както следва: 1 — фасада; 2 — страници; 3 — ка­пак; 4 — голяма нагревателна пло­ча 1200 W; 5 — малка нагревател­на плоча 800 W; 6 — покриващ ка­пак; 7 — електрически превключ­ватели; 8 — врата на фурната; 9 — цокъл

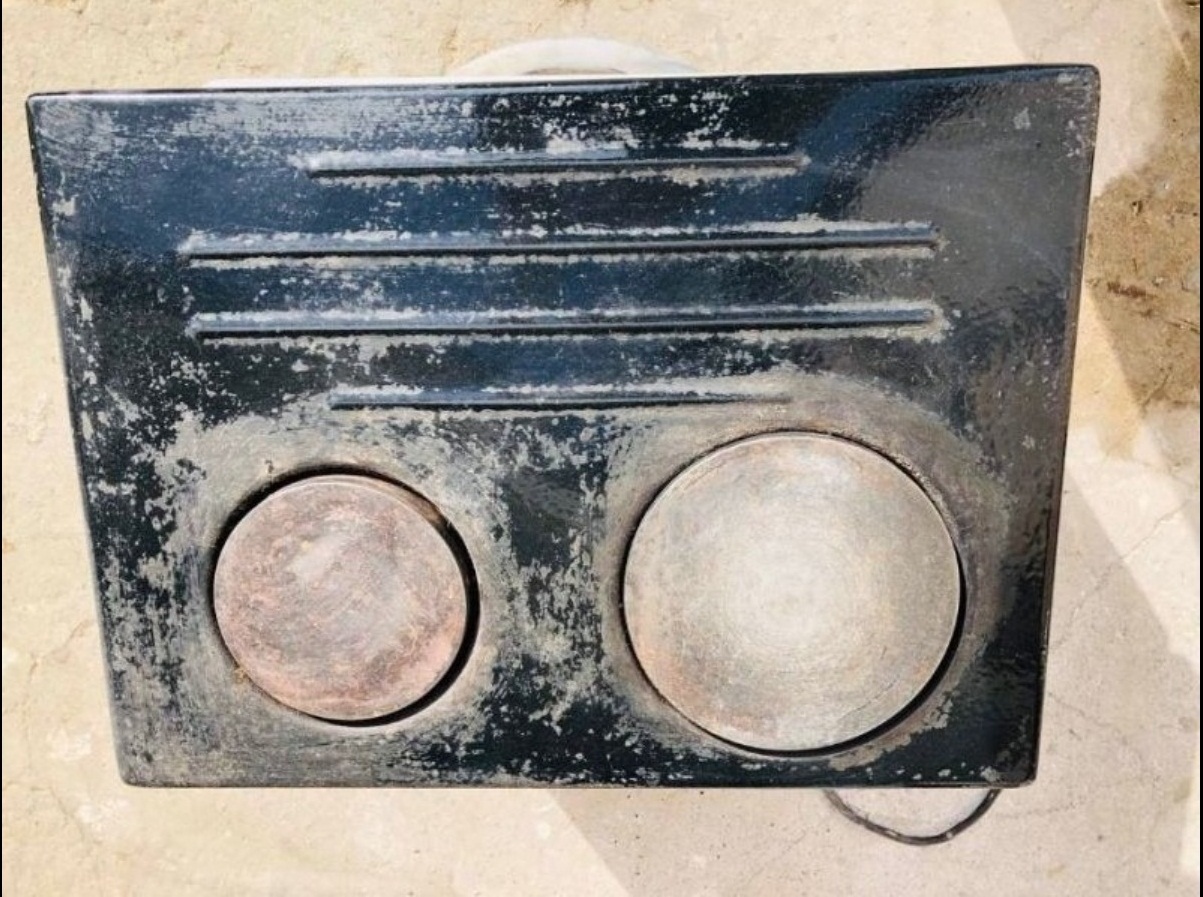

Ето и как изглеждат двата котлона на печката:

Муфелът e изработен от стоманена ла­марина и от вътрешната страна е емайлиран. Към отвора му е закрепена чугунена рамка, към която е монтирана двой­ната врата. От външната врата на муфела — горе и долу — са поставени по две нагревателни спирали, всяка с мощност по 400 вата, нанизани с порцеланови маниста, добре притиснати към стените на муфела. За да се получи добра топлинна изо­лация, около муфела е навита няколко слоя алуминиево фолио. Дъното на муфела също има нужната топлинна изолация.

Ръководство за употреба и кратко техническо описание на ПГЕ-2, изд. 1961 г.

Ко­жухът на печката има лицева част — фасада  и две страни, емайлирани в бял цвят. Над фасадата и страните е закрепено горното дъно, което също е емайлирано. Върху него са мон­тирани две нагревателни плочи. На горното дъно е закрепен подвижен капак, който може да се изважда и да се почиства от евентуално разсипано ядене, вода или насъбрал се прах. По­средством четири винта чугунената рамка на муфела се за­крепва към фасадата на печката.

На фасадата под вратата са монтирани четири броя превключватели (ключове). Първият от­ляво е за по-голямата нагревателна плоча, вторият е за долния нагревател на муфела, третият — за горния нагревател на му­фела и четвъртият — за по-малката плоча. Наличието на пре­включвателите дава възможност поотделно да се включва само долният нагревател на муфела, само горният или която и да е от двете нагревателни плочи. От друга страна, от всеки на­гревател чрез съответния превключвател могат да се включат три различни мощности, което е от голямо значение за иконо­мичното разходване на електрическата енергия.

Гаранционна карта към закупуване на Първата масова българска печка ПГЕ-2, 25.ХІІ.1961 г.

Когато печката се постави на определеното й място, тя не­пременно трябва да се заземи чрез специално поставения за целта заземителен винт. Той се намира на задния капак, непо­средствено до изхода на шнура.

След около 15 — 20 минути от включването на муфела на пълна мощност (двата превключвателя са на трета степен) в него се достига температура около 200° С.

Ето, между другото, една интересна таблица с изчисления за силата на тока при включени различни части на печката:

Сега… по въпроса за повредите. При евентуална повреда на плочите — прекъсване или прегаряне на нагревателите, те могат да се заменят с резервни. Това става, като най-напред се извади капакът на печката, а след това се отвият щифтовете на двата предни ъгъла и шарнирните скоби на задните ъгли. След това повдигнете освободеното вече горно дъно, извадете трите края на нагревателните спирали от съответните шпилки, отвийте гайката от шпилката, която придържа плочата към скобата, и плочата се изважда. Поставянето на новата плоча става по обратния ред. Трябва да се запомни или отбележи по някакъв начин кой край от нагревателните спирали на старата плоча към коя от шпилките е бил притегнат, за да се свържат правилно съответните краища на новата плоча.

За да се подмени повредената нагрева­телна спирала от муфела пък, най-напред извадете капака, а след него горното дъно, без да демонтирате плочите. След това отвийте четирите винта, които притягат чугунената рамка на муфела към фасадата. Освободете всички проводници, които са свързани неподвижно към муфела, и той се изтегля назад, като предварително е изваден задният капак. Развийте внимателно изолацията, а след това разкарайте съответния притисквач на повредената спирала. Извадете и повредената спирала и на нейно място поставете новата. В този случай също добре трябва да се запомнят или за още по-сигурно — да се отбележат — местата, където е била временно прекъсната елек­трическата връзка, за да се възстанови тя правилно след подменяне на повредената спирала.

Стр. 1 и 2 на ръководството за употреба на ПГЕ-2

Стр. 3 на същия документ

Монтирането на муфела се извършва по обратен ред. Необходимо е да се осигури добър контакт при съединяването на електрическите проводници, а това ще направите, когато силно притегнете гайките.

А, да, и накрая за любителите на подробности да уточним, че електрическата готварска печка ПГЕ-2 отговаря на изискванията на ВТУ 49-56 (Печки готварски домакински електрически с фурна).

Такаа… това е засега. В следващия епизод от сапунката ще видите как тази печка ще се превърне в шизофренния си двойник и кой е бащата на децата. Доскоро! :)

П. П. Вижте колко се стараем, защо да не ни последвате и във Facebook? :) Така ще виждате веднага най-новите ни теми ==> https://www.facebook.com/sandacite/?timeline_context_item_type=intro_card_work&timeline_context_item_source=100002339602136

И такаа, други приятели, продължаваме екскурзията из българските електроуреди от края на 50-те г. След като вече Ви показахме първата, сега ще Ви запознаем с хронологически третата българска пералня от началото на производството на тези уреди в България през 1953 г.  Представяме Ви ЕП`60!

Как работи този същи казан? Въртящата се в казанчето перка (ще я видите малко по-долу) завихря топла вода, в която предварително сте настъргали сапунче – това е перилният препарат едно време. Насапунисаната вода преминава през тъканта на дрехите и разтваря нечистотиите по тях.

Ето съставните части на пералнята (цифрите са според номерацията на елементите на долната схема). Съществува цилиндрично казанче 2, към което чрез фланеца 4 е закрепен фланшово оформеният електродвигател 10. Под фланеца, който се навива в електродвигателя, е поставена уплътнителна картонена шайба 5, напоена с миниум. Перката 3 е навита направо върху вала на двигателя чрез лява резба. Във фланеца се намира набивка от памучно въже 8, напоено с графитно-лоена смес, която се притиска от салниковата гайка 7 и служи като водоуплътнител. За добрата работа на пералника е необходимо на всеки 300 работни часа салниковата гайка да се натяга

На дъното на казанчето е заварена къса тръба с присъединен към нея гумен маркуч 14 за изтичане на замърсената вода. По време на рабо­та маркучът се закачва с кука на специална скоба. В горния край на казан­чето е валцован ръб 15, показващ нивото, което трябва да достигне изпи­ращият разтвор. Казан­чето заедно с електродви­гателя е монтирано върху кожух 11, на долния край на който се намират кра­ката 13. Всички метални нетоководещи части са свързани токопроводно и са присъединени към заземителната клема, която намира в долния край на кожуха. На кожуха е монтирано електрическо ключе 9 за включване и изключване на електро­двигателя. То се свързва с електрическата мрежа чрез гумиран кабел, дълъг 2,5 м, с щепсел 6 А. В горната външна страна на казанчето са закрепени две дръжки 16 за преместване на пералнята. Тя се покрива с капак 1, когато не се работи с нея.

(Да отбележим, че някои серии от тези перални машини имат малка разлика – те са снаб­дени с маншетен каучуков уплътнител с графитно-лоена набивка и салникова гайка.)

Размерите са следните — диаметър 410 мм, височина 740 мм; тегло 30 кг.

На първата снимка виждате общия й изглед откъм предната част, а на тази отгоре – бакелитовият пускателен ключ със степени 1-0 и под него първото известно лого на Елпром Варна. Запомнете добре – ЕВ – Елпром Варна! Същото лого сте виждали и на много други електроуреди.

На задната й страна виждаме конзолите с навития около тях кабел, чийто щепсел е от първите Шуко – между другото, напълно оригинален!

Табелката с техническите данни — номинално напре­жение 220 В; номинална мощност 300 Вт; работен обем на казанчето 30 л; електродвигател асинхронен с пускова намотка и центробежен изключ­вател:

Няма лъжа, няма измама – наистина е ЕП`60. 30 литра вместимост, 300 вт, 1,5 кг сухо пране.

Когато я отворим, виждаме няколко важни неща…

Електродвигателят, който задейства пералнята, е разположен под казана. Перката е монтирана  направо на вала на електродвигателя. Както виждате по-долу, насоката в оформлението е била ребрата да не бъдат особено изпъкнали, за да не се захващат дрехите в тях. Но независимо от този стремеж, перивото все е намирало начини да се запре в процепа между диска и казана :) И съответно после оттам трябва да го извади грижливата домакиня…

С едно зареждане тази красавица е възможно да Ви изпере цели 1,5 кг сухо пране. Това е максимумът! И нещо интересно – най-дългото времетраене на един перален сеанс (така да се каже) е не повече от 5 минути – в противен случай заводът предупреждава, че е възможно да се явят повреди в електродвигателя!

Дупката в центъра е за оттичане на мръсната вода, а съвсем до нея виждате билетчето, с което бе таксувана пералнята ни в градския транспорт. :)

Теглото на цялата пералня е 30 кг, което значи, че не е особено трудно тя да бъде премествана с помощта на удобните странични ръкохватки. Имат един-единствен недостатък – малко са остри и при продължително носене започва да става неудобно на пръстите.

Ето и как изглежда пералнята отдолу:

Електродвигателят е производство на Елпром Троян,  асинхронен със съпротивителна пускова намотка и и центробежен пусков изключвател. Между другото, за добрата работа на пералнята е нужно на всеки 600 работни часа лагерите на електродви­гателя да се измиват с бензин и да се смазват с грес «М» (БДС 1416—53). Ако го намерите… ако не, вижте негов заместител по качества. :D

А сега почти накрая сме, нека да Ви напътим малко за повредите на ЕП`60-ката. Че утре, ако Ви се развали, как ще си я оправите?! И така, слушайте внимателно…

Повредите на пералнята са най-често в електро­двигателя и водоуплътненията на фланеца Ако двигателят е спрял, това може да е заради прекъсване на контакта, щепсела, кабела или други електрически връзки, или пък самият ел-двигател да е повреден. В последния случай той трябва се демонтира и да се даде за ремонт в електротехнически сервиз.(Демонтирането на двигателя се извършва, след като перката е снета и със спе­циален ключ се раз­вие фланецът 4. Вече като Ви го върнат готов, сглобяването на перал­нята става по обра­тния ред.)



Ако елек­тродвигателят бръмчи и не се върти, той веднага (най-късно до 5 секунди) трябва да се изключи от мрежата Причините за такава повреда са следните: прекъсната пускова намотка, дефектен центробежен изключвател или претоварена с дрехи пералня. В първите два случая двигателят се снема за ремонт, а в последния е необходимо да се извади част от прането.

Когато има дефекти във водоуплътненията на фланеца, от казанчето тече или капе вода. Ако пропускането на вода е между казанчето и фланеца на двигателя, необходимо е да се притегне фланецът 4 или да се смени уплътнителят. За тази цел предварително отвийте перката чрез въртене по часовниковата стрелка, като с подходящ ключ дръжте неподвижно сво­бодният край на вала 12.

При пропускане на вода покрай вала на електродвигателя пък отвийте пер­ката по гореописания начин и след това със специален гаечен ключ натегнете салниковата гайка в посока на часовниковата стрелка. Ако ли пък това не помогне, поставете нова салникова набивка.

Повече за ЕП`60 можете да разберете от приложената документация:

– техническо описание и ръководство за употреба на пералнята

– ръководство за отстраняване на по-елементарни повреди по пералнята

– ръководство за употреба на електродвигателя

– гаранционна карта на пералнята

Заповядайте всичкото това – ЕП`60

Коментари можете да отправяте тук – http://www.sandacite.bg/forum/viewtopic.php?f=44&t=5091

Запознайте се с НТВ-1 – първия български нагревател за течаща вода – в Сандъците – Sandacite!

През 1950-те г. заводът Елпром Варна произвежда цяла серия от битови домакински уреди на 150 волта, предназначени изцяло да задоволят нуждите на домакинството. Един малко известен представител на тази група е първият български нагревател за течаща вода НТВ 1, който се монтира непосредствено над мивката. За разлика от бойлерите, при които е необходимо да се включат предварително и след това да се чака относително дълго за затоплянето на водата, при малките нагревателчета от типа на това потребителят разполага с топла вода почти веднага, щом завърти крана на чешмата.

Но първо да разгледаме нашия колекционерски екземпляр. Данни от табелката:

ЕЛПРОМ

150 волта

2000 вата

БДС 63-53-ВТУ-63-56

1957

Тоест този модел се произвежда от 1956 г., а нашата придобивка е реколта 1957.  Не крия възхищението си – малкото бакелитено нагревателче ми е адски симпатично :)

Мощността на нагревателната спирала вътре в него е 2 киловата. Най-често се намират така, иначе при първите производствени серии максималната мощност е била в със стойност 1600 вата; явно сетне това е било преценено като недостатъчно.

Както ще видим по-надолу обаче, известно неудобство е малкият дебит вода при по- високи температури или голямата необ­ходимата голяма нагревателна мощност за постигане на по-го­лям дебит. Зависимостта между дебит и температура на изтичащата вода при НТВ 1 се движи така:

• при дебит 0,5 л/мин температурата на водата е 80 градуса Целзий
• при дебит 1 л/мин е 42 градуса
• а при 2 л/мин – 30 градуса

Да разгледаме устройството на джаджата. В бакелитовото тяло 1 е запресовано вентилното блокче 7, в което се намира вентилът за пускане на студена вода в резервоара 22. В резервоара се намира керамична изолационна макара 20, върху която е навита на гревателната спирала 21. Макарата е поставена свободно в тялото. Двата края на нагревателната спирала са прикрепени към контактните шпилки 11 чрез гайки. Отгоре резервоарът е затворен от бакелитов капак 17, притиснат към тялото чрез резбованата гривна 19. Между капака и тялото е по­ставен гумен уплътнителен пръстен 18. Към капака, прекаран през порцеланови ролки 15, са прикре­пени шпилки 14. Уплътнението при тези щифтове е постигнато чрез гумен уплътнител 16. Към капака е прикрепен със скоби и гумираният шнур, краи­щата на който са присъединени с гайки към коитактните щифтове. Електрическите връзки над капака са закрити с бакелитов предпазен капак 13, притегнат към него чрез три винта 11. Във вентил­ния блок 7 на тялото към входната страна за во­дата е навит удължител 23 с тръбна резба ¹/₂”. Из­ходният канал за водата 10 е впресован в бакелитовото тяло. Той е снабден с метална заземителна тръба 8, съединена токопроводно с вентилния блок 8 и оттам заземена с водопроводната инсталация. Това е важна подробносто – предназначението на тази заземителна тръба е да освобождава изтичащата струя топла вода от опас­но напрежение!

Ето го, значи, черно на бяло:

Нагревателчето е действително малко – височина 140 мм, диаметър 80 и тежи 1,2 кг.

Монтира се ето така. Поставя се, значи, мя­стото на вентила (крана) на чешма ¹/₂ цол, който се отвива от муфата на водопроводната тръба. На­виват се малко кълчища върху резбата на удължи­теля 23, за да уплътнят луфта, и уредът се завинтва в муфата. При което се притяга така, че да се уплътни съединението и самият нагревател да заеме отвесно положение. ВАЖНО – в никакъв случай навиването и завиването на нагревателя към тръбопровода ни трябва да става, докато самият уред се върти с ръка, понеже той е бакелитов и ще се счупи!

Ето го вече монтиран.

А сега да видим как работи нагревателчето и как да си служим с него! Завъртате крана. Тогава водата от водопровода преминава през удължи­теля 23, сетне през вентилния блок 7, през отвореното вентилно гнездо покрай клапанчетата 6 и нахлува в резервоара 22, откъдето изтича през канала 10. Разбира се, когато от уреда искаме да потече топла вода, той може да бъде включен към електрическата мрежа чрез шнура с щепсел 12. Тогава през нагревателната спирала 21 протича ток и обтичащата я вода се затопля. Тем­пературата на водата се регулира чрез чешмения кран, като се намалява или увеличава дебитът й.

Обърнете внимание на следните важни неща! Нагревателчето няма терморегулатор! Когато искаме да спрем водата, предварително трябва да се из­ключи нагревателят от електрическата мрежа. Така се постъпва – първо се изключва нагревателят и едва след това се спира водата. Ако се спре водата, без да се изключи нагревателят, водата в него се изпарява, нагревателната спирала се прегрява и прегаря, тъй като тя е пресметната да работи при по-ниска температура. Потребителят трябва винаги да спазва правилото да пусне во­дата, преди да включи, и преди да спре водата, да изключи нагревателя от електрическата мрежа. Както при електроканите, спомняте ли си?

Тук се вижда откъде идва студената вода

Като всеки друг уред, и НТВ 1 се поврежда. Най-честите повреди на водонагревателя са прегаряне на нагревателната спирала, нарушаване на контактните връзки, износване (разкъсване) игличката на кранчето, неплътност па уплътнителите 16, 18 и салника 3 (от горната фигура т`ва :) ).

Горе казахме, че нагревателната спирала може да изгори  при неправилна работа с водонагревателя, т. е. когато се включи нагревателната спирала под напрежение, без да има в уреда вода. Но това не е единствената опасност – спиралата може да прегори и поради натруп­ване на много котлен камък по нея. Котленият камък затруднява топлоотдаването от спиралата, тя започва да работи при по-висока температура, което в значителна степен намалява трайността й. За да се предпази спиралата от вредния ефект на котления камък, тя трябва периодически да се почиства. Това става, като се отвие бакелитовият пръстен и се извади порцелановият изолатор с навита върху него нагревателна спирала, без те да се отделят от бакелитовата плоча. Така изкаран, изолаторът се потапя в предварително нагрят но 50-60 гр. Целзий оцет, а там го държите 10-15 мин. След това се измива със струя чешмена вода и се изтрива внимателно с вълнено парцалче.

Лошият контакт на нагревателната спирала с кон­тактните шпилки и гайки също може да стане при­чина за прегарянето па спиралата на мястото на притягането й към шпилката.

Когато нагревателят за течаща вода, въпреки че е включен, не затопля протичащата вода, трябва да направим следното. Проверяваме дали има напре­жение. Ако има, проверяваме нагревателя. За да проверим нагревателя, изваждаме щепсела от кон­такта, отвиваме притягащата гривна 19 и изваж­даме внимателно нагоре капака 17 заедно с грив­ната и изолационната макара 20 с нагревателната спирала. Проверяваме дали не е прекъсната нагре­вателната спирала. Ако е прекъсната, подменяме я с нова. Ако нaгревателната спирала не е повре­дена, проверяваме контактните връзки от двете страни на клемното табло (от страната на спира­лата и откъм шнура). За целта отвиваме трите винта 11 и снемаме последния капак 13. При необ­ходимост зачистваме и притягаме контактните връзки.

На тая илюстрация е като някаква детска играчка с колелца :)

Подменяването на нагревателната спирала из­вършваме по следния начин. Снемаме капака по описания по-горе начин. Отвиваме гайките па из­водите на спиралата и макарата се освобождава or нея. Новата нагревателна спирала разтегляме па дължина (530 мм), равна на дължината на капала между двата отвора. След това навиваме спиралата в канала, като промушваме изводите през отво­рите 9, и от вътрешната страна на макарата правим по едно засукване, за да не се измъква изводът и да не се развива спиралата. Изводите се изваждат от едната страна на макарата и се отрязват така, че след като им се направят илици и се притегнат към контактните шпилки, макарата да бъде на разстоя­ние около 25 мм от капака.

Когато въпреки притягане на вентила на нагре­вателя водата тече или капе, трябва да се смени гумичката на клапанчето 6. Това се из­вършва така: отвиваме розетката 4 и изтегляме ръ­кохватката. С гаечен ключ отвиваме главата 5 на вентила. След изваждането на главата заедно с клапанчето 6 може да се снеме от него износената гумичка и да се замени с нова. Сглобяването се извършва по обратния ред.

В случай че от розетката 4 капе вода, тя се отвива, изтегля се откъм ръкохватката и се притяга салниковата гайка 2.

Ами, това е от нас! Желаем Ви удобна и дългогодишна работа с нагревателчето. Коментари можете да отправяте тук ==>  http://www.sandacite.bg/forum/viewtopic.php?f=44&t=5052

А малко по-късно по кухните се появява и ето това…

[1973] Първият български аспиратор за кухня (ширм)

See more

Българската електрическа ютия Ракета е в Sandacite.BG!

Преди електрическите ютии народът също си е гладил дрехите, ама с ютии въглищарки! :)

Първите български електрически ютии се появяват след 1934 г., когато започват да се произвеждат напр. от фирмата ,,Едисон“ в София, но поради все още малката разпространеност на електроенергията по домовете Това започва промяната става по-масова през 50-те г. Около 1955 г., когато в производство влиза ето тази чудесия. Тя е изработвана за работа с мрежово напрежение 150 и 200 волта и потребява мощност 450 вата. Тежи 2,65 кг.

Да разгледаме конструкцията. Ракетата се състои от чугунена основа, която от долната (външната) стра­на е добре шлайфана и никелирана. Това е работната (гладеща­та) страна. Горната (вътрешната) страна е вдлъбната. Там всъщност е поместена на­гревателната плоча, която представлява керамична материя с набита в нея нагрева­телна спирала.

Към основата на ютията са навити две шпилки, които фиксират положението на капака и същевременно служат за закрепване на дръжката към ютията.

Върху нагревателната плоча е по­ставен азбестов картон, а над него — чугунена плоча. Предна­значението на плочата е да акумулира известно количество то­плина през време на престоите на ютията, за да я връща при гладене. Две гайки, навити върху шпилките, притягат тази плоча и нагревателната плоча към основата.

На задната част на ютията са гравирани техническите данни на ютията – напрежение, мощност, и др. (между които и на кое БДС отговаря -1731-54 (Ютии електрически).

Тази не е чак толкова стара – вече е на 220 волта и е произведена чак 1960 г.

Тук е и мястото да споменем най-характерната особеност на ютията Ракета. Тя няма  терморегулатор! Тоест включваш, загрява се и гладиш – едва тогава изключваш и уредът се охлажда! Отделно, конструкцията й е такава, че не позволява да се остави в изправено положение, за да не нагрява силно мястото, където е оставена. И това е така поначало – както през време на първоначалното й загря­ване, така и през време на паузите при гладене и след край на работата.

Комбинацията от горните два фактора е твърде важен проблем, защото, ако горещата гладеща повърхност на ютията падне и се застои продължително върху дъската за гладене, може да я прогори като стой-та-гледай! Такива случа са известни не един и два. Забравена върху по-запалими материали,  от тази ютия може и пожар да стане – това даже си го пишат в литературата за нея!

Именно поради горната опасност  Ракетата да се поставя винаги върху топлоизолационна материя като азбест, порцелан и др. Попадали сме и на друг екземпляр, при който са предвидени керамични крачета, на които можете да я поставите временно, докато още е гореща, а не искате нагорещеното желязо да изгори плоскостта.

А сега да проверим дали можем да отстраним евентуални повреди по нашата Ракета!

При евентуална повреда на нагревателя, което може да се случи след доста дълга употреба на ютията, той не може да се поправи и трябва да се замени с нов. Подмяната на нагре­вателя става по следния начин.

Най-напред се отвиват и из­важдат двете винтчета и глухи гайки, които придържат бакелитовата дръжка към ламаринената шина. След изваждането на дръжката под нея се виждат две гайки, които притягат шината към капака на ютията. Отвиват се двете гайки, което вече дава възможност да се извади шината, двете гилзи, на­миращи се под нея, а след това и капакът. Следва отвиването на гайките, които притягат краищата на нагревателната спирала към контактните щифтове, с което капакът напълно се осво­бождава. Отвиват се двете гайки, притягащи горната плоча. Това позволява да се извадят последователно горната плоча, азбестовият картон и повредената нагревателна плоча.

Сглобя­ването на ютията става по обратния ред. След като се постави резервната нагревателна плоча, над нея се нареждат последова­телно азбестовият картон, горната плоча и двете шайби, след което се притягат с две гайки, навити върху шпилките. За да могат да се притегнат краищата на нагревателната спирала към контактните щифтове, капакът се поставя в изправено положе­ние до задната част на основата. След притягането на краи­щата към контактните щифтове капакът се намества, за да заеме нормалното си положение. Тук обаче се внимава при затваряне на капака краищата на спиралата да не се допрат един до друг или да опрат към металните части на ютията! Следва по­ставянето на гилзите и шината и притягането им с двете гайки.

Разрез на Ракетата

Накрая се поставя бакелитовата дръжка, която се закрепва към шината посредством два винта с глухи гайки.

Към капака е монтирана двущифтова кутийка и бакелитова дръжка. Ютията се включва към електрическата мрежа посредством гумиран шнур, свързван със самата ютия чрез щекер.

Още снимки и архивна и автентична информация за тази ютия можете да намерите в специалната ни тема за нея във форума – http://www.sandacite.bg/forum/viewtopic.php?f=44&t=4967&p=38483&hilit=%D1%8E%D1%82%D0%B8%D1%8F#p38483

Първата българска пералня в Сандъците – Sandacite!

И така, драги приятели, дойде времето да напишем поредната златна страница в историята на колекционерското дело.

Най е приятно, когато съвсем случайно попаднеш на нещо, което изобщо, ама никога не си се дори и надявал, че може да ти дойде – до степен, че даже не си го и включвал в обявите си. Такъв беше случаят и вчера, когато от една съвсем обикновена наглед къща в едно софийско село изпадна ЕП`53, или иначе казано – ПЪРВАТА БЪЛГАРСКА ПЕРАЛНЯ.

Производство на завода Елпром във Варна от 1953 до 1956 г., ЕП`53 има… но всъщност най-добре първо прочетете данните от табелката:

ЕЛПРОМ

Тип ЕП`53

150 волта

180 вата

Вместимост 30 л

Ф. № 1117

1955 г.

Това означава, че от 1953 до 1955 г. са произведени поне 1117 такива перални. До 1956 г. да са се увеличили с неколкостотин. Нали си давате сметка колко беше минимален шансът да я изобщо открием?

Ето и по-детайлна снимка точно отпред. Въпреки нанесения някога втори пласт блажна боя – между другото, по най-хамалския начин! – си личат логото и надписът:

Такаа, а какво ни казва всъщност табелката? Пералнята работи с мрежово напрежение 150 волта и това не е чудно – до 1961-2 г. в София градската мрежа оперира с тази стойност, но някои квартали го запазват дори и до 1964-5 г. А потребяваната мощност от мрежата е 180 вата. Произведена е в завода Елпром Варна (или Сталин, както се е казвал в онези няколко години градът).

Както и в други наши ревюта на уреди, успоредно с разказа ще върви и фотосесията. Навсякъде кликайте за по-голямо изображение.

Първата серия от тези перални е пусната с казан­чета, изработени от месингова ламарина и отвътре калайдисани. В следващите серии казанчетата са изработени от не­ръждаема ламарина. Има също известно количество, израбо­тени от декапирана стоманена ламарина, горещо поцинкована. Мисля, че нашата е от средния тип:

От какво се състои ЕП`53?

На дъното на казанчето е пробит отвор и заварена тръба, към която се прихваща гумен маркуч. Той служи за изпускане на замърсената вода в някакъв съд или направо в канализацията. На задната страна на казанчето е изтеглено на преса леглото за перката – ето, виждате и маркуча, и издутината:

Табелката е доста изтрита, но благодарение на релефния надпис успях да я разчета и съм Ви я написал най-горе в статията.

На по-горната снимка ясно виждате перката, която завихря водата, за да се изперат добре Вашите дрехи. :) В горния си край казанчето е обхванато от алуми­ниева рамка. Отвън на двете страни на казанчето са заварени по две уши, към които са прикачени два обтегача. Тяхното предназначение е да закрепят здраво и неподвижно казан­чето към кожуха на перал­нята. Към горната част на казанчето се намира един хо­ризонтален жлеб, който слу­жи като граница, до която следва да се налее водата с перилния препарат в нея.

Казанчето е поставено в ла­маринен кожух, боядисан в нещо, което някога е било бяло. Задната страна на кожуха е отворена и към нея се закрепва един капак, из­важдането на който дава въз­можност за преглед на ла­герното устройство и елек­тродвигателя, а също и за намазване на лагера. Ето я, значи, първата родна пералня в пълното си задно величие:

Пералнята работи с 1-1,5 кг сухо пране, което изпира за около пет минути. Нещо повече – повече оперативно време дори е вече вредно, защото някои дрехи може да започнат да се късат.

Сега малко за задвижването на прането. Електро­двигателят на ЕП`53  е закрепен чрез болтчета върху ламари­нена рама, която от своя страна е прихваната към ко­жуха на пералнята. Гуменият маркуч се закрепва към една скоба на горната част на кожуха. Оборотите на електро­двигателя се предават на перката посредством гумиран трапецовиден ремък. Задният капак на кожуха се закрепва чрез две скобички, заварени към долната му част, и два винта, намиращи се на горната му част.

Помислено е и за електробезопасността – на задната страна на пералнята, непосредствено до изхода на гу­мирания шнур, се намира заземителният винт. За избягване на опасни последствия пералнята никога не трябва да се използва незаземена! Отгоре ЕП`53 се затваря с подви­жен ламаринен капак:

Електродвигателят е еднофазен, асин­хронен. За да се предпази той от пре­гряване, необходимо е след 30—40 минути работа да бъде изключен от мрежата за 5—10 минути.

Какви са повредите в пералнята? След известно време възможно е ремъкът малко да се разтегне и в някой момент да не е в състояние да върти перката. В такъв случай се на­лага допълнителното му опъване, а това става по следния на­чин.

Най-напред се изважда задният капак, като предварително се отвият двете винтчета, намиращи се на горната му част. След това се отвиват гайките, притягащи електродвигателя към рамата, и се намалява дебелината на подложките към него с няколко милиметра. След намаляване на подложките болтчетата наново се затягат, като се внимава и двете ремъчни шайби да останат в една плоскост. Това се проверява с един конец, опънат между двете шайби. Щом като конецът опира едно­временно на четири различни точки от външните периферии на шайбите, това показва, че центровката е постигната.

Между другото, отстрани пералникът има удобни дупки за да се носи от двама души, а при необходимост – и от един:

Малко за смазването – кога и къде е нужно.

Поначало перките в пералните от първата серия са отлети от месинг и навити на резбата на оста, а тези в следващите серии са изтеглени на преса от неръждаема ламарина и заварени към оста. Лагерът, в който се върти оста на перката, е обикновен, триещ се. Той представлява месингово тяло с набити в него две втулки, изра­ботени от лагерен бронз. Между втулките е поставено кече, добре напоено със смазочно масло. Радиално към кечето е пробит малък отвор за периодично намазване на лагера. Ако пералнята се употребява един път седмично в продължение за два часа, той може да се смазва един път на два-три месеца. Това става с една толумбичка или пипета, като се капнат няколко капки в пробития в лагера отвор. Разбира се, в този случай задният капак трябва да се извади.

След много продължителна работа ремъкът и лагерните втулки също ще се износят. Износеният ремък трябва да се замени с нов, със същите размери, закупен от магазина. Износените лагерни втулки проличават по това, че се появява хлопане в лагера и триене на перката в леглото на казанчето. В такъв случай е необходимо лагерът да се извади, втулките да се пристържат на струг и на тяхно място да се набият нови. Както казахме по-горе, материалът за втулките трябва да бъде лагерен бронз. Кечето между двете втулки трябва да се запази или да се постави ново, добре напоено със смазочно масло. Поправката на лагера може да извърши само опитен стругар.

Изваждането на лагера става по следния начин. Най- напред се изважда задният капак на пералнята, снема се ре­мъкът от ремъчнага шайба и тя се отвива от резбата на оста, като с другата ръка се държи перката, за да не се върти. След отвиване на шайбата оста на перката леко се избутва напред. За да се освободи лагерът, гайката, която го притяга към казанчето, трябва да се отвие с гаечен или друг подходящ ключ. После вече монтирането на лагера става по обратния ред.

Заедно с пералнята бяха взети и други неща, а още ще бъдат докарани утре. Но така и така пред вратата ми късно снощи гледката беше следната:

Коментари можете да отправяте и тук – http://www.sandacite.bg/forum/viewtopic.php?f=44&t=5050

Йеее, в Сандъците – Sandacite намерихме и печката Слънце!

Като гледате това чудо горе, сме сигурни, че веднага ще го помислите за лампа! Но нее, това не е лампа, това е електрическа отражателна печка с тясно насочено действие, при това толкова рядка, че този екземпляр е първият и единствен, който виждаме досега. Датира от 1956 г. и се нарича Слънце!

Този причудлив уред се ражда в завод Елпром Варна. Изработва се за напрежения 150 и 200 волта и има мощност 500 вата. Тежи кило и половина и е висок 420 мм. Печката загрява бързо и е удобна за бързо затопляне на сравнително големи помещения – стаи, работни кабинети, павилиони…

Ето я, тука е като някакъв паяк пък:

Печката се състои от стойка, изработена от стоманен профил с кръгово сечение, и има форма, осигуря­ваща добра стационарна устой­чивост. Към стойката е прикрепен отражателят (рефлекторът), който е подвижен и дава възможност да се насочва отразеният сноп светлина по на­ше желание във вер­тикално направление. Задържането на този тънък ламаринен от­ражател в желаното положение става чрез затягане на една крилчата гайка. Вътрешната повърхност на рефлектора е нике­лирана, а външната боядисана… на нашата дори и малко излющена. :)

Топлото идва от нагревателна спирала. Тя е нави­та върху кера­мичен изолатор. Към челната страна на изолатора се закреп­ва предпазна решетка, която ,,Въ варди“ от случайно докос­ване на нагорещената и намираща се под напрежение спирала.

Всички необходими данни за печката, като напрежение, мощност и други, са отбелязани на капачката, която притяга решетката към керамичния изолатор. А ето ги и тях:

ЕЛПРОМ

БДС 63-532099-55

150 волта

500 вата

1956 г.

Към електрическата мрежа се включва чрез обикновен щекерен кабел – виждате горе, съединителят му е отзад на рефлектора.

А какви могат да бъдат повредите в Краля-слънце?

При повреда или прегаряне на нагревателната спирала тя може да се замени с нова. За целта най-напред се отвиват двете винтчета, намиращи се отзад на дъното на цилиндрич­ната част на отражателя, с коетo се освобождава цялата нагрева­телна система. Сега вече тя може да се извади навън. След това се отвива винтчето, което притяга капачката и предпазителната решетка към керамичния изолатор. Изважда се повредената нагревателна спирала и на нейно място се поставя нова.

Нагревателната спирала трябва добре да легне в каналчетата на изолатора, за да се нагрява равномерно. За тази цел е необходимо тя правилно да бъде разтегната, което се изпробва, когато спиралата се навие около изолатора. Правилната дължина 1 000 мм. Ако това не се спази и спиралата се разтегне по­вече, ще се наложи да я свием малко с ръка. Колкото и да се стараем обаче, това не можем да го сторимправилно, и ще се получат места с много близки една до друга навивки. Това ще доведе до по-бързото прега­ряне на спиралата в тези места. Извод – навивайте спиралата около изолатора бавно и внимателно, като не е нужно да успеете от първия път. Ако не се получи, опитайте пак, но не я сбутвайте! :)

Също така нека отбележим, че включената печка трябва да се поставя на най-малко 1 м разстояние от разни запалими предмети.

Въпроси за нея и т. н. можете да отправяте тук – http://www.sandacite.bg/forum/viewtopic.php?f=44&t=5048

Вижте първата българска духалка в Сандъците – Sandacite!

Вентилаторната печка, известна още с неформалното ,,духалка“, е безспорно популярен уред през месеци като този. Затова какво по-подходящо за тези дни от това да си седнете някъде на топло с чаша чай и да четете за първата българска духалка?

Първата българска вентилаторна печка започва да се произвежда вероятно през 1960 г. в завод Елпром Варна. Тя има ламаринен корпус, който се състои от два капака, влизащи един в друг. В него е поместен цилиндричен кожух, в едната страна на който са радиално монтирани керамични носачи. Върху тях са закрепени две нагревателни спирали от по 1000 W. Именно те дават топлото.

Печката е предназначена за отопля­ване на помещения с обем до 35—40 м³. Особено е удобна за бързо локално отопление. Тъй като въздухът бързо циркулира в нея, стаята се затопля сравнително бързо с еднакви температури по целия й обем. За разлика от строгите указания за отражателните печки, близо до вентилаторната може да има предмети, тъй като излизащият през нея въздух е с ни­ска температура. Този уред може да се използва и за бързо подсушаване на дрехи, коси и др., А през горещите летни дни можете да пуснете само вентилатора и така да се разхлаждате! :)

Гледайте, има и версия  с надпис, а не с ромбчето – елпромската емблема:

Пе­чката обаче не трябва да се употребява в помещения, съхраняващи запалителни и взривоопасни мате­риали, а също където има запалим прах, като дърводелски работилници, мелници и др. Когато работи, тя трябва да бъде така поставена, че въз­духът да може свободно да навлиза в нея.

За да се разсейва топлината по-бързо из цялото помещение, срещу спиралите на скоба е захванат вентилатор. На цилиндричния кожух са монтирани електрически превключатели 15 А и стопяем топлинен предпазител или терморегулатор (в първите производствени серии) В случай че вентилаторът престане да работи, предпазителят се разтопява или пък терморегулаторът ограничава температурата.Така печката се предпазва от повреждане.

Помислено е и за Вашата безопасност – двата отвора (за влизане и излизане на въздуха) са преградени с решетки, които предпазват от случайно докосване на вентилатора и намиращите се под напрежение нагревателни спирали. На долната страна печката има крачета и заземителна шпилка с гайка, а на горната — удобна дръжка за носене. Към нея има вграден (неснемаем) шнур с дължина 2,5 м и сечение 2 х 1,5 мм².

Тази духалка има две модификации (варианти). Първия го виждате на първата снимка. Вторият се появява около 1964-5 г. и е известен под индекса 73101. Той не се различава от първия вариант нито по схема, нито по каквото и да било друго. Единствената разлика е в разположението на регулаторния ключ – както виждате, той вече е отпред, вместо отстрани. Може би са смятали, че така е по-удобно за ръката:

Най-важните технически данни на Първата духалка: номинална мощност 2000 W; номинално напрежение 220 V/50 Hz; мощност на вентилатора 25 W; дебит (прибл.) 150 м3/час.

Ето и схемата на духалката, където се вижда кое какво е:

Както сте видели вече, отдясно на печката е поместен терморегулатор. Работните му положения са:

0 – изключени нагреватели и вентилатор

В – включен само вентилаторът

1 – включен нагревател 1000 W и вентилаторът

2 – включен нагревател 2000 W и вентилаторът

Като всяко устройство и Първата духалка може да се повреди. Най-характерните повреди са спиране на електро­двигателя на вентилатора и прекъсване на предпа­зителя. В такъв случай вентилаторът трябва да се демонтира, да се отстрани повредата му от квалифи­циран специалист и чак след обратното му монти­ране и изпробване да се залепи със поялник пре­къснатият топлинен предпазител. Сплавта, с която е запоен той, е специална —с точка на топене 72° С. Залепването се прави задължително със същата сплав.

Самият демонтаж на печката е много лесен. Раз­виваме малките винтчета, намиращи се от долната страна, а също и това под дръжката. С леко почук­ване изваждаме задния капак. С това имаме вече до­стъп до всички части. Отвиваме винтчетата, затя­гащи двата проводника на вентилатора, след това и винтовете, придържащи последния за скобите. Монти­рането става по обратен ред. Това е!

Между другото, ето и табелката на втория модел – произведена 1964:

За разлика от разните му там котлони, електрически тенджуря и каквото разгледахме там в прежните статии, тук прегаряне на спиралите се случва много рядко. Ако все пак се наложи да ги сменим, демонтираме печката по гореописания начин и изваждаме цилиндричното тяло чрез отвиване

Още коментари за духалката можете да видите в нашия форум – http://www.sandacite.bg/forum/viewtopic.php?f=44&t=2552&p=11648&hilit=%D0%B4%D1%83%D1%85%D0%B0%D0%BB%D0%BA%D0%B0#p11648

Ако сме Ви заинтересували, ще се радваме да харесате и нашата Фейсбук страница, за да продължим да бъдем заедно – https://www.facebook.com/sandacite
