Етикет: Високоговорители Благоевград

Български елиптични високоговорители ВЕ 154-ТМ и ВЕ 812-А

Запознайте се с нашите елиптични високоговорители ВЕ 154-ТМ и ВЕ 812-А в Sandacite.BG!

Елиптичен високоговорител ВЕ 154-ТМ

Я сега да разгледаме и тези две благоевградски творения от началото на 1980-те г.!

Първият репродуктор е електродинамичен с мощност 2 вата. Вграждан е в по-късните (от 80-те г.) български радиоприемници, телевизори, магнетофони, външни тонколони и т.н. Има магнитна система с намалено разсейване, което позволява да го монтират съвсем близо до елементи, които биха нарушили нормалната си работа заради въздействието на външно магнитно поле до тях.

Номиналният импеданс на устройството е 4 +/- 0,6 ома; 8 +/- 1,2. Резонансната честота е 120 +/- 18 херца, а горната гранична честота – >/= 13 000 херца. Неравномерноста на честотната характеристика е </= 12 децибела. Средна абсолютна чувствителност (Pa.W -1/2) >/= 0,75.

Елиптичен високоговорител ВЕ 154-ТМ

Коефициент на нелинейни изкривявания:

  • от 1,2 Fрез. до 200 херца </= 7 %
  • от 200 до 400 херца </= 5 %
  • от 400 до 2000 херца </= 4 %
  • над 2000 херца </= 3 %

Габаритните размери на ВЕ 154-ТМ са 175 х 115 х 80 мм, а се монтира на четири отвора на 125 х 80 мм. Тежи 480 грама.

Такаа… а сега да видим другото чудо, което се оказва коскоджамити радиоточков говорител, и той с намалено магнитно разсейване, проектиран за работа както при нормални климатични условия, така и при понижени температури. Освен в радиоточки, такива са и говорителите на радиотелефоните, а можете да го срещнете и в някои малки транзисторни радиоприемници. Също български модел от началото на 80-те г.

Елиптичен високоговорител ВЕ 812А

Мощността на това зверче е малко по-ниска от горепоказания му събрат – 1,5 вата; номиналният импеданс (ома) е 8+1,2; 4 + 0,6; 15 + 2,25. Резонансната честота е </= 250 херца, а горната гранична – >/= 12 000 херца. Неравномерноста на честотната характеристика е отново </= 12 децибела; средна абсолютна чувствителност (Pa.W -1/2) >/= 0,55.

Елиптичен високоговорител ВЕ 812А

Размерите на говорителчето са 80 х 120 х 52 мм, а монтажните – 63 х 63 мм. То тежи около 220 грама.

Абе… а полезна ли ви е всичката тази информация? Или ние само си пишем ли, пишем, пък на Вас нищо не Ви влиза в главите? :D

Български кръгли високоговорители ВК 1010А и 1010Б

Информация за нашите кръгли високоговорители ВК1010А и 1010Б в Sandacite.BG!

Високоговорител ВК1010А

Това са репродуктори от съвсем друг вид в сравнение с вчерашния ВО-0821 – малки, кръгли и можете да ги намерите в българските преносими радиоприемници и магнетофони. Използвали са ги и като странични говорители в телевизорите. Предназначени са да работят в нормалните за нашите ширини климатични условия. Произвеждани са в благоевградския завод, който беше за говорители – сто пъти сме Ви го казвали. :D

Да дадем сега най-важните технически данни! И двата подвида на ВК1010 имат номинална мощност 1 ват. Резонансната честота на ВК1010А е 200 херца (+/-15 %), а на ВК1010Б – 275 херца (отново (+/-15 %). Горната гранична честота и за двете модификации е >/= 16 000 херца, а неравномерността на честотната характеристика – </= 12 децибела. Средна абсолютна чувствителност (Ра.W-1/2) – за ВК1010А >/= 0,6, за ВК1010Б – >/= 0,8.

Високоговорители ВК 1010А и 1010Б

Малко за физическите размери и т.н. – първият говорител е с габарити 100 х 100 х 61 мм, а вторият – 100 х 100 х 45. При монтаж репродукторите се прикрепват чрез четири отвора, разположени на 90 градуса един от друг, лежащи върху окръжност с диаметър 119 мм.

Високоговорител ВК1010Б

Като за малки модели, ВК1010А тежи само 240 грама, а събратът му Б – 200.



БГ широколентов овален високоговорител ВО-0821

Започваме тази серия в Sandacite.BG с нашия широколентов овален високоговорител ВО-0821!

БГ широколентов овален високоговорител ВО-0821

Здравейте, фенове на българската техника! Днес поставяме едно малко ново начало. В няколко поредни публикации ще дадем полезни сведения от извора за някои класически стари български високоговорители. Надяваме се, че това ще подпомогне най-вече тези от Вас, които се занимават с реставриране и ремонт на стара наш аудиотехника, а и поначало ще бъде интересно за увлечените от историята на българската звукотехника.

Серията започваме с ВО-0821, който, според поместената в ТАЗИ статия схема, разпознаваме по шифъра като ,,високоговорител овален широколентов“. Това е електродинамично устройство с подвижна бобина с централен магнит. Предназначен е да се монтира в радиоприемници, телевизори, магнетофони и грамофони с усилватели, звукови колони за озвучаване на закрити пространства и други подобни апарати.

ВО-0821 е произвеждан в легендарния благоевградски завод ,,Гроздан Николов“. Има номинална мощност 3 вата, резонанса честота 135 херца (+/- 20), честотен обхват между 100 и 12 000 херца. Неравномерността на честотната му характеристика е </= 12 децибела.

Ето и още малко спецификации:

БГ широколентов овален високоговорител ВО-0821

Физическите му размери са следните 100 х 160 х 68 мм, а монтажните – 80 х 125 мм. Самият говорител тежи 450 грама.

БГ широколентов овален високоговорител ВО-0821

Ето – каквото знаем за него, предадохме Ви го! :) А Вие в кои наши аудиоустройства сте се натъквали на ВО-0821?

ВАЖНО ИНФО – Означенията на българските високоговорители

Вижте кодовете на означенията по българските високоговорители в Sandacite.BG!

Означения на българските високоговорители

Питали ли сте се някога какво означават неразбираемо подредените букви и цифри по моделните индекси на българските високоговорители (обикновено произведени в завода ,,Гроздан Николов“ в Благоевград) ВКН1221, ВМ57А9-ТМ, ВВК131А8, ВКС5231… Със сигурност от тези ,,кодове“ можете да извлечете информация за характеристиките на говорителя, въпросът е ясно да знаете кой символ какво означава. Няма проблем – ние сме тук, за да отговорим на тези питанки! :)

Подобно на представената в предишната ни публикация система на означение на българските озвучителни тела, и тази на високоговорителите е стандартизирана. Ето как да се разчитат те.

  1. Наличието на първата буква В не трябва да ни изненадва, тъй като това е високоговорител (както Т на телевизорите Респром Т5001 напр.)
  2. Втора буква — К (кръгъл), О (овален), Л (лентов), С (спе­циален).       .
  3. Трета буква — Н (нискочестотен), С (средночeстотен), В (високочестотен).  А, важно – при широколентовите високоговорители трета­та буква не се поставя!
  4. Първа и втора цифра — пореден номер, определящ разме­рите
  5. Трета цифра — пореден номер, определящ импеданса (за това вижте в таблицата отдолу)
  6. Четвърта цифра — пореден номер на разработката в продукцията на завода

Куполните високоговорители се означават, както следва:

  1. Първа буква — В (винце… аа, опа! Извиняваме се! :D )
  2. Втора буква — К (куполен)
  3. Трета буква — С (средночестотен), В (високочестотен).
  4. Първа и втора цифра — диаметър на звуковата бобина
  5. Трета цифра — пореден номер, определящ импеданса (пак долната таблица).
  6. Четвърта цифра — пореден номер на разработката в продукцията на завода

Ето и какво ни казва обещаната по-горе таблица:

Пореден номер за означаване на импеданса
Пореден номер ==> 1 2 3 4 5 6 7 8 9
Номинален импеданс, омове ==> 2 4 8 15 25 50 100 400 800

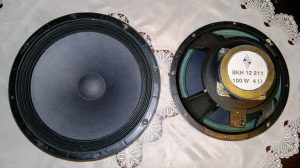

И така напр. популярното изделие ВКН1221 означава ,,високоговорител кръгъл нискочестотен, 12-инчов, с номинална мощност 40 вата, номинален импеданс 4 ома, честотен обхват fp = 4000 херца, неравномерност на честотната характеристика 8 децибела, клирфактор 3: 2: 1 процента, първа поред разработка на завода от този вид“ и т.н.

Както си му е редът обаче, в означителната система има и доста изключения! Ето наблюденията по темата на един наш потребител познавач – г-н Андрей Аврамов: ,,1/ Широколентовите се означават и с „Ш“ накрая, например ВКШ 3013, а тези които са по-за ширпотреба, при тях липсва третата буква (например ВК 0822, ВК1221 и т.н.); 2/ За елиптични / овални освен „О“ може да се използва и „Е“, например: ВЕ-1523, ВЕЕ 33, където второто е значи „Ексцентричен“ ( с изметен магнит); 3/ ТМ накрая на означението означава „Тропически модел“ и са подходящи за по-тежки климатични условия; 4/ Има говорители ВВК и ВВЛ – това са първите хай-фи говорители според мен, а именно: ВВК2007А, ВВК131А, ВВЛ-2 (прототипа на ВЛД-тата) и др. И там второто „В“ подозирам, че означава „висококачествен“.

Такаа… Сега вече знаете кое какво е и можете спокойно да тръгнете на пазар, като си отваряте тази публикацийка на телефона, щом някой Ви предложи нещо. А от нас – чао засега! :)
