Известният ІV-класен радиоприемник Пионер е един от най-известните български радиа въобще. Той е монтиран в бакелитова кутия и се произвежда в няколко различни варианта (примерно и батериен вариант – тоест с батерийни лампи D серия).
Български радиоапарат Пионер + схема и описание
Това е оригинален кашон от старо радио Пионер:
лампово-радио-пионер

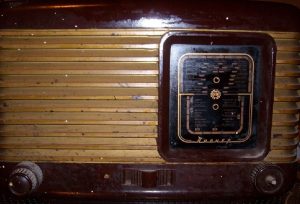

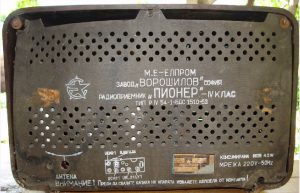

Скалатае с механизъм, подобен на часовниковия. Пред говорителя бакелитът е оребрен и пригоден да служи като резонатор.
стар-радиоприемник-пионерстар-радиоапарат-пионер

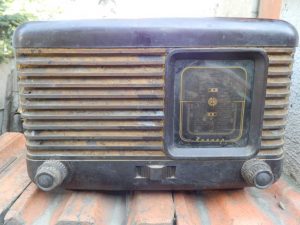

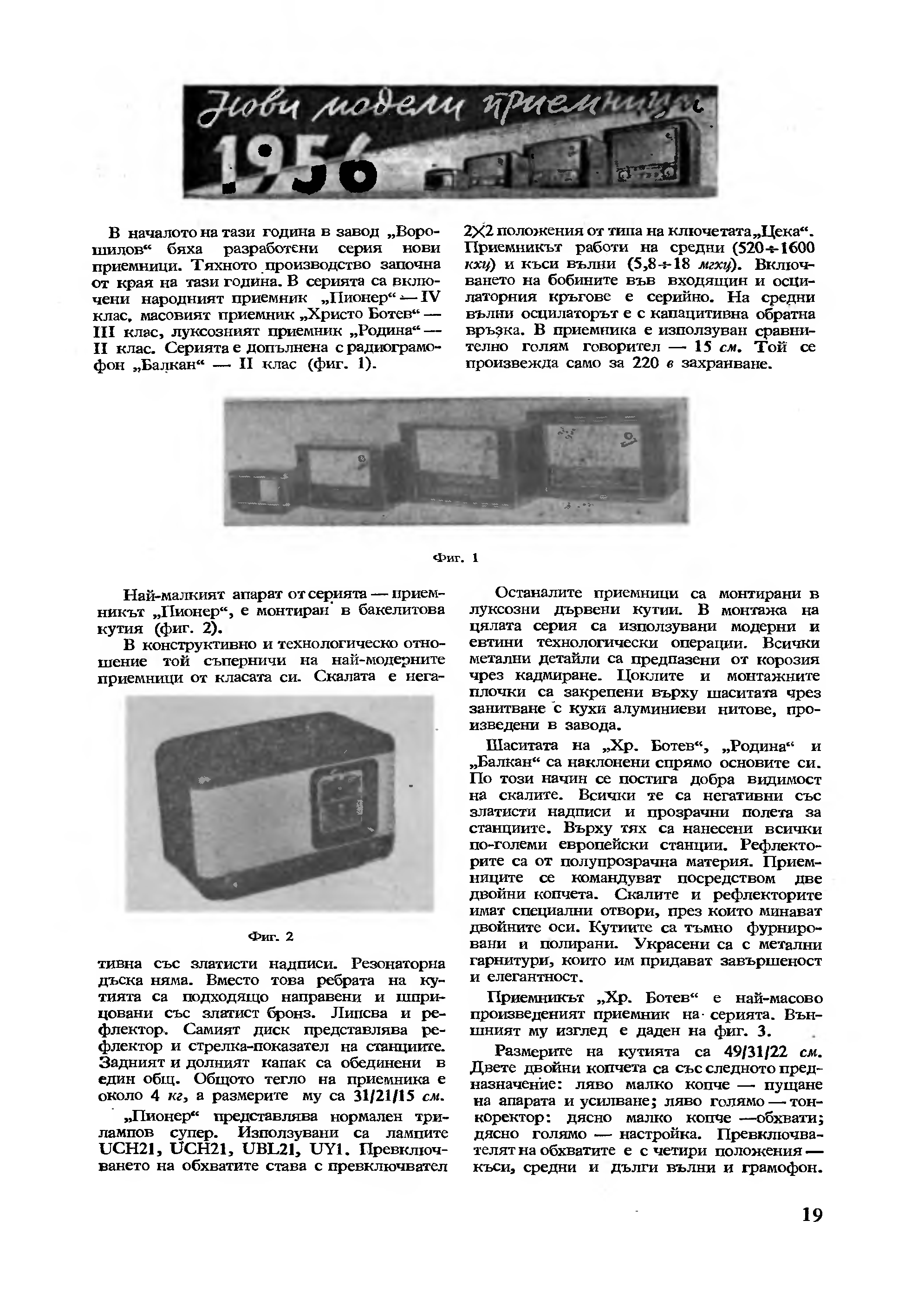

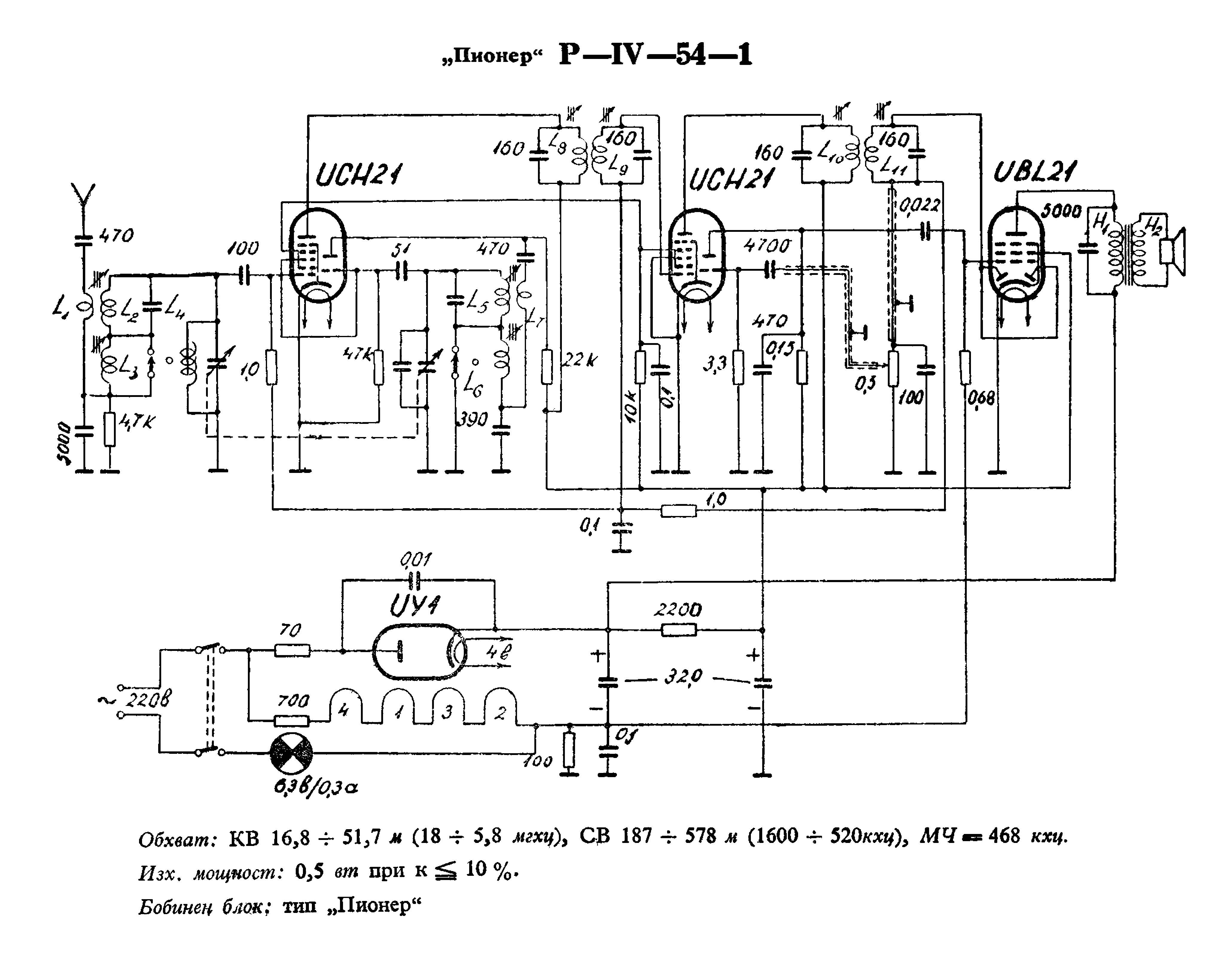

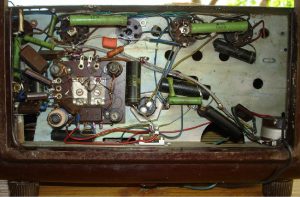

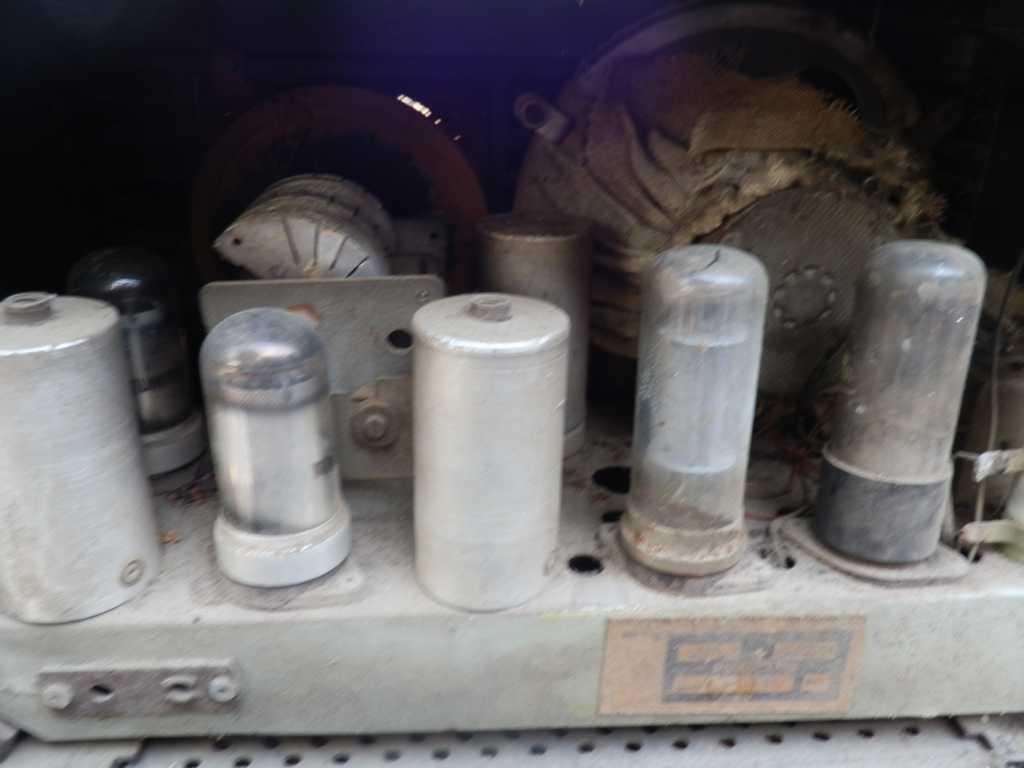

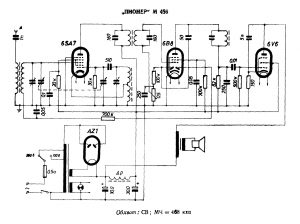

По същество това е трилампов суперхетеродинен приемник. Настолният му вариант е с лампи от U серия, а впоследствие се появява и батериен. Поставени един до друг, отпред те не се различават.

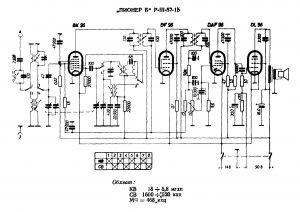

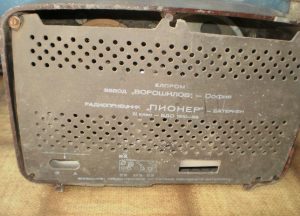

батериен-пионер-1батериен-пионер
Радиоприемникът Пионер има превключвател между средни и дълги вълни.
Говорителяте 15 см в диагонал, коъто е българска разработка и се захранва само с 220 волта.
В Sandacite.BG описваме историята на българските кварцови лампи.
Историята на българските кварцови лампи
(Статията е публикувана от автора за първи път във в.к Fibank News – издание на Първа инвестиционна банка (Fibank) – брой 164, 14 февруари 2020 г. ==> https://fibank.bg/uploads/_FibankNEWS/docs/FibankNEWS_156.pdf.)
Съществуват немалко електромедицински устройства, употребявани в дома, а едни от най-ползваните са кварцовите лампи. Тук ще видим с какво ни помагат те и с какво се отличават българските такива.
През 1968 г. Заводът за електромедицински апарати в София пуска първата българска домашна кварцова лампа, наречена ,,Слънце“. Виждате я на снимката горе. Тя наподобява паница с полусферичен похлупак, който се повдига, за да се използва уредът. От вътрешната страна на капака е закрепена тръбичка от кварцово стъкло (горелка с газ аргон и живачни пари), от която е изтеглен въздухът, за изпускане на ултравиолетови лъчи. Около нея има 2 нагревателя, работещи в специален режим, които са източник на инфрачервени лъчи. Държателят на нагревателите е стоманен, а рефлекторът – алуминиев. Той е съобразен да отразява възможно най-силно. Капакът се захлупва и лампата се пренася удобно в калъф.
Лампата се управлява от един бутон в средата на ,,паницата“. Има различни режими на работа на нагревателите според това какви лъчи желаете да изпуска лампата по време на нагревка. Ултравиолетовите усилват имунитета на организма срещу простудни заболявания (настинки), улесняват образуването на витамин D в организма и успешно предотвратяват развиването на рахитични заболявания у децата. УВ лъчите увеличават пигментацията на кожата, ускоряват зарастването на открити рани и убиват голямо количество вируси и бактерии, срещу които бъдат насочени. По този начин могат да се намалят болките при невралгия, ишиас и други заболявания. Ако в жилището вече има болен човек, то УВ светлината няма да позволи заразата да проникне и у други. Инфрачервените лъчи имат и полезно действие при лекуването на възпаления като синузит, зъбобол, отит и т.н.
През 1982 г. излиза ново ,,Слънце“ с променен дизайн, което става доста по-популярно. Нагревателите са същите, но вече няма капак и чрез ос лампата е окачена на стойка, за да се завърта по-нагоре или по-надолу, според нуждата.
Кварцова лампа СлънцеКварцова лампа Слънце
Отзад имаме два ключа – единият е за мрежовото напрежение и чрез него включваме самата лампа, а другият е за определяне на режима на работа – само ИЧ или ИЧ и УВ лъчи.
Завод за медицинска апаратура Софхя – кварцова лампа Слънце
Преди да използвате такава лампа, избършете нагревателите с мек плат, защото прахът поглъща част от УВ лъчите и намалява интензивността на излъчването. И когато лампата работи, не пипайте тръбичките, че са горещи! Друго правило е да не гледате в горелката с незащитени очи, защото при продължителен поглед можете да ги увредите. Първо си слагате специални предпазни очила и заставате на не по-малко от 80 см пред лампата. Самите нагреватели заработват напълно до около 5 мин след включването.
Ето я и лампата включена и в двата режима на работа:
Кварцова лампа СлънцеКварцова лампа Слънце
Колкото по-малък е човек, толкова по-далеч от лампата трябва да стои, когато му правят процедура – децата на не по-малко от 1 м, а кърмачета и малки деца – на не по-малко от 1,5, а най-добре 2 м. Времетраенето на нагревката е малко като ходенето на плаж – с всеки изминал ден можете да се излагате на слънце все повече. Така например, ако през първия ден един голям човек е най-добре да стои на нагревка около 2,5 мин, то на 7-ия вече може 6, а на 13-ия – дори 15 мин. При децата се спазва същата зависимост, но минутите за една нагревка са още по-малко: за кърмачета 1-ви ден – 1 мин, 7-и – 3,5, а 14-и – най-много 10.
И двата модела ,,Слънце“ се захранват от 220 V мрежово напрежение и тежат около 1 кг. Въпреки че са домашни, тези лампи са използвани и в козметични салони напр. За групови профилактични нагревки в детски градини пък има други лампи – огромни и високи. Децата застават около уреда в кръг само по гащета и очила и получават силна доза УВ облъчване по цялото тяло, за да са готови да посрещат вирусите. Групови нагревки с големи кварцови лампи са правени и в санаториуми и в предприятия с т.н. вреден труд – мини, някои заводи и т.н.
Кварцова лампа Ултравиолукс
А това е най-старата БГ кварцова лампа, за която знаем до момента – Ултравиолукс 500 от началото на 60-те г., чиято горелка има 500 W мощност. Лампата е висока, монтирана върху триколесна стойка, за да се мести лесно, и има 2 рефлектора зад горелката. Над стойката има цилиндър, където са частите на електроуредбата. Това също е от големите модели за професионална употреба. Лампа Ултравиолукс все още не сме намерили, затова ожесточено я търсим. Кажете ни, ако знаете някъде случайно още да я пазят. :)
В упътването са дадени подробни инструкции как трябва да се работи с тези ключове.
Ако сме Ви харесали, бихме се радвали да харесате и нашата Фейсбук страница, за да виждате и следващите образци българска техника, които ще качваме – https://www.facebook.com/sandacite
Получете от Sandacite.BG инфо за нашите високоговорители ВВК2007А4 и ВЕ20301А!
Високоговорител ВВК2007А4
В серия от няколко публикации Ви представихме озвучителни тела, микрофони, езикови кабинети и мегафони, производство на Завод Гроздан Николов – Благоевград (в състава на ДСО Респром). Сега е ред на още 2 модела.
Кръглият модел ВВК2007А4 е монтиран в озвучителни тела за възпроизвеждане на нискочестотния спектър от звукови части, поради което се налага да работи паралелно с висококачествен високоговорител.
Номиналната му мощност е 6 вата, а ном. импеданс – 4 +/- 0,6 ома; 8 +/- 1,2 ома. Резонанснаа честота е </= 40 херца, а горната гранична честота – >/= 6000 херца. Неравномерността на честотната характеристика му е </= 12 децибела. Характеристична чувствителност (Pa.W -1/2) >/= 0,6.
Високоговорител ВВК2007А4
Коефициент на нелинейни изкривявания:
до 1000 херца – </= 3 %
над 1000 херца – </= 1 %
Размерите на говорителя са 208 х 208 х 95 мм. той се прикрепва към озвучителното тяло с винтове, фиксирани към 4 точки, разположени на 90 градуса по окръжност с диаметър 193 мм. Тежи под 1 кг.
Другият говорител, за който ще Ви дадем данни днес, е ВЕ20301А. Той е от електродинамичен тип и е предназначен е за употреба при нормални климатични условия. Употребяван е в радиограмофони, радиошкафове, озвучителни тела и други такива устройства.
Високоговорител ВЕ20301А
Ето и основните му технически данни. Мощността е 8 вата, а импедансът отново има стойности 4 +/- 0,6 ома; 8 +/- 1,2 ома. Резонансната честота е 70 херца (+/- 11), а горната гранична честота – >/= 1000 херца. Неравномерността на честотната характеристика на този репродуктор е </= 12 децибела, а средната абсолютна чувствителност (Pa.W -1/2) >/= 0,9.
Високоговорител ВЕ20301А
Размерите му са 200 х 300 х 130 мм. Когато се прикрепва към дървения корпус, винтовете на говорителя се фиксират в 4 точки на 90 градуса по окръжност с диаметър 370 мм. Този говорител тежи малко повече – 1,2 кг.
А ето тук можете да видите как разбираме от буквите и цифрите в модела на даден говорител какъв вид е:
В Sandacite.BG разкрихме втория българския касетофон – Огоста!
Касетофон Огоста
През годините нашият сайт е изнамерил немалко стари български неща, но все ни е убягвала темата за касетофона Огоста. Но неочаквано се намери един брой на списание ,,Радио, телевизия, електроника“ от м. май 1976 г., в който ясно и точно е казано, че ,,конструкторският колектив при завод ,,Електроакустика“ – Михайловград разработи и внедри в производство българския касетен магнитофон ,,Огоста“. Значи тогава го и датираме – 1976 г.
Те пишат ,,касетен“, защото под думата ,,магнетофон“ дотогава се е разбирало ,,ролков“ такъв – той е обикновено по-голям и тежък, при него лентата е с друг размер, съхранява се на ролка и при работа с нея тази ролка се закача на оста, стърчаща от магнетофона, а другият й край се присъединява към другата ролка. После пък натискате ,,старт“!
Огостата обаче е много по-лек и удобен апарат, за обикновени компакт-касети. Вижте го на снимката горе. Навремето е струвал около 140 социалистически лева. Той е преносим и може да работи както със захранване от мрежата чрез обикновен кабел, така и с 6 броя батерии 1,5 волта R20, а и от автомобилен акумулатор може да се захранва.
Предназначен е за любителско слушане и записване. В някои партиди от касетофона монтираните магнитни глави са български, а в други – италиански ,,Фотовокс“. Българските глави са тип МК12 и МК-И (изтриваща), производство на Завода за магнитни глави в Разлог. След известно наработено количество часове тези части се износват и е необходимо да се сменят с нови.
Касетофон Огоста
Самия запис можете да осъществявате от няколко източника: микрофон, от радиоприемник, от грамофон и от друг магнетофон. Огостата има входове за всичките тези източници. Имате и възможността за акустичен контрол на записвания сигнал. И при възпроизвеждане, и при запис лентата се движи от ролка към ролка със стандартната скорост 4,76 см/сек.
Касетофонът има вграден високоговорител (произвеждане в завода ,,Гроздан Николов“ в Благоевград) с изходна мощност 0,5 вата. Разбира се, това е монофонично звуковъзпроизвеждане. Честотната характеристика е 80 – 80 000 херца, а коефициентът на нелинейни изкривявания – 4 %.
Ето схемата на устройството:
Касетофон Огоста – схема
Още дfоста познания за него можете да почерпите от техническото му описание, към което Ви даваме линк тук ==> огоста-схема-техническо-описание
Друго, много важно – търсим инструкцията за употреба на касетофона, за да ни е пълен комплектът. Ако имате, пишете ни на координатите в ,,Контакти“ – ще се разберем. :)
