Кварцова лампа Ултравиолукс от началото на 60-те г.

Отново българска кварцова лампа в Сандъците – Sandacite.

Кварцовите лампи са луминесцентни източници на силни ултравиолетови излъчвания. Основният елемент в тях, който преобразува електрическата енергия в ултравиолетови лъчи, е т. нар. кварцова горелка. Кварцовата горелка е стъклена или кварцова тръба, от която е изтеглен въздухът. Тръбата е изпълнена с живачни пари и аргон. Горелката завършва на двата края с метални изводни електроди. На фиг. 2 е показана подковообразна горелка, а на фиг. 3 — права горелка.

Ако на изводните електроди на горелката се включи определено напрежение, получава се тлеещ електрически разряд, който с увеличаване на плътността на тока преминава в постоянен дъгов разряд, т. е. горелката се запалва и започва интензивно излъчване на ултравиолетови лъчи. За улесняване на запалването върху стъклената тръба на горелката е поставена тънка метална лента, свързана с един от електродите. Тази лента играе ролята на външна арматура на кондензатор, а йонизираният газ в горелката представлява вътрешната му арматура. При включване на тока най- напред се зарежда металната лента, а след това вътрешната арматура, т. е. зареждането предизвиква активизиране на газовите йони и улеснява запалването на горелката. На фиг. 4 е показана принципната схема на кварцовата лампа Ултравиолукс-500, произвеждана в България в началото на 1960-те години. Тази лампа има подковообразна горелка с мощност 500 W и с помощта на автотрансформатора АТ може да се превключва да работи при мрежови напрежения 110, 127, 150 и 220 V.

Това вероятно е първата българска кварцова лампа.

Тъй като при запалването на горелката токът е близо два пъти по- голям от стационарния ток, обикновено последователно на горелката се включва дросел или омично съпротивление, които предпазват горелката от претоварване. При лампата Ултравиолукс ролята на дросела се изпълнява от вторичната намотка на трансформатора, който работи в режим на насищане на магнитопровода, и с помощта на магнитни мостове може да се регулира режимът на работа на горелката. Кондензаторът 1 микрофарад, който се включва с помощта на бутона Б, и съпротивлението 2 мегаома, свързано с металната лента, служат за осигуряване на запалването на горелката. На заглавната фигура е показан общият вид на кварцовата лампа Ултравиолукс-500. Тя се състои от монтирана върху три колелца основа с цилиндър, в който са монтирани мрежовият трансформатор-дросел, кондензаторът, съпротивлението, волтажният разпределител, бутонът и мрежовият ключ. Горната част на лампата, свързана с основата посредством метална тръба, се състои от два peфлектора, изводни клеми и горелка. Лампата има трижилен шнур и щепсел със заземена клема. Включването й става, като се завърти мрежовият ключ в положение І. Ако горелката не се запали, натиска се и се отпуска неколкократно бутонът, който включва кондензатора 1 микрофарад.

Кварцовите лампи имат широко приложение. Те се използват при лекуване на ревматизъм, кожни заболявания, носно-гърлени заболявания, ишиас, астма, малокръвие и др.

Ето още нещо по темата, което може би ще Ви е интересно:

https://www.sandacite.bg/кварцова-лампа-слънце-ръководство-за/

Литература:

Рабов, С., и др. Електротехнически наръчник. Ч. ІV – Електромедицински апарати. София, Наука и изкуство, 1957.

Маринчев, К., и др. Електромедицински апарати. София, Нар. просвета, 1958.

Българска кварцова лампа Слънце – по-стар модел

Българска кварцова лампа Слънце в Sandacite.BG!

Кварцовата лампа Слънце е известна на много хора, но те обикновено имат предвид по-късната й версия. Ние обаче, верни на ищаха си да изравяме изпод пластовете на времето колкото се може по-стари български неща, успяхме да изнамерим по-ранен неин модел! Той се произвежда в Завода за електромедицински апарати в София от 1968 г.

Тази портативна кварцова лампа е комбиниран източник на ултравиолетови и инфрачервени лъчи. Както знаем, при облъчване с ултравиолетови лъчи се повишават защитните сили на организма и той става устойчив на заразни и простудни заболявания. Ултравиолетовите лъчи улесняват образуването на витамин D в организма и по този начин действуват антирахитично. Освен това, този тип лечение намалява болките при невралгия, ишиас и други заболявания, увеличава пигмента на кожата и ускорява лечението на открити рани, като намалява опасността от инфекции. Използвана за излъчване на инфрачервени лъчи, лампата намира приложение при лекуването на възпалителни процеси — синузит, зъбобол, болки в ушите и др.

Ултравиолетовите лъчи се изпускат от горелка (специална тръбичка с благороден газ), която се запалва с електрически ток. Инфрачервените лъчи се получават чрез обикновени отоплителни тела, работещи в специален режим.

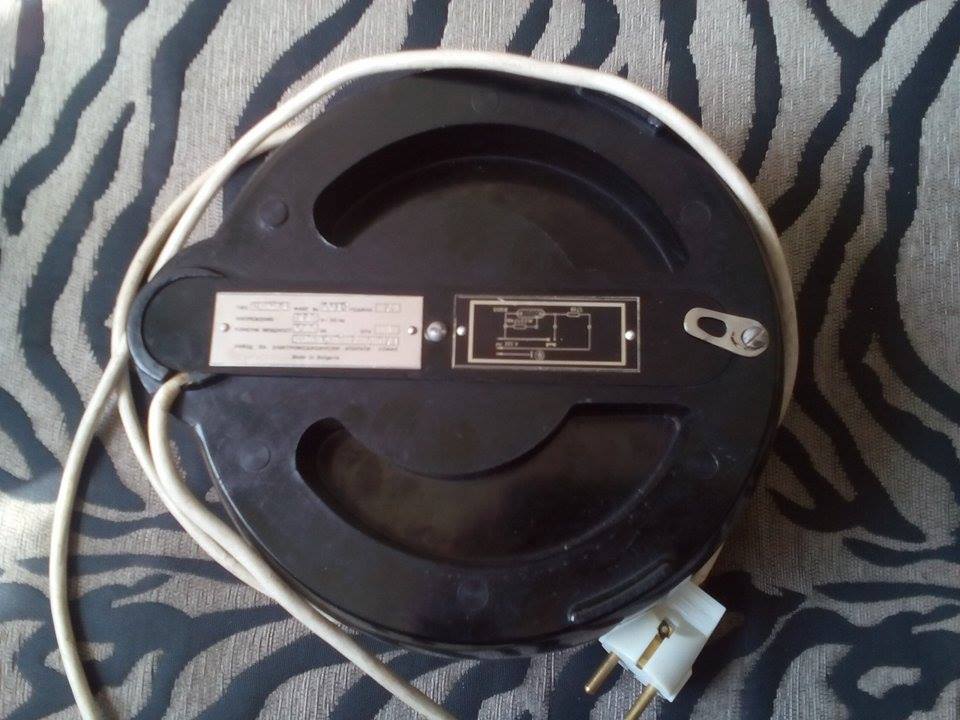

кварцова лампа Слънце Kvarcova lampa slance

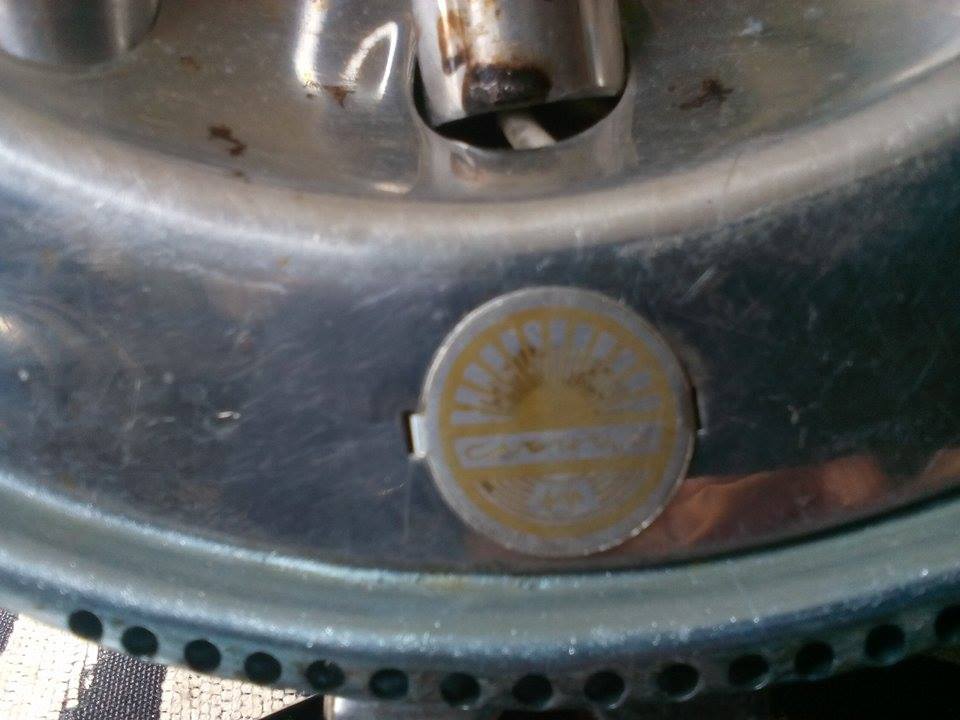

Рефлекторът е алуминиев, защото е съобразен с изисквания за възможно най-голямо отражение:

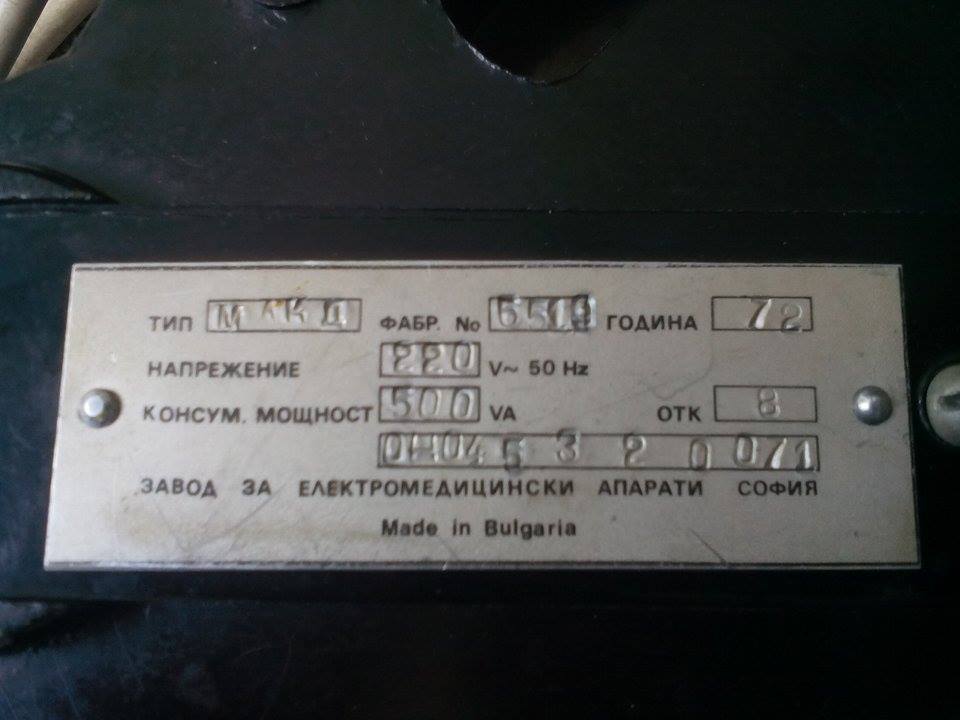

Завод за електромедицински апарати София Zavod za elektromedicniski aparati Sofiya

Държателят е стоманен, а дебелината на листа е 1 мм. Теглото на лампата е около 1 кг.

Портативната кварцова лампа е предназначена за широка употреба – най-вече при домашни условия. За да се пренася лесно, са й предвидили удобен и практичен калъф.

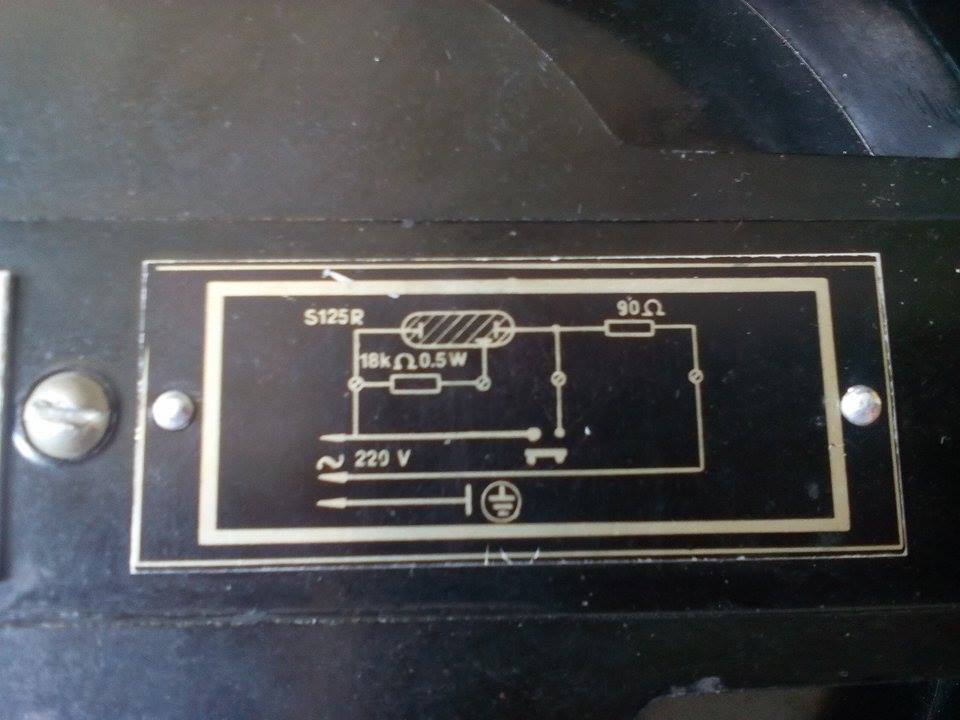

Схема кварцова лампа Shema kvarcova lampa

По-разпространена е следната, по-късна версия на кварцовата лампа – http://www.sandacite.bg/%D0%BA%D0%B2%D0%B0%D1%80%D1%86%D0%BE%D0%B2%D0%B0-%D0%BB%D0%B0%D0%BC%D0%BF%D0%B0-%D1%81%D0%BB%D1%8A%D0%BD%D1%86%D0%B5-%D1%80%D1%8A%D0%BA%D0%BE%D0%B2%D0%BE%D0%B4%D1%81%D1%82%D0%B2%D0%BE-%D0%B7%D0%B0/

А ето тук нещо още по-интересно – попаднахме на по-стара българска кварцова лампа, която изглежда да е първата! Ще я разгледате ли? :) Ето:

Кварцова лампа Ултравиолукс от началото на 60-те г.

Един материал на Сандъците – Sandacitе!

Кои са българските кварцови лампи?

В Sandacite.BG описваме историята на българските кварцови лампи.

(Статията е публикувана от автора за първи път във в.к Fibank News – издание на Първа инвестиционна банка (Fibank) – брой 164, 14 февруари 2020 г. ==> https://fibank.bg/uploads/_FibankNEWS/docs/FibankNEWS_156.pdf.)

Съществуват немалко електромедицински устройства, употребявани в дома, а едни от най-ползваните са кварцовите лампи. Тук ще видим с какво ни помагат те и с какво се отличават българските такива.

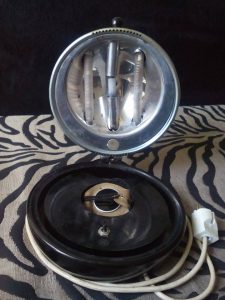

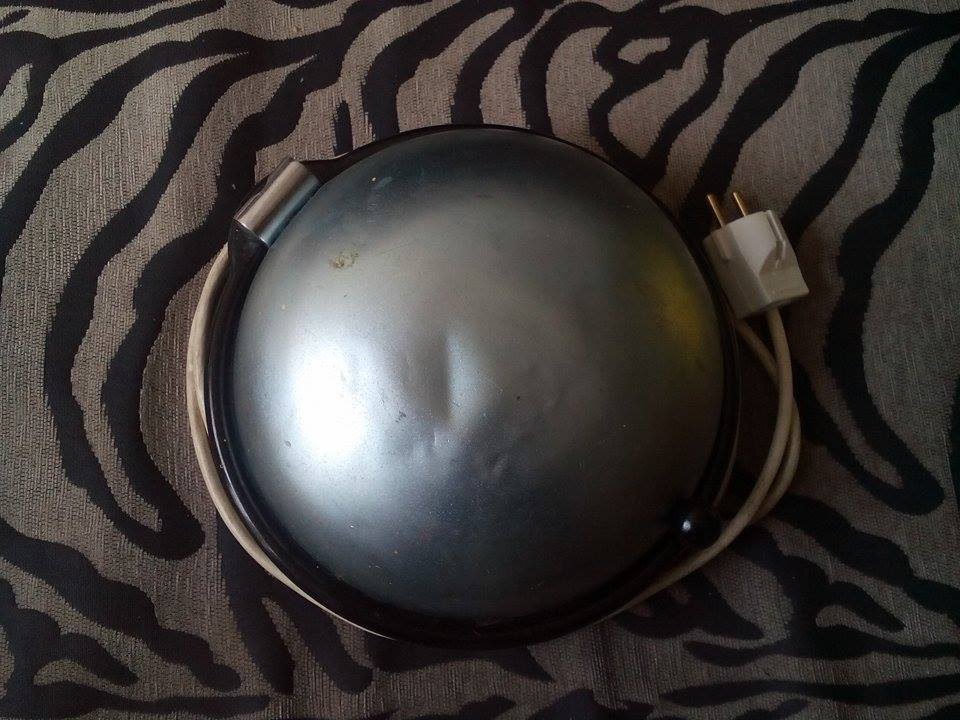

През 1968 г. Заводът за електромедицински апарати в София пуска първата българска домашна кварцова лампа, наречена ,,Слънце“. Виждате я на снимката горе. Тя наподобява паница с полусферичен похлупак, който се повдига, за да се използва уредът. От вътрешната страна на капака е закрепена тръбичка от кварцово стъкло (горелка с газ аргон и живачни пари), от която е изтеглен въздухът, за изпускане на ултравиолетови лъчи. Около нея има 2 нагревателя, работещи в специален режим, които са източник на инфрачервени лъчи. Държателят на нагревателите е стоманен, а рефлекторът – алуминиев. Той е съобразен да отразява възможно най-силно. Капакът се захлупва и лампата се пренася удобно в калъф.

Лампата се управлява от един бутон в средата на ,,паницата“. Има различни режими на работа на нагревателите според това какви лъчи желаете да изпуска лампата по време на нагревка. Ултравиолетовите усилват имунитета на организма срещу простудни заболявания (настинки), улесняват образуването на витамин D в организма и успешно предотвратяват развиването на рахитични заболявания у децата. УВ лъчите увеличават пигментацията на кожата, ускоряват зарастването на открити рани и убиват голямо количество вируси и бактерии, срещу които бъдат насочени. По този начин могат да се намалят болките при невралгия, ишиас и други заболявания. Ако в жилището вече има болен човек, то УВ светлината няма да позволи заразата да проникне и у други. Инфрачервените лъчи имат и полезно действие при лекуването на възпаления като синузит, зъбобол, отит и т.н.

През 1982 г. излиза ново ,,Слънце“ с променен дизайн, което става доста по-популярно. Нагревателите са същите, но вече няма капак и чрез ос лампата е окачена на стойка, за да се завърта по-нагоре или по-надолу, според нуждата.

Отзад имаме два ключа – единият е за мрежовото напрежение и чрез него включваме самата лампа, а другият е за определяне на режима на работа – само ИЧ или ИЧ и УВ лъчи.

**Завод за медицинска апаратура Софхя – кварцова лампа Слънце**

Преди да използвате такава лампа, избършете нагревателите с мек плат, защото прахът поглъща част от УВ лъчите и намалява интензивността на излъчването. И когато лампата работи, не пипайте тръбичките, че са горещи! Друго правило е да не гледате в горелката с незащитени очи, защото при продължителен поглед можете да ги увредите. Първо си слагате специални предпазни очила и заставате на не по-малко от 80 см пред лампата. Самите нагреватели заработват напълно до около 5 мин след включването.

Ето я и лампата включена и в двата режима на работа:

Колкото по-малък е човек, толкова по-далеч от лампата трябва да стои, когато му правят процедура – децата на не по-малко от 1 м, а кърмачета и малки деца – на не по-малко от 1,5, а най-добре 2 м. Времетраенето на нагревката е малко като ходенето на плаж – с всеки изминал ден можете да се излагате на слънце все повече. Така например, ако през първия ден един голям човек е най-добре да стои на нагревка около 2,5 мин, то на 7-ия вече може 6, а на 13-ия – дори 15 мин. При децата се спазва същата зависимост, но минутите за една нагревка са още по-малко: за кърмачета 1-ви ден – 1 мин, 7-и – 3,5, а 14-и – най-много 10.

И двата модела ,,Слънце“ се захранват от 220 V мрежово напрежение и тежат около 1 кг. Въпреки че са домашни, тези лампи са използвани и в козметични салони напр. За групови профилактични нагревки в детски градини пък има други лампи – огромни и високи. Децата застават около уреда в кръг само по гащета и очила и получават силна доза УВ облъчване по цялото тяло, за да са готови да посрещат вирусите. Групови нагревки с големи кварцови лампи са правени и в санаториуми и в предприятия с т.н. вреден труд – мини, някои заводи и т.н.

А това е най-старата БГ кварцова лампа, за която знаем до момента – Ултравиолукс 500 от началото на 60-те г., чиято горелка има 500 W мощност. Лампата е висока, монтирана върху триколесна стойка, за да се мести лесно, и има 2 рефлектора зад горелката. Над стойката има цилиндър, където са частите на електроуредбата. Това също е от големите модели за професионална употреба. Лампа Ултравиолукс все още не сме намерили, затова ожесточено я търсим. Кажете ни, ако знаете някъде случайно още да я пазят. :)

В упътването са дадени подробни инструкции как трябва да се работи с тези ключове.

Ръководство – http://sandacite.bg/tehnicheska_literatura/kvarcova-lampa-slance-instrukciya.pdf
