И такаа, други приятели, продължаваме екскурзията из българските електроуреди от края на 50-те г. След като вече Ви показахме първата, сега ще Ви запознаем с хронологически третата българска пералня от началото на производството на тези уреди в България през 1953 г.  Представяме Ви ЕП`60!

Как работи този същи казан? Въртящата се в казанчето перка (ще я видите малко по-долу) завихря топла вода, в която предварително сте настъргали сапунче – това е перилният препарат едно време. Насапунисаната вода преминава през тъканта на дрехите и разтваря нечистотиите по тях.

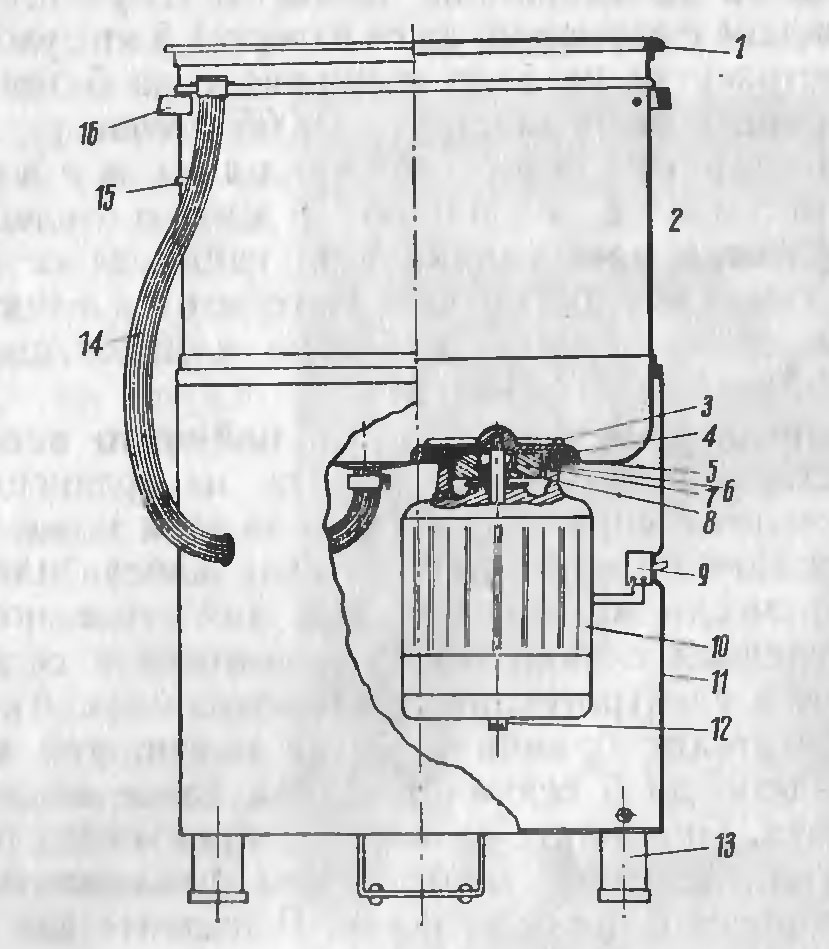

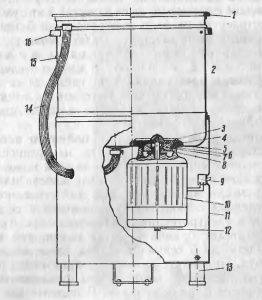

Ето съставните части на пералнята (цифрите са според номерацията на елементите на долната схема). Съществува цилиндрично казанче 2, към което чрез фланеца 4 е закрепен фланшово оформеният електродвигател 10. Под фланеца, който се навива в електродвигателя, е поставена уплътнителна картонена шайба 5, напоена с миниум. Перката 3 е навита направо върху вала на двигателя чрез лява резба. Във фланеца се намира набивка от памучно въже 8, напоено с графитно-лоена смес, която се притиска от салниковата гайка 7 и служи като водоуплътнител. За добрата работа на пералника е необходимо на всеки 300 работни часа салниковата гайка да се натяга

На дъното на казанчето е заварена къса тръба с присъединен към нея гумен маркуч 14 за изтичане на замърсената вода. По време на рабо­та маркучът се закачва с кука на специална скоба. В горния край на казан­чето е валцован ръб 15, показващ нивото, което трябва да достигне изпи­ращият разтвор. Казан­чето заедно с електродви­гателя е монтирано върху кожух 11, на долния край на който се намират кра­ката 13. Всички метални нетоководещи части са свързани токопроводно и са присъединени към заземителната клема, която намира в долния край на кожуха. На кожуха е монтирано електрическо ключе 9 за включване и изключване на електро­двигателя. То се свързва с електрическата мрежа чрез гумиран кабел, дълъг 2,5 м, с щепсел 6 А. В горната външна страна на казанчето са закрепени две дръжки 16 за преместване на пералнята. Тя се покрива с капак 1, когато не се работи с нея.

(Да отбележим, че някои серии от тези перални машини имат малка разлика – те са снаб­дени с маншетен каучуков уплътнител с графитно-лоена набивка и салникова гайка.)

Размерите са следните — диаметър 410 мм, височина 740 мм; тегло 30 кг.

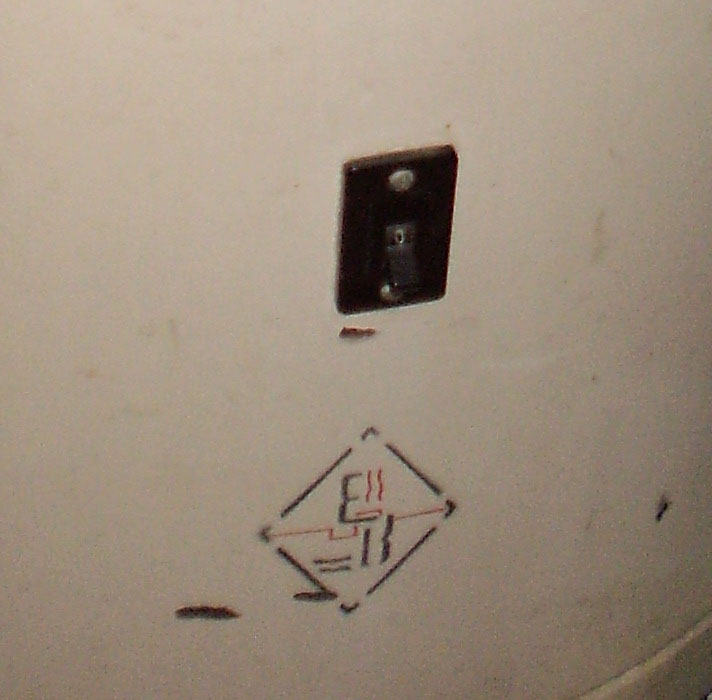

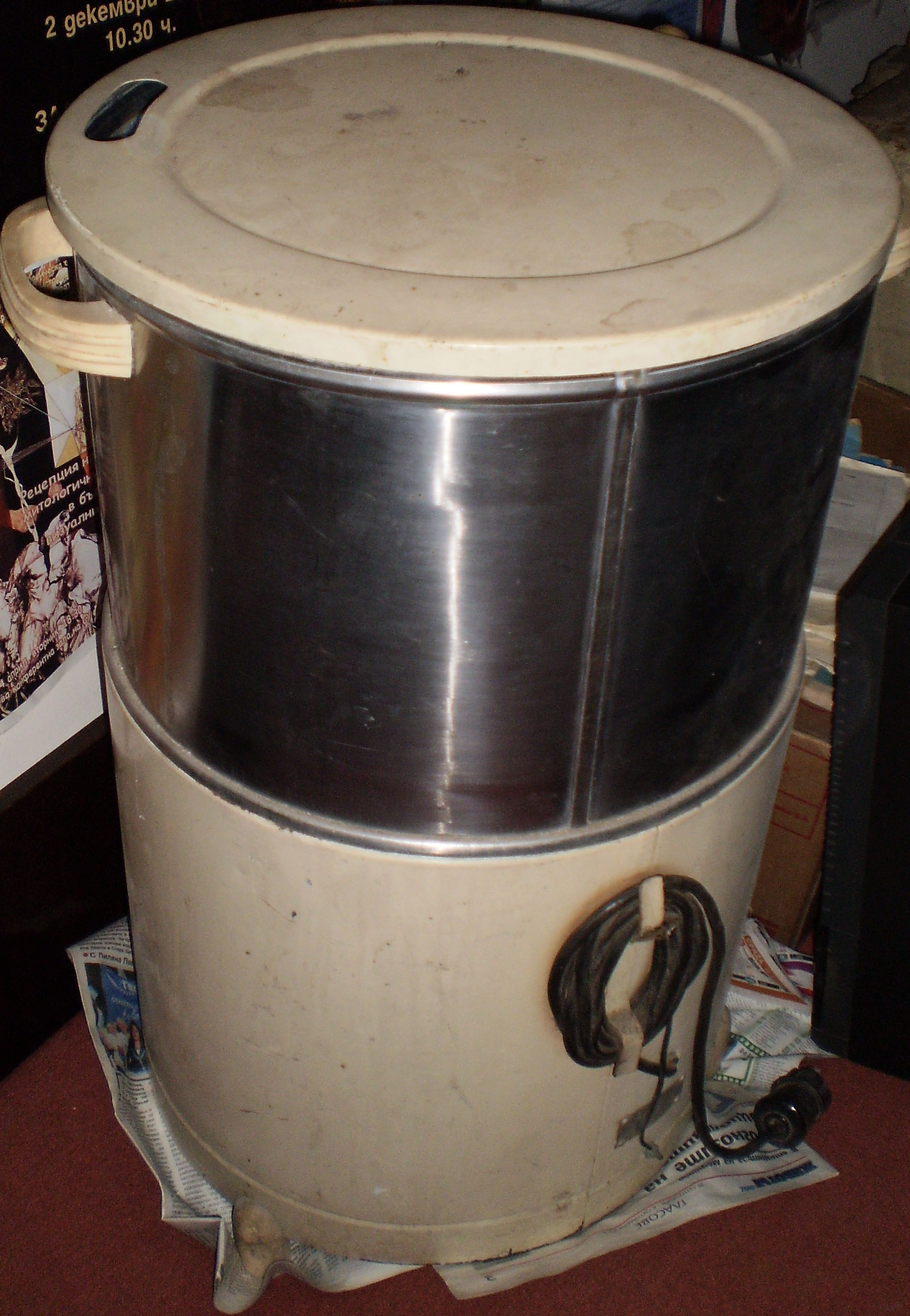

На първата снимка виждате общия й изглед откъм предната част, а на тази отгоре – бакелитовият пускателен ключ със степени 1-0 и под него първото известно лого на Елпром Варна. Запомнете добре – ЕВ – Елпром Варна! Същото лого сте виждали и на много други електроуреди.

На задната й страна виждаме конзолите с навития около тях кабел, чийто щепсел е от първите Шуко – между другото, напълно оригинален!

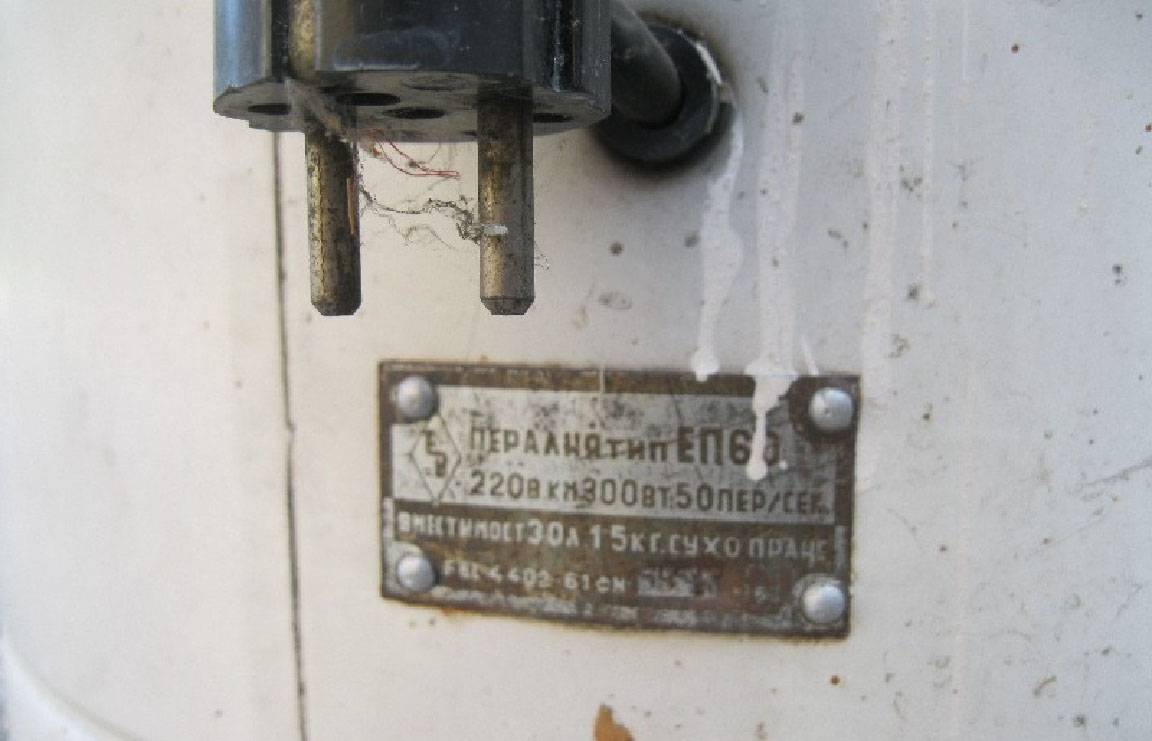

Табелката с техническите данни — номинално напре­жение 220 В; номинална мощност 300 Вт; работен обем на казанчето 30 л; електродвигател асинхронен с пускова намотка и центробежен изключ­вател:

Няма лъжа, няма измама – наистина е ЕП`60. 30 литра вместимост, 300 вт, 1,5 кг сухо пране.

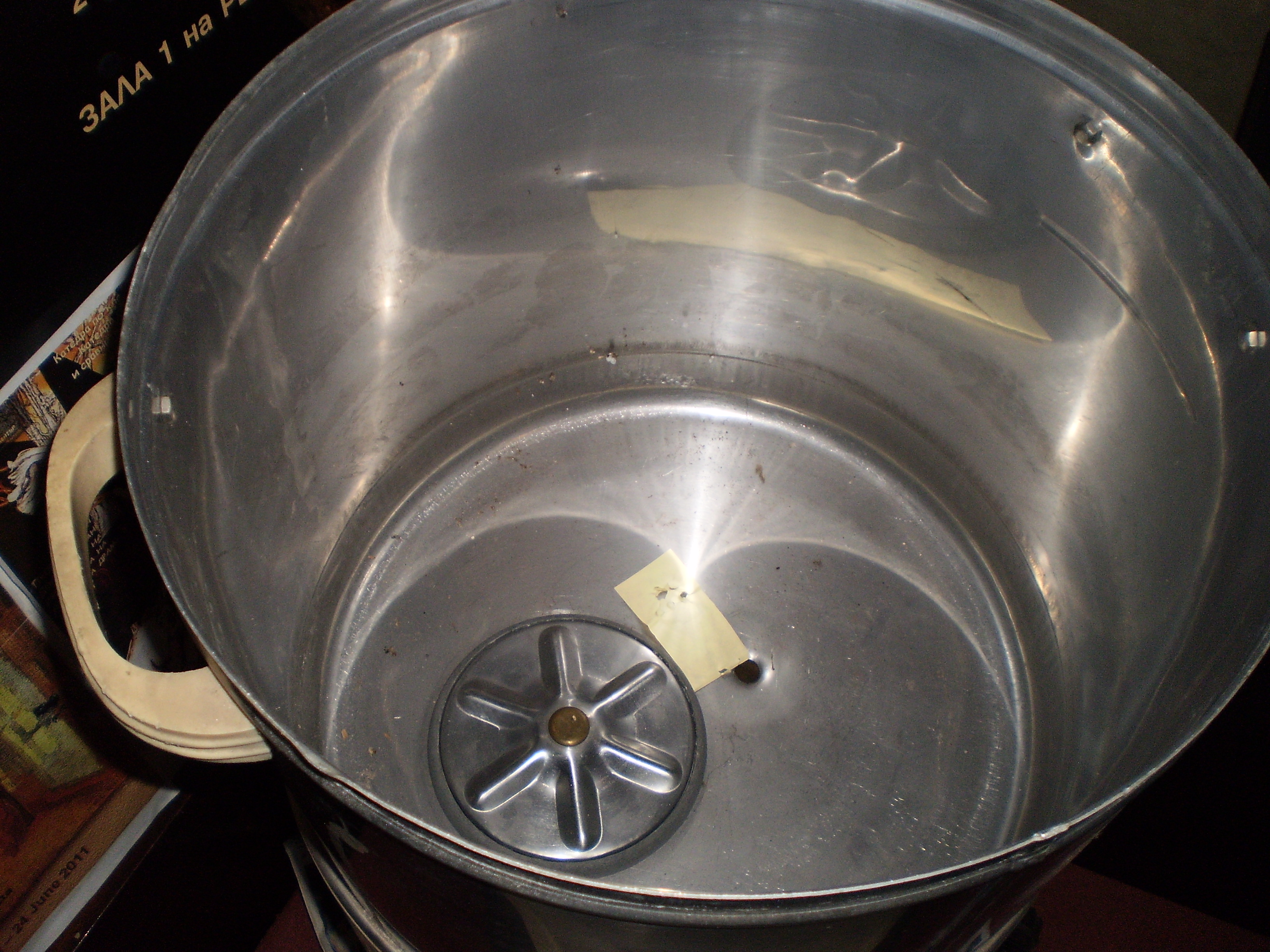

Когато я отворим, виждаме няколко важни неща…

Електродвигателят, който задейства пералнята, е разположен под казана. Перката е монтирана  направо на вала на електродвигателя. Както виждате по-долу, насоката в оформлението е била ребрата да не бъдат особено изпъкнали, за да не се захващат дрехите в тях. Но независимо от този стремеж, перивото все е намирало начини да се запре в процепа между диска и казана :) И съответно после оттам трябва да го извади грижливата домакиня…

С едно зареждане тази красавица е възможно да Ви изпере цели 1,5 кг сухо пране. Това е максимумът! И нещо интересно – най-дългото времетраене на един перален сеанс (така да се каже) е не повече от 5 минути – в противен случай заводът предупреждава, че е възможно да се явят повреди в електродвигателя!

Дупката в центъра е за оттичане на мръсната вода, а съвсем до нея виждате билетчето, с което бе таксувана пералнята ни в градския транспорт. :)

Теглото на цялата пералня е 30 кг, което значи, че не е особено трудно тя да бъде премествана с помощта на удобните странични ръкохватки. Имат един-единствен недостатък – малко са остри и при продължително носене започва да става неудобно на пръстите.

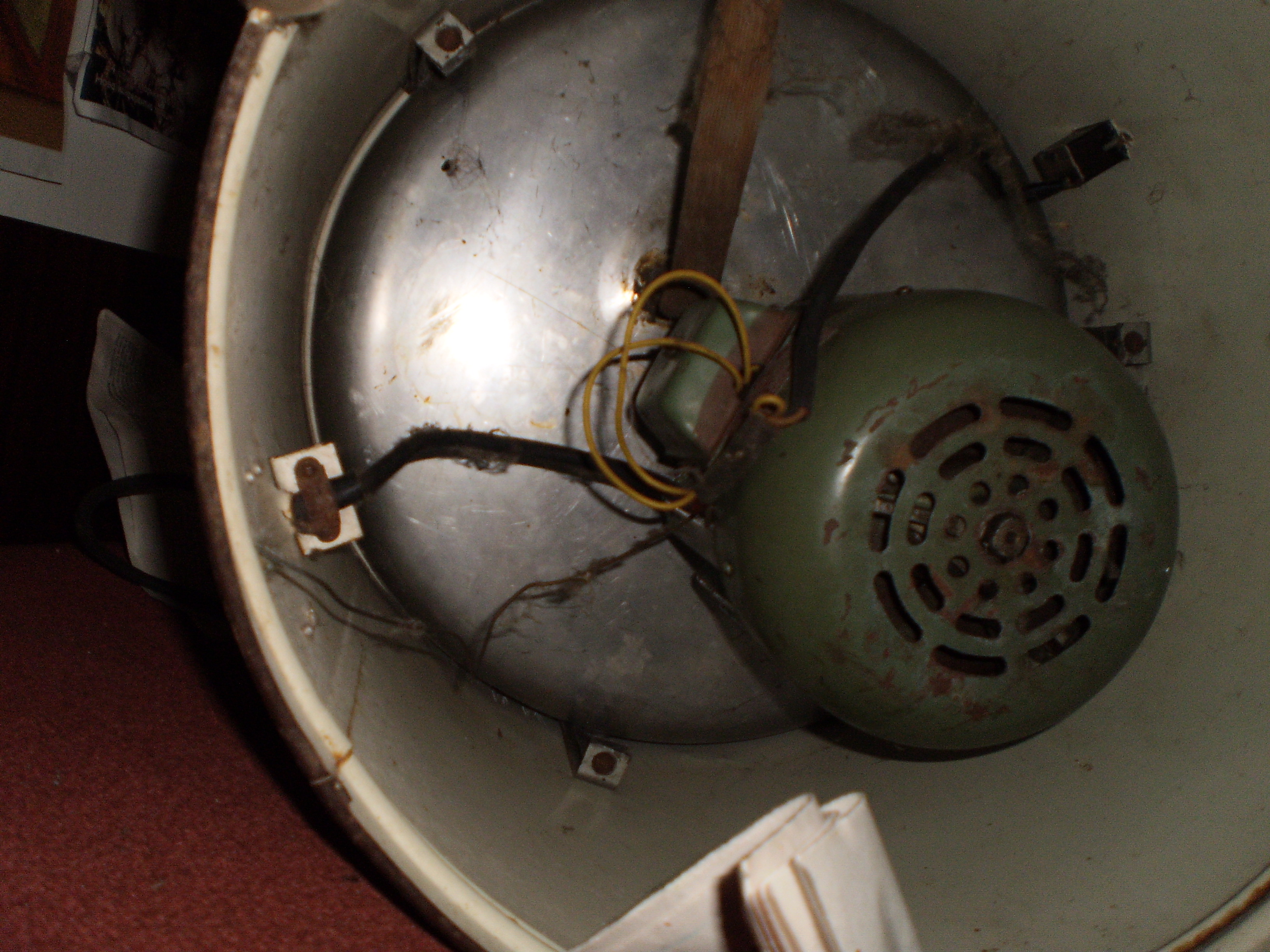

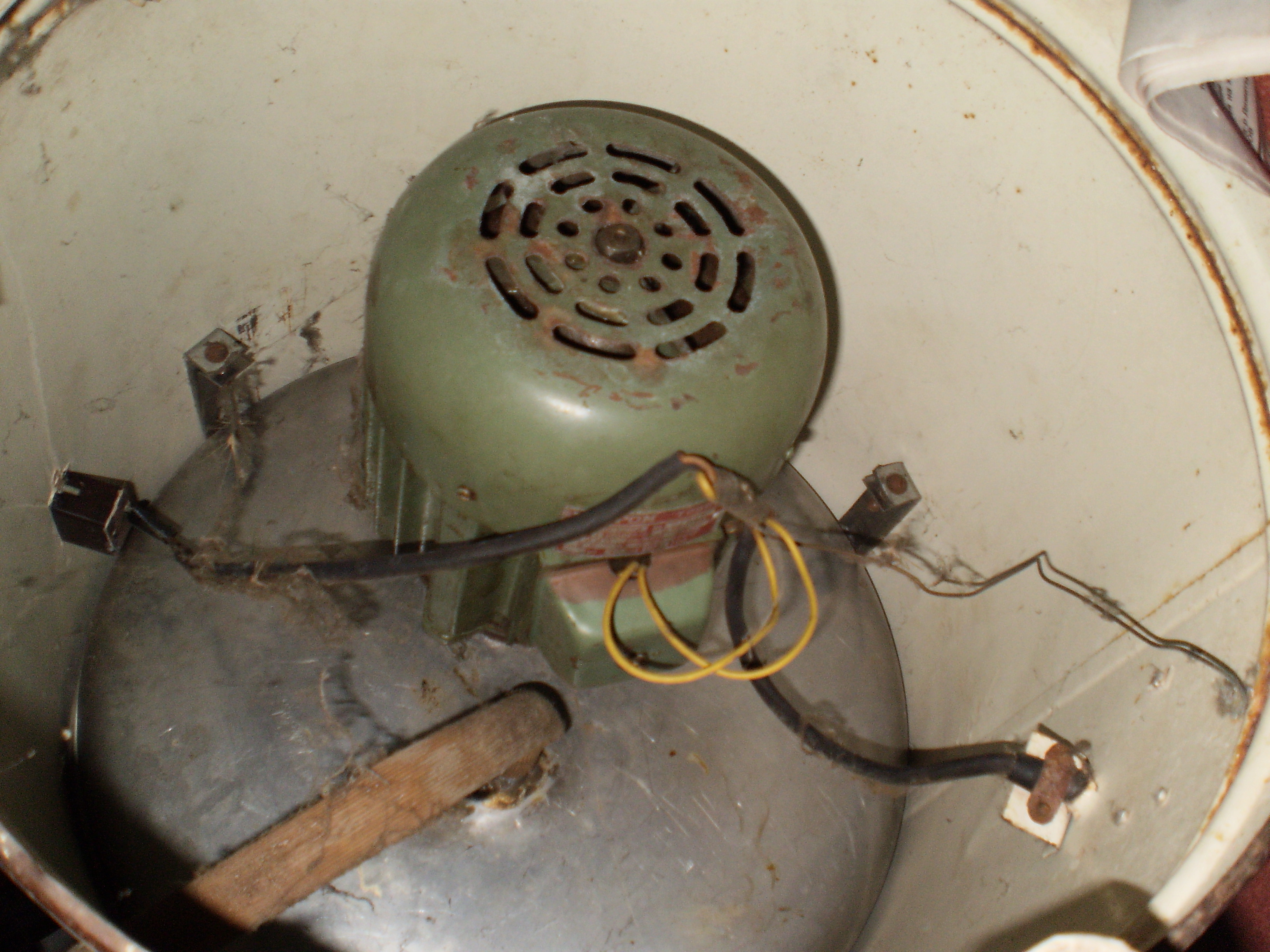

Ето и как изглежда пералнята отдолу:

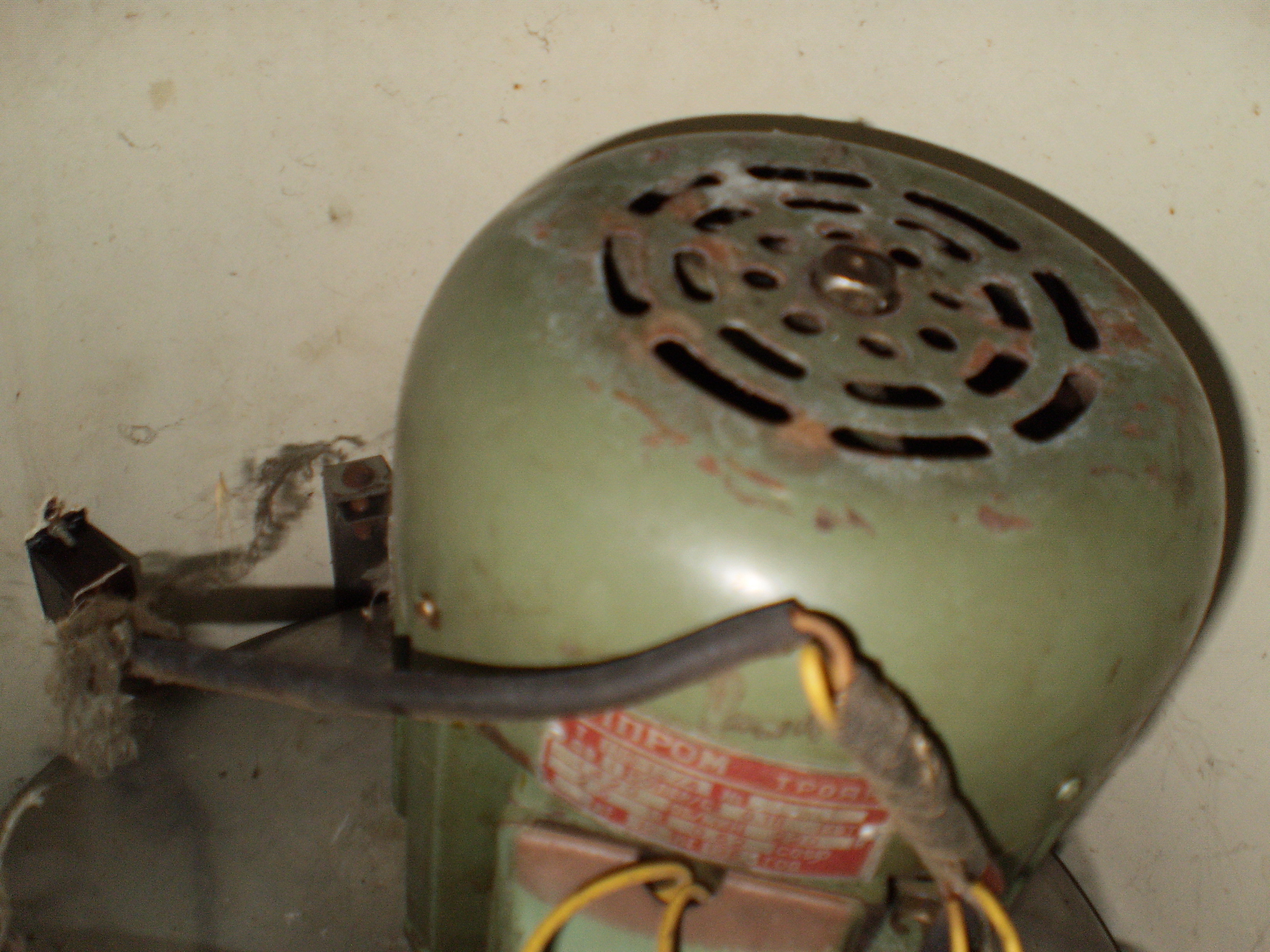

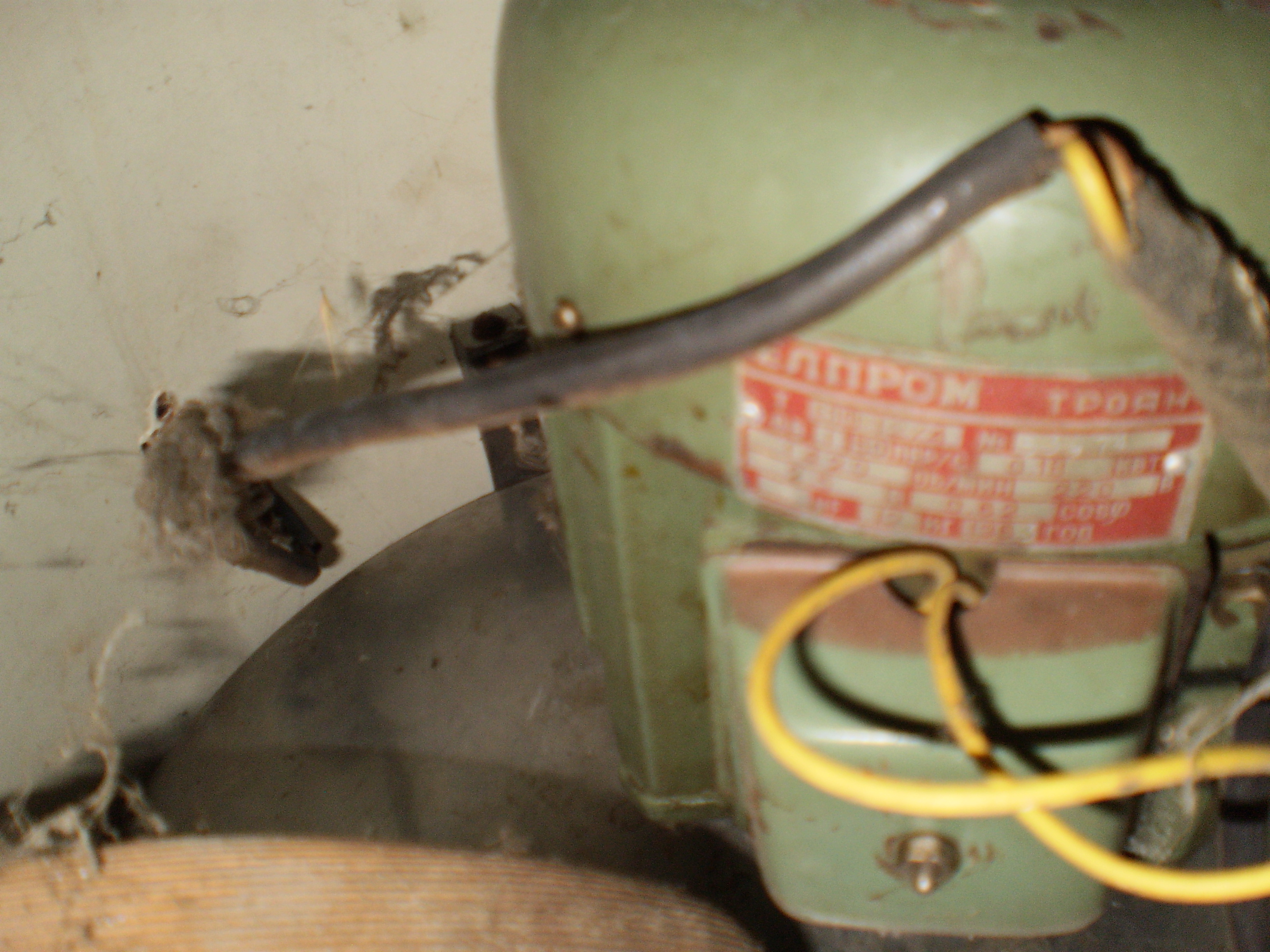

Електродвигателят е производство на Елпром Троян,  асинхронен със съпротивителна пускова намотка и и центробежен пусков изключвател. Между другото, за добрата работа на пералнята е нужно на всеки 600 работни часа лагерите на електродви­гателя да се измиват с бензин и да се смазват с грес «М» (БДС 1416—53). Ако го намерите… ако не, вижте негов заместител по качества. :D

А сега почти накрая сме, нека да Ви напътим малко за повредите на ЕП`60-ката. Че утре, ако Ви се развали, как ще си я оправите?! И така, слушайте внимателно…

Повредите на пералнята са най-често в електро­двигателя и водоуплътненията на фланеца Ако двигателят е спрял, това може да е заради прекъсване на контакта, щепсела, кабела или други електрически връзки, или пък самият ел-двигател да е повреден. В последния случай той трябва се демонтира и да се даде за ремонт в електротехнически сервиз.(Демонтирането на двигателя се извършва, след като перката е снета и със спе­циален ключ се раз­вие фланецът 4. Вече като Ви го върнат готов, сглобяването на перал­нята става по обра­тния ред.)



Ако елек­тродвигателят бръмчи и не се върти, той веднага (най-късно до 5 секунди) трябва да се изключи от мрежата Причините за такава повреда са следните: прекъсната пускова намотка, дефектен центробежен изключвател или претоварена с дрехи пералня. В първите два случая двигателят се снема за ремонт, а в последния е необходимо да се извади част от прането.

Когато има дефекти във водоуплътненията на фланеца, от казанчето тече или капе вода. Ако пропускането на вода е между казанчето и фланеца на двигателя, необходимо е да се притегне фланецът 4 или да се смени уплътнителят. За тази цел предварително отвийте перката чрез въртене по часовниковата стрелка, като с подходящ ключ дръжте неподвижно сво­бодният край на вала 12.

При пропускане на вода покрай вала на електродвигателя пък отвийте пер­ката по гореописания начин и след това със специален гаечен ключ натегнете салниковата гайка в посока на часовниковата стрелка. Ако ли пък това не помогне, поставете нова салникова набивка.

Повече за ЕП`60 можете да разберете от приложената документация:

– техническо описание и ръководство за употреба на пералнята

– ръководство за отстраняване на по-елементарни повреди по пералнята

– ръководство за употреба на електродвигателя

– гаранционна карта на пералнята

Заповядайте всичкото това – ЕП`60

Коментари можете да отправяте тук – http://www.sandacite.bg/forum/viewtopic.php?f=44&t=5091

Българската електрическа ютия Ракета е в Sandacite.BG!

Преди електрическите ютии народът също си е гладил дрехите, ама с ютии въглищарки! :)

Първите български електрически ютии се появяват след 1934 г., когато започват да се произвеждат напр. от фирмата ,,Едисон“ в София, но поради все още малката разпространеност на електроенергията по домовете Това започва промяната става по-масова през 50-те г. Около 1955 г., когато в производство влиза ето тази чудесия. Тя е изработвана за работа с мрежово напрежение 150 и 200 волта и потребява мощност 450 вата. Тежи 2,65 кг.

Да разгледаме конструкцията. Ракетата се състои от чугунена основа, която от долната (външната) стра­на е добре шлайфана и никелирана. Това е работната (гладеща­та) страна. Горната (вътрешната) страна е вдлъбната. Там всъщност е поместена на­гревателната плоча, която представлява керамична материя с набита в нея нагрева­телна спирала.

Към основата на ютията са навити две шпилки, които фиксират положението на капака и същевременно служат за закрепване на дръжката към ютията.

Върху нагревателната плоча е по­ставен азбестов картон, а над него — чугунена плоча. Предна­значението на плочата е да акумулира известно количество то­плина през време на престоите на ютията, за да я връща при гладене. Две гайки, навити върху шпилките, притягат тази плоча и нагревателната плоча към основата.

На задната част на ютията са гравирани техническите данни на ютията – напрежение, мощност, и др. (между които и на кое БДС отговаря -1731-54 (Ютии електрически).

Тази не е чак толкова стара – вече е на 220 волта и е произведена чак 1960 г.

Тук е и мястото да споменем най-характерната особеност на ютията Ракета. Тя няма  терморегулатор! Тоест включваш, загрява се и гладиш – едва тогава изключваш и уредът се охлажда! Отделно, конструкцията й е такава, че не позволява да се остави в изправено положение, за да не нагрява силно мястото, където е оставена. И това е така поначало – както през време на първоначалното й загря­ване, така и през време на паузите при гладене и след край на работата.

Комбинацията от горните два фактора е твърде важен проблем, защото, ако горещата гладеща повърхност на ютията падне и се застои продължително върху дъската за гладене, може да я прогори като стой-та-гледай! Такива случа са известни не един и два. Забравена върху по-запалими материали,  от тази ютия може и пожар да стане – това даже си го пишат в литературата за нея!

Именно поради горната опасност  Ракетата да се поставя винаги върху топлоизолационна материя като азбест, порцелан и др. Попадали сме и на друг екземпляр, при който са предвидени керамични крачета, на които можете да я поставите временно, докато още е гореща, а не искате нагорещеното желязо да изгори плоскостта.

А сега да проверим дали можем да отстраним евентуални повреди по нашата Ракета!

При евентуална повреда на нагревателя, което може да се случи след доста дълга употреба на ютията, той не може да се поправи и трябва да се замени с нов. Подмяната на нагре­вателя става по следния начин.

Най-напред се отвиват и из­важдат двете винтчета и глухи гайки, които придържат бакелитовата дръжка към ламаринената шина. След изваждането на дръжката под нея се виждат две гайки, които притягат шината към капака на ютията. Отвиват се двете гайки, което вече дава възможност да се извади шината, двете гилзи, на­миращи се под нея, а след това и капакът. Следва отвиването на гайките, които притягат краищата на нагревателната спирала към контактните щифтове, с което капакът напълно се осво­бождава. Отвиват се двете гайки, притягащи горната плоча. Това позволява да се извадят последователно горната плоча, азбестовият картон и повредената нагревателна плоча.

Сглобя­ването на ютията става по обратния ред. След като се постави резервната нагревателна плоча, над нея се нареждат последова­телно азбестовият картон, горната плоча и двете шайби, след което се притягат с две гайки, навити върху шпилките. За да могат да се притегнат краищата на нагревателната спирала към контактните щифтове, капакът се поставя в изправено положе­ние до задната част на основата. След притягането на краи­щата към контактните щифтове капакът се намества, за да заеме нормалното си положение. Тук обаче се внимава при затваряне на капака краищата на спиралата да не се допрат един до друг или да опрат към металните части на ютията! Следва по­ставянето на гилзите и шината и притягането им с двете гайки.

Разрез на Ракетата

Накрая се поставя бакелитовата дръжка, която се закрепва към шината посредством два винта с глухи гайки.

Към капака е монтирана двущифтова кутийка и бакелитова дръжка. Ютията се включва към електрическата мрежа посредством гумиран шнур, свързван със самата ютия чрез щекер.

Още снимки и архивна и автентична информация за тази ютия можете да намерите в специалната ни тема за нея във форума – http://www.sandacite.bg/forum/viewtopic.php?f=44&t=4967&p=38483&hilit=%D1%8E%D1%82%D0%B8%D1%8F#p38483

Йеее, в Сандъците – Sandacite намерихме и печката Слънце!

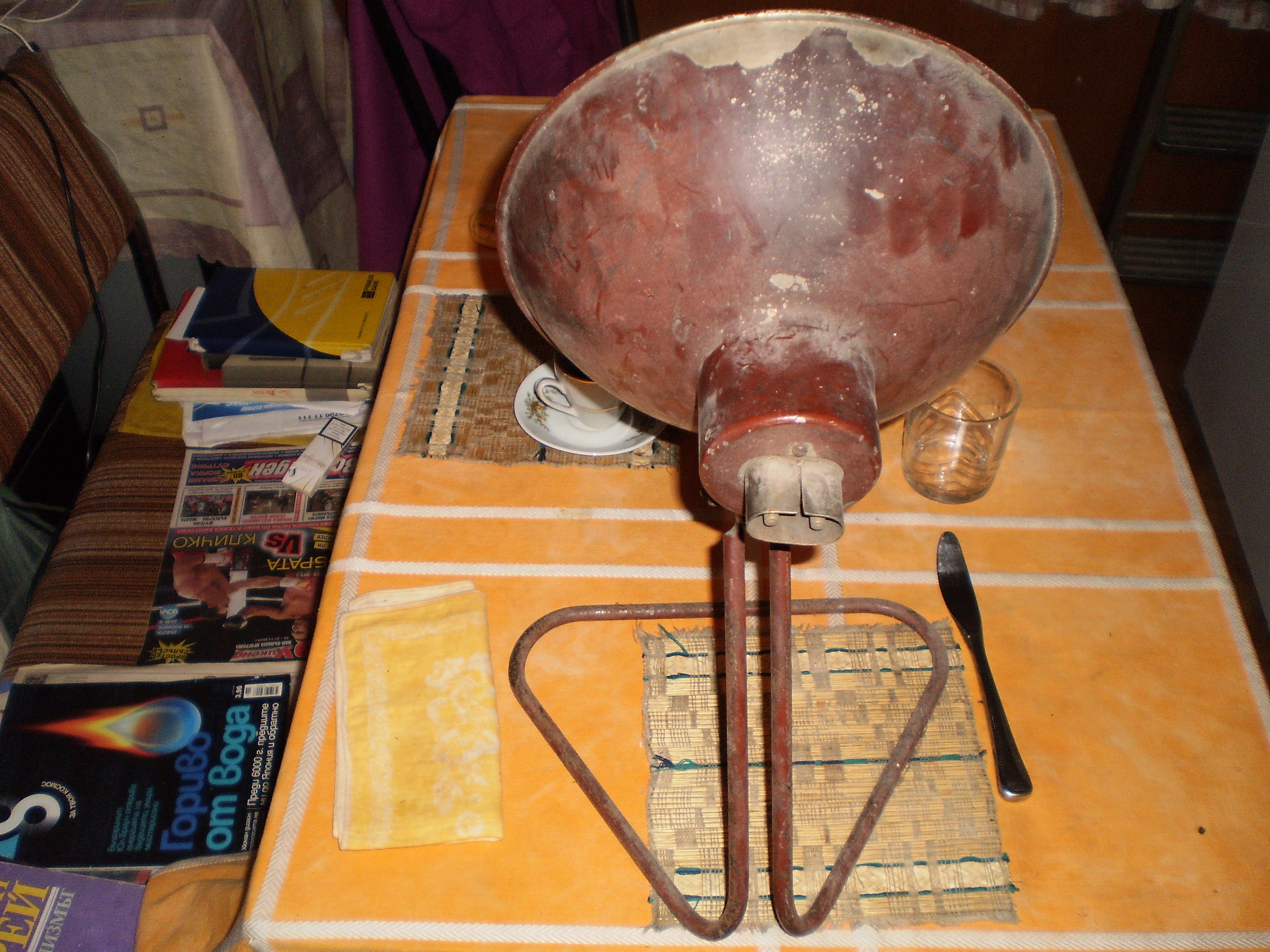

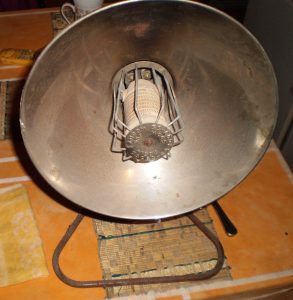

Като гледате това чудо горе, сме сигурни, че веднага ще го помислите за лампа! Но нее, това не е лампа, това е електрическа отражателна печка с тясно насочено действие, при това толкова рядка, че този екземпляр е първият и единствен, който виждаме досега. Датира от 1956 г. и се нарича Слънце!

Този причудлив уред се ражда в завод Елпром Варна. Изработва се за напрежения 150 и 200 волта и има мощност 500 вата. Тежи кило и половина и е висок 420 мм. Печката загрява бързо и е удобна за бързо затопляне на сравнително големи помещения – стаи, работни кабинети, павилиони…

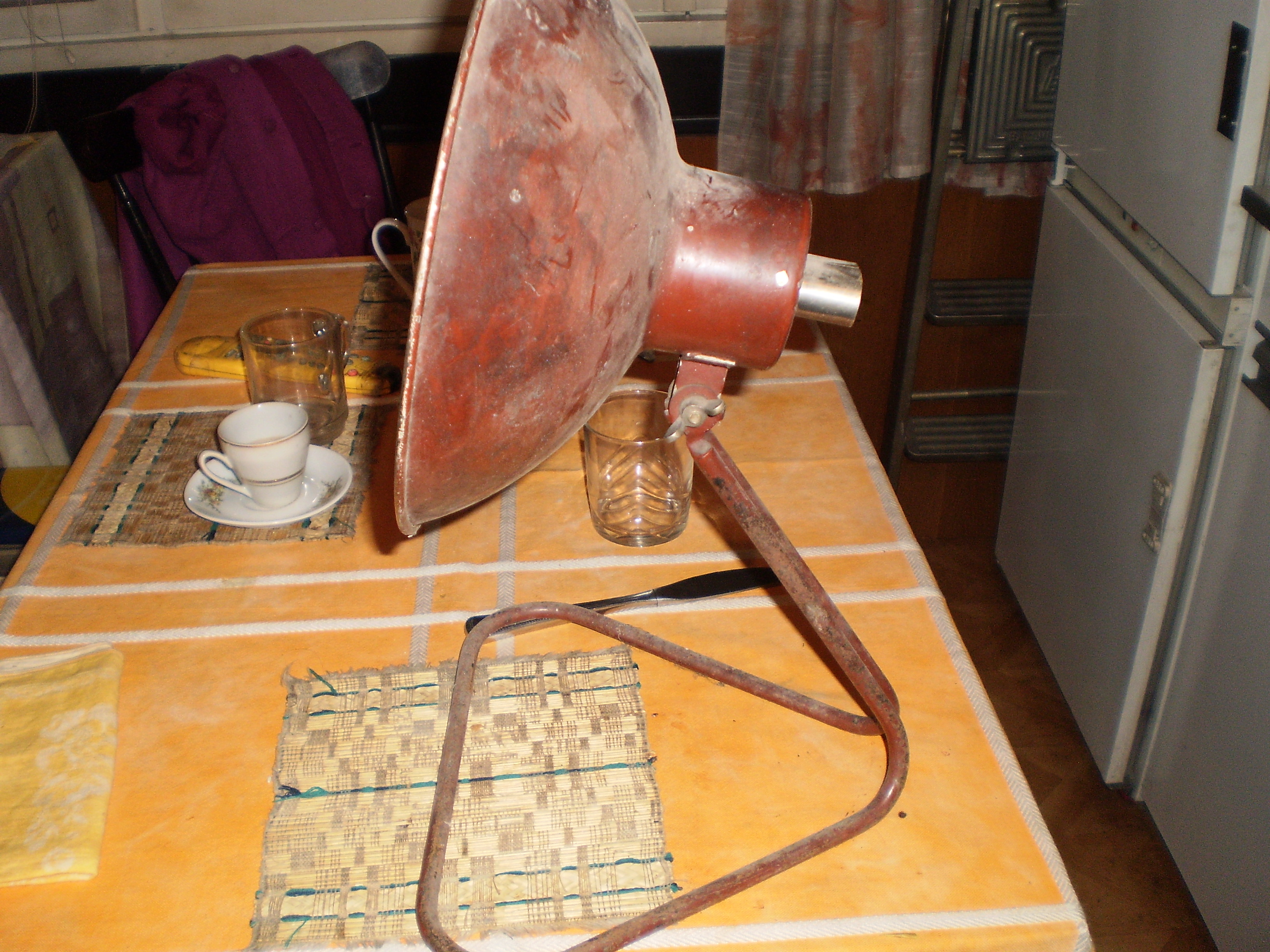

Ето я, тука е като някакъв паяк пък:

Печката се състои от стойка, изработена от стоманен профил с кръгово сечение, и има форма, осигуря­ваща добра стационарна устой­чивост. Към стойката е прикрепен отражателят (рефлекторът), който е подвижен и дава възможност да се насочва отразеният сноп светлина по на­ше желание във вер­тикално направление. Задържането на този тънък ламаринен от­ражател в желаното положение става чрез затягане на една крилчата гайка. Вътрешната повърхност на рефлектора е нике­лирана, а външната боядисана… на нашата дори и малко излющена. :)

Топлото идва от нагревателна спирала. Тя е нави­та върху кера­мичен изолатор. Към челната страна на изолатора се закреп­ва предпазна решетка, която ,,Въ варди“ от случайно докос­ване на нагорещената и намираща се под напрежение спирала.

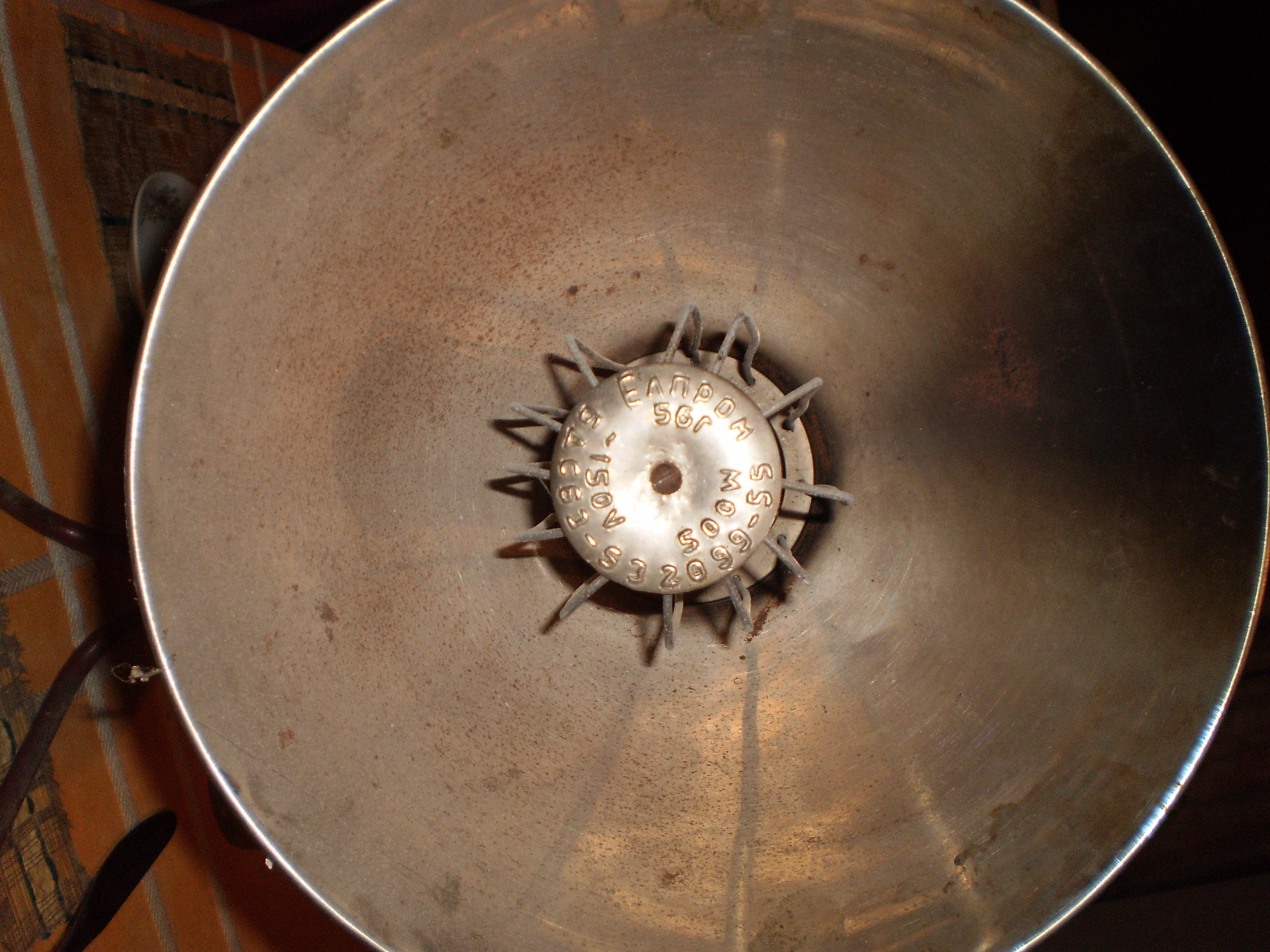

Всички необходими данни за печката, като напрежение, мощност и други, са отбелязани на капачката, която притяга решетката към керамичния изолатор. А ето ги и тях:

ЕЛПРОМ

БДС 63-532099-55

150 волта

500 вата

1956 г.

Към електрическата мрежа се включва чрез обикновен щекерен кабел – виждате горе, съединителят му е отзад на рефлектора.

А какви могат да бъдат повредите в Краля-слънце?

При повреда или прегаряне на нагревателната спирала тя може да се замени с нова. За целта най-напред се отвиват двете винтчета, намиращи се отзад на дъното на цилиндрич­ната част на отражателя, с коетo се освобождава цялата нагрева­телна система. Сега вече тя може да се извади навън. След това се отвива винтчето, което притяга капачката и предпазителната решетка към керамичния изолатор. Изважда се повредената нагревателна спирала и на нейно място се поставя нова.

Нагревателната спирала трябва добре да легне в каналчетата на изолатора, за да се нагрява равномерно. За тази цел е необходимо тя правилно да бъде разтегната, което се изпробва, когато спиралата се навие около изолатора. Правилната дължина 1 000 мм. Ако това не се спази и спиралата се разтегне по­вече, ще се наложи да я свием малко с ръка. Колкото и да се стараем обаче, това не можем да го сторимправилно, и ще се получат места с много близки една до друга навивки. Това ще доведе до по-бързото прега­ряне на спиралата в тези места. Извод – навивайте спиралата около изолатора бавно и внимателно, като не е нужно да успеете от първия път. Ако не се получи, опитайте пак, но не я сбутвайте! :)

Също така нека отбележим, че включената печка трябва да се поставя на най-малко 1 м разстояние от разни запалими предмети.
