Това е един от най-разпространените родни бакелитови радиоапарати. Призвежда се от 1950 г. в СЗ Кл. Ворошилов в София.

При него има 3 вида с 3 резлични вида лампи. Изброяваме ги от най-ранния до най-късния:

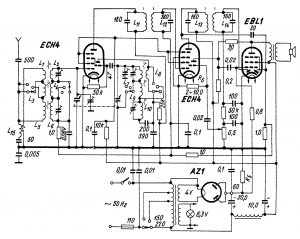

Е серия – ECH4, ECH4, EBL1, AZ1

Схема –

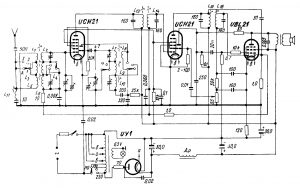

U серия -UCH21, UCH21, UBL21, UY1

Схема –

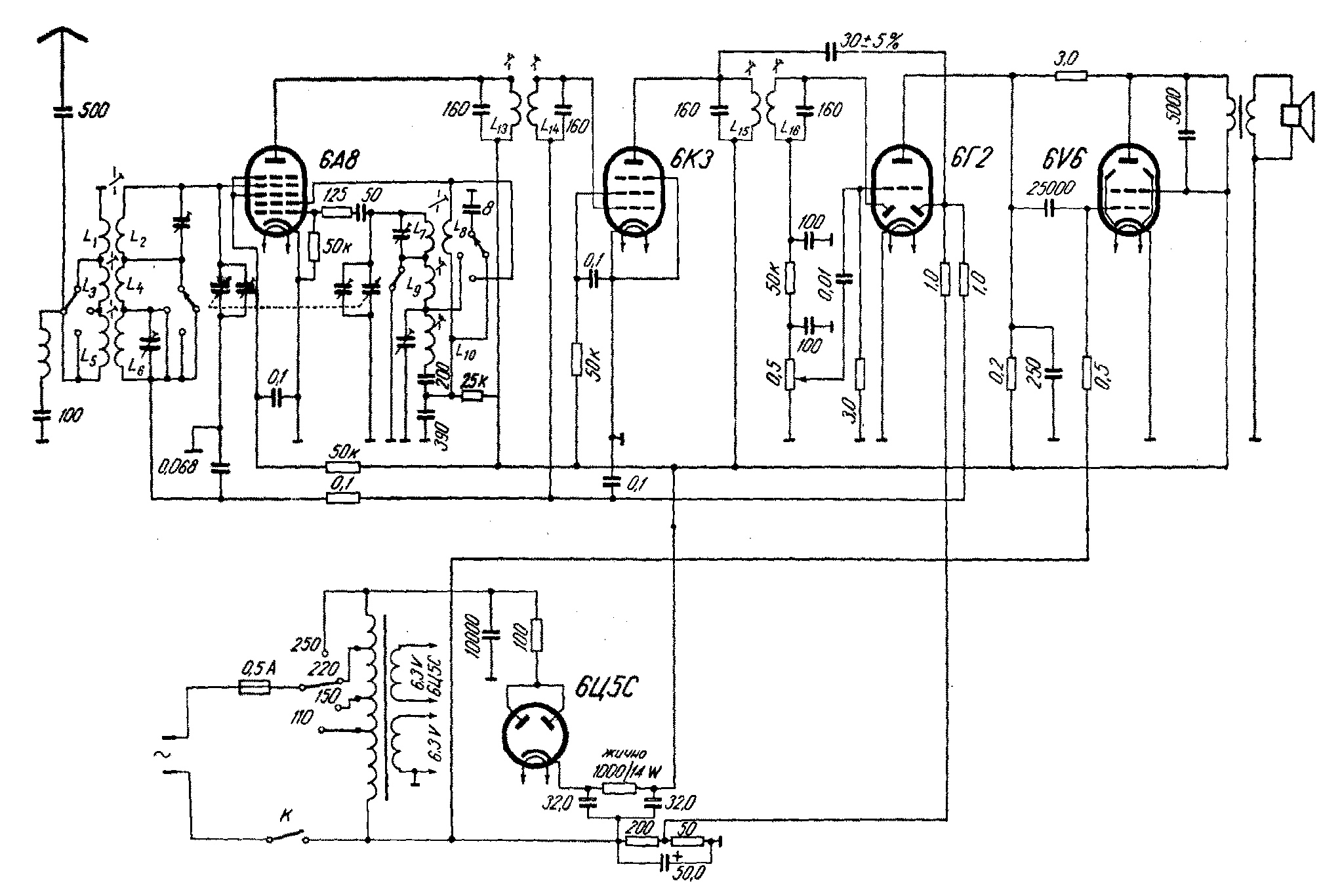

Съветски – 6А8, 6К3, 6Г2, 6V6, 6Ц5С

Схема –

Четирилампов суперхетеродинен приемник с три обхвата. Захранване с U променливо – 110,150 и 220 волта.

Обхвати: къси вълни от 16 до 50 метра, СВ от 180 до 600 метра и ДВ от 750 до 2050 метра

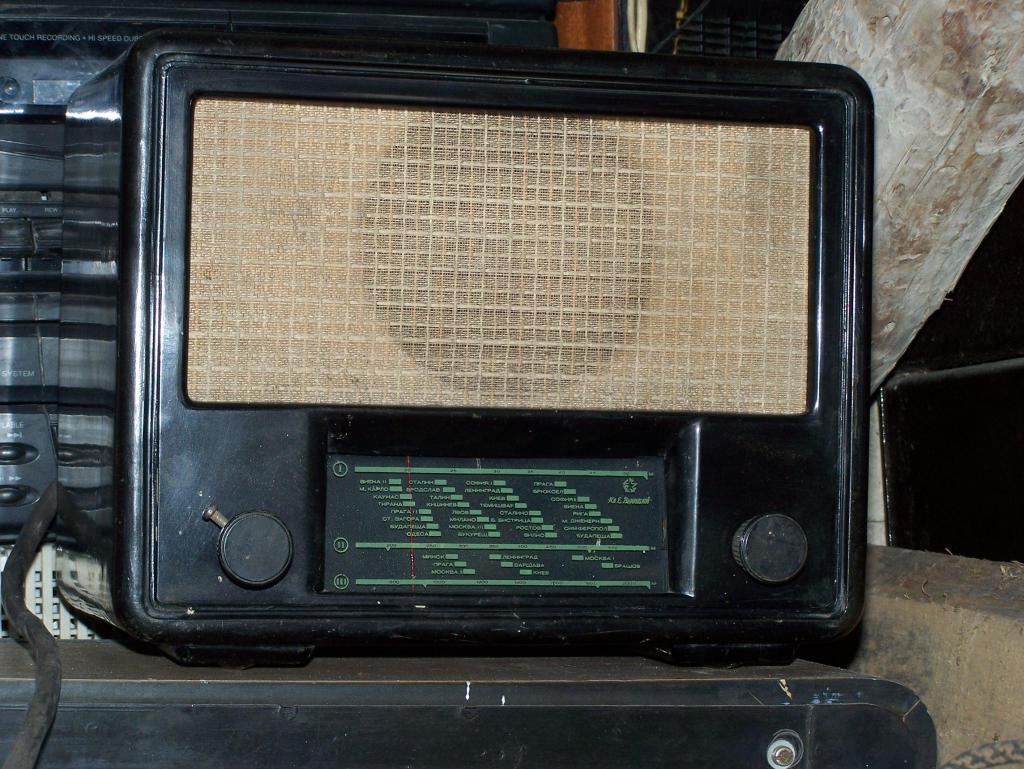

Понякога сменят плата с различен по цвят, но това е Ворошилов с оригиналния плат на лицето:

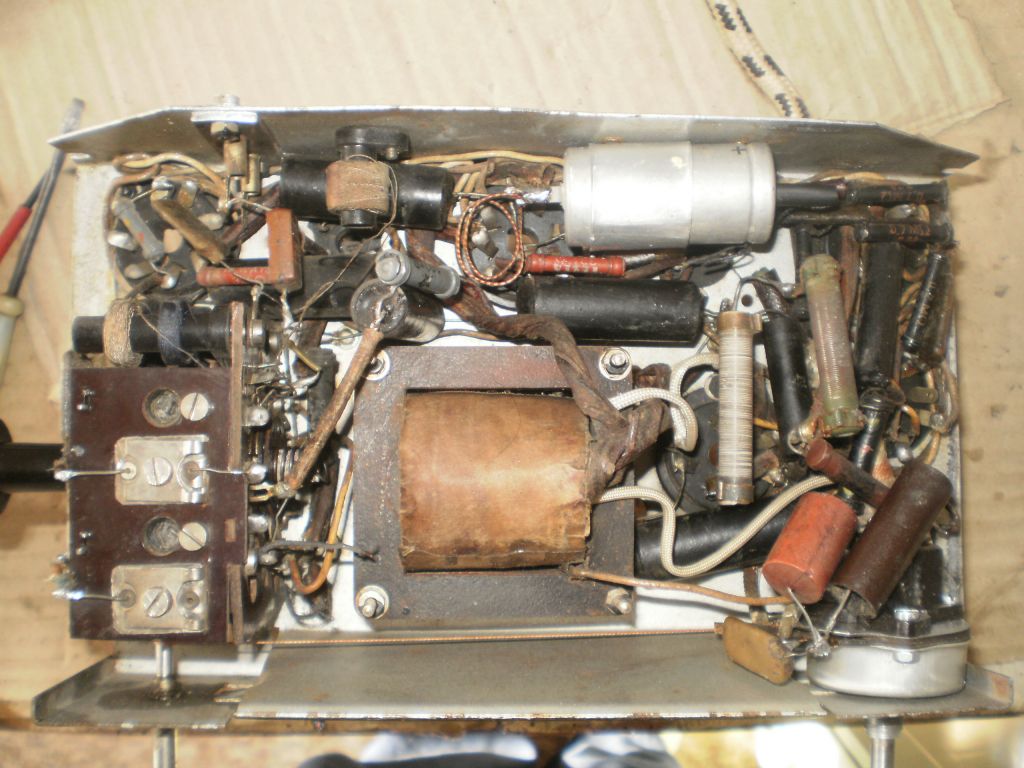

Шасито:

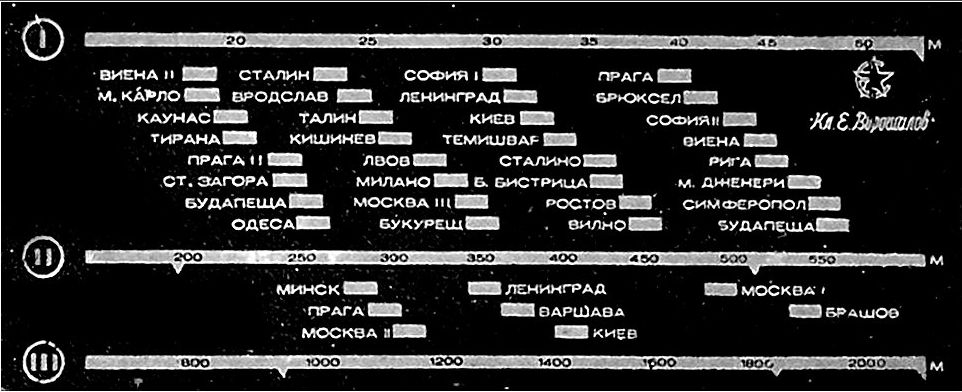

Скалата:

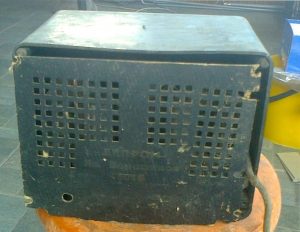

Заден капак:

Носят се легенди за наличие на версия с дървена кутия, но досега на нас не ни е попадала такава.

Техническо описание – ворошилов-504-описание

Бобинен блок на радиоапарата Ворошилов 504 – ворошилов-504-бобинен блок
