Бг телевизор Кристал цветен с ДУ (1988) + схема и ръководство

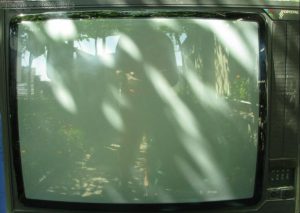

Под ,,телевизор Кристал“ най-често разбираме атрактивните черно-бели модели 53 и 59. Но има още един кристал – цветен, че даже и с дистанционно управление.
Производител – Инкомс Битова техника София. Процесор HD44840A50. Кинескоп 67 см диагонал – Тошиба. Схема – цветен-телевизор-кристал-схема Ръководство за употреба – телевизор-кристал-цветен

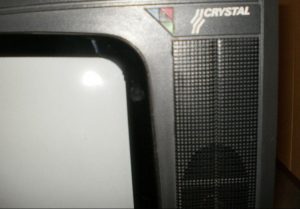

Надписа са изписали вече на латиница:

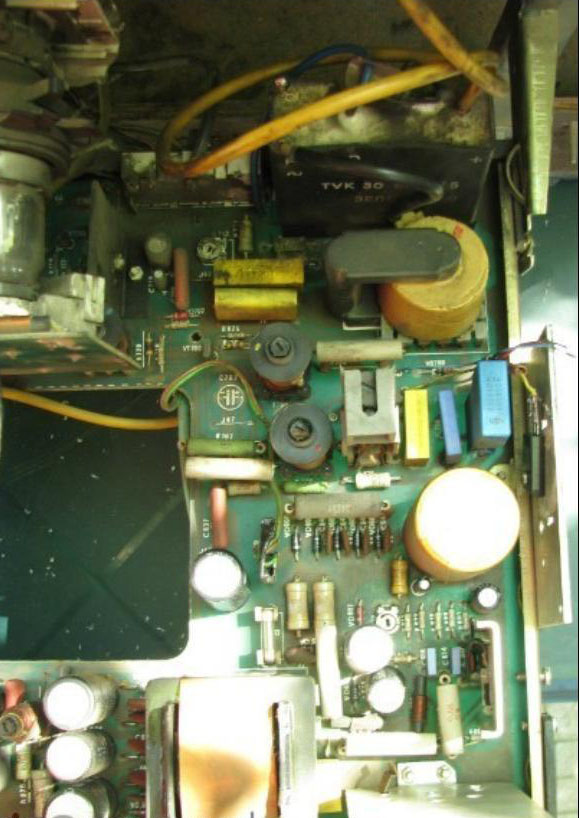

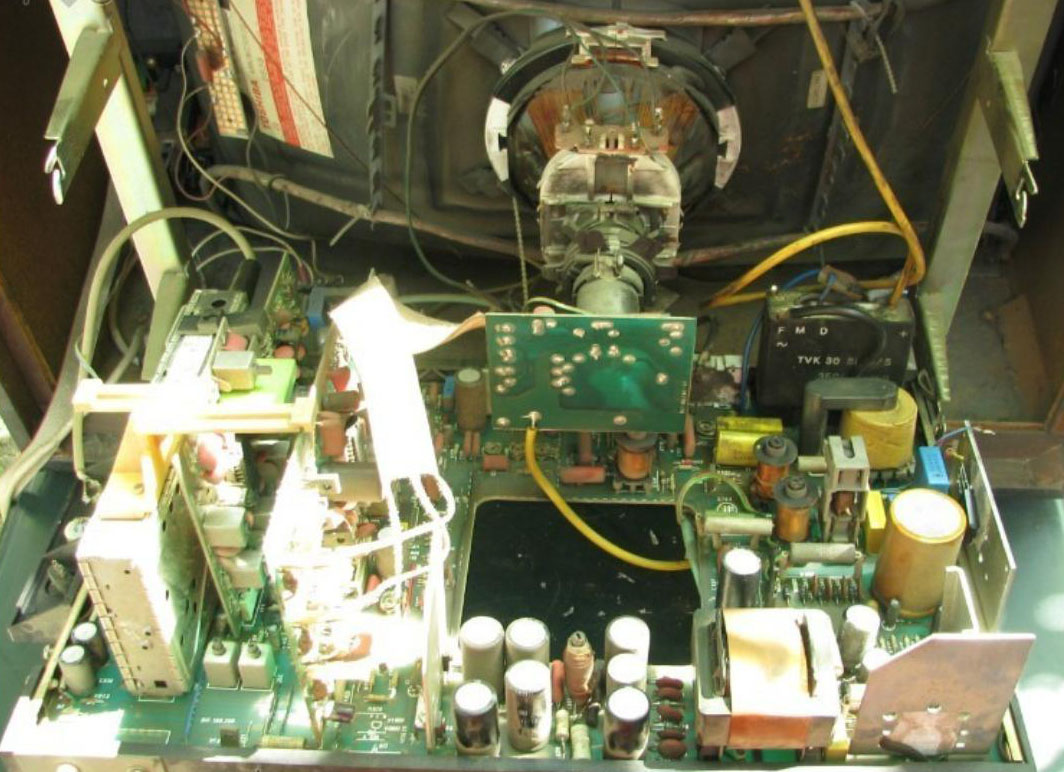

Шасито отворено:
Кондензаторите са кюстендилски, между другото:
Още снимки можете да видите в нашата специална тема във форума – http://www.sandacite.bg/forum/viewtopic.php?f=19&t=5002
Всякакви въпроси за него можете да задавате тук – http://www.sandacite.bg/forum/viewforum.php?f=130 – отбор компетентни техници с радост ще Ви посъветва.
Стар български телевизор Кристал 53 + схема
Вижте телевизора Кристал 53 и схемата му в Sandacite.BG!

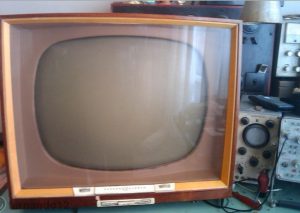

Кристал 53 е първият български широкоекранен телевизор. Произвежда се от 1963 г. в Слаботоковия завод Кл. Ворошилов София. Използваният кинескоп е WF B53G1 (ГДР) със 10 градуса ъгъл на отклонение на лъча. В техническата литература този телевизор може са се срещне и с пълното си название кристал Т53-24.

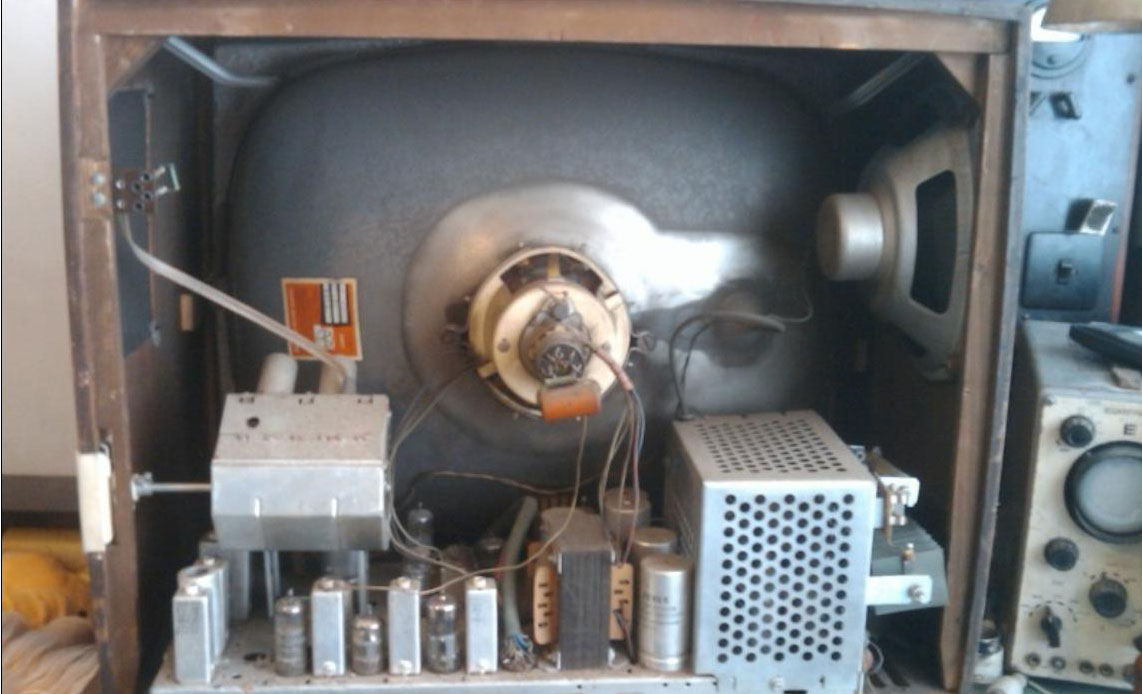

Изпълнен е на обичайния за българските телевизори от тези години обемен монтаж:
Ето и малко технически данни за него. Може да запаметява 12 тв канала в І и ІІІ обхват. Антенният му вход е симетричен 240 ома. Звуковият съпровод се осигурява от един високоговорител с мощност 3 вата. Кристалът има 18 радиолампи (от Р и Е серия) и 6 полупроводникови (германиеви) диода. Тежи 31 кг, яде 180 вата мощност от мрежата, а кутията му е с размери 610 х 500 х 355 мм.

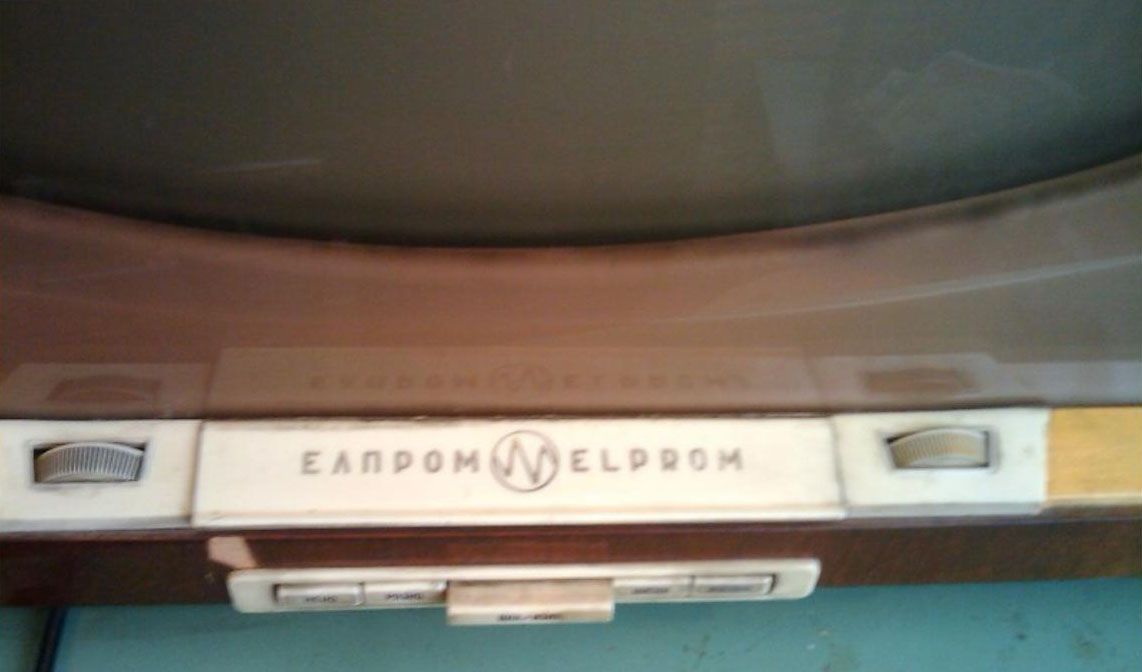

Под това бежово пластмасово капаче се крият потенциометрите за управление на работата на приемника:
Схемата на апарата можете да изтеглите оттук ==> телевизор-кристал-схема

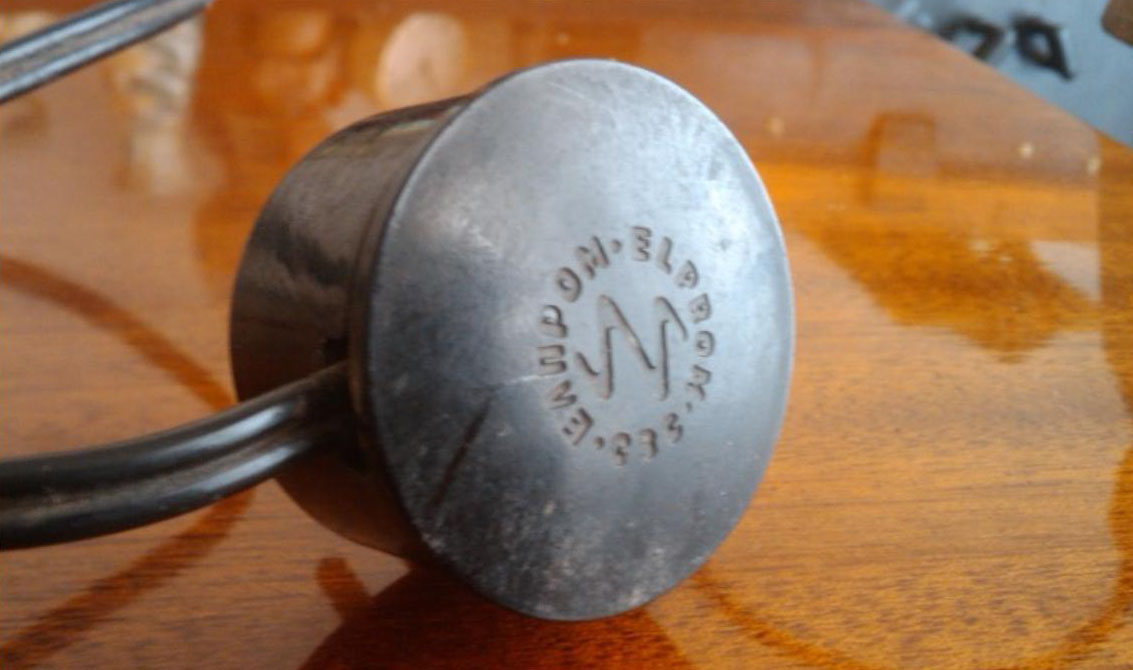

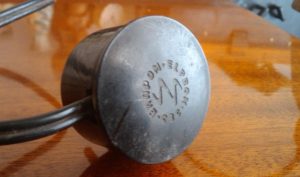

Вижте и оригиналния му щепсел – бакелитов, с гравирана емблемата на завода производител:
Повече пък можете да научите от голямото му техническо описание ==> телевизор-кристал-описание
На Кристалчо е била посветена и специална книга за описанието и ремонта му, а именно произведението на инж. А. Апостолов ,,Телевизионни приемници Опера и Кристал“, София, ДИ ,,Техника“, 1966 г. Идтеглете я безплатно оттук ==> ТВ приемници ,,Опера„ и ,,Кристал„
Още снимки и коментари можете да отправяте тук – http://www.sandacite.bg/forum/posting.php?mode=reply&f=19&t=1646
А ето и реклами на телевизор кристал 53 от негово време:
