Магнетофонна приставка Лира + схема и документация

Магнетофонната приставка Лира е хитроумна разработка на Слаботоковия завод Климент Ворошилов от 1956 г. Тя е пред­назначена за извършване на записи, въз­произвеждане на говор и музика преди всичко в домашна обстановка. Устройството има следните възможности за работа:

1. Запис с микрофон върху магнитна лента
2.  Запис с грамофон  върху магнитна лента

3. Запис от радиоприемник  върху магнитна лента
4. Възпроизвеждане  от магнитна лента
5. Ускорен ход (за пренавиване „на­пред“ и „назад“).
6. Контролиране нивото на записа, който се извършва чрез вградена глимлампа.

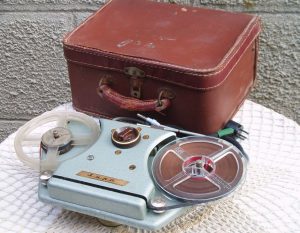

Както се вижда от поместената горе снимка, приставката е поместена в малък куфар от изкуствена кожа, тежащ с приставката около 4 кг.

Магнетофонната приставка е оформена върху красиво механически устойчиво ме­тално шаси. Върху него са скрепени всич­ки команди, индикаторната глимлампа, куп­лунг за микрофона и шнуровете за свързване с радиоприемника. Под шасито с два винта е скрепена кутия — шаси от пласт­маса, в която са монтирани предусилвателят и генераторът за изтриван и подмагнитване. С това си оформление магнетофонната при­ставка Лира има красив външен вид, удобно и бързо обслужване и достъп до всички де­тайли при ремонт. Теглото на приставката е около 3 кг.

Специално нашата приставка в Сандъците – сандъците е била пазена изключително добре от своя предишен собственик. Когато я получихме, куфарът беше пълен с цялата й съпътствуваща документация, която можете да разгледате по-долу. Има фактура от закупуването, констативен протокол за приемане на пратката (защото явно приставката е била закупувана от разстояние), изпитателен протокол за успешно преминати проби и оригинално техническо описание. Всичко това е поместено в плик с името на собственика.

Комплектът МП 1 Лира съдър­жа:

1. Магнетофонна приставка — 1 брой.
2. Ролка с магнетофонна лента (180—200 метра) — 1 брой.

3. Празна ролка за магнетофонна лента — 1 брой.
4. Резервни гумени ремъчета — 4 броя.
5. Куплунг — 1 брой.
6. Ключ за из­ключване на висо­коговорителя — 1 брой.
7. Описание — 1 брой.

8. Кутия за транс­порт н съхранение.

При поискване се прибавя малога­баритен динамичен микрофон и допъл­нителна захранва­ща група.

Приставката се захранва от радиоприемника, към който се включва.

Технически данни:

А) Електрически

1) Захранване: от приемника, с който се комплек­тува, а именно: отопление — 6,3 V/0,6 A (за работа на приставката с приемници, от кои­то не могат да се вземат захранващи напрежения, при поискване се дава захранващо устройство)

• анодно напреже­ние — 250 в, 2 mA при възпроизвеж­дане и 14 mA при запис.

2) Честотна характеристика: от 100 до 7000 хц ± 5 дб за лента тип „С“ (за целия каиал запис — възпроизвеждане)

• Нелинейнн изкривявания: К > 7% (за целия канал).

• Ниво на собствен шум: — 30 дб.
• Прослушване на съседната бразда: —40 дб.
• Чувствителност: вход ми­крофон — 2 mV.

Ниво на записващия сигнал – 5-15 V.

• Магнетофонни глави:

изтриваща феритна — 2 х 100 нав

универсална (записваща и въз­произвеждаща) 2 х 1250 нав.

Конкретно нашата приставка е произведена през 1958 г. и е точно 510-тото такова устройство, слязло от производствените конвейери на завода за тази година:

• Ток на изтриване: 240 mA с честота 50 kHz ± 20 %.
• Ток на подмагнитване: 1,1 mA — 50 kHz ± 20 %.

За работа на приставката с приемници, от кои­то не могат да се вземат захранващи напрежения, при поискване се дава захранващо устройство.

В схемата на Лира влизат електронните лампи двойни триоди ECC81 и ECC82. Повече за магнетофонната приставка Лира можете да разберете от нейното описание и схема, които можете да изтеглите оттук ==> Magnetofonna-pristavka-Lira

В друга публикация ще се занимаем по-подробно с лентодвижещия механизъм на тази магнетофонна приставка, който е чисто българско производство (отбелязваме това, защото на някои други български лентови устройства от по-късните периоди ,,механиките“ са вносни – напр. унгарски).

А сега нека разгледаме и документацията, която дойде с устройството. Това са първите две страници от техническото описание – както виждате, ,,корицата“ е рисувана с молив, а самият текст е печатан на пишеща машина и след това е размножаван на циклостил:

Поначало, когато дадено устройство се закупува, пред клиента се извършват технически проби, за да се докаже неговата работоспособност. Такива тестове е преминала и нашата приставка и даже са били измерени някои параметри:
