[1965] Стар български радиоапарат Мелодия 11 + схема

Стар български радиоапарат Мелодия 11 + схема

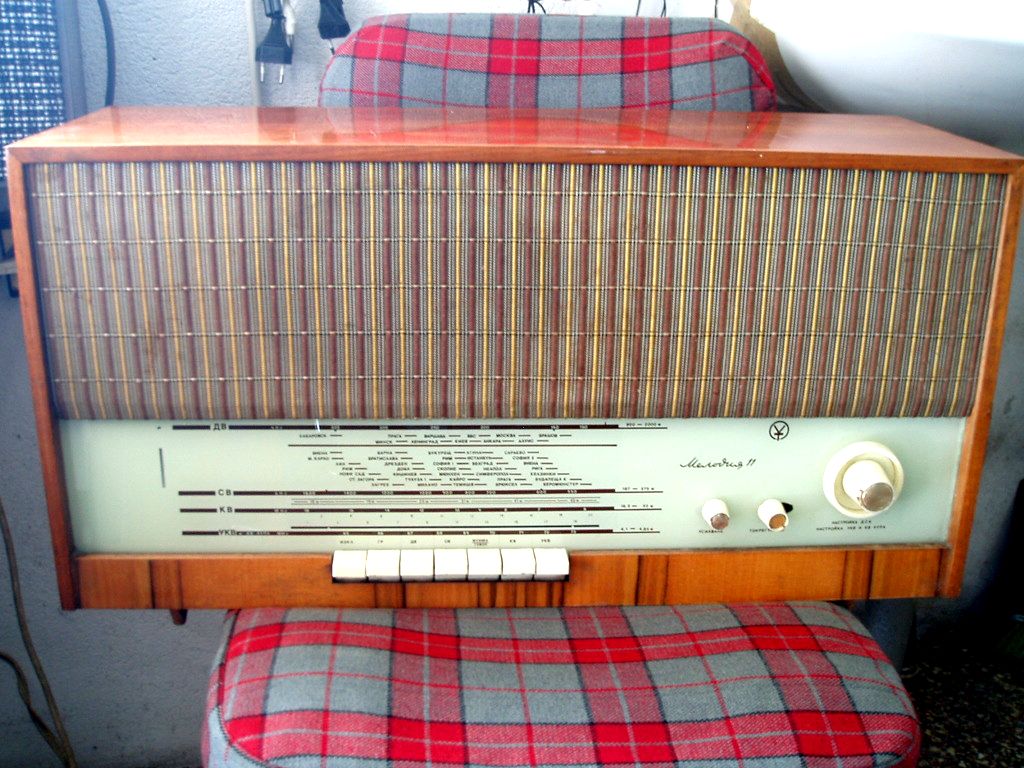

ІІІ клас настолен суперхетеродинен приемник. Шасито е подобно на предходната Мелодия 10, но потенциометрите са вдясно на скалата, а клавишният блок е преместен вляво. Липсва и феритна антена. Клавишът, който в М 10 отговаря за нея, тук отговаря за тонрегулатора говор/музика.

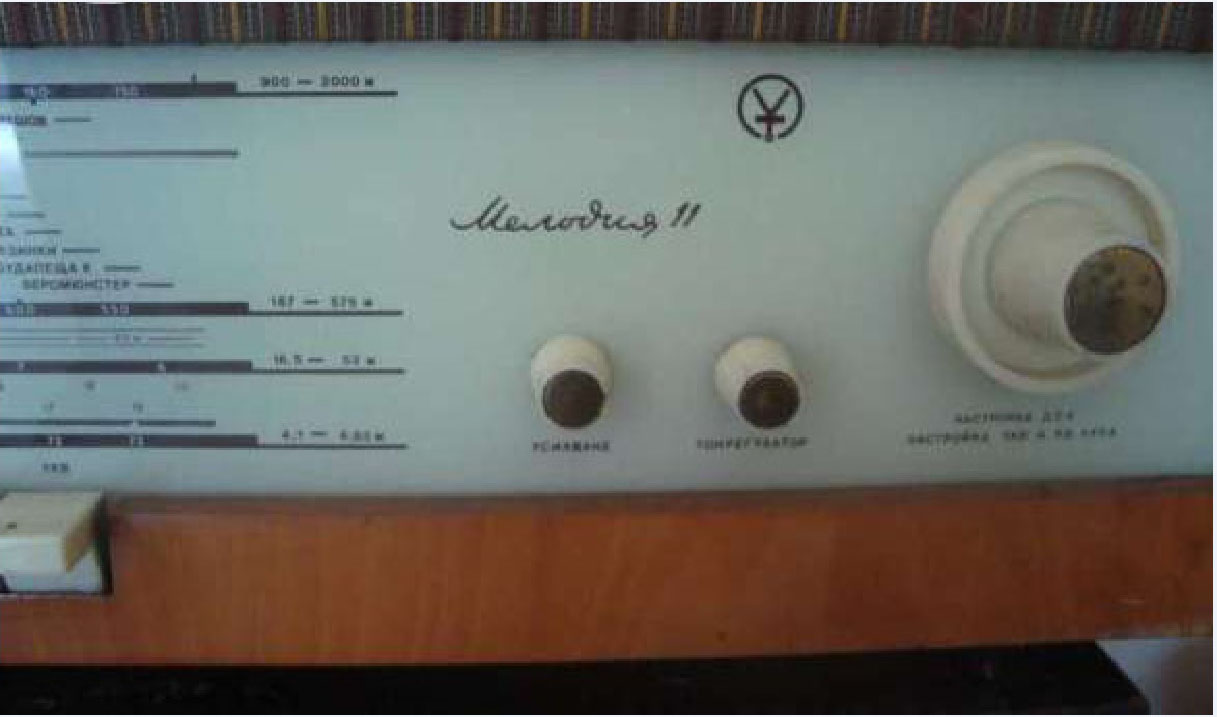

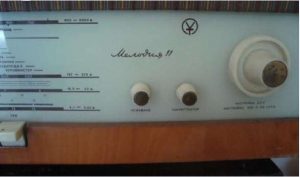

Скалата е млечнобяла и това придава на приемника по-интересен вид:

Стар български радиоапарат Мелодия 11 + схема

Вече се произвежда в ЗМР Велико Търново или тогава още Радиозавод В. Търново:

радиоприемник-мелодия-11

мелодия-11

Ламповият състав е същият: ECH81, ECC85, EF89, EABC80, EM84, EL84:

радиоапарат-мелодия-11

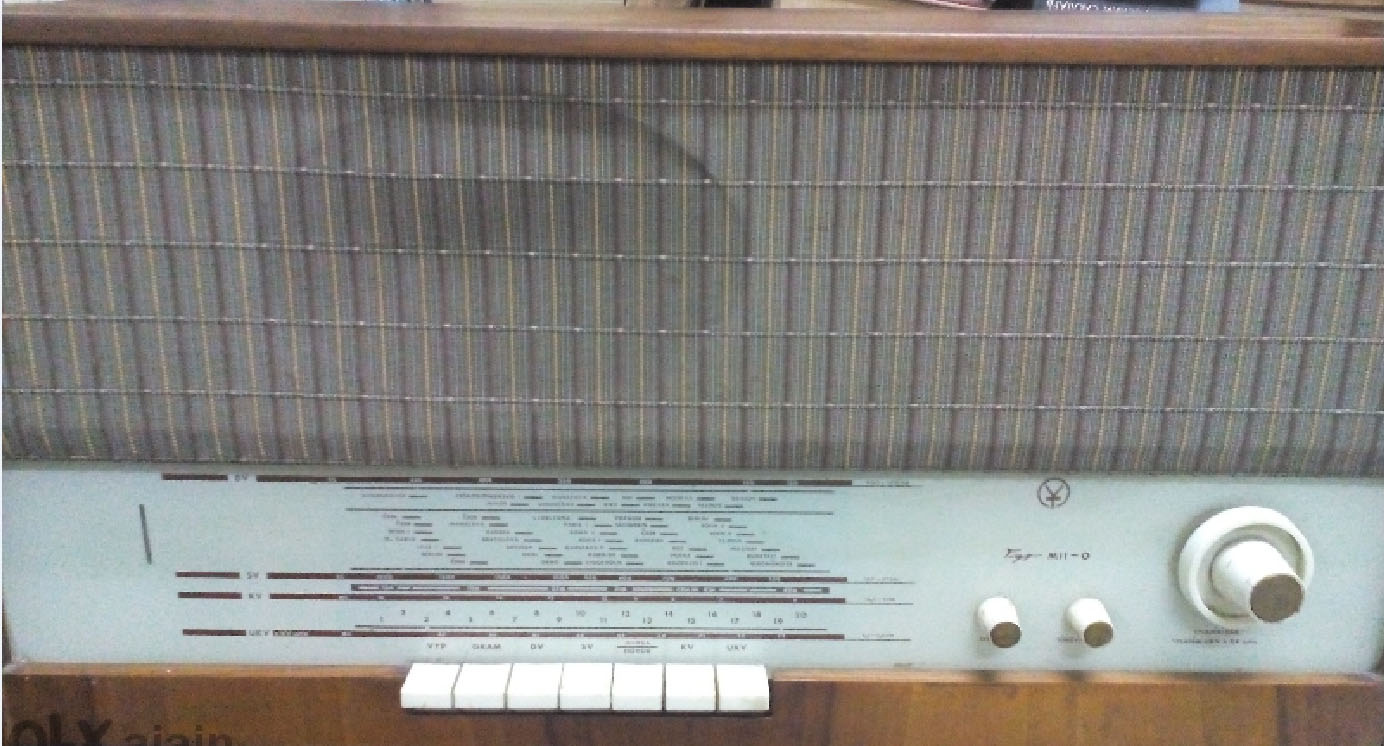

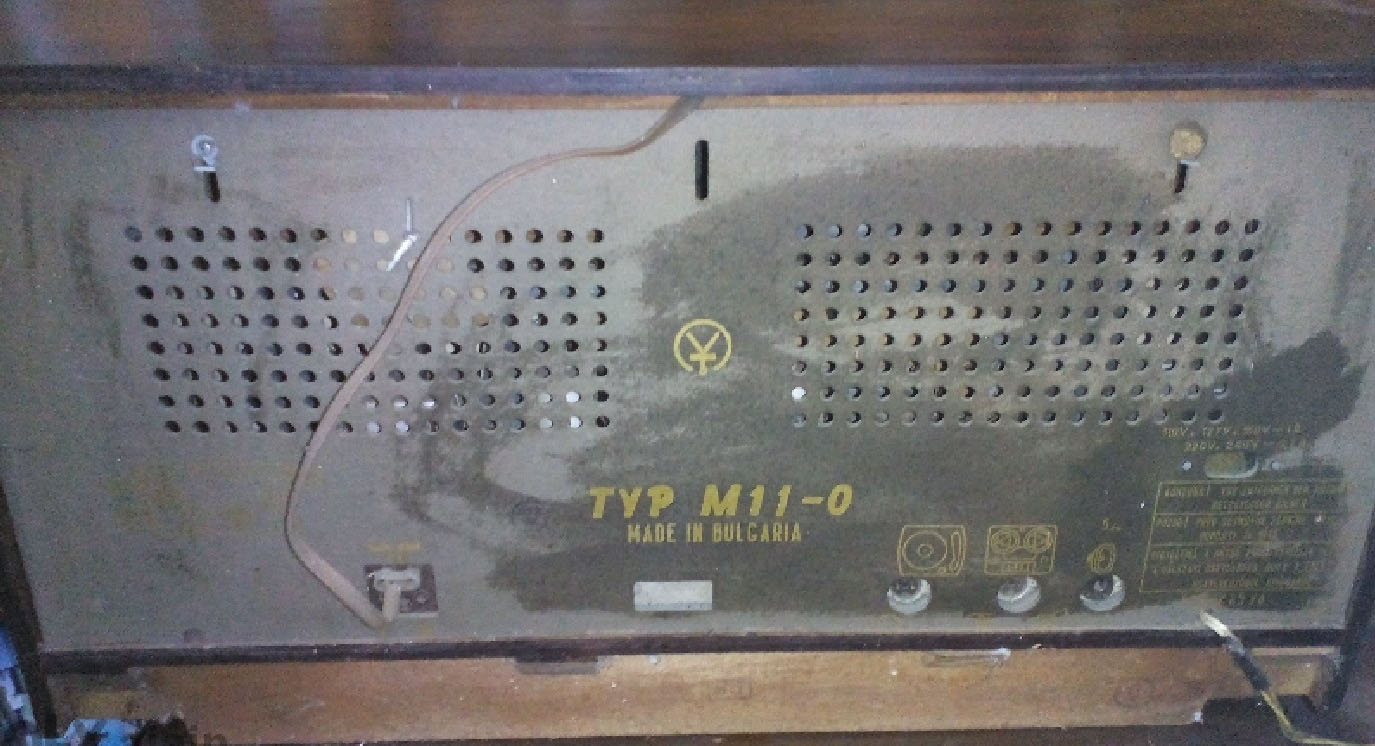

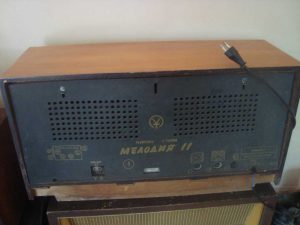

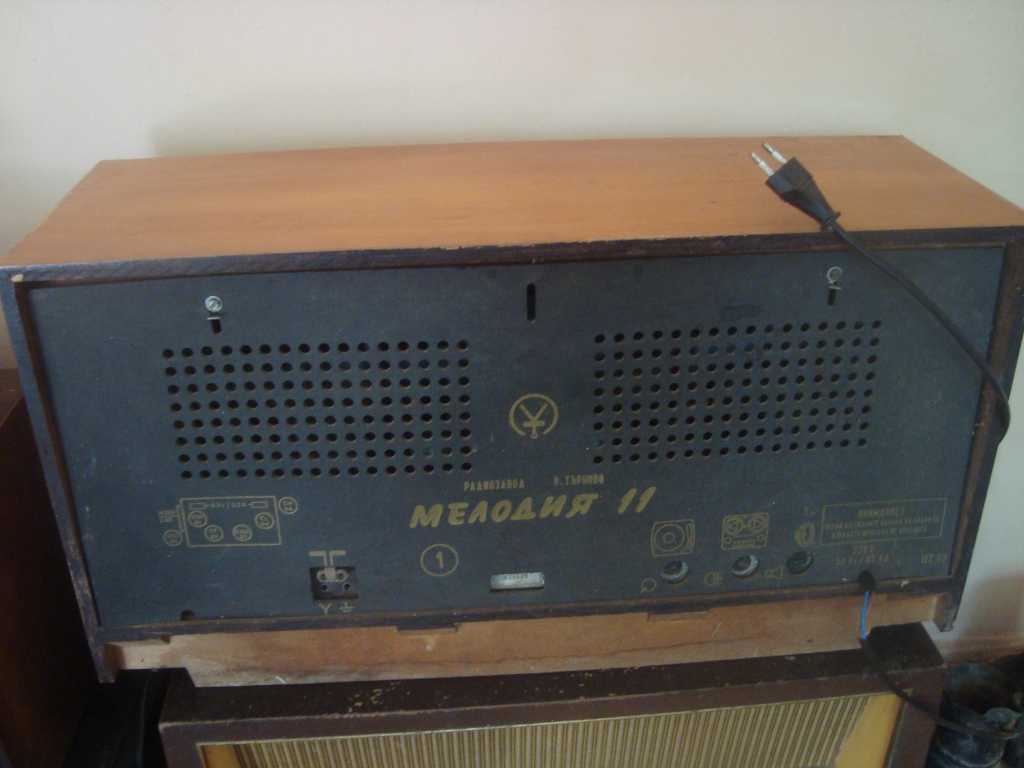

Осъществяван е и износ под названието М11-0, вероятно за ГДР, като се има предвид, че на капака повечето надписи са на английски. Изключваме Made in Bulgaria:

радиоапарат-мелодия-износ

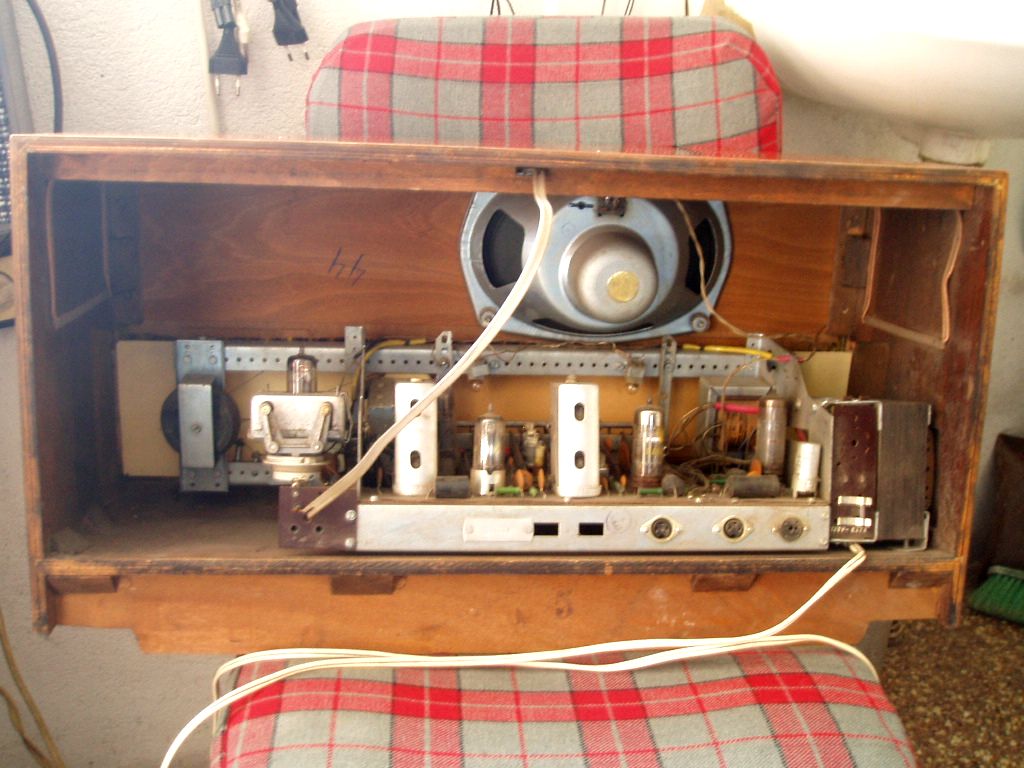

радио-мелодия-11
радиоприемник-мелодия-11

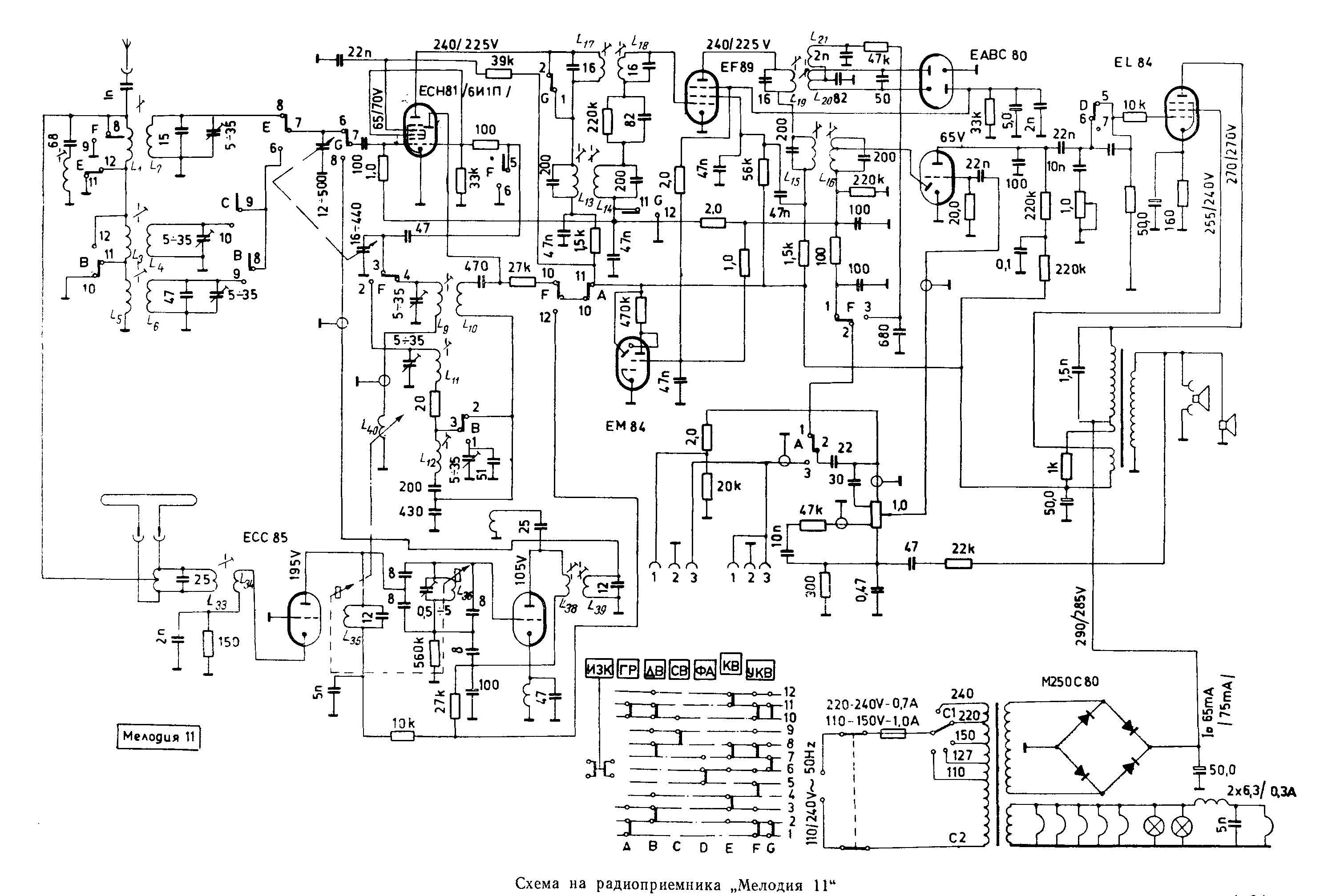

Схема на радиоприемника Мелодия 11:

мелодия-11-схема

[1963] Стар български радиоапарат Мелодия 3 + схема

Мелодия 3 (Typ M3 във версията за износ в Унгария) е по-малко известен български радиоприемник. Ламповият състав е същият, както на Мелодия 3 – ECH81, ECC85, EF89, EABC80, EM80, EL84, EZ80.

В интерес на истината не сме срещали вътрешнопазарна версия на този апарат, което ни кара да мислим, че е предназначен само за износ. Във всеки случай е направено всичко, за да се прокламира страната и заводът производител. На бакелитовия щепсел е щампована емблемата на СЗ КЛ. Ворошилов София.

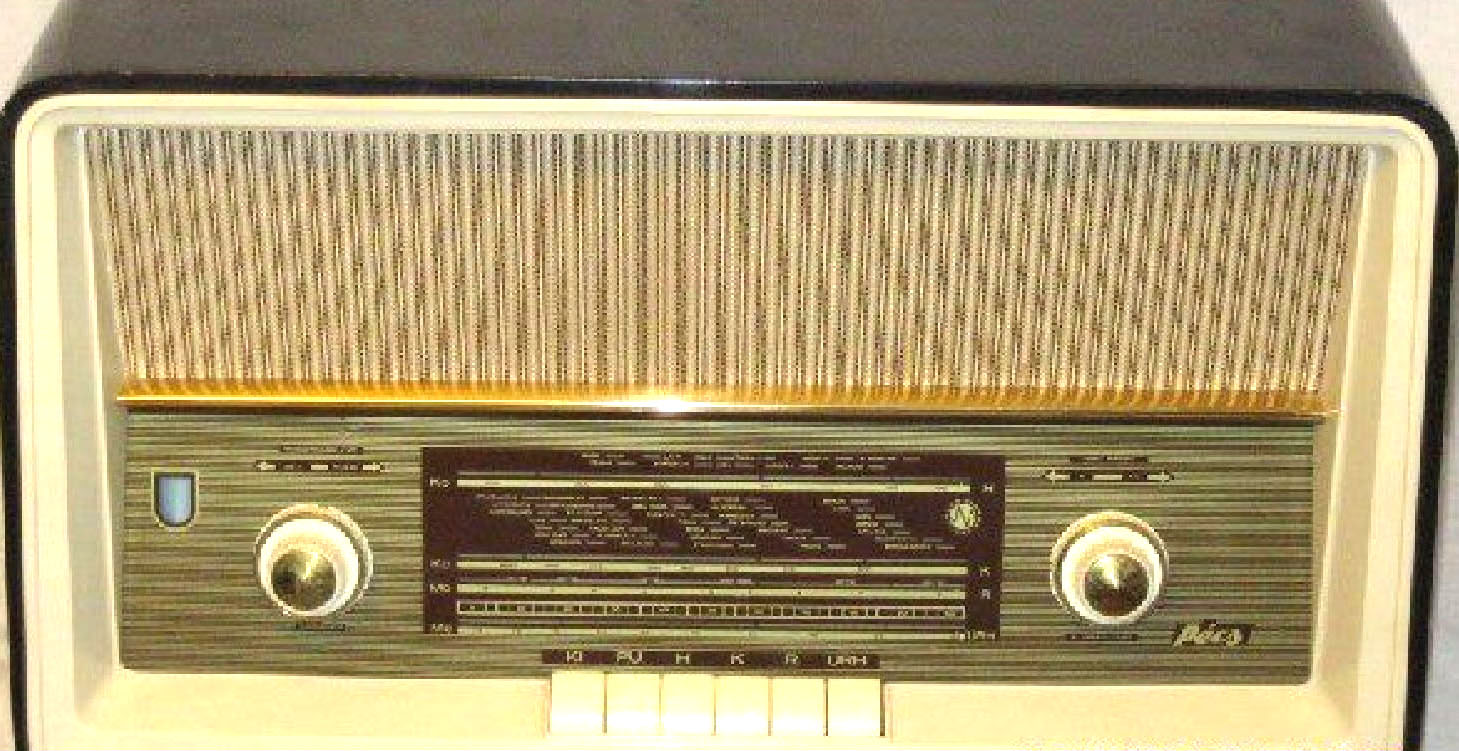

Кутията е оформена със саоблени ръбове, бял пластмасов кант и необичайно дърво, което допринася апаратът да изглежда интересно и нестандартно:

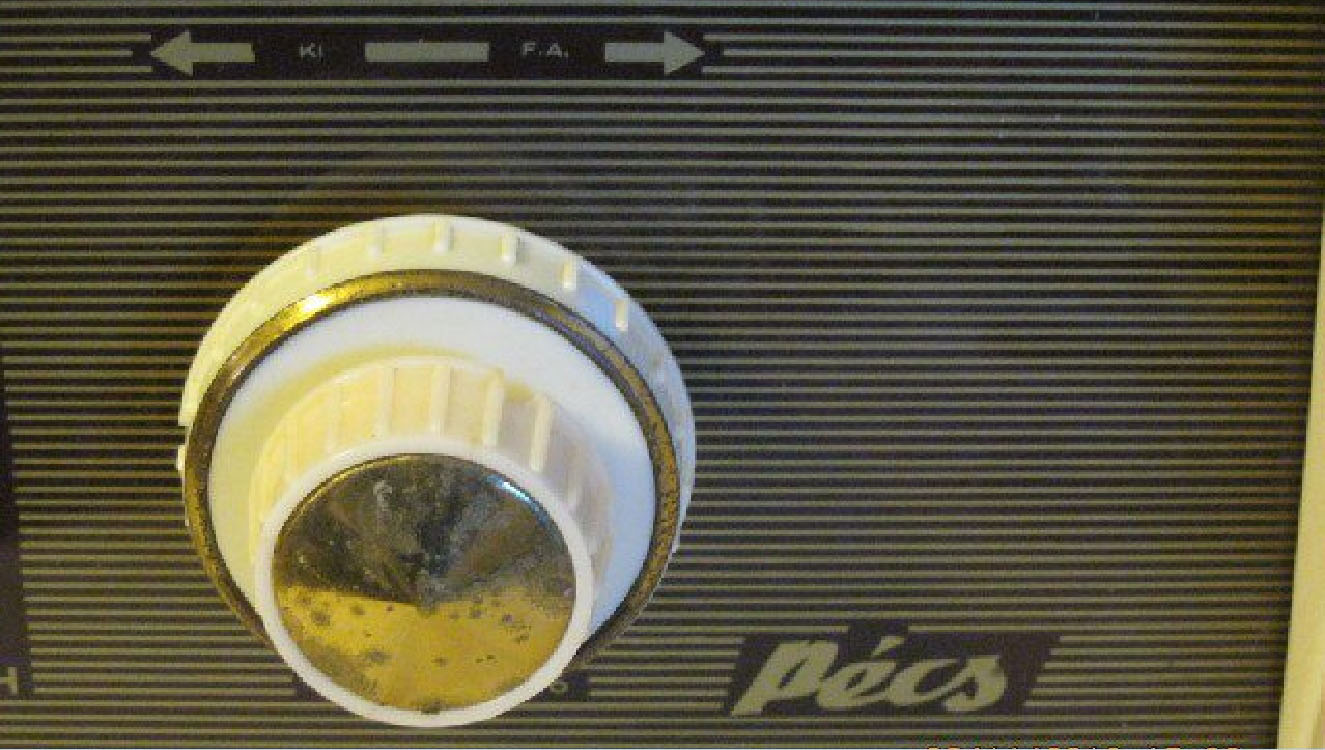

Това Pécz достатъчно ясно показва унгарското иззносно направление:

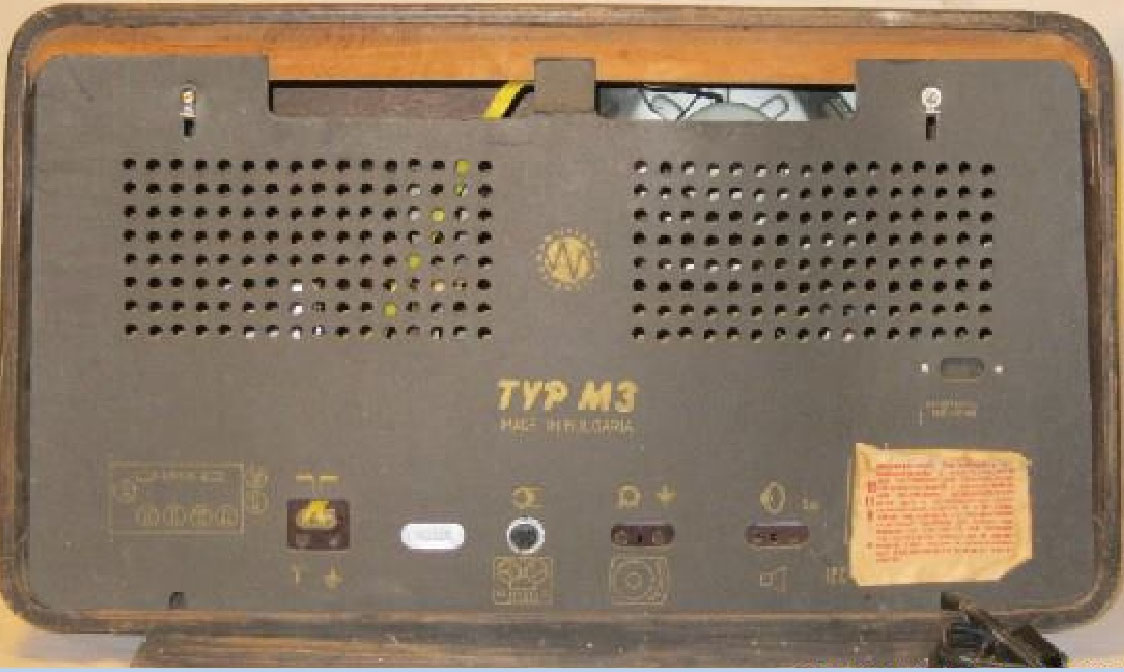

Капaкът носи надписи на английски, но и предупредителна табелка на български, което вероятно означава, че по неведоми причини този екземпляр не  е напуснал пределите на България и е трябвало да се реализира тук:



Вътре в радиоприемника няма нищо забележително за показване. Лампите са Тунгсрам – посочихме ги по-горе.

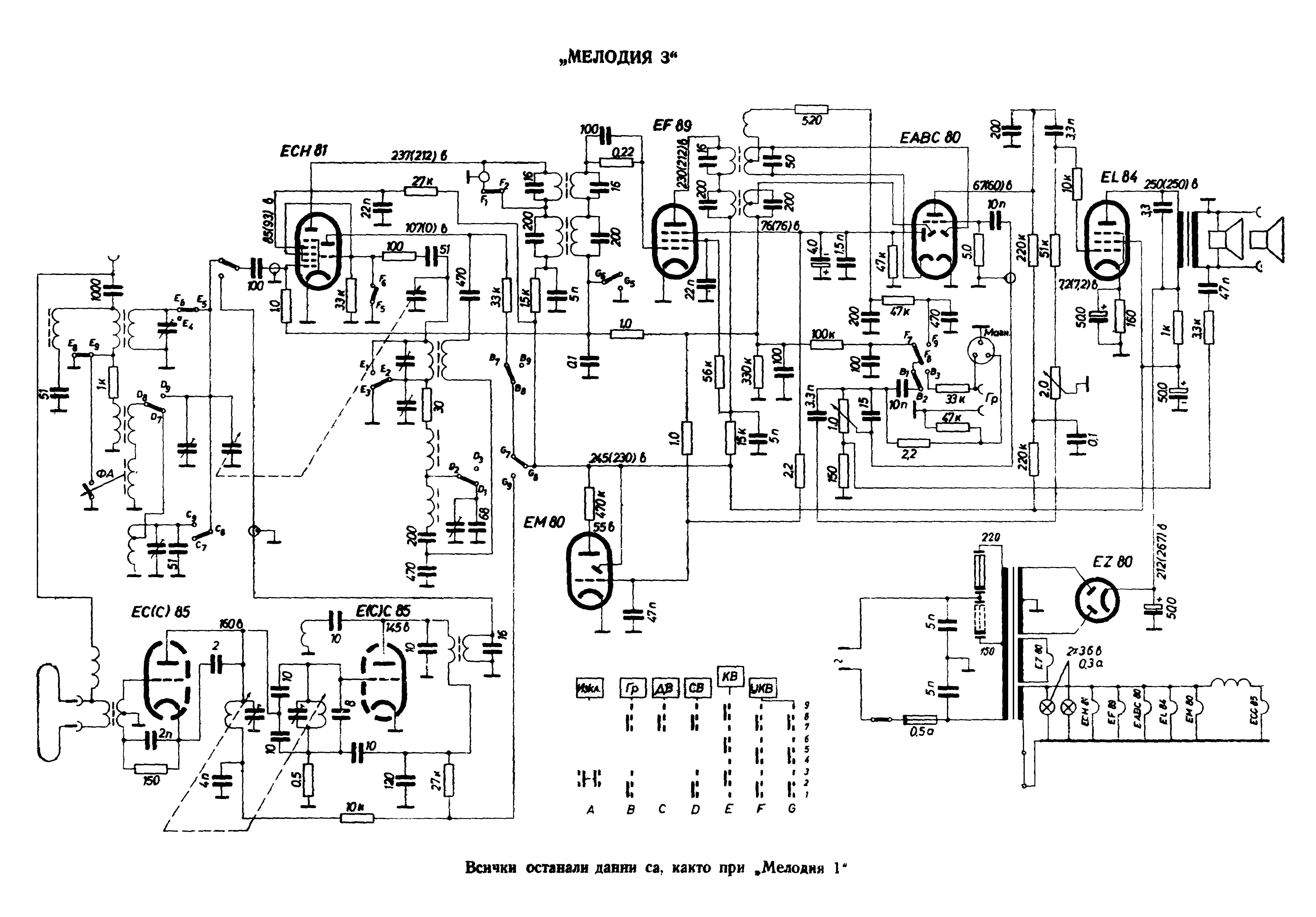

Ето я и схемата –
