Sandacite.BG намери старо българско валутно табло за банки!

Традиционен е интересът на нашия сайт към старата българска банкова техника. Досега сме посветили две-три по-големи изследователски статии на този клон от хардуера и софтуера, а сега бързаме да ви зарадваме с едно ново наше откритие в областта.

Този път изнамерихме истинско банково информационно табло от средата на 90-те години, произвеждано в Периферна техника ЕАД Пловдив – това е предприятието наследник на добре известния Завод за запаметяващи устройства. На такъв тип табла, наречени валутни, се изписват и обявяват основните параметри на различните видове депозити и курсовете на основните валути, с които банката оперира. Таблото се обслужва от служителите, стои на видно място в банковия салон и лесно се забелязва от клиентите. Освен за лихви и курсове, в него има и полета с индикация за датата и часа.

Нашето пловдивско табло се управлява с помощта на PC XT/AТ-съвместим компютър (може да бъде и ,,Правец“), който е свързан с таблото чрез много използвания през миналите десетилетия сериен интерфейс RS 232. Чрез компютъра се въвеждат данните, които после се изобразяват на LED индикаторите в различните полета.

Височината на всяка цифричка в тях е 25 мм и могат да светят не само в обичайното червено, но и в зелено. Ще забележите, че полетата за валутните курсове са по-дълги и могат да изобразят число с до шест цифри, така че да се осведомим подробно за курсовете. Докато полетата за параметри на депозити (в тези полета се указва какъв е лихвеният процент за всеки депозит при различен срок и валута, колко е минималната вноска за откриване и т.н.) могат да изобразяват до четирицифрени числа.

В таблото са предвидени колони за до три вида валути, като етикетът над всяка колона може да се сменя. Тук валутите са щатски долар, германска марка и швейцарски франк. Евро, разбира се, още няма как да присъства.

Пловдивското табло разполага със собствена памет, но ако му се изключи електрозахранването, веднъж въведените стойности в нея могат да се запазят най-много 72 часа. Високо е 84 см, широко 74, дълбоко 10 и тежи 12 кг. Корпусът му е метален, таблото се захранва от обичайното 220 волта мрежово напрежение, потребява 60 вата мощност.

Нашето табло влиза в производство през 1992 или 1993 г. Вярно е, че едва през 1994-а СО Периферна техника е преобразувано в Периферна техника ЕАД, но няма пречка таблото да е било налично в производствената номенклатура на предприятието и преди тази промяна (както е и с други устройства). А производството му продължава най-късно до 1996 г.

Сега стигнахме и до невралгичния въпрос – дали това е първото българско банково валутно табло, или не? Не е! Първото наше такова устройство е произведено от фирма Мегатекс през 1990 г. През 1996 г. това предприятие става № 1 в света по тези изделия, като техни табла са продавани в над 60 страни в света, вкл. Индия и Южна Корея. Тази фирма работи много активно и досега, а техни табла се използват и в България – напр. Първа инвестиционна банка и досега употребява именно табла на Мегатекс и можете да ги видите във всяко представителство на тази банка, висят на стената зад касите.

Началото на 90-те години е време на активно развитие на българската банкова техника, защото тогава започват да действат много нови банки, а в техните обекти все пак трябва да работи нещо – както онзи детектор на фалшиви банкноти от предишната ни статия по темата, който датира още от 1992-ра. Затова трябва да подхождаме внимателно към датирането на банково оборудване от периода – не е коректно да провъзгласим безрезервно дадено устройство за първото българско такова само защото ни изглежда много старо! Пък и истинските и съвестни изследователи по правило не бързат да се изхвърлят толкова категорично.

По-горе споменахме и предишните ни статии на тема българско банково оборудване. Ето я първата:

Българската банкова техника – кратка история

See more

Разгледайте в Sandacite.BG как работят стари БГ устройства за запис на компютърни данни с магнитна лента!

В историята на компютрите са използвани различни видове външна енергонезависима памет (т.е. записаната информация не се изтрива, когато изключим електрозахранването). В Първия БГ компютър „Витоша” напр. данните са записвани на перфорирана лента, чиито дупки и разположението им имат значение. След това обаче идва нещо по-усъвършенствано. Представяме ви УПДМЛ!

У-пъ-дъ… какво?! Устройство за подготовка на данни върху магнитна лента (МЛ) – това означава съкращението. Когато се появява следващото поколение енергонезависими компютърни инфоносители – лентите – потрябват и удобни машини за записване на данните върху тях.

Поначало МЛ е по-усъвършенстван носител от дотогавашните перфокарти – данните се записват с много по-висока плътност, т.е. пести се място за съхранение (при все повече натрупващите се данни – напр. в изчислителните центрове – купищата перфокарти застрашително растат!); освен това картите се използват само еднократно, а МЛ е презаписваем носител; записът и четенето от/на нея са по-бързи, защото перфокартовото четящо-пишещо устройство работи доста по-бавно… Също така записът на магнитна лента е електронен и е много по-надежден от перфокартовия, защото записващото върху лентата устройство извършва проверка на току-що запаметените върху нея данни и при нужда ги коригира.

За да се работи ефикасно с МЛ обаче, е нужен удобен хардуер. В началото на 1970- те г. с това се заема Заводът за запаметяващи устройства в Пловдив, който през следващите години произвежда серия устройства за подготовка на данни върху МЛ – ЕС 9002, ЕС 9004, ЕС 9007. На пръв поглед те изглеждат като компютър All-in-one, но на мястото на монитора стоят двете ролки с лентата.

Ето и как работят тези устройства. Операторът стои пред клавиатурата и набира на нея буквено-числови данни, които се кодират и записват в т.н. буферна памет – нещо като склад, където се натрупва определена партида информация във вид на блок. Буферната памет на ЕС 9002 напр. събира информация като за ~2 перфокарти, а на ЕС 9004 е 160 байта.

Когато тя се запълни, съдържанието ѝ се записва на лентата. След записа идва време за проверка дали данните са записани правилно – прочита се съдържанието от лентата и се сравнява с това в буферната памет. При ЕС 9002 напр. това отнема ~150 милисек и затова операторът не усеща забавяне – той просто продължава да въвежда данни с клавиатурата. Самата лента се движи със скорост напр. 39,6 см/сек (в ЕС 9004).

Има и режим „търсене” – чрез клавиатурата се указва критерий за търсене и УПДМЛ-то сравнява информацията на всеки записан върху лентата блок с този критерий (скоростта на търсене е около 1000 блока/мин).

Сред екстрите на УПДМЛ са разпечатване на данни на принтер, презапис от едно устройство на друго и въвеждане на данни от четец за перфокарти (за да се осигури обратна съвместимост с по-стария носител).

А данните, записвани чрез УПДМЛ, са предимно статистически. Всеки цех и завод на дадено предприятие, всяко счетоводство, община, болница… въобще всяка организация, която поддържа някакъв отчет за дейността си, е задължена да го предава на окръжен изчислителен център, където отчетът се обработва за нуждите на националната статистика. Местната информация се съпоставя с получена от другаде и на тази база се правят по-големи изчисления, изводи, разбират се тенденции и т.н. – напр. колко бебета са се родили в еди-кой си град тази година, колко продукция от даден вид е била произведена в еди-кой си завод, колко служители са ползвали болничен за даден месец и на базата на какво заплащане колко им е било обезщетението и т.н. И понеже през 70-те г. компютрите са огромни, суперскъпи и не е възможно да ги има навсякъде (напр. в най-малкия цех на най-затънтеното село), се въвеждат УПДМЛ-та, на които статистическите данни се записват, лентата се отнася в окръжния изчислителен център и там вече се обработва на големия „едностаен” компютър с програма. Само тогава записаното има смисъл, защото програмата може да сортира данните по различни признаци, да ги сумира, да ги съпостави с други и т.н. – иначе лентата е трудно използваема. А тя поначало е нещо като много голяма флашка или DVD. Плътността на запис върху магнитна лента е 32 бита/кв. мм.

На тези ленти може да се въвежда и код на компютърни програми. След това лентата се зарежда в ленточетящото у-во на големия компютър, а интерпретатор „превежда” програмния код от лентата на понятен за машината език, за да разбере тя какво да прави, когато от програмата ѝ се подаде команда. ЕС 9004 (1981 г.) има 2 специални режима – въвеждане (т.е. запис) и проверка на програма. Но като цяло УПДМЛ по-малко са ползвани за това.

Първото българско УПДМЛ е ЕС 9002, разработено през 1972 – 1974 г. в Централния институт по изчислителна техника от колектива на инж. Тихомир Топалов. То е с най-малко тегло и размери сред множество вносни устройства и с най-ниска цена сред тях.

Още щом се появява като прототип, ЕС 9002 веднага печели няколко награди и привлича задгранични търговски заявки за закупуване. Българските УПДМЛ са широко изнасяни от външнотърговската организация ,,Изотимпекс“.

Ето и още една реклама на горното устройство:

За съхранение на магнитните ленти в изчислителните центрове са проектирани и специални мебели от завод Оргтехника Силистра. Те трябва да осигурят удобно и сигурно съхранение на натрупващите се носители. Самите ленти поначало стоят затворени в специални кръгли кутии, а при употреба се откача един пръстен около ръба, краят на лентата се изважда и се закача на друга ролка, която постоянно си стои на устройството, което я чете.

Основната единица за подреждане е т.н. палета за магнитни ленти. Тя представлява нещо рафт с метални рамки и множество отсеци, изработени от дебела тел, между които се подреждат кръглите кутии. Дълъг е 80 см, широк 18, а в най-горната си точка е висок 14. Може да побере 20-ина лентокутии.

Вече като имаме палетите, можем да ги подреждаме по трите рафта на тази количка, слагайки по 2 на рафт. Така ще можем да съберем множество ленти и бързо и лесно да ги превозваме от хранилищата им до големите ,,едностайни“ компютри, защото там са ленточетящите устройства. Количката е висока 80 см, широка 90 и дълбока 70.

А къде се съхраняват продължително време самите магнитни ленти? За това е произвеждан специален шкаф с две врати, изработен от дебела стоманена ламарина. Снабден е със секретна ключалка, за да са защитени данните от неоторизиран достъп. Шкафът има 4 рафта, а на всеки слагате по 2 палети. Висок е 1,6 м, широк 60 см и дълбок 100. Доста много тежи. :)

Тези съоръжения са били постоянно в употреба из големите изчислителни центрове, където се използват данните, записани върху МЛ.

МЛ и досега се използва за мащабни архиви от данни и изобщо не е забравена. През август 2017 изследователи от Sony и IBM съобщиха за новоразработена МЛ, при която плътността на запис достига 201 гигабита на кв. инч, а в резултат е възможно да се създадат касети с капацитет около 330 терабайта! Лентата е покрита с равномерен слой магнитни частици със среден размер от 7 нанометра. Технологията включва нови магнитни глави и специален лубрикант, който се нанася на повърхността на лентата, за да се постигнат по-ниско триене и по-високи скорости.

А ето път как е работел Първият български компютър – той дори и магнитни ленти не е имал:

Първият български компютър Витоша от 1962

See more

---

(Статията е публикувана от автора за първи път в блога на Първа инвестиционна банка (Fibank) ==> https://blog.fibank.bg/%D0%BC%D0%B5%D0%B3%D0%B0%D0%B1%D0%B0%D0%B9%D1%82%D0%B8-%D0%B2%D1%8A%D1%80%D1%85%D1%83-%D0%BC%D0%B0%D0%B3%D0%BD%D0%B8%D1%82%D0%BD%D0%B0-%D0%BB%D0%B5%D0%BD%D1%82%D0%B0-%D1%89%D0%BE-%D0%B5-%D1%82%D0%BE.html.)

Вижте в Сандъците – Sandacite джаджата, която за печатане на данни на лента и управляване на принтер!

Измежду многото различни компютърни устройства за работа с информация, произвеждани в България през 1970-те и 80-те години, особен интерес предизвикват устройствата за подготовка на данни, защото те не са праобраз на нещо днешно, а вид техника, която вече не се употребява. Затова е добре да обърнем внимание на произвежданите образци. Как работят тези джаджи пък писахме неотдавна в друга наша статия – ЦЪК!

Днес във фокуса на нашата публикация са лентови уреди, произвеждани от вече несъществуващия Завод за запаметяващи устройства в Пловдив. Техните устройства за подготовка на данни са предназначени за непосредствен запис на информация върху магнитна лента (ЕС 9004 и модификациите му) и гъвкав магнитен диск (ЕС 9114), като информацията се въвежда направо чрез клавиатурата. Те са намирали приложение във всички области, където е необхо­дима обработка на информация посредством ЕИМ. Ако сте чели линкнатата в началото статия, сигурно сте си дали сметка какъв възторг е бил при тяхната разработка и въвждане – ,,облекча­ват труда на оператора, позволяват многократно използване на магнитните носители, ускоряват процеса на въвеждане на дан­ните в ЕИМ“.

В сравнение с традиционните устройства за подготовка на данни върху перфокарти и перфоленти (използвани напр. в Първия български компютър Витоша) предлаганите от ЗЗУ Пловдив през  80-те г. устрой­ства имат следните основни предимства:

• обединяват всички етапи на подготовката на данни — въ­веждане, проверка, корекция;
• имат възможност за многократно използване на магнитния но­сител (лентата) — не по-малко от 20 000 пъти;
• обладават висока надеждност, ниски разходи по поддържането и безшумна работа;
• и, разбира се, увеличават производителността на труда (с около 30 до 40%).

Дългогодишната експлоатация на тези устройства в България, СССР и Унгария (защото масово са изнасяни за тези страни) е показала, че те задоволяват напълно изискванията на потребителите във функционално и експлоатационно отно­шение.

ЗЗУ Пловдив ZZU Plovdiv

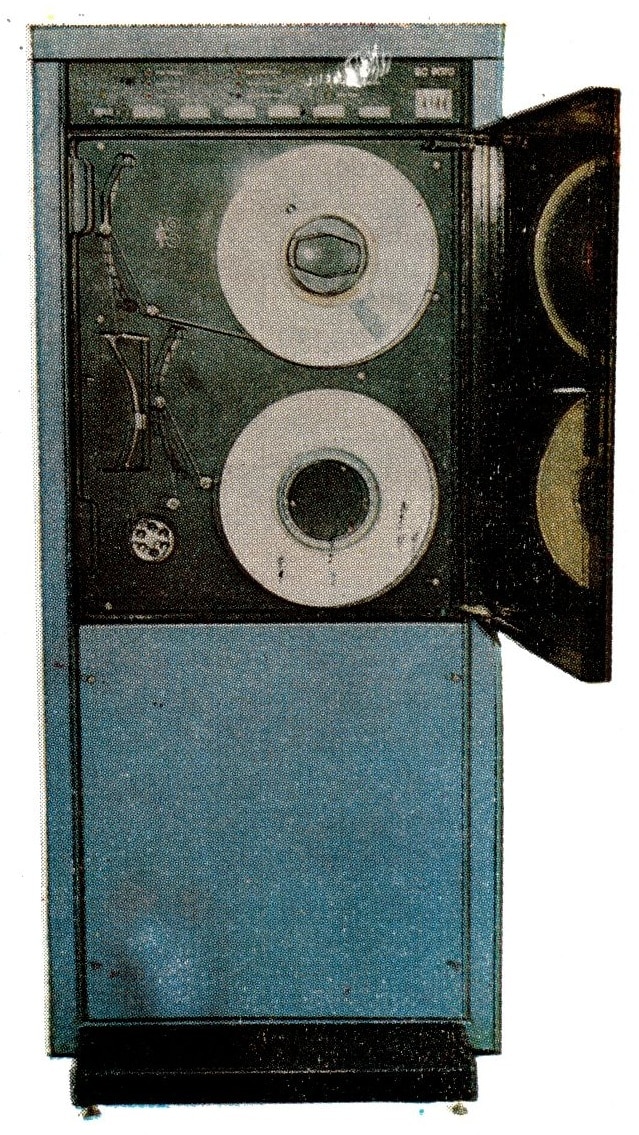

Така например, през 1986 г. в редовно производство е внедрена една от най-добрите разра­ботки на Обединени заводи за запаметяващи устройства — Плов­див – устройство на име УУПУ ЕС 9070, което автономно управлява печатащо устрой­ство. Такава конфигурация е давала възможност да се намалят значително разходите за обработка на информацията и да се спести ценно машинно време. При работа на компютъра изходната информация, вместо да се отпечатва на хартия, се извежда на магнитна лента, а това става с около шест пъти по-ви­сока скорост! Записаната на магнитна лента информация може да се разпечата в автономен режим под управлението на УУПУ ЕС 9070, а същевременно изчислителната система се освобождава за решаване на други задачи. Данните се записват върху лен­тата под управлението на вече използваното тогава програмно осигуряване (демек софтуер), без да е необходима промяна на приложните прог­рами.

УУПУ ЕС 9070 е предназначено за работа във всички обекти, където тогава са се използвали големи компютри – изчислителни центрове, промишлени предприятия, складови стопанства – накратко казано, на всички места, където е необходимо отпечатването на големи ма­сиви информация след обработката й от компютър.

Всичко за ЕС 9002 и неговите възможности

ЕС 9002 е периферно устройство за електронноизчислителна машина (ЕИМ), произвеждано в Завода за запаметяващи устройства в Пловдив от 1974 г. Конструирано е през 1973. Както говори и името му, ЕС 9002 е съобразено и съвместимо със стандартите на Единната система от ЕИМ (ЕС). То е разработка на колектив от Института по изчислителна техника с ръководител н.с. инж. Тихомир Топалов, е разработено на високо техническо ниво и е получило няколко отличия и златни медали.

Откъде идва идеята за създаване на такъв вид устройство?

Данни, това означава информация. Нейното непрекъснато нарастване, поради техническото, икономическо и обществено развитие на всяка страна, е лавинообразен процес. За­това пред инженерите винаги е стояла задачата да се справят с нея. Тук изразите „да се борят с нея“ или „да спрат тази информация са неуместни“, защото прогресивното увеличаване на информацията става по естествен закон. Тук просто е необходимо да се намерят ефикасни начини да се обхване и използва тази информация.

Всички данни, които се обработват с компютри, предварител­но се подготвят. Напр. през 1970-те г. тесе записват в определен вид на магнитна лента или магнитен диск и така постъпват във външната памет на машините. Разглежданото от нас днес устройство за под­готовка на данни върху магнитна лента (УПДМЛ) решава по нов начин този въпрос.

При стария метод или по-точно, до разработването на описваното устройство, данните, които подлежат на обработка, се записват посредством клавиатура върху перфокарти. (При Първия български компютър Витоша пък информацията се записва на перфорирана лента и се разчита според разположението и броя на дупките.) След това информацията се проверява от контролно устройство, после преминават през друго, карточетящо устройство, и се записват върху някаква външна памет — най-често магнитна лента. Едва тогава така записаната инфор­мация постъпва за обработка в компютъра, или както са казвали тогава – електронноизчислителната машина (онзи голям комплекс от устройства, заемащ цели стаи в изчислителните центрове).

Клавишният перфоратор почти в този вид, в който е бил в епохата на ЕС 9002, е дело на 1920-те и 1930-те години и с успех е бил използван при старите механични и електромеханични калкулатори. Тогава дори не е ставало дума за полупроводникови прибори. Техниката с интегрални схеми със своите изключителни възможности изменя коренно качеството и бързодействието на електронноизчис­лителните машини. Клавишният перфоратор обаче — едно електромеханично устрой­ство отпреди половин век — остава същият. И може би създателите на новите устрой­ства за подготовка на данни върху магнитна лента са тръгнали точно от тази мисъл: „Твърде отдавна е създаден и се използва клавишният перфоратор. Независимо, че все още върши работа, трябва да се замени с нещо по-модерно. . .“.

Идеята за новия тип апаратура възниква през 1966 г., но само след десетина години от тридесет фирми от силно напредналите страни произвеждат такива устрой­ства.

Преимуществата на тези устройства са много и могат да се степенуват по важност, но това едва ли е най-същественото. Логично е да се почне от самия принцип на дейст­вие.

А как работи?

Устройствата за подготовка на данни върху магнитна лента са електронни устрой­ства, а клавишните перфоратори — електромеханични. Електронната система е по-на­деждна. Това качество е решаващо, когато става дума за данни, обработвани с ЕИМ. Из­искванията за достоверност в този случай са от порядъка на 10 ⁶ до 10 ⁷, което означава вероятност за един погрешен знак на 500 страници машинописен текст.

Новото устройство е по-бързо при изпълнение на автоматичните операции. В момента на разработката е установено, че благо­дарение на това ефективността на работата на оператора, т.е. производителността на труда, нараства с 30—40 %. Този процент, наглед не особено висок, може да предизвика учудване у някои, след като е известно бързодействието на съвременните интегрални схеми. Но не бива да се забравя, че и с двете устройства работи човек. Всяко от тях притежава клавиатура, с която операторът въвежда данните. Така че бързината е огра­ничена най-вече от човешката възможност. Важното е, че се пести скъпото машинно време, изразходвано до сега от карточетящото устройство. Неговата работа е един бавен процес. Казано по-просто, избягва се презаписът на перфокартата върху магнитната лента.

От голямо значение е и друго преимущество на устройството за подготовка на данни върху магнитна лента — спестяват се огромна количество перфокарти. Малък пример: върху една стандартна касета магнитна лента с диаметър 216 мм. може да се запишат близо три милиона знака. Това представлява около 1500 страници, или един роман ка­то ,,Война и мир“. При използване на клавиатурните перфораториза съшата инфор­мация се изразходват 40—50 хиляди перфокарти! И това не е всичко: картите се изпол­зват еднократно, а новите устройства гарантират повече от 40 хиляди процедури с магнитната лента. Като се има предвид колко информация преминава през електрон­ноизчислителния център само за една година, мерната единица за изразходваните пер­фокарти може спокойно да бъде кубическият метър…

В най-общ опростен вид действието на новото устройство е следното: натискането на всеки клавиш кодира знака и го записва на така наречената буферна памет — нещо като склад, където се натрупва определена порция, или по-точно блок информация. Когато се изпълни капацитетът на буферната памет (а тя събира данните, които могат да се перфорират на две карти), съдържанието й, т. е. блокът данни, се записва на магнит­на лента. Става както при земеделски комбайн — той поема житните стебла непрекъснато, а от бункера отвреме навреме падат готови бали слама. Ако приемем, че житото е по­даваната информация, а пътят на комбайна — магнитна лента, балите ще представля­ват записаните блокове.

Сигурността, че данните са правилно записани, е 100 %. Защото, след като се запише блокът от данни, лентата се връща, автоматично се прочита и се сравнява със съдържа­нието на буферната памет. Всичко това става за много кратко време — 150 милисекунди и не се отразява върху нормалния ритъм на работата на оператора. Той всъщност не за­белязва никаква прекъснатост в процеса на своята дейност.

Устройството за подготовка на данни върху магнитна лента ЕС9002 при изпитанията е получило оценка К (т.е. високо световно техническо равнище) още в етап на разработка. То е спечелило златни медали на Международен панаир в Пловдив и на VI Национален преглед на ТНТМ. Още един златен медал устройството е взело в Москва, на Специалната изложба по из­числителна техника. Всичко това е голямо признание за неговите качества.

Прецизното разглеждане на сравнителните таблици за много чужди изделия от то­зи тип води до неоспорими заключения: българското устройство е с най-малко тегло, раз­мери и цена, а същевременно с разширени функционални възможности. До 1974 г. в изпълнението му има четири решения, признати за изобретения от Института за рационализации.

Освен за­пис и проверка (с четене на информацията) ЕС 9002 притежава и друг режим на работа — търсене. Той позволява да се намери, прочете и коригира който и да е блок информация, записан на произволно място върху магнитната лента. Може да се извършва четене и проверка на буферната памет.

Когато е необходимо да се документират някои дан­ни, информацията от магнитната лента може да се разпечата на принтер. УПДМЛ-то има възможност да се записва от различни видове източници – напр. от четци за перфокартови устройства, за да се осигури съвместимост с по-стария носител, и т.н.

Особено важни са международните изпитания, на които е подложено устрой­ството. Те са проведени от специална комисия с участите на делегации от всички стра­ни, включени в разработката на Единната система електронноизчислителни машини на СИВ. В протокола комисията е отбелязала. че съоръжението е разработено на високо техническо ниво и по важни показатели превишава изисква­нията на проектната задача.

Още в момента на представянето си устройството бързо прехвърля границите на България. То става обект на под­чертан интерес на българската национална изложба в Индия, както и на пролетния Лайпцигски панаир от 1974 . Колективът, все млади хора—научни сътрудници и инженери от Института по изчислителна техника, завършват задачата за 24 месеца и напълно спази нормативния срок. Трудности, разбира, се е имало, защото УПДМЛ-то е принципно ново устройство. То  е изпълнено изцяло на интегрални схеми. Други трудности се явяват и в осигуряване на частите за редовното производство: магнитната записващо-четяща глава, електродвигателя…

Проектът е бил новата помощна апаратура да замени всички съществуващи дотогава перфокартни ус­тройства в електронноизчислителните центрове. Още от 1974 много страни проявя­ват голям търговски интерес към новата ни джаджа. Получени са предварителни заявки за хиляди бройки, а по-късно ЕС9002 е изнасяно за СССР и редица други страни.

Следващата задача пред колектива е била да се разработи система, която да позволи предаване и работа с данни от разстояние – по-нататък ще Ви разкажем как е разрешена и тази задача… :)

Прочетете и:

http://www.sandacite.bg/%D0%B5%D1%81-9007-%D0%B7%D0%B0%D0%BF%D0%B8%D1%81-%D0%BD%D0%B0-%D0%B4%D0%B0%D0%BD%D0%BD%D0%B8-%D0%B2%D1%8A%D1%80%D1%85%D1%83-%D0%BC%D0%B0%D0%B3%D0%BD%D0%B8%D1%82%D0%BD%D0%B0-%D0%BB%D0%B5%D0%BD%D1%82/

ИЗОТ ПРОКОН 1300 (+ видео)

Днес ни изпратиха нещо, което досега не бяхме нито виждали, нито чували. Става дума за универсален преносим програматор ПРОКОН 1300, част от семейството програмируеми контролери със същото название, но с различен цифров индекс. Разработка са Централния научноизследователски комплекс по автоматизация (ЦНИКА) от 1987-8 г.

ПРОКОН е семейство от три ти­па програмируеми контролери (ПРОКОН 40, ПРОКОН 72 и ПРОКОН 256) с общ програмен език. Те са съвместими помежду си по елек­трически характеристики, а се различават по схемни и програм­ни възможности. Предназначени са за автоматично управление на дискретни процеси в машино­строенето, автомобилостроенето, циментната промишленост, хи­мическата, фармацевтичната, ле­ката и хранителната промишле­ност, в селското стопанство и ме­лиорацията.

ПРОКОН се комплектува с уни­версален преносим програматор ПРОКОН 1300, операторска стан­ция ПРОКОН 1410 и комуника­ционен разпределител ПРОКОН 1510.

Най-важните предимства на фамилията ПРОКОН :

• Самоконтрол и диагности­ка в реално време
• Оперативните вериги са изо­лирани галванично от логиче­ската схема
• Удобен графичен език за про­грамиране, използващ симво­ликата на релейно-контактните схеми
• В паметта на централния мо­дул се записва потребителска програма с дължина от 12 до 12 Кбайта.

Контролерите ПРОКОН имат до 256 дискретни входа и изхода, до 64 аналогови входа, до 16 ана­логови изхода. Дискретните изхо­ди са безконтактни и могат да комутират без междинни релета до 24V/ 0,5 А, 24 V/2 А прав ток или 220 V/1,5 А променлив ток.

Производство са на Обединени заводи за запаметящи устройства (ЗЗУ) Пловдив. С друга тяхна продукция можете да се запознаете ето тук в нашия сайт ==> http://www.sandacite.bg/?s=%D0%B7%D0%B7%D1%83+%D0%BF%D0%BB%D0%BE%D0%B2%D0%B4%D0%B8%D0%B2

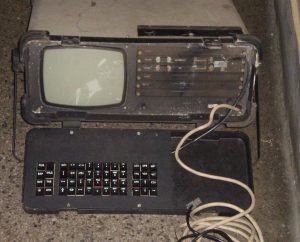

Целият ПРОКОН 1300 е побран в масивен метален куфар и тежи близо 40 кг.:

Дръжката се натиска от двете страни и пада, като образува основа, на която ляга контролерът, когато се вдигне капакът на куфара.

Всичко е вътре – клавиатурата-капак, кабели за връзка с периферните устройства, електроника и монитор:

Ясно се различават надписите на конекторите:

Отзад ПРОКОН -ът има оребряване и масивен вентилатор, който може да бъде невероятно шумен при работа:

Ето я и табелката с произхода и серийния номер. Нашият е сред първите 600 произведени през 1990 г., и отговаря на отраслова нормала от 1988 г.:

Клавиатурата е с някои специфични и нужни за предназначението на контролера бутони. Може би е производство на ТПК Комуна Смолян – там са се правели такива клавиатури:

Ето и технически паспорт на фамилията ПРОКОН ==> ПРОКОН-1300

И накрая остана само да Ви демонстрираме как го включихме:
