[1981] Български контакти и ключове

Тези контакти и ключове за осветление са производство на завод Найден Киров Русе. Някои от тях могат да се намерят и сега в търговската мрежа, но според нас са със занижено качество спрямо показаните на снимката.

[1950-те] Стар български електрически котлон ЕКП 4 + описание

Днес ще Ви запознаем с още един български котлон от 1950-те години, но вече от втората им половина и като така – по-съвременен. На първо време, той е със закрити нагревателни плочи и доста по-безопасен за употреба в сравнения с Първия.

Този котлон се състои от ламаринено тяло, оформено като паралелепипед. Има две нагревателни чугунени плочи — едната  800 Вт и другата  1200 Вт. Изводите на всяка от тях завършват върху съот­ветен електрически превключвател, посредством които се включват различни мощности (тристепенно регулиране). Има вграден двужилен кабел със сечение 2 x 1,5 мм² и дължина 1,6 м, снабден с щепсел 10 А. Електри­ческата инсталация, към която ще се включва котлонът, трябва да има проводници със сечение над 1,5 мм², електромер 10 А и предпазители 15 А. Разходът при пълна мощност е 0,04 лв час (по тарифа, валидна към 1962 г.). Тежи близо 9 кг.

Капаците са черно емайлирани, тялото е боядисано с печена алкидна боя, а дъното е бронзирано, за да отражава топли­ната и да предпазва опорната площ от силно за­гряване. Закрепването на плочата се осъществява по след­ния начин. Върху капака симетрично на средата под 120° един спрямо друг са затегнати три болта, всеки с помощта на две гайки така, че главите им отстоят на еднаква височина (около 20 мм) от по­върхността му. Плочата се поставя върху болтовете, като тънката й периферия влиза в специал­ните канали на главите им, а дългата й шпилка надолу през отвора па капака. Върху нея се нанизва продълговата скоба с дължина, по-голяма от диаметъра на отвора, след коего се патяга чрез гайка. Подпряна върху болтовете и притисната със скобата към капака, плочата е здраво закрепена, като едновременно отстои на известно разстояние от него По такъв начин е избягнато излишно пре­даване на топлина към тялото на уреда.

Този тип котлони вследствие на възмож­ността за регулиране на мощността и оттам на температурата са много добри за готвене и пържене. Могат, разбира се, да се употребяват и за загряване на течности. Имат значителна инертност (т.е. загряват бавно, защото плочите им са много дебели – около 2,5 см), което ги прави не­удобни за бързо нагряване. Съдовете, които се по­ставят върху плочата, трябва да имат равно дъно.  Могат да работят на всяка жилищна инсталация, снабдена с електромер 5 А и предпа­зители 10 А. Електротехнически недостатък на тези котлони е, че нямат заземяване.

Повредите в тези котлони са много редки и се състоят предимно в изгаряне на нагревателя, който не може да се поправи освен при заводски условия. Смяната на повредена плоча става по стедния начин: снемаме дъното, като развиваме четирите винтчета, които го прикрепят. Освобождаваме изводите от прев­ключвателя и след като развием гайката на шпилката, снемаме скобата и плочата се изважда нагоре. Поставянето па новата плоча става по обратен път.

Котлонът се употребява предимно за готвене и пържене, но може да се употреби и за други цели. Техническите му данни са дадени в долната таблица. Нарочно сме заградили неговия индекс, защото таблицата поначало се отнася за повече български котлони от 1950-те г. и като така тя показва как той се разполага между тях:

А, и накрая да отбележим, че този котлон има и версия с една нагревателна плоча (т.н. ЕКЧП), с която ще Ви запознаем друг път. :)

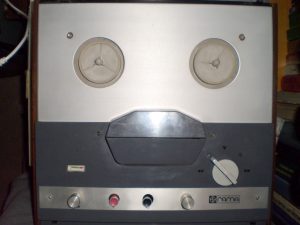

[1971] Български ролков магнетофон Гама

За този български ролков магнетофон знаем само, че е произвеждан в малка серия и раздаван на определени лица ,,по партийна линия“ (спомени на човека, от когото го закупихме). Не разполагаме със схема, описание или каквато и да било друга документация. Затова я търсим усилено и призоваваме, ако някой случайно пази – да ни пише – ще я публикуваме с нескрито удоволствие.

Произведен вероятно в завод Електроакустика Михайловград през 1971 г.

Разгледайте още снимки:

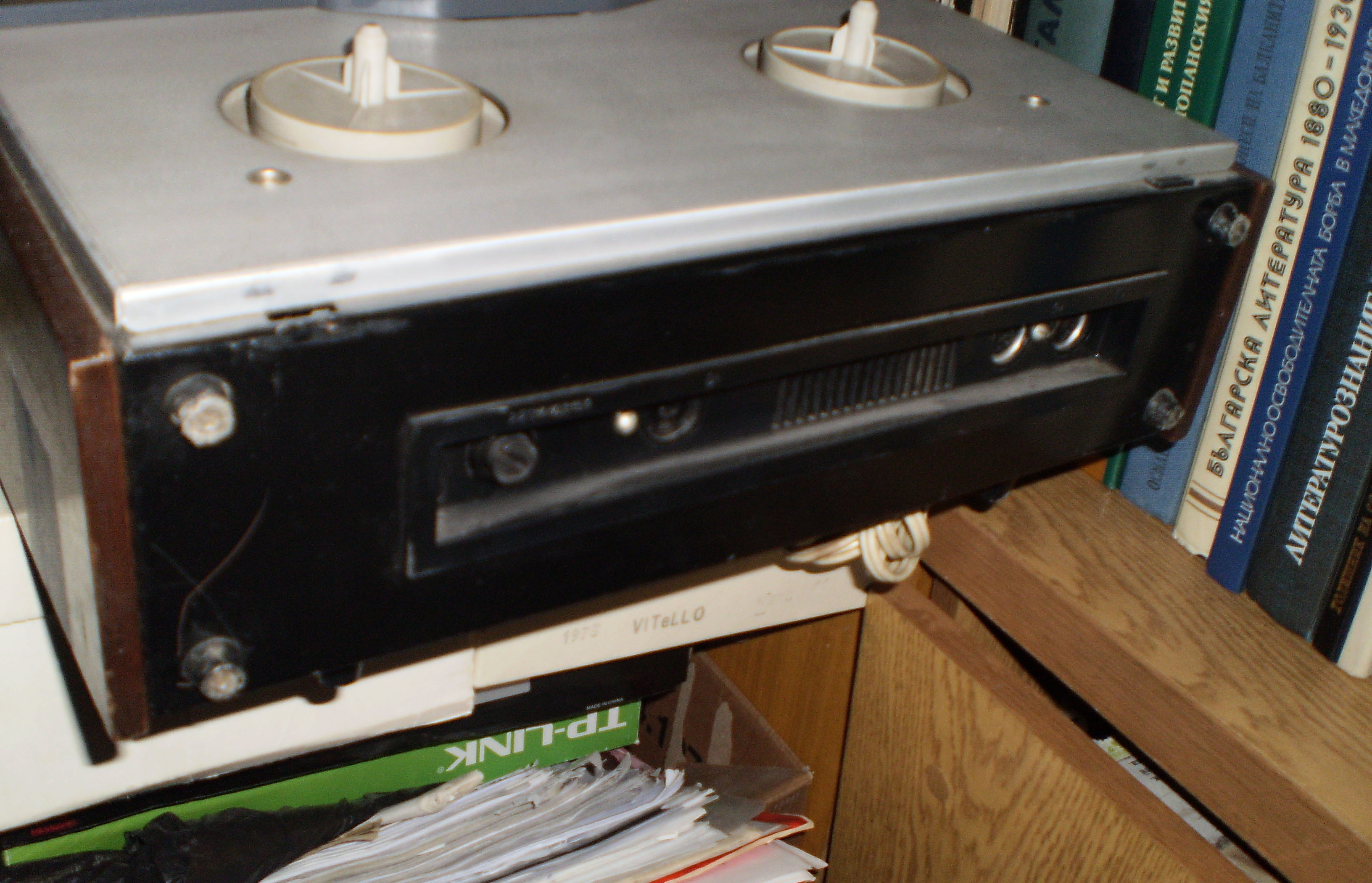

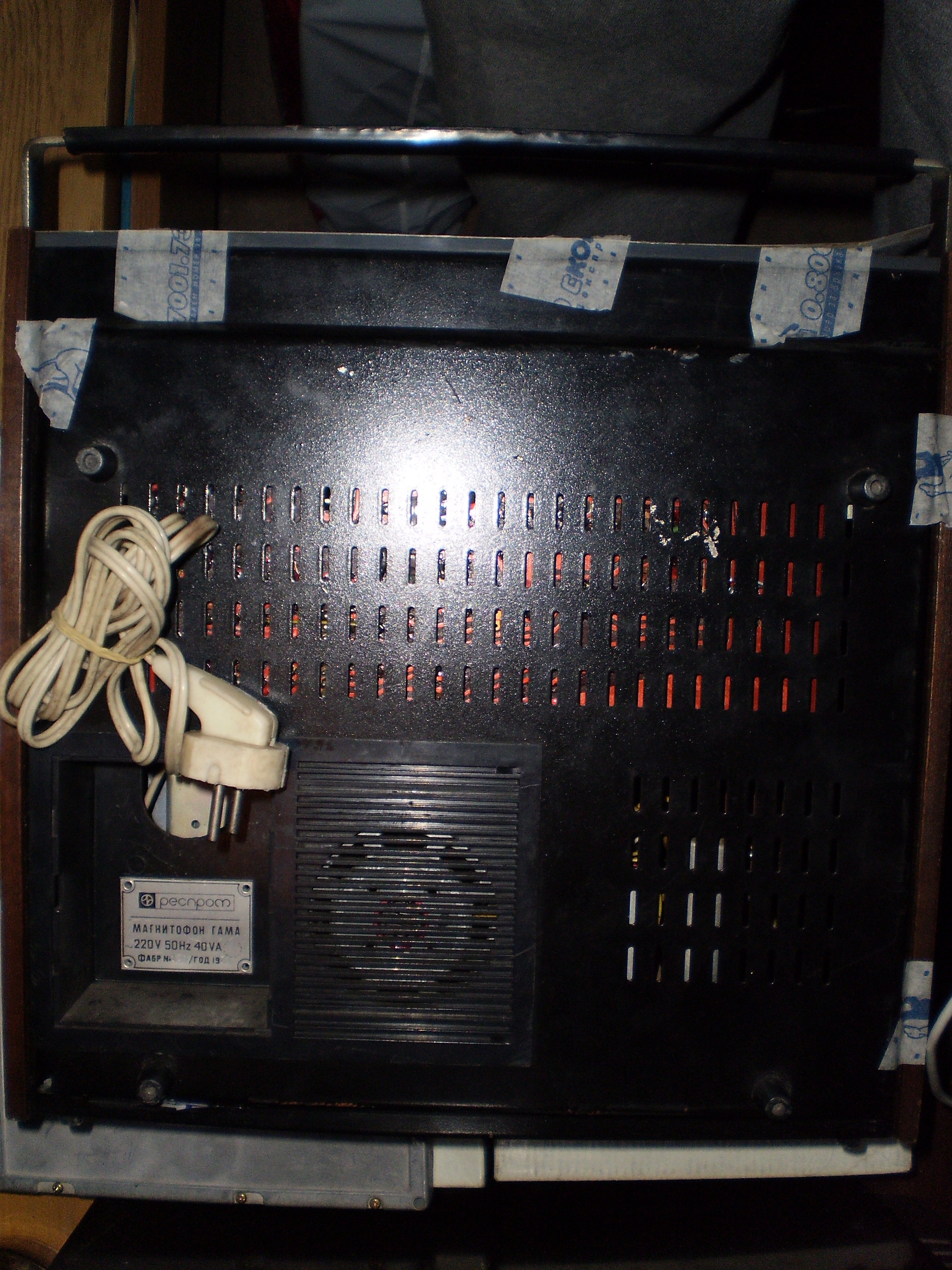

Корпусът е стабилен и магнетофонът е доста тежък:

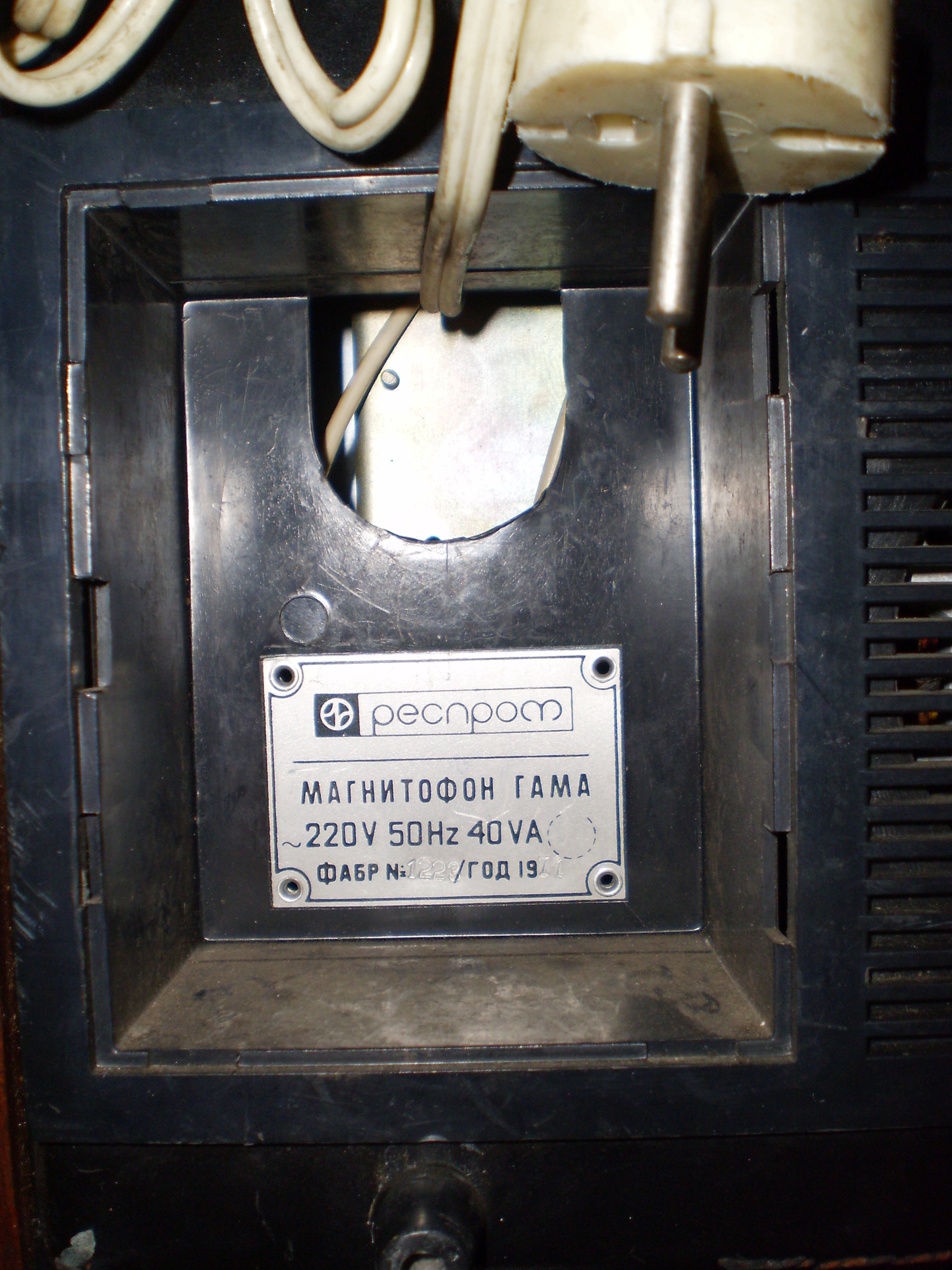

Табелката:



СЪДЪРЖАНИЕ

Метрологично осигуряване на производството в системата на МЕЕ

Получаване и свръхпроводящи свойства на дифузни карбиди и нитриди на ниобия

Нискочестотни пиезоелектрични тенолентови трансформаторни филтри

Анализ на излъченото поле от края на коаксиален кабел

Устройство за поддържане на температурния режим и за ограничаване на работния ток при термични процеси за повърхностно обогатяване на метала

Влияние на някои производствени отклонения върху характеристиките на един типоред трифазни асинхронни електродвигатели

Възможности за повишаване на мощността на променливотоковия автомобилен генератор

Нови листове слоести пластмаси

Алуминиева печатна платка

Диелектрична изолация на биполярни интегрални схеми

Зависимости между параметрите на технологичния процес при емайлиране на проводници с нагряване посредством късовълнови инфрачервени лъчи

Температурен градиент в платото на съпротивителна пещ при високотемпературно отлагане на слоеве от Si(3)H(4) в динамичен режим на работа

Устройство за измерване на разхода на въздушни потоци

Патенти и изобретения

Нови изделия и материали

ИЗ ПРЕДПРИЯТИЯ И ИНСТИТУТИ

Автоматизирана електрофорезна инсталация

ЧЕЛЕН ОПИТ

Творчески инициативи в завода за манометри Черно море Варна

Новости

Информация

Бибиография

Рекллами на Завод за специална металокерамика София, ДНПСК по полупроводникова техника Ботевград

Изтеглете – 02



СЪДЪРЖАНИЕ

40 г. катедра Съобщителна техника при ВМЕИ В. И. Ленин – София

Микропроцесорна апаратура за автоматично изпробване на груповите съоръжения на АТЦ

Надеждност и безопасност на микропроцесорни структури. Двуканална микропроцесорна структура за управления на отговорни технологични процеси

Изследване на един клас мекропроцесорни управляващи устройства

Универсален селективен блок с обобщен импедансен конвертор

Стабилност на дебелослойни резистори

Работа на средствата за измерване в динамичен режим – същност и проблеми

Анализ на реален многолентов честотет коректор от диференциален тип

Едночестотен хелий-неонов лазер с мощност повече от 1 mW

Електронно импулсно устройство за зареждане на акумулатор

Взривозащитен нивосигнализатор

Пиезокерамични звукоизлъчватели

Начален стадий на ориентиране и нарастване на силиций върху сапфир в системата SiCL(4)-H(2)

Свързване на интегралната схема СМ751Р към микропроцесорна система

Нови изделия и материали

По света

Реклами на цифрова уплътнителна съобщителна система за 30 телефонни канала с ИКМ ИКМ-30, влакнесто-оптична съобщителна система със скорост 34 Мбит/сек ВОСС-34, система за телеконтрол на жп гари

Изтеглете – 01

СЪДЪРЖАНИЕ

25 години завод Промишлена електроника Габрово

Мощен ВЧ автономен инвертор на ток с микропроцесорно управление

Цифрово програмируемо устройство за фазово-импулсно управление на тиристорни преобразуватели

Микрокомпютърна интерактивна графична система Микроника М1

Методи за управляване на позициониращи системи за чертаещи устройства (плотери)

Типове кинематични схеми за плотери

Оптимизиране на условията за самовъзбуждане на генератори с помощта на машинна графика

Векторни писалкови плотери и задвиждаве на чертожната среда

Интерактивен манипулатор

Устройства за автоматична подмяна на писци за плотери

Оптимизация на машинната графика

Оценяване на производителността на изчислителни системи

Някои физични проблеми в силовите полупроводникови елементи и пътища за решаване

Нови изделия и материали

Изобретения

Информация

По света

Нови книги

Библиография

Изтеглете – http://сандъците.net/spisaniya/08.rar



СЪДЪРЖАНИЕ

Основни задачи на националтата секция по тестиране, диагностика и надеждност на електронни прибори, ЕИМ и системи

Уводни бележки

Симулиране на цифрови структури

Проблеми при тестирането на програми

Информационна система за управление на тестирането на интегрални схеми

Методи за диагноситка на микропроцесорни устройства

Изследване на псевдослучайното тестиране на микропроцесори с помощта на оцветени мрежи на Петри

Фамилия тестери СЕТ за диагностика и настройка на микропроцесорни изделия

Систеа за динамичен функционален контрол на сложни микропроцесони структури

Диагностика на RAM паметта в 8-битови микропрозесорни системи

Сстеми за тестиране на големи MOS памети

Тестова система за цифрови интегрални схеми АС 400

Автоматизирани изпитвателни системи от фамилията АТЕК

Системи за електротермотренировка на големи и ксвръхголеми интегрални схеми

Методика за настройка и тестиране на запаметяващи устройства с гъвкав магнитен диск

Устройство за термотренировка на ЗУГМД ЕС 5074 и ма минизапаметяващи УГМД ЕС 5088

Тестова система за статично-параметричен контрол на фибридни интегрални схеми

Алгоритъм за  изолиране на многократни неизправности в линейни аналогови схеми

Системи за тестиране на интегрални схеми, организирани с ПК Правец 8М

Анализ и оценка на два метода за контрол на сложна радиоелектроннна апаратура

Нови книги

Нови изделия и материали

Информация

Реклами на ИРЕТ София, завод Георги Костов София, ИЗОТ 1010 С, Химически комбинат Девня, Електромоторен завод Елпром Троян, Комбинат Елпром-Енерго София, фамилия сигнатурен-емулаторен-тестер СЕТ (комбинат Изотсервиз)

Изтеглете – 09
