[1953] Радиоапарат Септември + схема

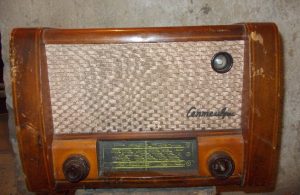

Септември е български лампов радиоапарат и, заедно с радиоприемника Дружба, представлява вариант на модела Мир. Септември се произвежда от 1953 г. в Слаботоковия завод Климент Ворошилов в София.

Притежава три вълнови обхвата, като и за трите входното устройство е реализирано по схема с индуктивна връзка на антената с кръга.

Честотни обхвати:

КВ – 5,8 – 18 мХц

СВ – 520 – 1600 кХц

ДВ – 150 – 400 кХц

Чувствителност по отношение сигнал-шум:

КВ – 120 mV

CB – 80 mV

ДВ – 120 mV



Схема на радиоприемника Септември – тя ще Ви улесни при ремонта:

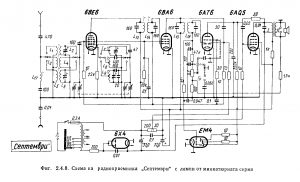

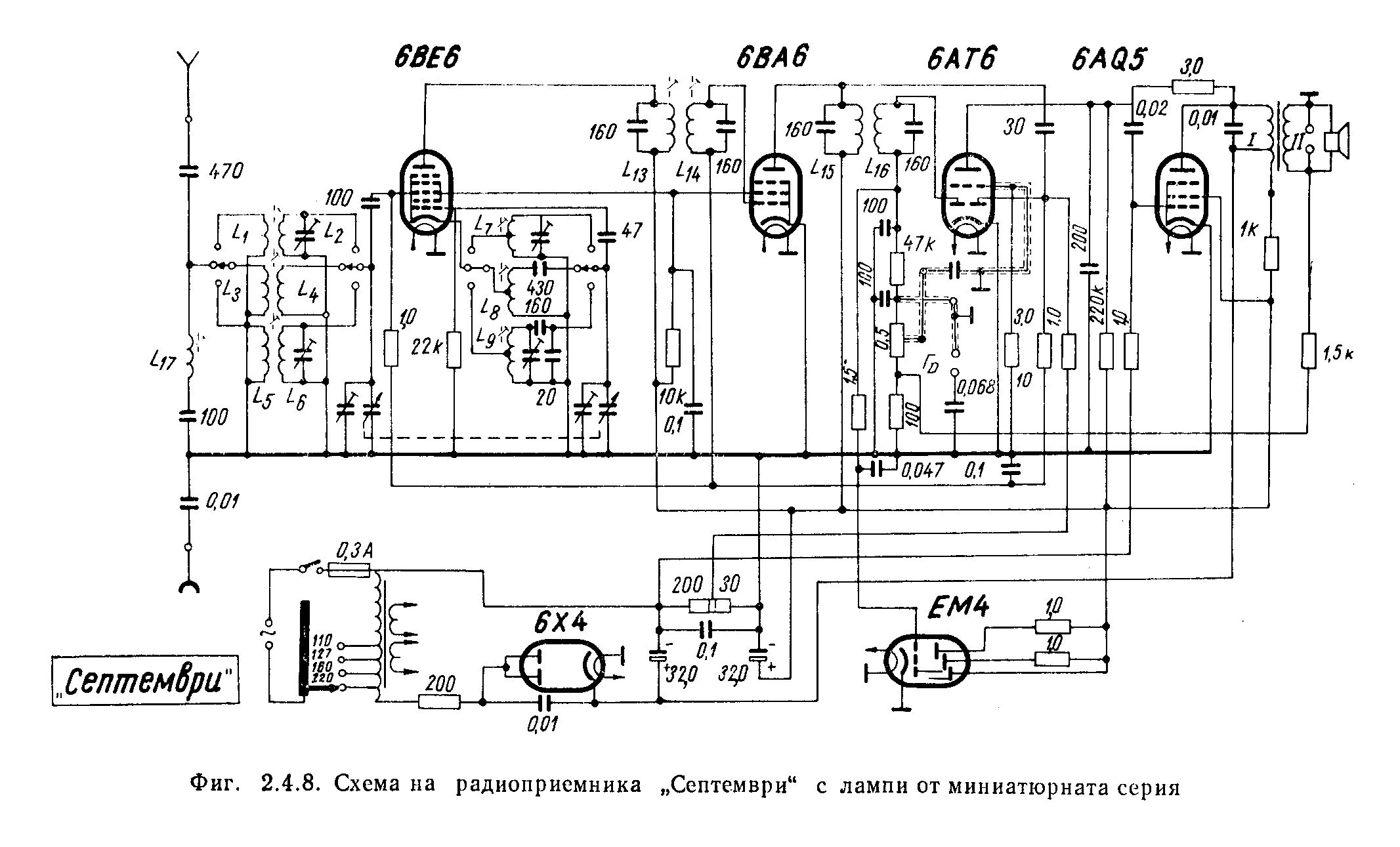

Схема с лампи от миниатюрната серия – 6BE6, 6BA6, 6AT6, EM4, 6AQ5, 6X4:

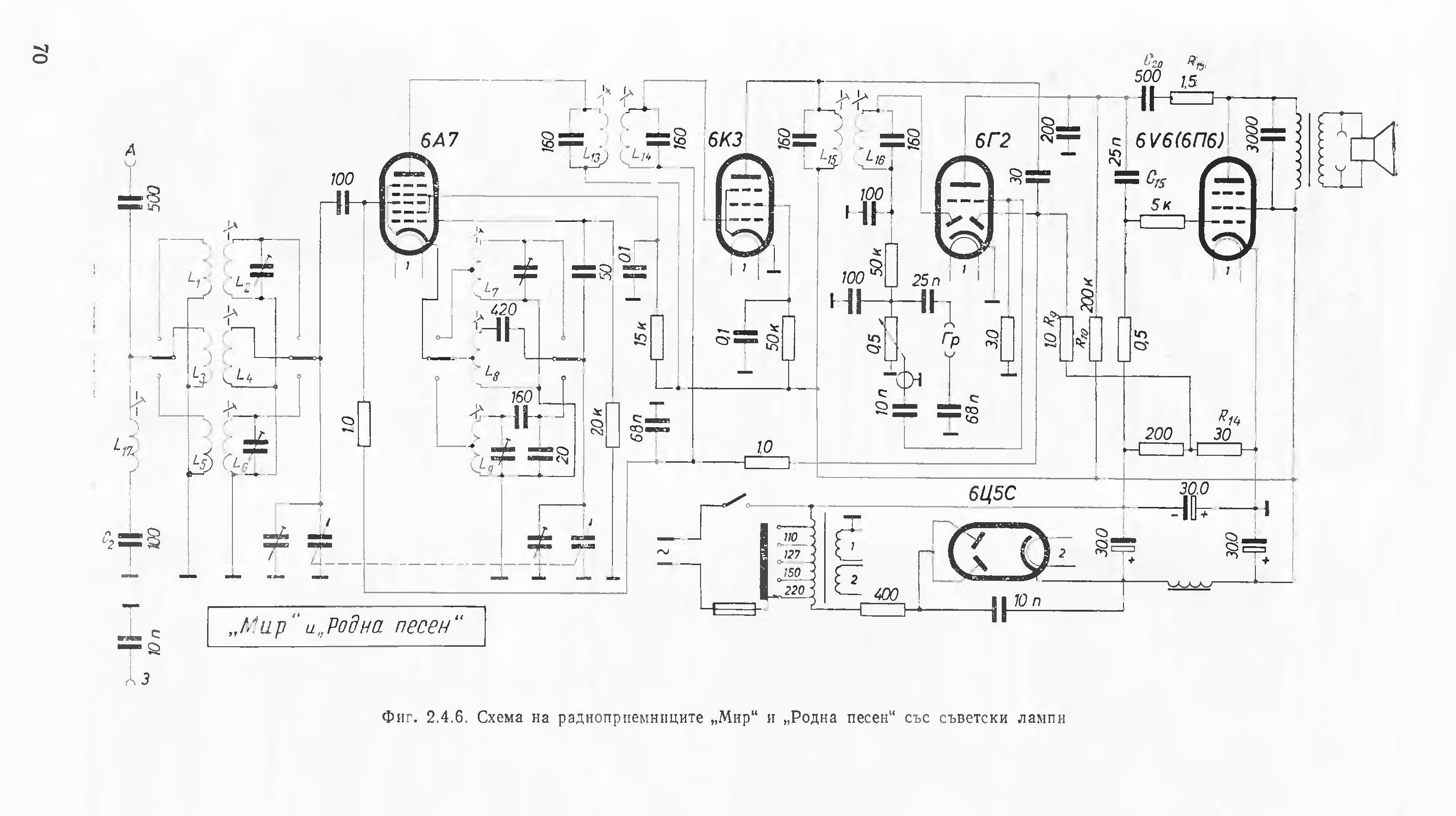

Схема със съветски лампи:
