Стабил 220 е на линия в Сандъците – Sandacite!

Този стабилизатор се произвежда от 1987 г. в завод Електроакустика Михайловград (дн. Монтана). Това е електронен стабилизатор на напрежение за битови це­ли и е предназначен да се използва като захранвал източник на про­менливо напрежение с автоматично регулируем изход по отношение на промяната на захоанварата мрежа. Намира приложете за захранване на черно-бели и цветни телевизионни приемници и други електрически консуматори, ненадвишаващи 350 VA.

Основен елемент в стабилизатора е автотрансформатор Т 1, който е конструиран като повишаващ и понижаващ, така че да покрива зададения диапазон на изменение на мрежовото напреже­ние.

Релетата К 201, К 202, К 203 и К 204 комутират на­мотките на автотрансформатора за да се получи на изхода напреже­ние в границите от 209 V до 231 V.Захранващото напрежение на ре­летата е 12 V и се осигурява от три токоизправителя изпълнени на диода V 201 и пилтровия кондензатор С 201.

Релетата се задействат от съответниее тригери на Шмит-ТШ.Входното напрежение за ТШ1, ТШ2 и ТШЗ се подава от упра­вляващия усилвател, изпълнен на диода V 208 и транзисторите V 207 и V 208, следящ изменението на мрежовото напрежение. Той е конструиран така, че промяната на изходното му управляващо напрежение да е обратнорропорционално на изменението на мрежовото. По този начин в момента на включването на стабилизатора на изхода му няма да се получи високо напрежение,което да повреди захранвания уред:

Другият управляващ усилвател, изпълнен, на диода V 214 и транзистора V 213 следи изменението на изходното напрежение и управлява четвъртия тригер на Шмит-ТШ4. ТШ4 е настроен да включи пий напрежение на изхода 231 V и да изключи при 209 V.

Тригерите на Шмит и управляващите усилватели се за­хранват. от стабилизиран токоизправител с изходно напрежение 25 V, изпълнен на диода V 202, ценеровпя диод У 205 и транзисторите V 203 и V 204.

Стабилизаторът Стабил 220 се установява за работа в помещения, осигуряващи нормални работни условия:

– работен температурен диапазон – минус 5°С до + 35°С

– относителна влажност на въздуха 60 +/- 15 %, при темпера­тура 25°С.

Стабилизаторите са предназначени за работа в среда с нормална пожарна опасност. Не се допуска замърсяване на окол­ния въздух с прах, дим, агресивни пари и газове, разяждали мате­риалите и електрическата изолация или повишено съдържание на со­ли.

Стабилизаторът се поставя в работно положение на крачетата си.

На стабилизатора се поставят предпазители, отгова­рящи на оказаната стойност – 4A/250V,  както е показано на поз. 3 фиг.2.

Посредством ключа поз. 2, фиг. 1, .стабилизаторът се включва за работа, при което трябва да светне светодиодът поз. 1, фиг. 1.

Включването на консуматора към регулатора се осъ­ществява чрез щепселно съединение поз. 5, фиг. 2.

ТЕХНИКА НА БЕЗОПАСНОСТ

Присъединяването на стабилизатора Стабил 220 към захранващата мрежа се осъществява посредством мрежов шнур поз. 4 фиг. 2. Съгласно изискванията по техника на безопасността на лицевата страна е поставен надпис:

„ВНИМАНИЕ НЕ ОТВАРЯЙТЕ СТАБИЛИЗАТОРА ПРЕДИ ДА ГО ИЗКЛЮЧИТЕ ОТ МРЕЖАТА !“

На стабилизатора е инсталиран предпазител миниатюрен стопяем БДС 4957-79 – 4A/250V – 4 броя.

УКАЗАНИЯ ЗА КОНТРОЛНИ ИЗМЕРВАНИЯ

Контролно-измервателна апаратура

Автотрансформатор за плавно регулиране на мрежовото напрежение – 1 брой. –

• регулираща способност от 0 до 260 V.

Волтметър – 2 броя

• обхват на напрежението – 3 до 300 V.
• клас на точност – ± 1,5 %

Стабилизаторът се включва към автотрансформатора.Еди­ният волтметър измерва нходнато напрежение, а другият изходнато.

Чрез автотрансформатора се изменя входното напрежение от 170 V до 260 V. Изходното трябва да бъде в границите от 209 V до 231 V.

ГАРАНЦИОННИЯТ срок, в който заводът производител се е задължава чрев своите сервизи, с които е сключен договор за подър­жане и ремонт, да отстранява появилите се пввреди, е 18 месеца от датата на закупуването съгласно БДС 2.01-78.

Предприятието производител не носи отговорност за повре­ди, предизвикани от неправилна експлоатация на уреда.

Схема на стабилизатора Стабил 220:

ГАРАНЦИОННА КАРТА – Приложение 2

СВЕДЕНИЯ ЗА КОНСЕРВАЦИЯ И ОПАКОВКА

Всеки регулатор трябва да се опакова в каса от вълно­образен картон по БДС 5382-80 и с размери по БДС 4703-76.

Върху касата се нанасят следните данни:

Наименование и/или/ знак на производителя.

Фабричен номер и година на производство.

Манипулационни знаци „ПАЗИ ОТ ВЛАГА“ и ГОРНА СТРАНА – НЕ ОБРЪЩАЙ по действащия тогава стандарт на СИВ 257-80.

https://www.sandacite.bg/стабилизатор-за-напрежение-стабитро/

Мраз 120А от Сандъците – Sandacite!

Домашният хладилник Мраз 120 А  е от абсорбционен тип. Произвежда се от 1985 г. в Хладилния завод Антон Иванов София.  Служи за охлаждане и съхранение на хранителни продукти и напитки и за получаване на малки количества лед на бучки.

Изпълнен е във вид на правоъгълен шкаф, боядисан по специална технология с бяла боя. Горната му част е оформена като спомагателна масичка от декоративен гетинакс. Охлажда­нето се осъществява от абсорбционен агрегат, зареден с водо- амонячен разтвор при съответно налягане.

Регулирането на температурата в хладилника се извършва автоматично чрез термостат. За топлоизолационен материал е използуван твърд пенополиуретан.

Електрическата инсталация на хладилника е електрообезопасена.

Общото устройство на хладилника е показано на долната фигура:

ЛЕГЕНДА : 1. Шкаф; 2. Настройващ диск; 3. Плот; 4. Изпарител; 5. Врата с магнитен уплътнител; 6. Отделение за яйца; 7. Отделение за масло; 8. Скара; 9. Хладилна камера; 10. Полица; 11. Съд за плодове; 12. Осветително тяло с бутон; 13. Крак; 14. Балкон



ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ на Мраз 120А:

КАКВО ПОЛУЧАВАТЕ в кашона заедно с хладилника:

• хладилник (разбира се!) – 1
• скари – 2
• ваничка за получаване на лед – 1
• съд за размразяване (обезскрежаване) – 1
• стъклена поличка – 1
• съд за съхранение на плодове – 2
• подвижни балкончета (летвички за вътрешната страна на вратата –  по-нататък ще видим за какво се използват) – 3
• едно ръководство за употреба – 1

ТРАНСПОРТИРАНЕ

1. Хладилникът да се пренася в оригиналната си опаковка и във вертикално положение.

2. По време на пренасяне върху горната плоскост да не се поставят други предмети.
3. Хладилникът да се предпазва от дъжд, влага и всякакви външни вредни въздействия.
4. За повредите, които произтичат от неспазване на гор­ните указания, заводът не поема отговорност.



ВАЖНИ УКАЗАНИЯ

1. Забранява се използуването на неизправен контакт. Задължително трябва да се ползува само занулен контакт „Шуко“.
2. Забранено е удължаването на захранващия кабел и другите проводници на ел. инсталацията. Задължително да се ползва щепсел „Шуко“.
3. Почистването на хладилника се извършва ,след като се изважда щепселът от контакта
4. По време па работа, вратата на хладилника да се отваря само когато се налага и за кратко време.
5. Забранява се поставянето близо до хладилника на горими материали.

ПУСКАНЕ В ДЕЙСТВИЕ на хладилника Мраз 120А

• Хладилникът да се разопакова грижливо, без повреж­дане на боядисаната повърхност и други елементи.
• След грижливо разопаковане на принадлежностите, съ­щите се поставят на местата си в хладилника, както е пока­зано на фиг. 1.
• Хладилникът се поставя, колкото се може по-далече от всякакви източници на топлина (слънчеви лъчи, печки, ел. кот­лони и др.). Гърбът на хладилника (края . на решетката) да стои на 40—60 мм от стени и други предмети, за да се осигури необ­ходимата циркулация на въздуха около кондензатора.
• Хладилникът да се постави на равна и стабилна основа. При нужда да се нивелира с помощта на четирите регулируеми крачета.
• Преди да се включи в ел. мрежа, да се провери изправ­ността на контакта.

УПОТРЕБА на хладилника

• Принадлежностите да се поставят на съответните им места.
• Скарите да не се претрупват с продукти и да не се покриват, защото това влошава правилната циркулация на въз­духа на камерата.
• В хладилника да не се поставят горещи ястия и про­дукти. Същите преди това трябва да бъдат охладени до стайна температура.
• Продуктите, особено които имат мирис, да се опаковат в целофан, пластмасова кесия, или да се съхраняват в затво­рен съд.

РЕГУЛИРАНЕ НА ТЕМПЕРАТУРАТА

Поддържането на желаната температура в отделението за охладени продукти и нискотемпературното отделение се из­вършва с помощта па термостата (илюстрация 2) На настройващия диск на същия са нанесени цифри от 0 до 7. Позиция 1 съог- ветствува на минимално охлаждане, поз. 7. на максимално охлаждане, а поз. 0 изключено. Останалите цифрп са меж­динни степени между минималното и максималното охлаждане.

Настройката се извършва, като се поставя съответната цифра срещу стрелката, намираща се в непосредствена бли­зост до копчето.

В приложената таблица са дадени нормалните и максимал­ните допустими срокове за съхранение на различни хранителни продукти и напитки при температура от + 2 до + 8° С.

СЪХРАНЕНИЕ НА ХРАНИТЕЛНИ ПРОДУКТИ И НАПИТКИ

1. Различни видове меса се съхраняват в затворен съд или пакетирани.
2. Маслото се съхранява в специално отделение на вра­тата, закрито с капак.
3. Яйцата се съхраняват в оформените за тази цел гнезта на вратата.
4. Ястия се съхраняват върху скарите в закрити съдове.
5. Пресните продукти се поставят на скарите или па вътреш­ната стена на вратата. Пресни плодове и зеленчуци се съхра­няват в пластмасовите съдове, след добро измиване и изцеж­дане на водата. Съдовете трябва да бъдат покрити с полицата за да се предпазят продуктите от изсушаване.
6. Малкогабаритни замразени продукти могат да се съхра­няват лз нискотемпературното отделение. Допустим срок на съ­хранение — една седмица.
7. Бутилирани напитки се съхраняват в гнездата на вра­тата, преградени с балкони, или върху скарите.

В долната таблица са дадени нормалните и максимал­ните допустими срокове за съхранение на хранителни продукти и напитки в хладилника Мраз 120А:

ПОЛУЧАВАНЕ НА ЛЕД

Ваничката за добиване на лед се налива с вода, така че нивото на водата да бъде до 5 мм под горния й ръб и след това се поставя в отделението на изпарителя. Копчето на термостата се поставя па положение „максимум“ и след полу­чаването на лед, ваничката се изважда ог отделението, поставя се дъното й във вода, при което ледените кубчета леко се освобождават от преградите.

РАЗМРАЗЯВАНЕ (ОБЕЗСКРЕЖАВАНЕ) НА ИЗПАРИТЕЛЯ

При продължителна работа повърхността на изпарителя се покрива със скреж, сняг, а понякога и с лед, обстоятелство, което в значителна степен понижава студоотдаването в хла­дилната камера.

Най-доброто охлаждане на хладилната камера се постига тогава, когато тръбите на изпарителя са леко покрити с бял, шуплест скреж. Когато това покритие достигне дебелина 6—8 мм, е необходимо да се извърши обезскрежаване на изпа­рителя. Това се налага обикновено през 15 дни, но при нали­чието на нормално заскрежаване, обезскрежаването може да се прави през 20—30 дни.

Размразяването на изпарителя на Мраз 120А (а и на подобните хладилници) става по следния начин:

а)   изважда се щепселът от контакта;

б)   изваждат се продуктите;

в)   изважда се ваничката за лед;

г)   така хладилникът се оставя до пълното му разскрежаване. За ускоряване на процеса, ваничката за лед може да се напълни с топла вода и се постави на мястото за полу­чаване на лед;

д)   изхвърля се водата от пластмасовата разскрежителна ваничка;

е)   подсушава се вътрешността на хладилника със суха и мека кърпа.

Препоръчва се периодично почистване на хладилника. Преди почистването е необходимо да се извади щепселът от контакта. За да запази своя първоначален гланц външно, хладилникът трябва да се почиства ежедневно със слабо затоплена, чиста вода и след това да се подсуши със суха кърпа. Вътрешността на хладилника и пластмасовите принадлежности (без изпари­теля) се измиват със слабо затоплена вода, към която се при­бавя малко оцет (две супени лъжици на литър вода), а след това с чиста вода.

Трябва да се внимава да не влиза вода в осветителното тяло. След това се подсушава със суха кърпа. В никакъв случай не трябва да се използуват сапунени препарати или силно миришещи почистващи средства. Кондензаторът, разпо­ложен на гърба на хладилника, се почиства един-два пъти през годината с прахосмукачка или мека четка.

При неизползване на хладилника за по-дълго^: време е необходимо да се извади щепселът от контакта и да се’остави вратата му леко отворена, за да се избегнат нежелани миризми.

НЕИЗПРАВНОСТИ в МРАЗ 120А и НАЧИН ЗА ОТСТРАНЯВАНЕТО ИМ

Ако хладилникът не работи нормално, преди да се Извика техник от сервизната база, е необходимо да се провери:

• изправността на контактуване на щепсела в електри­ческия контакт;
• наличност на ток в електрическата мрежа, 187—242 В;
• изправността па електрическия предпазител, през който се захранва контактът на хладилника;
• правилността на монтажа на хладилника и наличието на съответните разстояния отзад и над хладилника за цирку­лация на въздуха
• ако след проверка па горните точки хладилникът не работи нормално, е необходимо да се потърси помощта на квалифициран хладилен техник.

Ето и нещо, което ще бъде полезно на някой, желаещ да ремонтира хладилника. Схемата:

Ето и търговската документация на нашия Мраз 120А. Той е служил примерно и доказателството за това е, че в таблицата за извършени поправки в сервиза няма отбелязано нито едно събитие.

Но да караме поред. Гаранционната карта:

Фактура от Нармага, от който е бил закупен:

Хладилник Мраз 250 + схема

See more

Всичко за Мраз 140 в Сандъците – Sandacite!

Домашният хладилник Мраз 140 се произвежда от 1968 г. в Хладилния завод Антон Иванов в София. Служи за съхраняване на хранителни продукти, охлаждане на напитки и за получа­ване на малки количества лед на бучки. Със своя 140-литров полезен обем, икономична работа и привлекателен модерен вид намира място във всяко съвременно домакинство. Външната част на шкафа е от ламарина, боядисана с печена бяла карбамидно-меламинова боя придаваща му хубав гланцов вид. Вът­решната страна на капака е изработена от удароустойчив по­листирол, който се чисти много добре. Между външната и вътрешна облицовка е поставена изолация. В горната част на хладилната камера се намира отделението на изпарителя. В него са поставени две алуминиеви ванички с прегради за по­лучаване на чист лед и за съхраняване на замразени продукти.

За увеличаване използваемата площ на хладилника, в ка­мерата има поставени 3 подвижни метални скари покрити с пластмаса, които могат да се поставят на различна височина.

Под изпарителя е поставен пластмасов съд за събиране на водата от разскрежаването на изпарителя, а на дъното на камерата — пластмасов съд за плодове и зеленчуци.

Хладилната камера се затваря плътно с врата посредством магнитен уплътнител със специален профил. Вратата е от ла­марина, боядисана с печена бяла карбамидно-меламинова боя. Отвътре е монтиран капак от удароустойчив полистирол, офор­мен с гнезда за яйца, отделение за масло и бутилки. Отделе­нията за маслото се затварят с декоративен капак от поли­стирол, а отделенията за бутилки са снабдени с подвижни пластмасови балкони.

В хладилния шкаф е монтирана осветителна инсталация, като лампата се включва при отваряне на вратата и изключва при затваряне.

Температурата на хладилната камера се регулира с по­мощта на термостат.

Мраз 140 се комплектова с херметичен фреонов агре­гат А-120.

ЧАСТИ НА ХЛАДИЛНИКА

1. Хладилен шкаф — 1 бр.
2. Хладилен агрегат—1 бр. (на схемата се вижда изпарителят на агрегата).
3. Ваничка с прегради за получаване на лед — 2 бр.
4. Скари за поставяне на продуктите — 3 бр.
5. Термостат — 1 бр.
6. Осветителна инсталация — 1 бр.
7. Полица стъклена — 1 бр.
8. Съд за плодове — 1 бр.
9. Вратичка за масло — 2 бр.
10. Балкони за отделенията за бутилки и яйца — 3 бр.
11. Съд за събиране на разскрежителната вода — 1 бр.



ЕЛЕМЕНТИ НА АГРЕГАТА



ПО-ВАЖНИ ДАННИ за Мраз 140:

ВАЖНИ УКАЗАНИЯ

1. Забранява се използването на неизправен контакт. Задължи­телно трябва да се ползва само занулен контакт „Шуко“.
2. Забранено е удължаването на захранващия кабел и другите проводници на ел. инсталацията. Задължително да се ползва щепсел „Шуко“.
3. Не се препоръчва хладилникът да се поставя в болнични стаи и в та­кива помещения, където пребивават хора с намалена способност за движение.
4. Почистването на хладилника се извършва след като се изважда щеп­села от контакта, със сух плат или четка.
5. Почистването на хладилника с киселини или пясъчни материали е заб­ранено.
6. По време на работа вратата на хладилника да се отваря само когато се налага и то за кратко време.

7. При първоначално пускано на хладилника да се освободят опорните пружини на компресора — фигурата по-долу
8. При обезскрежаване на изпарителя да не се използват остри и твърди предмети за сваляне на леда.
9. При справка в сервиза, клиентите трябва да съобщават фабричния но­мер на хладилника и датата на закупуването му.

УКАЗАНИ! ЗА ПРЕНАСЯНЕ НА ХЛАДИЛНИКА

1. Хладилникът да <е пренася к оригиналната му опаковка и във верти­кално положение.
2. По време на пршасяне върху горната плоскост да не се поставят други предмети.
3. При товарене д: не се накланя повече от 45°.
4. Хладилникът да се предпазва от дъжд, влажност и всякакви външни въздействия.
5. Опорните прунини на компресора се натягат от завода-производител за избягване люлеенеи на компресора при транспорт.
6. За повредите, ;оито произтичат от неспазване на горните указания, заводът не поема отпворност.



ПУСКАНЕ В ДЕЙСТВИЕ

1. Хладилникът да се разопакова грижливо, безповреждане на боядиса­ната повърхност и другите елементи.
2. След грижливо разопаковане на принадлежностите, същите се поставят на местата си в хладилника.
3. Хладилникът Мраз 140 се гоставя, колкото се може по-далеч от всякакви източ­ници на топлина (напр. слънчеви лъчи, печки, ел. котлони и др.) Гърбът на хладилника да отстои на 100—150 мм от стени и др. предмети, за да се оси­гури необходимата циркулация на въздуха около кондензатора.
4. Хладилникът да се постави на равна плоскост с оглед избягване на денивелация и люлеене при работа.
5. Преди да се включи в ел. мрежа трябва да се провери изправността на контакта и налице ли са предписанията от т. 2 и 4 от раздел .Важни указания“, а също така и напрежението на инсталацията.
6. След установяване на хладилника на съответното му място и нивели­рането му, да се отпуснат опорните пружини на компресора — фигурата по-горе.
7. Ако горните условия са изпълнени, изключва се термостата и се включ­ва щепсела на хладилника в контакта. Завърта се копчето на термостата на дясно до включване ел. двигателя на компресора. След това се установява копчето на положение, в зависимост от желаната температура.

УПОТРЕБА НА ХЛАДИЛНИКА

1. За по-доброто съхранение на хранителните продукти и за икономично използване на ел. енергия трябва да се изпълни следното:

а)   принадлежностите да се поставят на съответния им места ;

б)  скарите да не се покриват с хартия и друга материя, защото това ще влоши циркулацията и режима на работата в камерата

в) по време на работа на хладилника вратата да се отваря само при нужда и за кратко време, тъй като това увеличава заснежаването на изпари­теля и разходът на ел. енергия;

г)  в хладилника да не се поставят горещи ястия, зццото те предизвикват бързото заскрежаване на изпарителя. Същите преди псставяне в хладилника да се охлаждат до стайна температура;

д)  продуктите, които имат мирис да се опаковат в целофан, пластмасова кесия или да се поставят в закрит съд;

е)  в отделението на изпарителя може да се приготв! сладолед при нали­чието на машинка, осигуряваща бъркането.

РЕГУЛИРАНЕ НА ТЕМПЕРАТУРАТА в Мраз 140

Регулирането на температурата в хладилната камера става чрез монти­ран в дясната й страна термостат, а неговото нагласяван- за постигане на различни температури — чрез въртене на поставеното раграфено копче.

Термостатът се характеризира с три основни работни шожения, показани на фиг. 5, при съответствуващо положение на копчето.

Въртенето на копчето става между две крайни положения, по дъга при­близително равна на 270°, като лявото крайно положение се придружава с леко щракане, означаващо изключването на термостата.

СЪХРАНЯВАНЕ НА ХРАНИТЕЛНИ ПРОДУКТИ в Мраз 140

В таблицата по-долу са дадени температурата и времето за съ­храняване на някои по-важни хранителни продукти :

а)  различни видове меса се съхраняват в затворен съд, за да се запази вкуса им. За предпочитане е опаковката за месото и рибата да бъде от цело­фан или полиетиленово платно ;

б)  маслото се съхранява в оформената част на вътрешната страна на вратата, в специалното отделение закрито с капак;

в)   яйцата се съхраняват в специално оформените за тази цел гнезда на вътрешната страна на капака. При продължително време яйцата се съхраня­ват в затворен съд;

г)    приготвените ястия се съхраняват на скарите в затворени съдове;

д)  продуктите могат да се поставят на скарите, в отделението на изпа­рителя или във вътрешната страна на вратата;

е)  замразени плодове и зеленчуци се съхраняват върху скарите или в отделението на изпарителя. Пресни плодове и зеленчуци се съхраняват в пластмасовия съд след добро измиване. Съдът трябва да бъде покрит със стъклената полица, за да се запази свежестта им.

УСЛОВИЯ ЗА СЪХРАНЯВАНЕ НА НЯКОИ ХРАНИТЕЛНИ ПРОДУКТИ Наименование на продуктите Температура на съхранение – „с Време на с ранение в Прясно месо 0 до + 4 2- – 4 Замразено месо —2 до + 4 3- – 5 Пилешко месо 0 до + 4 2 – 3 Замразено телешко месо —2 до   0 3- – 5 Приготвени ястия +2 до + 4 3- – 5 Риба 0 до + 4 2- – 3 Мляко + 1 до + 4 1- – 2 Каймак и сирене + 2 до + 5 5- -10 Яйца + 2 до + 10 20- -30 Пресни яйца + 1 до 4- 10 3- – 8 Бира +з до -L 10 10- -20 Вино бяло + 8 до + 10 10- -15 Вино червено + 6 до   8 8- -10

СЪХРАНЕНИЕ НА НАПИТКИ И ТЕЧНИ ХРАНИ

Млякото и други напитки се съхраняват в специално оформеното отде­ление за тази цел, което при хладилника Мраз 140 е удобно и компактно

Ваничките за добиване на лед се наливат с вода, така че нивото на во­дата да бъде с 5 мм под горния им ръб и след това се поставят в отделе­нието на изпарителя. Копчето на термостата се поставя на положение „макси­мум“ и след получаването на лед, ваничката се изважда от отделението, по­ставя се дъното й в течаща вода, при което ледените кубчета леко се осво­бождават от преградите. Кубчетата се използват за охлаждане на питиета като сироп, шампанско, мастика, ракия, бира и др.

Любопитно – на гърба на упътването намерихме и ето тази модификация. Изглежда по-съвременна от масово разпространената (каквато виждате по-горе), вероятно е била в някаква съвсем малка серия:

ПОЧИСТВАНЕ на хладилника Мраз 140

Почистването на хладилника се извършва след изваждане на щепсела от контакта.

1. Външната страна на корпуса и вътрешната пластмасова страна на ка­мерата и вратата, както и принадлежностите му, се почистват с намокрен в хладка сапунена вода плат или гъба, след това се избърсват с мек сух плат. Да не се използват материали със силно алкално или киселинно въздействие, или пясъчни материали, защото това води до преждевременно повреждане на боядисаните и пластмасови плоскости.
2. Хладилният агрегат и ел. инсталация се почистват с мек и сух плат или четка.
3. През 10—15 дни трябва да се отстранява леденият пласт, който се образува на изпарителя. Това се извършва при изключен термостат в крайно ляво положение на копчето. След разскрежаване на този пласт, съдът с во­дата се излива, хладилната камера се избърсва със сух плат и след това коп­чето на термостата се поставя отново на желаното положение.

Забележка: абсолютно се забранява вкарването в хладилника на на­гревателни тела за по-бързо обезскрежаване на изпарителя.

НЕРЕДНОСТИ, КОИГО МОГАТ ДА СЕ ПОЯВЯТ ПО ВРЕМЕ НА РАБОТА, И ТЯХНОТО ОТСТРАНЯВАНЕ

Хладилникът не работи, ако:

а)   няма напрежение в мрежата. Трябва да се установи причината и да се извърши необходимата поправка;

б)   напрежението е по-ниско от допустимото. Хладилникът работи най-добре, при номинално напрежение 220 волта, като запазва работоспособността си и при отклонения от номиналния ток не по-големи от +10% и —15%. При по-големи отклонения от горепосочените, не гарантираме работата на хладилника;

в) термостатът е изключен при крайно ляво положение на копчето. Включ­ването на термостата става при завъртане копчето надясно;

г)   поради повреди в ел. инсталация;

д)   поради повреди в хладилния агрегат.

Забележка: Отстраняването на повредите да се извършва от съот­ветните специалисти.

РАБОТНА СХЕМА на хладилния агрегат в Мраз 140:

ПРИНЦИПНА ЕЛЕКТРИЧЕСКА И МОНТАЖНА СХЕМА  на хладилника Мраз 140:

А ето сега и ГАРАНЦИОННОТО ПИСМО на нашия Мразчо:

,,Домашен компресорен хладилник Мраз 140

Фабр, №………………………………

За хладилника с тип и заводски номер, означени по-горе, приемаме двугодишна гаранция, считана от датата на прода­ването и поправяме безплатно всички повреди, които се поя­вяват при работа на хладилника, когато същият е експлоати­ран и използван само за своето предназначение. Не се г.рие /ат рекламации при загубване на гаранционното писмо, и когато повредата се дължи на използуването на хладилника не за своето предназначение, на неправилна експлоатация и под­държане, на стихийни бедствия или причини, които са незави­сими от нас, като например: неправилно превозване, разглобя­ване на хладилника и махане на пломбата. Дали повредите са гаранционни, са меродавни констатациите на нашия сервиз. При повреда се уведомява нашият сервиз, който от своя страна изпраща специалист. Специалистът прави проверка и ако пов­редата е гаранционна, отстранява я на място или в завода, като превоза до завода и обратно се осигурява от сервиза. Приемаме само такова гаранционно писмо, на което датата на продаването е означена с мастило, химически молив или хими­калка и продажбата е удостоверена с подпис и печат от ма­газина. Молим, запазете гаранционното писмо и го предста­вяйте при всяка рекламация.

За констатирани нередности и дефекти при експлоатацията на хладилника, употребителят се умолява да се обади на адрес : ХЗ „АНТОН ИВАНОВ“ — София, ул. Каменоделска“ № 4, тел. 83-56-91 или 83-24-34, като се посочи обезателно но­мерът на хладилника.

Домашният хладилник се продава на купувача със след­ните принадлежности:

Хладилен шкаф; хладилен агрегат; скари — 4 бр.; (едната стъклена); пластмасова ваничка за разскрежителната вода — 1 бр.; пластмасов съд за плодове — 1 бр.; ваничка с прегради за лед — 2 бр.“

Нашият Мраз 140 е имал изключително примерно работно поведение – отбелязаните дефекти в списъка за евентуални такива са… НУЛА на брой! :)

Един материал на Сандъците – Sandacite, написан с любов към българската техника!

[1982] Хладилник Мраз 270 + схема, описание и ръководство

See more

РМС 326 Д е малко познат радиокасетофон, който сега ще Ви покажем в Сандъците – Sandacite.

Стереофоничният двукасетъчен радиокасетофон тип РМС 326 Д е производство на ДФ Битова електроника Велико Търново, вероятно след 1992 г. Той комбинирано изделие, предназначено за качест­вено възпроизвеждане на музика и говор в домашни условия, и по време на пренасяне. Притежава следните функционални въз­можности:

• Приемане на радиопрограми в обхватите на ДВ, СВ и УКВ 2. Програмите в обхват УКВ 2 могат да бъдат приемани както монофонично, така и стереофонично.
• Индициране на режим „стерео“ на УКВ 2 от вградения светодиоден индикатор.
• Просвирване на моно и стерео записи от касети тип „СС“ двата дека (А и В).
• Осъществяване на стерео записи върху нормални и ме­тални ленти на дек В от вградената радиоприемна част.
• Нормален и бърз презапис от дек А на дек В.
• Монозапис от вградения електретен микрофон
• Автоматично регулиране нивото при запис

• Включване на стереослушалки от 30 до 600 Q
• Плавно регулиране на усилването
• Продължително възпроизвеждане — дек А следван от дек В.
• Бързо пренавиване напред-назад без да се преминава през бутон „Cтоп“

• Наличие на микролифтове, осигуряващи плавно отва­ряне на гнездата на касетата.
• Пълен автостоп при работа на магнетофон
• Захранване от мрежа и от батерии

Радиокасетофонът РМС 326 Д е реализиран с 5 интегрални схеми и 7 биполярни транзистора.

Основни технически параметри

1. Честотни обхвати ДВ – 1504-255 kHz СВ – 5204-1600 kHz

УКВ 2 – 87,54-108 MHz

2. Реална чувствителност при отношение с/шум 20 dB за АМ и 26 dB за ЧМ:

ДВ — 5mV/m

СВ — 3mV/m

УКВ 2 – 25 р V

3. Коефициент на детонации на магнетофона (дек А и дек В) – ± 0,4%
4. Работен честотен обхват: >/=1504-7500 Hz
5. Изходна мощност при К = 10% >/= 2 x 1 W
6. Габаритни размери на радиокасетофона РМС 326 Д: 466 x 135 x 120 mm
7. Тегло — 2 Kg

Ето оттук можете да изтеглите и пълното му ръководство за употреба: Касетофон РМС 326 Д Kasetofon RMS 326 D

А тук сме качили и схемата на касетофона благодарение на потребителя Иван:

Един материал на Сандъците – Sandacite.

В Сандъците – Sandacite подготвихме пълна информация за нашия Мраз 250.

Домашният хладилник Мраз 250 се произвежда от 1982 г. в Хладилния завод Антон Иванов в София. Уредът служи за охлаждане и съхранение на хранителни продукти, напитки и за получа­ване на малки количества лед на, бучки.

Изпълнен е във вид на правоъгълен шкаф, боядисан с бяла печена боя, придаваща му хубав външен вид. За топлои­золационен материал е използван твърд пенополиуретан.
Вътрешното устройство на хладилника показано на долната фигура.

Охлаждането се извършва с помощта на херметичен хла­дилен агрегат — компресорен тип, зареден с хладилен агент Фреон 12.

Компресорът се смазва със специално масло. Количеството на хладилния агент и маслото не се изменят с течение на времето при експлоатация на хладилника. Поддържането на желаната ниска температура в хладилната камера се извършва автоматично с помощта на термостатта.

Електрическата инсталация на хладилника е електрообезопасена.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ на Мраз 250:

Комплектност на изделието:

В комплекта на един домашен компресорен хладилник влизат:

а)    Хладилник………………………………………………………………………. 1

б)    Скара………………………………………………………………………………….. 4

в)     Съд за плодове и зеленчуци……………………………………………. 2

г)     Вана за лед………………………………………………………………………… 2

д)     Вана за обезскрежаване…………………………………………………… 1

е)     Полица стъклена……………………………………………………………… 1

ж)     Преграда с клапа……………………………………………………………… 1

з)      Балкон……………………………………………………………………………… 3

и)     Форма за яйца…………………………………………………………………… 4

к)      Полица пластмасова……………………………………………………….. 2

л)      Съпроводителна документация…………………………………….. 1

Всички окомплектоващи изделия от т. т. „б“ до „л“ вклю­чително са поставени в предвидените за целта канали и места по хладилната камера и вътрешния капак на вратата, или са отделно опаковани.

КАК СЕ ПРЕНАСЯ Мраз 250

1. Хладилникът да се пренася в оригиналната му опаковка и във вертикално положение.
2. По време на пренасяне, върху горната плоскост да не се поставят други предмети.
3. При товарене и пренасяне да не се обръща и да не се накланя повече от 45° Целзий. При неспазване на това изискване, може да се стигне до сериозна повреда на хладилния компре­сор и излизането му от употреба.
4. Хладилникът да се предпазва от дъжд, влажност и всякакви външни действия.
5. За повредите, които произтичат от неспазване на гор­ните указания, заводът не поема отговорност.

Важни указания

1. Забранява се ползването на неизправен контакт. Задължително трябва да се ползва само занулен контакт „Шуко“.
2. Забранено е удължаването на захранващия кабел и другите проводници на ел. инсталацията. Задължително да се ползва щепсел „Шуко“.
3. Почистването на хладилника се извършва, след като се изважда щепсела от контакта.
4. По време на работа вратата на хладилника да се отваря само когато се налага и то за кратко време.
5. Забранява се поставянето близо до хладилника на горими материали.
6. По време на работа, ел. проводниците да не се допират до компресора.

Разполагане и пускане в действие на хладилника Мраз 250

1. Хладилникът да се разопакова грижливо, без повреж­дане на боядисаната повърхност и другите елементи.
2. След грижливо разопаковане на принадлежностите, същите се поставят на местата си в хладилника, както е пока­зано на втората фигура.
3. Хладилникът се поставя, колкото се може по-далече от всякакви източници на топлина (напр. слънчеви лъчи, печки, ел. котлони и др.). В съседство с газова или електрическа печка, при междина по-малка от 5 см да се постави изолираща плоча (напр. азбест) с дебелина 0,5— 1,0 см.
4. Хладилникът да се постави на равна плоскост с оглед избягване на денивелация и люлеене при работа.
5. Преди да се включи в ел. мрежа, трябва да се провери изправността на контакта и налице ли са предписанията от т. 1 и 2 от раздела „Важни указания“, а също така и напре­жението на инсталацията.
6. Пространството над агрегата на хладилника трябва да бъде свободно от всякакви предмети с оглед осигуряване необходимата циркулация на въздуха за охлаждане на агрегата.
7. Околната температура на помещението в което се раз­полага хладилникът, не трябва да превишава 32° С.

УПОТРЕБА НА ХЛАДИЛНИКА

За по-доброто съхранение на хранителните продукти и за икономично използване на ел.. енергия трябва да се изпълни следното;

а)  Принадлежностите да се поставят на съответните им места.

б)  Скарите да не се покриват с хартия и друга мате­рия, защото това ще влоши циркулацията и режима на рабо­тата в камерата.

в)  По време на работа на хладилника, вратата да се отваря само при нужда и за кратко време, тъй като това увели­чава заскрежаването на изпарителя и разходът на ел. енергия.

г)  В хладилникът да не се поставят горещи ястия. Същите преди поставяне в хладилника, да се охлаждат до стайна температура.

д)  Продуктите, които имат мирис, да се опаковат в целофан, пластмасова кесия или да се поставят в закрит съд.

РЕГУЛИРАНЕ НА ТЕМПЕРАТУРАТА в Мраз 250

Поддържането на желаната температура в отделението за охладени продукти и нискотемпературното отделение се извър­шва с помощта на термостат и клапата разположена в задния край на преградата, под изпарителя..

Клапата има две крайни положения:

• Отворено — при изтеглен палец до предно крайно по­ложение.
• Затворено — при натиснат палец до задно крайно по­ложение.

Съществува вариант и на клапа без палец, тогава ваната за обезскрежаване стои върху най-горната скара.

Възможни са и междинни положения на клапата.

При околна температура до +25° С клапата трябва да бъде затворена, а при по-високи — отворена.

На настройващия диск на термостата са нанесени цифрите от 0 до 7. Позиция „1“ съответства на минимално охлаж­дане, позиция „7“ — ма максимално, а позиция „0“ означава изключено положение.

Останалите цифри съответствуват на междинни степени между минималното и максималното охлаждане.

Настройката се извършва, като се поставя съответната цифра срещу стрелката, намираща се в непосредствена бли­зост до диска.

СЪХРАНЕНИЕ на хранителни продукти и напитки

Използването на полезния обем на хладилника трябва да става при следното приблизително разполагане на продуктите:

а) Различни видове меса се съхраняват в затворен съд, или пакетирани.

б)   Маслото се съхранява в оформената част на вът­решната страна на вратата, в специалното отделение закрито с капак.

в)   Яйцата се съхраняват в специално оформените за тази цел пластмасови подвижни форми. Формите за яйца могат да се махат, когато мястото ще се използува за други нужди, а след сваляне и на полиците, в по-долното отделение могат да се поставят по-високи бутилки.

г)   Приготвените ястия се съхраняват на скарите в затворени съдове.

д)   Пресните продукти се поставят на скарите, или на вътрешната страна на вратата. Пресни плодове и зеленчуци се съхраняват в пластмасовите съдове, след добро измиване и подсушаване. Съдовете трябва да бъдат покрити с полицата, за да се предпазят продуктите от изсушаване.

е)   Замразени продукти се съхраняват в нискотемпературното отделение. Допустим срок на съхранение — 1 месец.

ж)  Бутилирани напитки се съхраняват на предвидените за целта места на вратата.

з)     Във ваната за обезскрежаване, когато не е задей­стван обезскрежителен процес, могат да се съхраняват месни продукти, като например кайма.

В приложената таблица са дадени нормалните и максимал­ните догустими срокове за съхранение на различни хранителни продукти и напитки в хладилника, при температура от 2° С до 8° С.

ПОЛУЧАВАНЕ НА ЛЕД с Мраз 250:

Получаването на лед на бучки се извършва в специални ванички, разположени в нискотемперагурното отделение. За целта ваничките се напълват с чиста вода, нивото на която трябва да бъде до 5—6 мм под горния ръб на ваничката. За по-бързото получаване на лед, копчето за термостата може да се постави на положение „7“.

Отделянето на леда от ваничките става най-лесно, като се поставят същите за кратко време в течаща вода от чешмата.

Таблица за времесъхранението на хранителните продукти:

Наименование	Време н нение норм.	а съхра- в дни макс.
Кайма сурова …………………………………………………………	1	2
Спанак, грах…………………………………………………………..	1	2
Риба пресна рибни консерви отворени ……………………	1	3
Зеленчукови консерви отворени …………………………….	1	3 –
Колбаси пушени, кайма печена, готови ястия,	2	4
риба варена …………………………………………………….	2	4
Месо сурово, пилета пресни, риба (печена, пушена)	2	5
Мляко, сметана, млеко на прах………………………………..	2	5
Салата……………………………………………………………………	2	5
Плодови консерви отворени …………………………………..	2	5
Месо варено, пилета (печени, варени)	3	6
Месо печено…………………………………………………………..	3	7
Масло (за ежедневна консумация) ……..	3	7
Зелен фасул, грах (шушулки)…………………………………..	4	7
Гвърди плодове, костилкови, ягодоплодни ……………..	2	10
Пушени продукти (без рибни)…………………………………	4 4	10 10
Мариновани консерви затворени (рибни)………………….	10	15
Масло (запас) яйца…………………………………………………	10	15
Зеле, кореноплодни зеленчуци ……………………………….	10	15

ОБЕЗСКРЕЖАВАНЕ (размразяване) на изпарителя

При продължителна работа повърхността на изпарителя се покрива с по-дебел слой скреж, което влошава охлаждането на хладилната камера. Това налага да се прави редовно обез­скрежаване на изпарителя най-късно при достигане на 5 мм обща дебелина на скрежта. Обикновено е необходимо да се обезскрежава не по-рядко от 10—15 дни.

Обезскрежаването се задейства с ръчно натискане на копчето в центъра на настройващия диск, с което хладилния агрегат се изключва. Настройката на термостата при това не се променя, щепсълът остава включен в контакта и вратата на хладилника затворена. Скрежта от изпарителя се стопява и водата изтича в обезскрежителната вана. След извършване на обезскрежаването, агрегатът се задействува автоматично и започва нормален цикъл на охлаждане. Водата събрана в обез­скрежителната вана се отстранява.

Забранява се отстраняването на скрежта от изпарителя с остри метални предмети или чрез нагряване, тъй като това може да доведе до сериозни повреди на хладилника.

ПОВРЕДИ на хладилника Мраз 250

Препоръчва се периодично почистване на хладилника. Преди почистването е необходимо да се извади щепсела от контакта. За да запази своя първоначален гланц, хладилникът трябва да се почиства външно ежеседмично със слабо затоп­лена, чиста вода и след това да се подсуши със суха кърпа. Вътрешността на хладилника и пластмасовите принадлежности се измиват със слабо затоплена вода, към която се прибавя малко оцет (две супени лъжици на литър вода). Трябва да се внимава, да не влиза вода в блока с термостата и осветител­ното тяло. След това се подсушава със суха кърпа. В никакъв случай не трябва да се използват сапунени препарати или силно меришещи почистващи средства. Кондензаторът, разпо­ложен на гърба на хладилника, се почиства един два пъти през годината с прахосмукачка или мека четка.

При използуване на хладилника за по-дълго време, е необ­ходимо да се извади щепсъла от контакта и да се остави вра­тата му леко отворена, за да се избегнат нежелани миризми.

Неизправности и начин за отстраняването им

Ако хладилникът не работи нормално, преди да се извика техник от сервизната база, е необходимо да се провери:

• Изправността на контактуване на щепсъса в електри­ческия контакт.
• Наличието на ток в електрическата мрежа и напреже­ние 187 — 242 V.
• Изправността на електрическия предпазител, през който се захранва контакта на хладилника.
• Правилността на монтажа на хладилника и наличието на съответните разстояния отзад и над хладилника за цирку­лация на въздуха.
• Плътното затваряне на вратата от всички страни.

Ако след проверката на горните точки и след отстраня­ване на евентуални пропуски, хладилникът не работи нормално, е необходимо да се потърси помощта на хладилен техник.

Електрическа схема на хладилника Мраз 250:

А този хладилник ползвали ли сте го? :)

Български хладилник Мраз 80

See more

Легендарният токоизправител  АПС 12/3,5-2а вече е на линия в Сандъците – Sandacite.



Сервизният токоизправител тип АПС 12/3,5-2а е предназначен за автоматично зареждане на стартерни акумулаторни батерии 12 V с капацитет до 56 Ah. Произвежда се от 1979 г. в Завода за токоизправители в Перник.

Оформен е в метална кутия с каучукови крачета (горната илюстрация).

Гнездата на предпазителните патрони 1 са разположени на зад­ната страна на шасито.

На лицевата страна са разлОложени сигнални лампи 2 ,за двата режима на работа.

Свързването с електрическата мрежа става посредством трижилен шнур 3, който завършва със запресован щепсел тип „Шуко“, а с аку­мулатора чрез шнур 4, посредством щипки. Проводниците на шнура са оцветени в синьо (—) и червено ( + ), за да се избегне погрешно включване на акумулатора към токоизправителя. Токоизправителят зарежда с ток, който слабо се влияе от повишаването на акумулатор­ното напрежение и от колебанията на мрежовото.

Токоизправителят АПС 12/3,5-2а осигурява автоматично превключване в режим на консервация при достигане на зарядното напрежение 14,3 – 14,5 V.

В режим на консервация токоизправителят може да остане неогра­ничено време, като поддържа акумулаторната батерия годна за упо­треба.

Токоизправителят тип АПС 12/3,5-2а, е конструиран за работа в нормална климатична зона, категория III съгласно БДС 4972-71.

Температурата на околната среда може да бъде от минус 5° С до 35° С при атмосферно налягане 96 КРа ± 10%.

Предвиден е за относителна влажност на околната среда 65 % ± 15 % при температура 25° С.

ТЕХНИЧЕСКИ ДАННИ

Номинално постоянно (захранващо) напрежение   12   V

Номинален постоянен (захранващ)     ток   3,5  А

Номинално захранващо (мрежово)     напрежение   220  V

Честота на мрежовото напрежение   50 Hz

Консумация от захранваща мрежа при номинален товар 80 W Електрическа защита срещу късо съединение в постояннотоковата и в променливотоковата верига. Консуматор — оловна акумулаторна батерия с: капацитет 40 + 56 Ah

Номинално напрежение 12   V

Режим на работа   непрекъснат

Маса    4  Kg

Габарити  100 x 250 x 155 mm



СХЕМА на токоизправителя АПС 12/3,5-2а

Принципната схема на устройството (по-долу) е разделена на силова част и блок за автоматично превключване.

Силовата част се състои от трансформатор, който понижава мре­жовото напрежение и от селенов изправител, който изправя промен­ливото напрежение. Изправеното напрежение през токовата намотка на Рийд-релето Р2 и предпазител 6,3 А се подава на изхода на токо­изправителя.

Рийд-релето има две намотки — токова и напреженова, свързани по такъв начин, че магнитните потоци да бъдат с противоположни посоки.

Когато напрежението на изхода на токоизправителя е по-ниско от 14,3   14,5 V, приоритет има токовата намотка и контактът на реле P₂ е отворен. Бобината на релето P₁ не получава захранване и контактът Р₁/2 е затворен, при което токоизправителят работи в режим на заряд и свети лампа Л₁ (зарежда).

Когато напрежението на зарежданата в токоизправителя АПС 12/3,5-2а акумулаторна батерия до­стигне над 14,3 – 14,5 V, приоритет има наиреженовата намотка и кон­тактът на релето Р₂ се затваря. Задейства се релето P₁, контактите P₁/1 и P₁/2 се отварят, при което трансформаторът получава захран­ване през кондензатора C₁. Лампа Л₁ загасва, светва лампа Л₂ (за­редено). При това положение токоизправителят работи в режим па консервация, като акумулаторната батерия сс поддържа в заредено състояние посредством заряден ток 0,04 – 0,2 А.

За защита от късо съединение се използват предпазители със стопяема вложка — в първичната страна 2 по 1,6 А и във вторичната страна 6,3 А.

Транзисторен токоизправител ТСТ 12-5

See more

С любов към българската техника

от Сандъците – Sandacite!

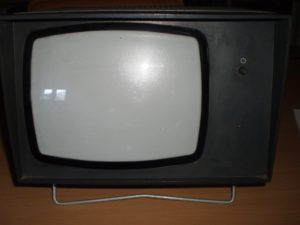

ВКП 292-1 е новата придобивка в Сандъците – Sandacite :)

Мониторът е производство на Завод за далекосъобщителна техника Враца. Произвежда се от 1984 г. Кинескопите на тези монитори са руски. Независимо от названието на завода, ВКП 292-1 са ползувани и в научна и лабораторна апаратура. Също така и в някои устройства от изчислителната техника – напр. ЕС9004:

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

Стандарт на формиране на изображението – 625 реда; 59 полукадъра

Диагонал на екрана 23 см

Разрешаваща способност 500 линии

Коефициент на геометричните изкривявания 2 %

Коефициент на нелинейните изкривявания 5 % в надлъжното и 4 % в напречното направление

Захранващо напрежение 12 волта

Собствено енергопотребление 30 вата

Работна температура от 5 до 40 градуса Целзий

Температура на транспорт – от -50 до +50 градуса Целзий при влажност на въздуха до 95 процента

Оттук можете да изтеглите и пълното му ръководство за употреба: Монитор ВКП 292-1 Monitor VKP 292-1

Ето и схемата на монитора ВКП 292-1:

Както и още документация извън експлоатационната инструкция:

Един материал на Сандъците – Sandacite!

Първият български монитор ВКП 170

See more

В Сандъците – Sandacite ще Ви разкажем за този древен 1950-арски електромер.

Произвежда се в Завода Климент Ворошилов София от първата половина на 50-те години. Използва се  за отчитане на електрическа енергия, изразходена от потребителя при променлив ток с честота 50 херца. още се намира по редица стари кооперации и е направо зверски дълговечен!

Индукционната измервателна система на електромера е монтирана на бакелитена основа и предпазена с бакелитена пластина с прозорче за отчитане на разходената енергия. Входните и изходните клеми също са защитени с удължена бакелитена пластина. Механизмът за отчитане със сменящи се цифри дава възможност за изобразяване на стойност с пет цифри.

ТЕХНИЧЕСКИ ДАННИ на еднофазния индукционен електромер ЕА 1-2

Обхвати – до 250 V напрежение и 5, 10, 15 и 20 А

Точност на отчитането – клас 2,5

Тежест на подвижната система – 24 г

Въртящ момент при номинално натоварване 4 г/см

Собствено енергопотребление на системата за напрежение – 0,7-0,9 W при 220 V

Собствено енергопотребление на токовата система – 0,5 W при номинално натоварване

Размери 196 х 144 х 118 мм

Тежест на целия електромер – около 1,5 кг

Еднофазният индукционен електромер е изнасян за други страни соцлагера (напр. СССР) от Металимпорт.

Български електромагнитни амперметри

See more

С любов към българската техника!

Сандъците – Sandacite

Днес на линия в Сандъците – Sandacite са електромагнитни амперметри от 1950-те години.



Както представените Ви в предишната публикация електромагнитни волтметри, те също са производство на Завода Климент Ворошилов. Вероятно това са първите електроизмервателни уреди от този вид, произвеждани  фабрично в България.

Електромагнитните амперметри са предназначени са измерване на стойността на променлив ток  с честота 50 херца непосредствено или чрез измервателен трансформатор. Тези уреди са удобни за монтаж в разпределителен шкаф.

Електромагнитната измервателна система, изработена от меко желязо, по своята конструкция и форма може да бъде два вида: кръгла система в метален корпус и квадратна – в бакелитов.

ТЕХНИЧЕСКИ ДАННИ на електромагнитните амперметри–

Обхвати: при непосредствено включване: 5, 10, 20, 50, 75, 100 и 150 А

При включване чрез токов трансформатор, вторичната намотка е на 5 А

Точност на измерването – клас 2,5

Тежест на подвижната система – кръглите 2, 75 г; квадратните – 2,5

Вид на лагерите – изкуствен камък (сапфир)

Ъгъл на отклонение на стрелката по скалата: около 90 градуса

Въртящ момент при 90 градуса отклонение – 0,180 – 0,230 г/см

Собствено енергопотребление на системата: кръглите– от 3 до 3,5 вата; квадратните – 2 – 3,5 вата

Успокоител – въздушен – 4 сек.

Дължина на стрелката – кръглите – 80 мм; квадратните – 68 мм

Размери – за първите – 200/176 х 79/60 мм

Квадратните – 144/136 х 83/77 мм

Тежест – за кръглите е около 1,3 кг

За квадратните – ок. 1 кг

Ето още нещо подобно на електромагнитните амперметри, което вероятно би Ви заинтересувало:

Български електромагнитни волтметри

See more

Един материал на Сандъците – Sandacite, написан с любов към българската техника.



Темата днес в Сандъците – Sandacite днес са много стари български електромагнитни волтметри.

Най-вероятно това са първите произведени в България електроизмервателни устройства от този вид. Пуснати са от Завода Климент Ворошилов през средата на 1950-те години.

Предназначени са за измерване на стойността на променливо напрежение с честота 50 херца непосредствено или мрез измервателен трансформатор.

Електромагнитните волтметри са малки и относително леки.Електромагнитната им измервателна система (изработена от меко желязо) може да бъде два вида, според своята конструкция и форма: кръгла в метална кутийка или квадратна в бакелитена кутийка.

ТЕХНИЧЕСКИ ДАННИ

Измервателни обхвати: при непосредствено включване – 50, 100, 150, 250/450, 500 и 600 волта

При измерване чрез измервателен трансформатор – Х/100 волта

Точност на измерването:  клас 2,5

Тежест на подвижната система: кръглите – 2,75 г; квадратните – 2,5 г

Тежест на лагерите – изкуствен камък (сапфир)

Ъгъл на отклонения на стрелката по скалата – 90 градуса

Въртящ момент при отклонение 90 градуса – 0,180 – 0,230 г/см

Собствено енергопотребление на системата: кръглите – 6-9 вата; квадратните – също

Успокоител – въздушен – 4 сек.

Дължината на стрелката – при кръглите – 80 мм; при квадратните – 68 мм

Размери на електромагнитните волтметри – при кръглите – 200 / 175 х 99/80 мм; при квадратните – 144 / 136 х 105/77 мм

Тежест – кръглите 1,4 кг; квадратните – 1,1 кг

Тези електромагнитни волтметри са изнасяни и за различни страни от Източния блок – най-вече СССР – от Металимпорт. В няколко поредни публикации ще ви запознаем и с други български електроизмервателни уреди.

Вие прочетохте един материал на Сандъците – Sandacite – с любов към българската техника.
