Акорд тип Р-РСГ-60 представлява съчетание на радиоприемника Мелодия РС59 и грамофонно шаси Супрафон.

Схемата на радиоприемната част е напълно същата, както и при Мелодия РС59, съответно можете да  ползувате същата схема – http://www.sandacite.bg/1959-%D1%81%D1%82%D0%B0%D1%80-%D0%B1%D1%8A%D0%BB%D0%B3%D0%B0%D1%80%D1%81%D0%BA%D0%B8-%D1%80%D0%B0%D0%B4%D0%B8%D0%BE%D0%B0%D0%BF%D0%B0%D1%80%D0%B0%D1%82-%D0%BC%D0%B5%D0%BB%D0%BE%D0%B4%D0%B8%D1%8F/

Казаното за характеристиките на Мелодя РС59 важи в пълна степен.

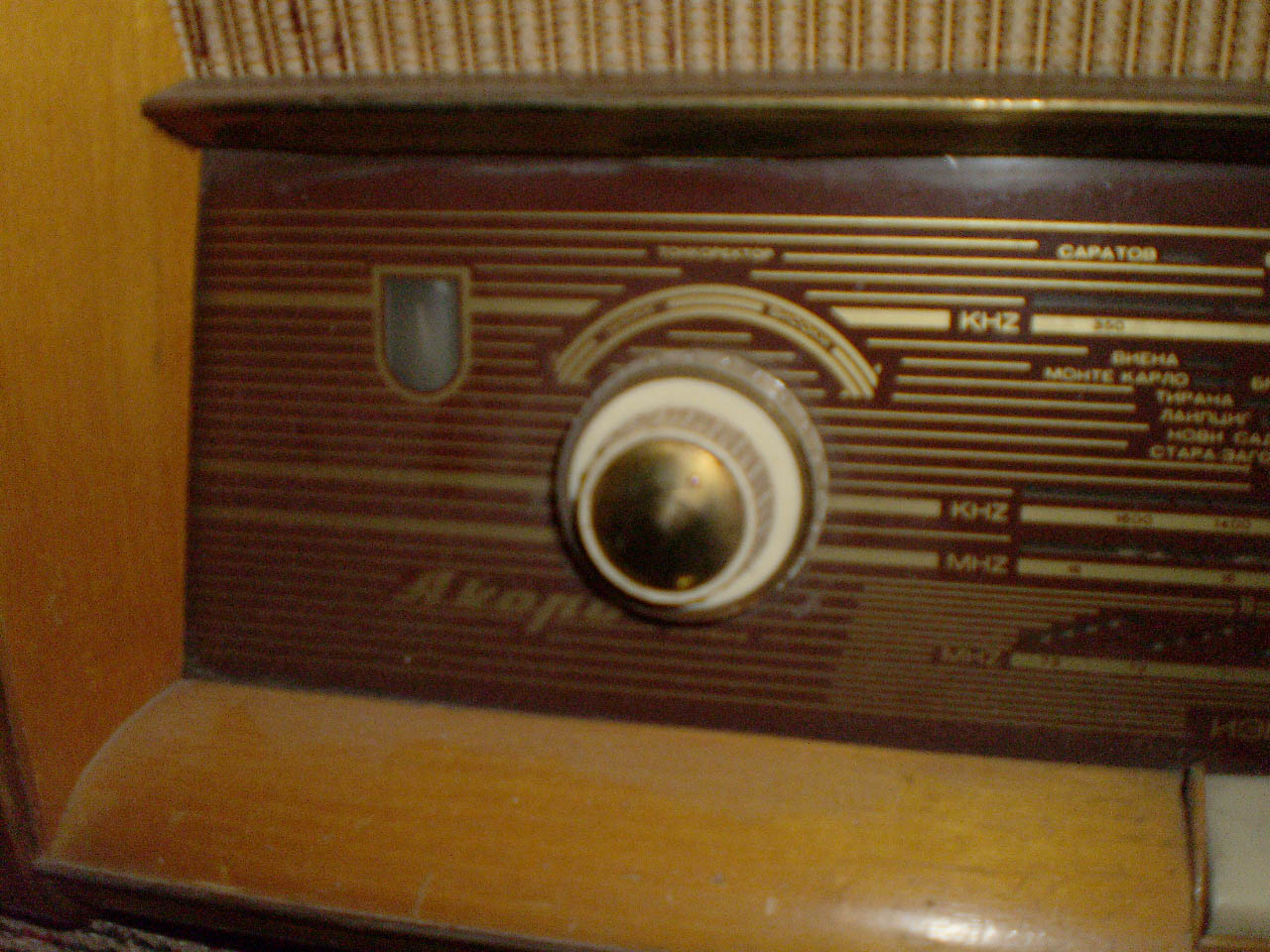

радио-акорд-схема

Това е първият модел от продуктовата линия Акорд, произвеждана от СЗ Климент Ворошилов София. Лампов състав: ECC85, ECH81, EF89, EABC80, EL84, EM80, EZ80.

Средна чувствителност при  50 мвт изходяща мощност:

УКВ – 10 мкв, КВ – 50 мкв, КВ – 30 мкв, ДВ – 50 мкв

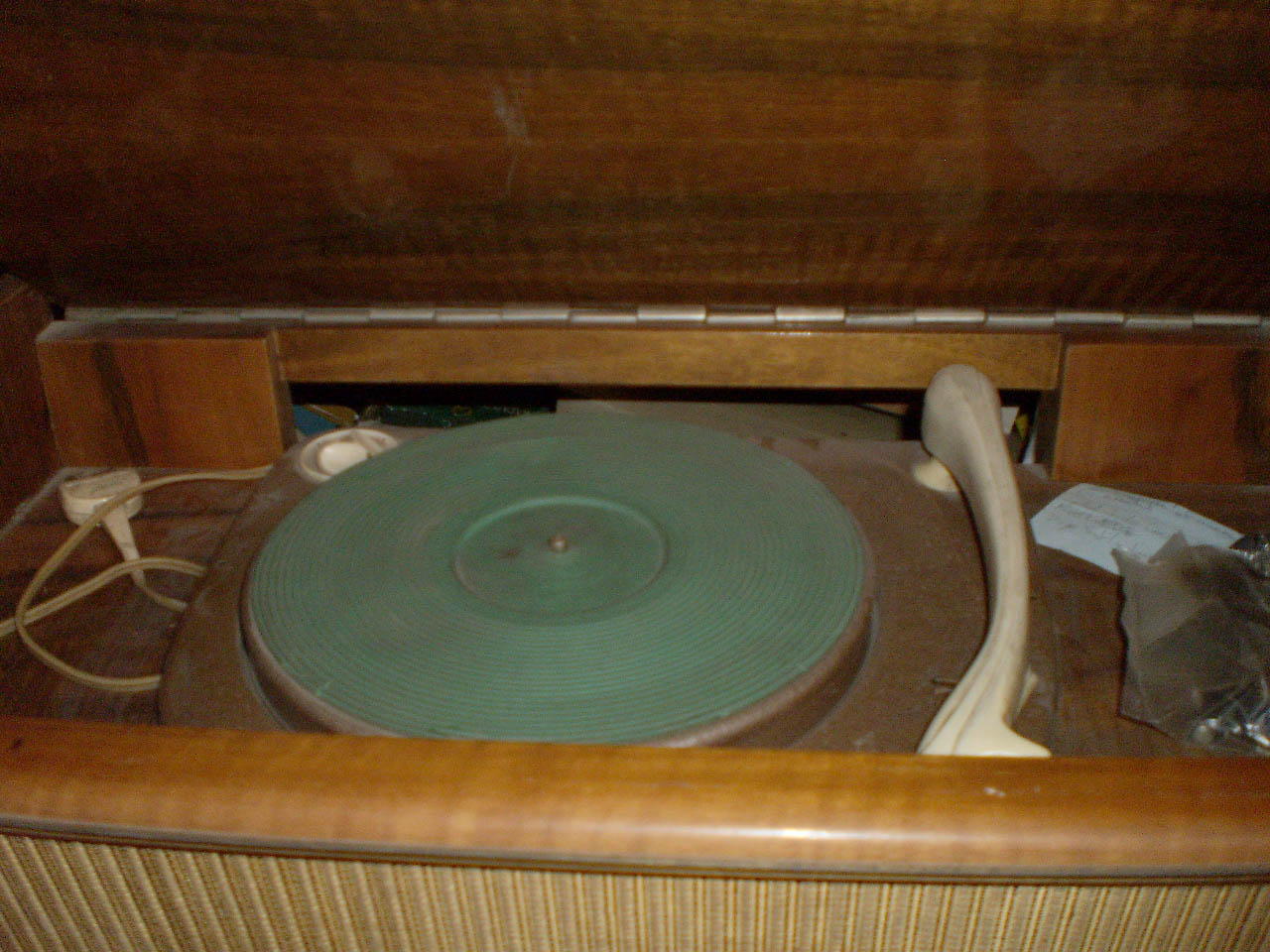

радио-с-грамофон-акорд

При включване на грамофона за първи път винтовете, с които грамофонното шаси е прикрепено към кутията, трябва да се свалят. Включването се извършва чрез натискане на клавиша за грамофон, разположен на клавишния блок долу пред скалата. Грамофонът е постоянно включен към радиоприемника. Независимо от това, към задната букса с вход ,,грамофон“ могат да се включват външни тонови източници, като напр. магнитофон.

Грамофонът работи на 4 вида обороти: 78, 45, 33 и 16 2/3.

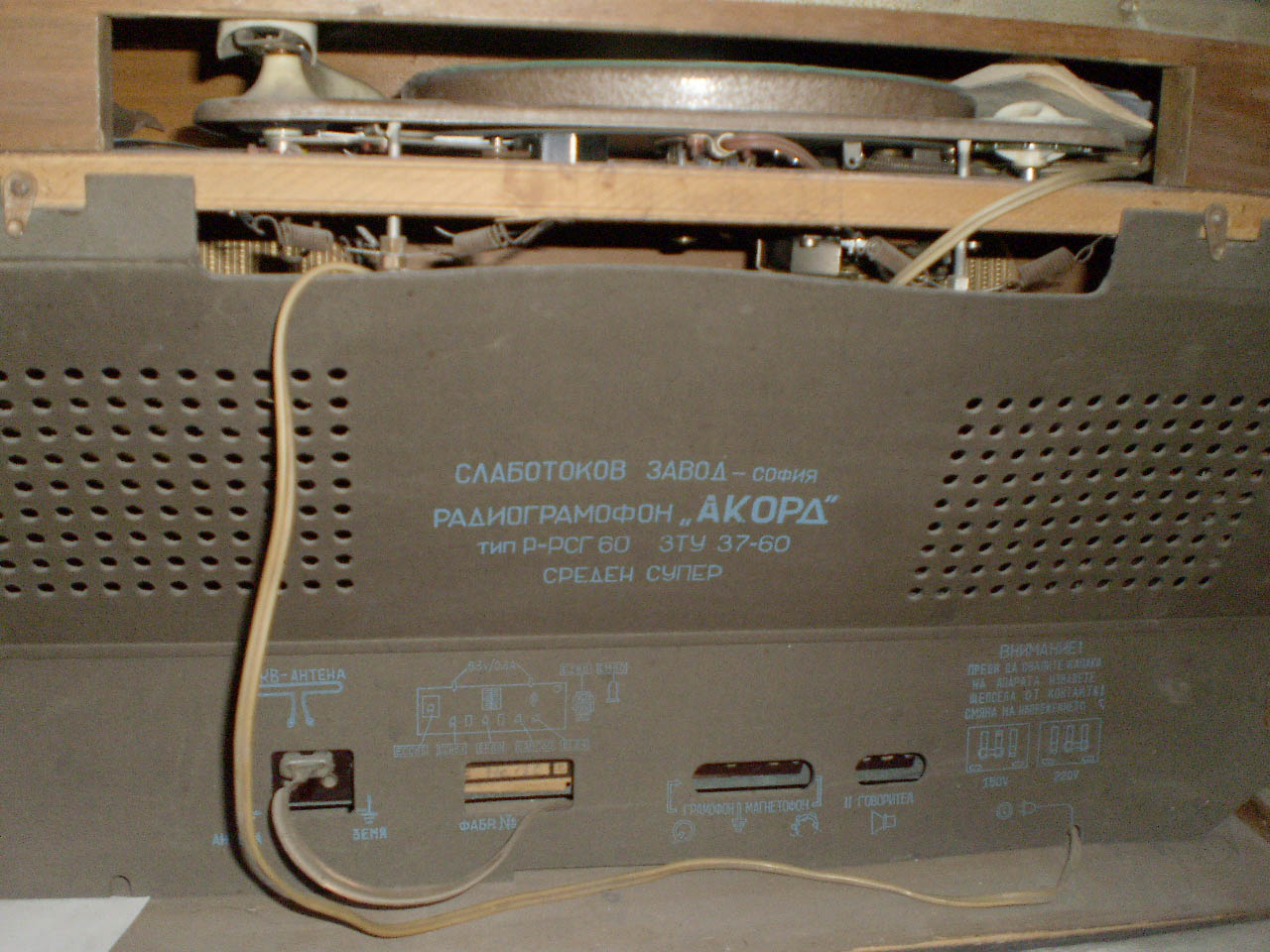

старо-радио-с-грамофон

Оригинално ръководство за употреба на радиограмофона Акорд Р-РСГ-60radiogramofon-akord-instrukciya

И след всичко това, ще се радваме, ако ни харесате и във Facebook – https://www.facebook.com/sandacite



Български радиограмофон Респром РГС 221 + схема

Български радиограмофон Респром РГС 221 + схема

Български радиограмофон Респром РГС 221 + схема

Представлява съчетание на полупроводников ресивър (тунер с усилвател) с грамофонно шаси Supraphon HC 16. Производство от средата на 80-те в КРТА Велико Търново.

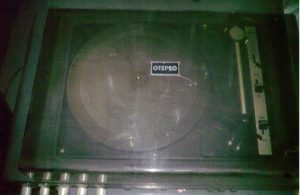

радиотунер-респром-ргс221
ргс221

Шасито е с  белт драйв и пиезокристална доза.

Потребителят Chronometer допълва:
,,Сигналът от дозата се подава направо на един от линейните входове на комбайна – ако мога така да нарека този Респром. Липсва RIAA коректора, който виждаме в РС 201 на входа за динамична доза. Тук такъв вход въобще няма – сигналът от дозата отива направо в предусилвателя, общ за всички източници. При динамичната доза това не е възможно. Не е възможно също така монтажът на дозата да се извърши върху толкова елементарно конструиран пластмасов тонарм – динамичната доза е изключително чувствителна към натиска върху иглата и работи с натиск от порядъка на 1.5 – 2 грама, и задължително с наличието на антискейтингов механизъм. Освен това сигналът, който тя отдава е от порядъка на 2-3 mV и тонармът задължително е метален за по-голяма стабилност и за екранировка на водещите към дозата кабели. При кристалната доза натискът е от порядъка на 10 грама и сигналът от порядъка на 150 – 200 миливолта, така че чувствителността към брума не е толкова висока и може да се ползва и евтино пластмасово рамо без фини калибровки.

Колкото до ремъчната предавка – да, това е стъпка напред в сравнение с паразитното колело на старите механики. Още повече, че такова техническо решение не е уникално за соцпроизводството – гедерейският грамофон Ziphona RFT 2030 e изпълнен на същия принцип – с белт драйв шаси, асинхронен мотор и кристална доза.“

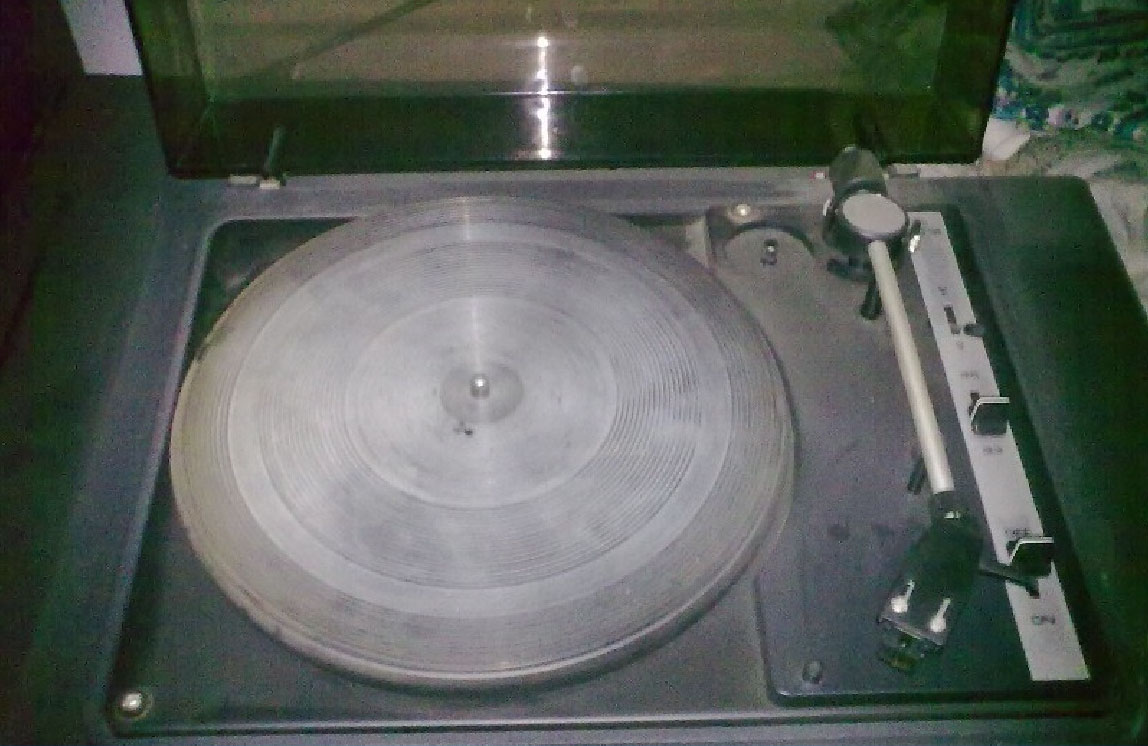

грамофон-респром-ргс221

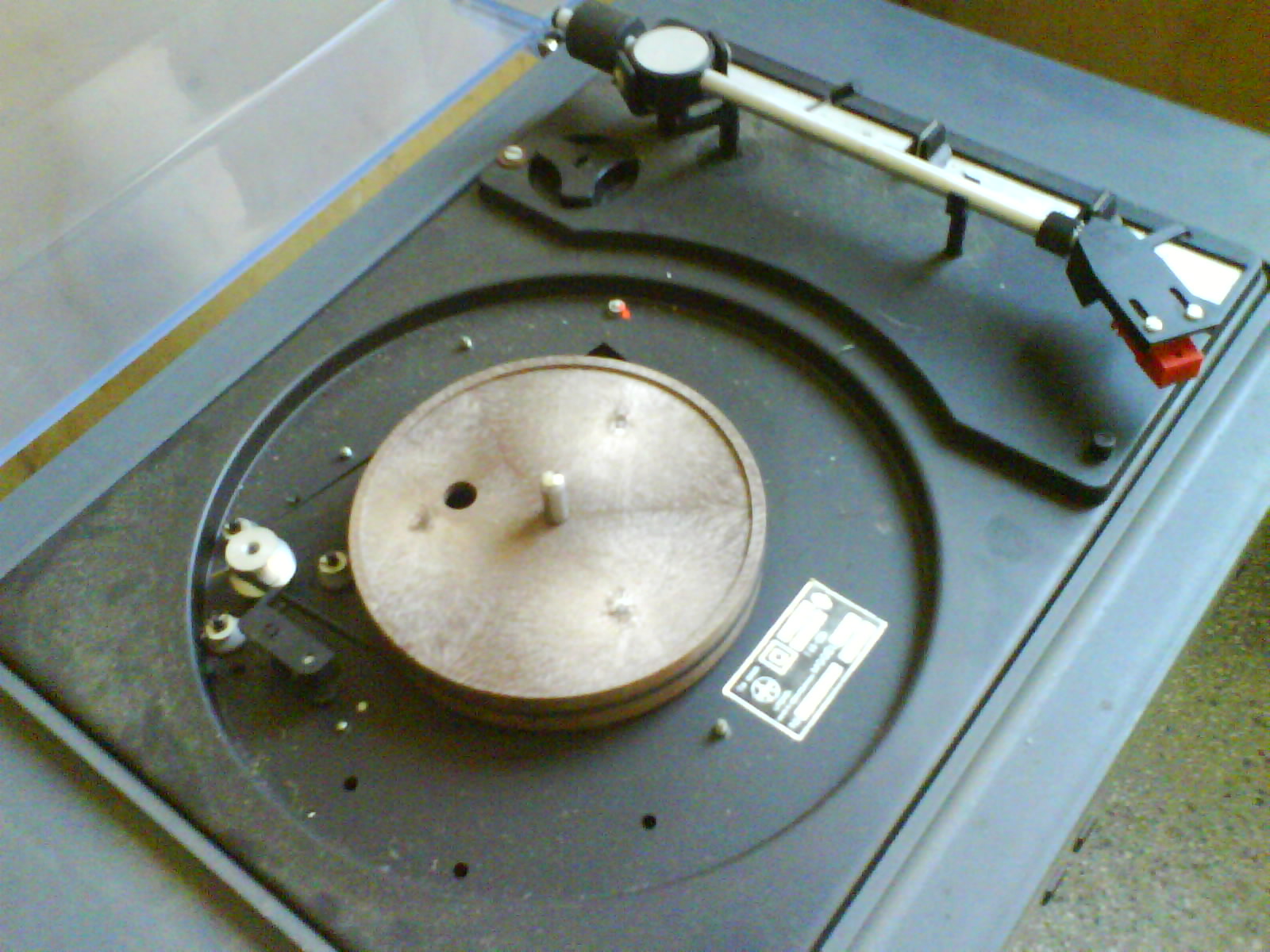

шаси-hc16

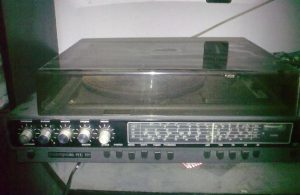

 Схема на радиограмофон Респром РГС 221 – респром-ргс221-схема
