Най-сетне хубава статия за българския матричен принтер М88 – естествено от Sandacite.BG!
Непрекъснато се стремим да публикуваме възможно най-редки и непознати произведения на българската техника, затова понякога се получава така, че най-разпространените устройства остават на заден план и чакат своя ред да се появят при нас. Вчера установихме, че по този начин са протекли нещата с популярния правешки матричен принтер М88 – показали сме Бултекст 200, ИЗОТ 0230-М1, рядката серия Минипринт, но не и него. Затова нека поправим тази грешка.
Нарекохме принтера правешки, защото той е обичайното устройство за комплектуване с персоналните компютри Правец, бил той персонален или професионален. Производството му започва в Приборостроителния комбинат в Петрич през 1988 г.
Матричните принтери се наричат още и мозаични или знакосинтезиращи. Казват се така, защото изображението, отпечатано върху хартията, се състои от много малки точки, които, като се съберат заедно, оформят символа като мозайка, затова са и другите две названия по-горе.

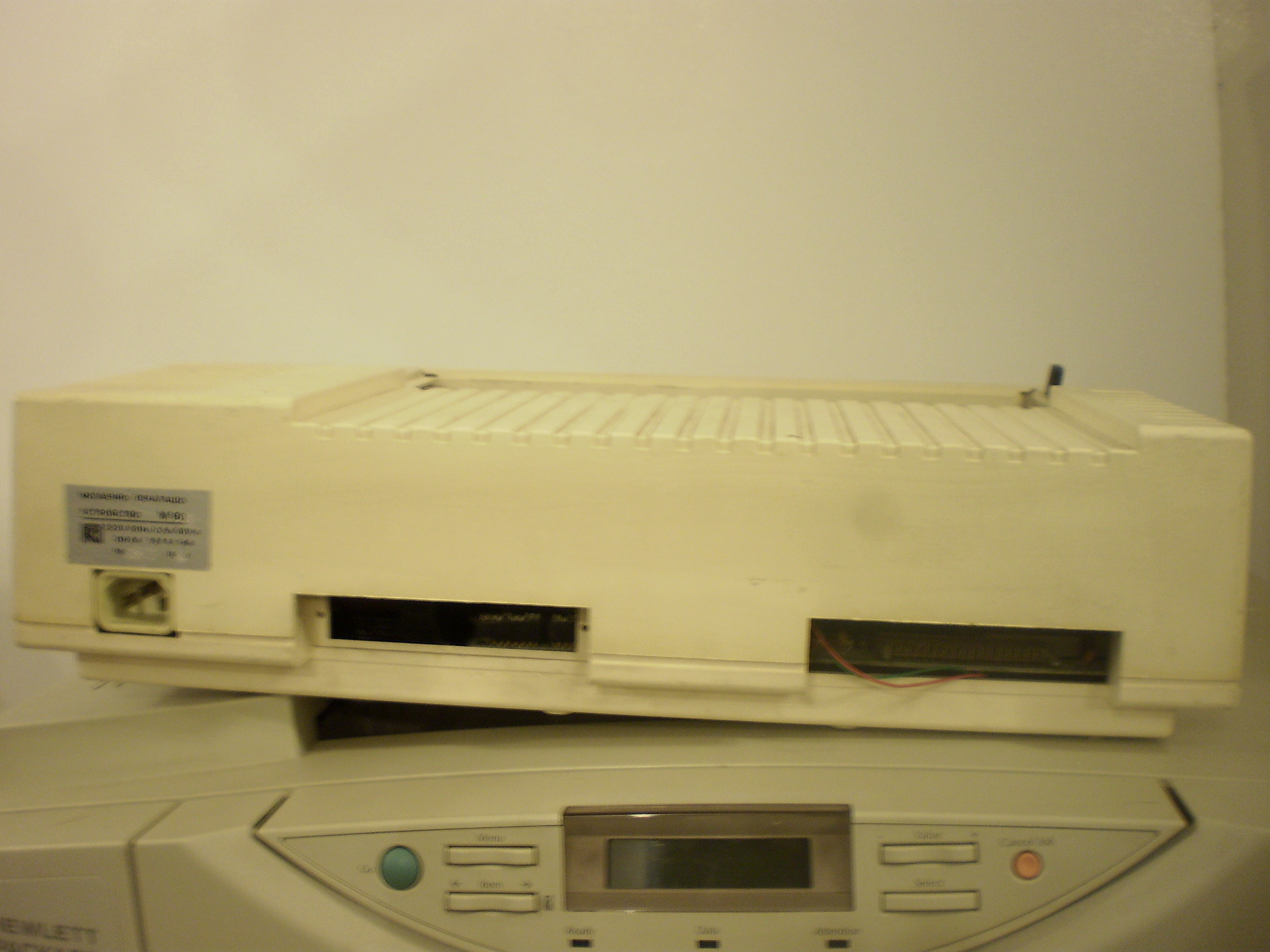

Към компютъра принтерът М88 се свързва със стандартния за времето интерфейс RS232C, а скоростите на обмен на данни между компа и печатарката са между 50 и 19 200 бода (англ. baud) – ето тук вдясно е конекторът:
Ако искате да смените интерфейса, ще трябва да смените интерфейсната платка в корпуса на самия принтер.
Та нашият М88 печата върху хартия с широчина между 100 и 250 мм с перфорирани странични ивици (т.н. безконечна, затова е указана и само широчината). Листовете в принтера могат да имат максимална дебелина между 0,1 и 0,3 мм. Ако наложите повече листове един върху друг, може да направите и копия, но максимум две – тоест 1 оригинал и 2 копия. За копия ще трябва под оригинала да подложите карбонизирана хария, като обаче дебелината на всичкото това общо не трябва да надвишава 0,3 мм.
Придвижването на хартията може да е или чрез фрикционни (триещо) устройство – както при пишещите машини – или тракторно.
Като съдържание принтерът може да ви изпечата всичко – букви, цифри, графика… Принтерът се управлява от програмата за текстообработка, задействана на компютъра ви. Този принтер иман немалки възможности, както ще се убедите от информацията тук.
Както казахме, матричните принтери работят на принцип, близък до този на пишещите машини, затова и при М88 има намастилена лента. Тя е черна, изработена от полиестер,
Принтерът може да печата с няколко вида шрифт – 1) онзи, на който ние му казваме ,,нормален“, и тогава скоростта е 80 знака/сек; 2) курсив – пак 80; 3) т.н. елит – при него вече е 96 – 4) и последният е т.н. кондензират шрифт – 136 знака/сек. При първите два вида шрифт на ред се получават също 80 знака, при ,,елит“ 96, а при кондензирания – 136.
При отпечатването на графика принтерът работи със скорост 480 точки/сек.
Нека да кажем също така, че шрифтът може да се увеличи – т.е. да се уголеми двукратно един знак, като при това логично двукратно се намалява броят знаци на ред, но се и изпечатват при същата скорост на печат.
Когато печатате, принтера задъжително трябва да го поставите в хоризонтално положеие, като се допускат около 10 градуса отклонение.
С М88 можете да определяте и междуредията. Те могат да бъдат 4,23 мм, 3,18 мм и програмируемо (чрез софтуера) регулирани и тогава са 0,35 мм и 0,118 мм.
На определен интервал печатащата глава трябва да се сменя, както при мастиленоструените, а извън неея средното време между отказите на М88 е 2250 рабони часа. Работни – иначе като го оставите така да си стои, нищо не може да му стане… най-много да му изсъхне мастилото само. Между другото, гаранцията на производителя при закупуване е била 12 месеца, но принтери от този тип още можете да срещнете работещи, възстановени от фенове на старата техника. :)
Както виждате, в дясната част на предния панел са разположени три бутона и четири светодиодни индикатора:
- бутон „ВРЪЗКА“ — след зареждането на хартията и включването на М88 той застава в режим „ВРЪЗКА“ и може да се използва, управляван от компютъра. В това състояние свети указателен светодиод за този режим, а при натискане на бутона принтерът излиза от режима „ВРЪЗКА“ и светодиодът изгасва. За да поставите устройството отново в режим „ВРЪЗКА“, натиснете този бутон оше един път;
- бутоните РЕД и СТРАНИЦА работят само когато печатащото устройство не е в режим ВРЪЗКА
- когато принтерът не е в режим ВРЪЗКА и се натисне бутонът РЕД, хартията се придвижва с по един ред, докато бутонът с натиснат. Ако при същите условия се натисне еднократно бутон СТРАНИЦА, хартията се придвижва до началото па следващата страница.
Има и функционални превключватели! С тяхна помощ се задават какви ще бъдат параметрите на М88 при включването му, като те впоследствие да бъдат променени по програмен път. С тяхна помощ обаче могат да се определят и някои функции, които не можете да командвате софтуерно. На долния чертеж 8 е показано как да достигнем до до функционални превключватели, а таблицата им (чрез кой от тях какво командвате) можете да видите в приложение А на ръководството на принтера, което сме ви скенирали по-долу.
Между другото, в принтера има и звуков индикатор, който се задейства, когато почти достигнете края на запаса от хартия или се повредят печатаща глава или нейното управление. За да сработи звуковата индикация за край на хартията, трябва да се затвори специален ключ – детектор за хартия. Тогава светва и сигнал.
Когато смените хартията (поставили сте нов лист), натиснете бутона ВРЪЗКА и принтерът ще заработи отново.
Има и още тънкости в работата на принтера М88, но мислим да не ви досаждаме сега с тях, а по свое желание да ги прочетете в ръководството за употреба, което сме ви скенирали по-долу в статията. Там има всякакви таблици, пинизи и други неща, които ще са ви от полза, ако решите да подкарвате такова печатащо устройство.
А сега да предположим, че току-що сте си купили този принтер и искате да го инсталирате за работА! Ето как трябва да започнете.
Разпечатайте сандъка и махнете транспортните винтове:
Сега да сложим касетката с лентата. Първо свалете капака на принтера и поставете касетата (позиция 9 на чертежа по-долу) да легне в гнездата на странѝците на механичния блок (11-а позиция):
За да бъде правилно, лентата се поставя между носа на печатащата глава и металната маска.
Следва поставяне и на сепаратора. Той влиза в специалните отвори на задната част на странѝците на механичния блок, като трябва леко да го огънете (сепаратора това). За да поставите капака пък, го сложете в гнездата в предната горна част на кутията и го завъртете напред, докато легне в определеното място.
За за заредите хартия, вдигнете капака и отключете пластмасовия палец – позиция 5 на горния чертеж. След като изтеглите притискащата скала напред, поставете водача на хартията позиция 14 отгоре) по средата на оста (пак поз. 14). след всички тези операции вкарайте хартията в процепа на механичния блок, а накрая обратно заключете пластмасовия палец.
Когато работите, недейте да връщате обратно хартията с помощта на ръкохватката – това не ви е пишеща машина! :)

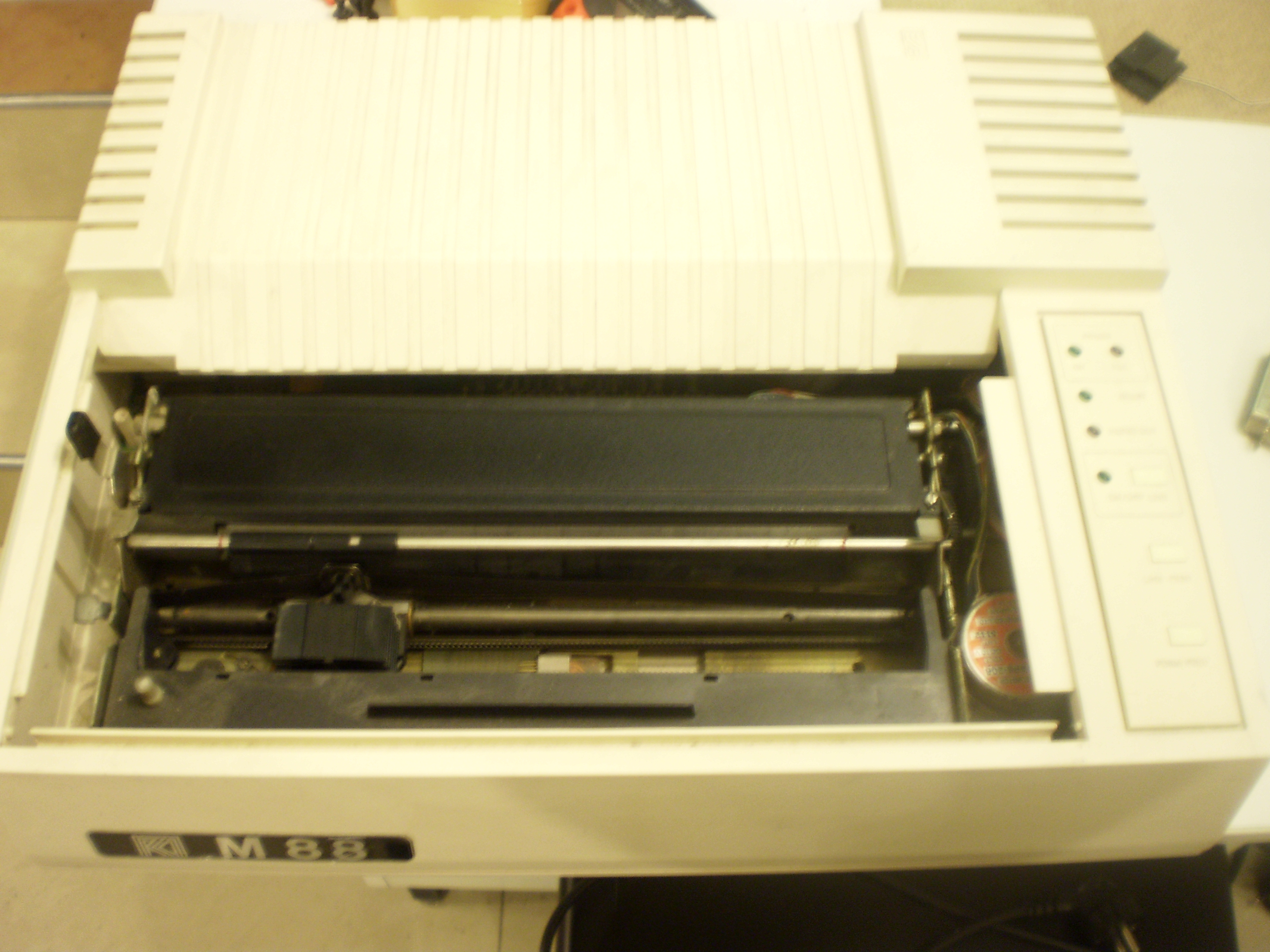

За прощаване – един поглед на М88 отвътре…:
Ето и пълното му упътване за употреба ==> Български матричен принтер М88 – упътване
Принтерът е доста по-малък от своите събратя от серията Бултекст – широк е 415 мм, дълбок 340 и висок 140. Тежи 8 кг, работи при 220 волта напрежение.
А ето и едно друго чудесо, също произвеждано в този петрички завод:
