Sandacite.BG намерихме един интересен Правец 16Т – разположен е в кутия от 16S!

Знаем, че Комбинатът в Правец произвежда компютри до началото на 90-те г. Един интересен такъв модел е много редкият 16Т  – от Турбо – функция, която ускорява работната тактова честота на процесора.

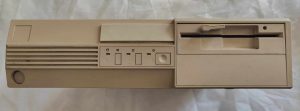

В началото на 90-те г. обаче ситуацията в България става сложна и затова невинаги конкретен хардуерен набор, образуващ типичното за даден Правец, се среща монтиран само в една конкретна кутия. Срещат се различни комбинации от части и кутии. Така и сега намерихме Правец 16Т – модел от 1988 – разположен заводски в кутия от 16S. Ето го какво представлява.

Мониторът, с който е комплектован Правецът, е производство на завод Аналитик Михайловград, дн. Монтана. Кинескопът е Хитачи. От задния панел фабрично липсват четири потенциометъра, защото това е така и при други екземпяри от същия модел, които сме виждали. Липсващите са за линии и размер на изображението, честота и фокусиране. А липсващият отвор е за бутон за включване/изключване. Само за него вляво има изведен допълнителен ЦК-ключ.

Отзад липсва и табелката с производствените данни, но това е ВММ 3907 – този моделен номер е определен за този монитор в номенклатурата на завода:

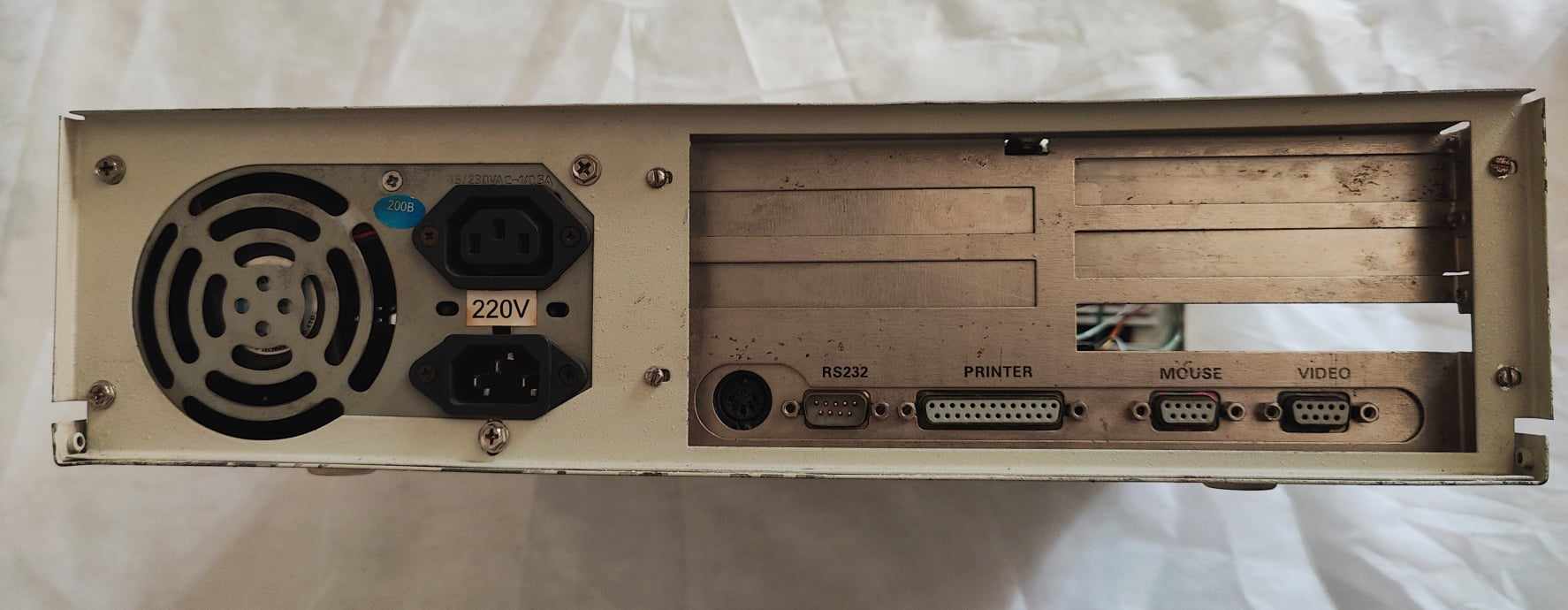

Откъм задния панел на компютъра се показва разширителна СОМ-карта за добавяне на принтери и други подобни устройства.

Вижда се и ДИН 5-букса за включване на клавиатура.

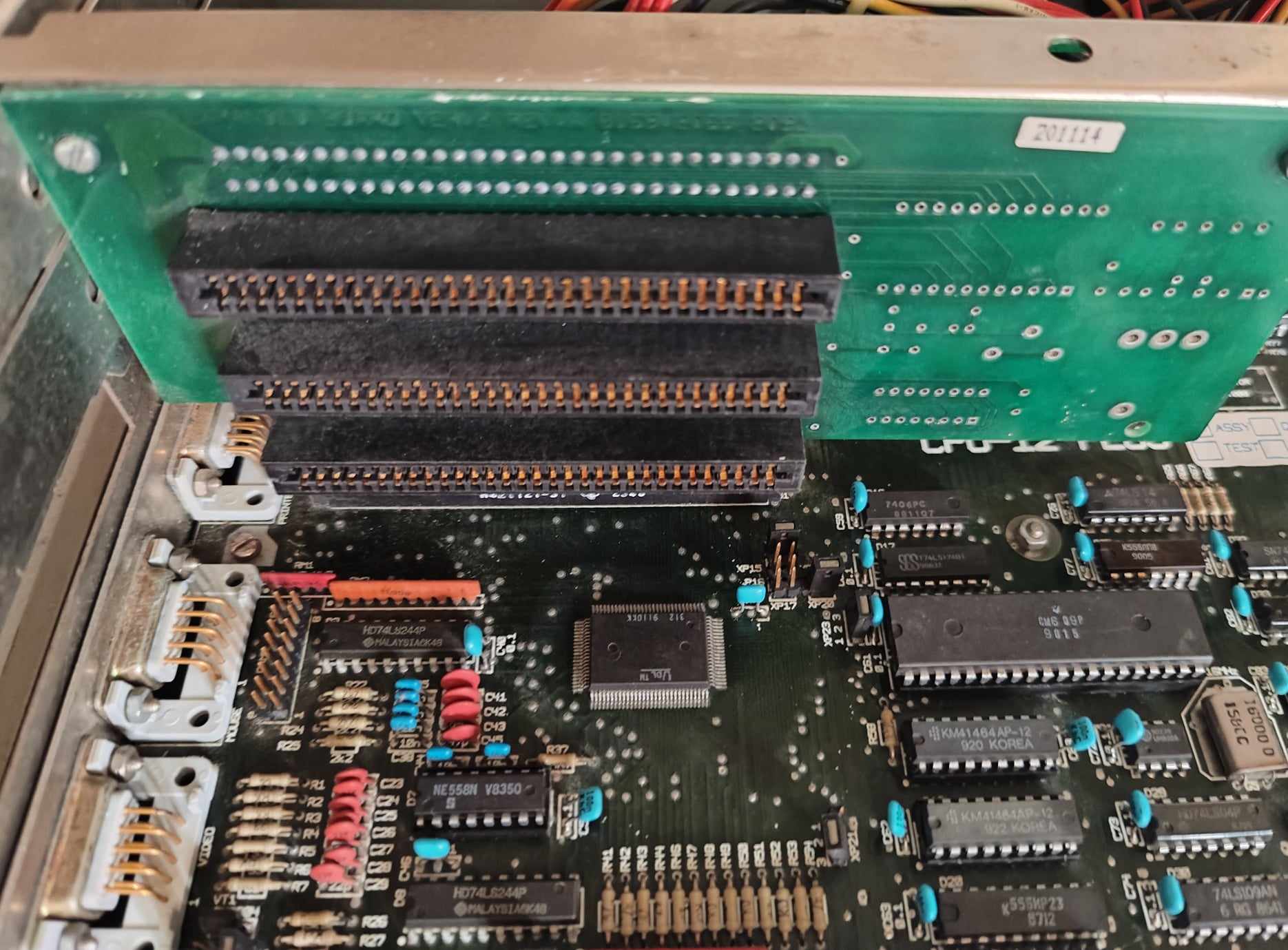

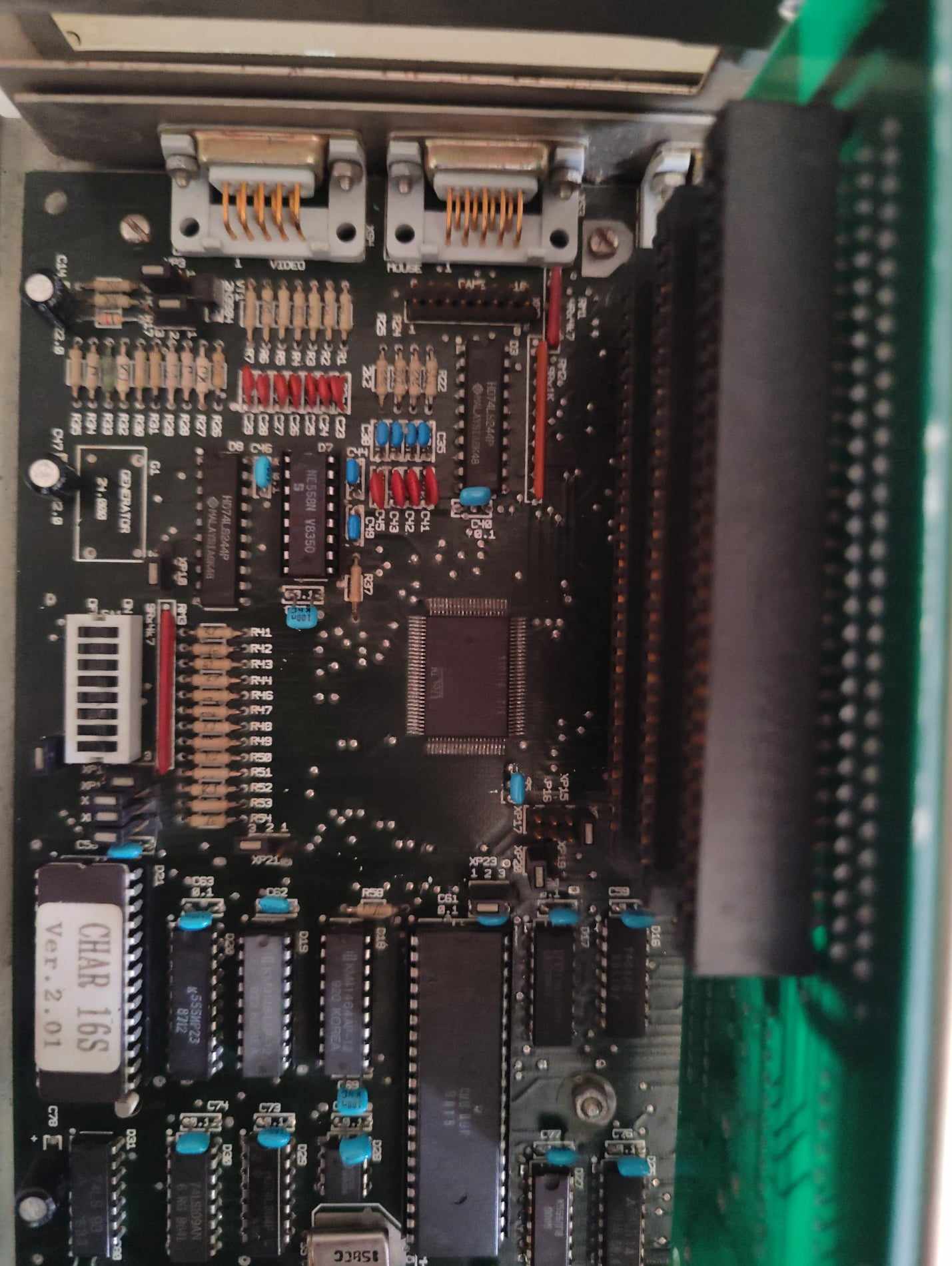

Същевременно показаната отгоре разширителна карта е и видеокарта – модел VDC3:

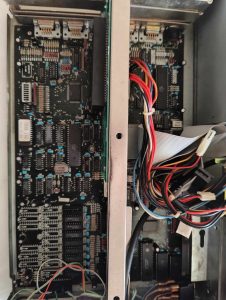

Ето и RAM-та. Цоклите за запълване с чипове продължават и под картата. Капацитетът на един чип е 256 килобита; при нашия екземпляр са пълни всички цокли, значи имаме общо 640 кб RAM:

Интегралната схема за управление на прекия достъп до паметта е българска обаче – СМ608Р:

Контролерът за хард диска Seagate 40 мб носи два вида надписи по платката си – веднъж на този производител и втори път отпечатан шифър ЕС 4847 от Единната система комюптърни компоненти на Източния блок:

А, ето го и самия хард диск впрочем:

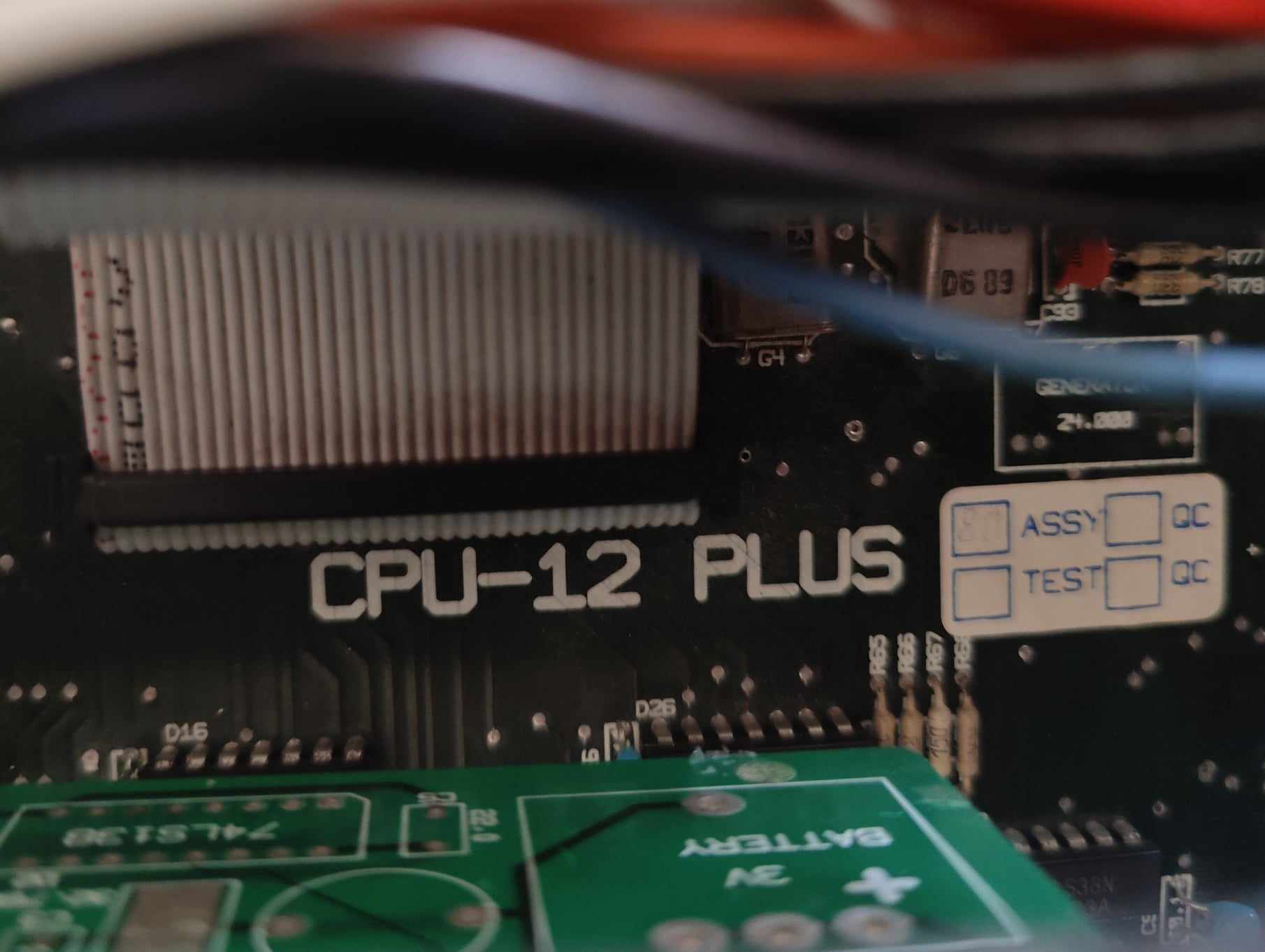

И ето го и процесора NEC D70108C-10 от фамилията V20, поставян в тоза дъно, известно като CPU 12. Честотата на процесора е 12 мхц, т.е. е фабрично клокнат над стандартната си честота от 10 мхц. Това става със специален джъмпер на платкта. Ако е затворен, честотата е 10 мхц, а а ко е отворен – 12. Именно затова Правец 16Т се нарича Турбо. :)

Ето че най-сетне българското интернет-пространство разполага с истински снимки и доказани данни за Правец 16Т. Това е последният от серията 16, а след него е Правец 286 – той пак е с 16-битов процесор, но не се води част от серията Правец 16.

До нови срещи!
