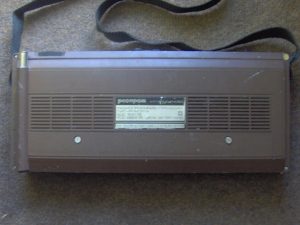

[1987] Радиоприемник Респром РПМ 311А + схема и описание

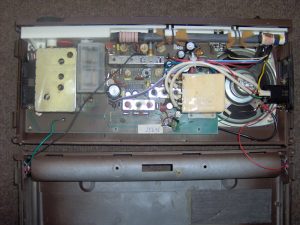

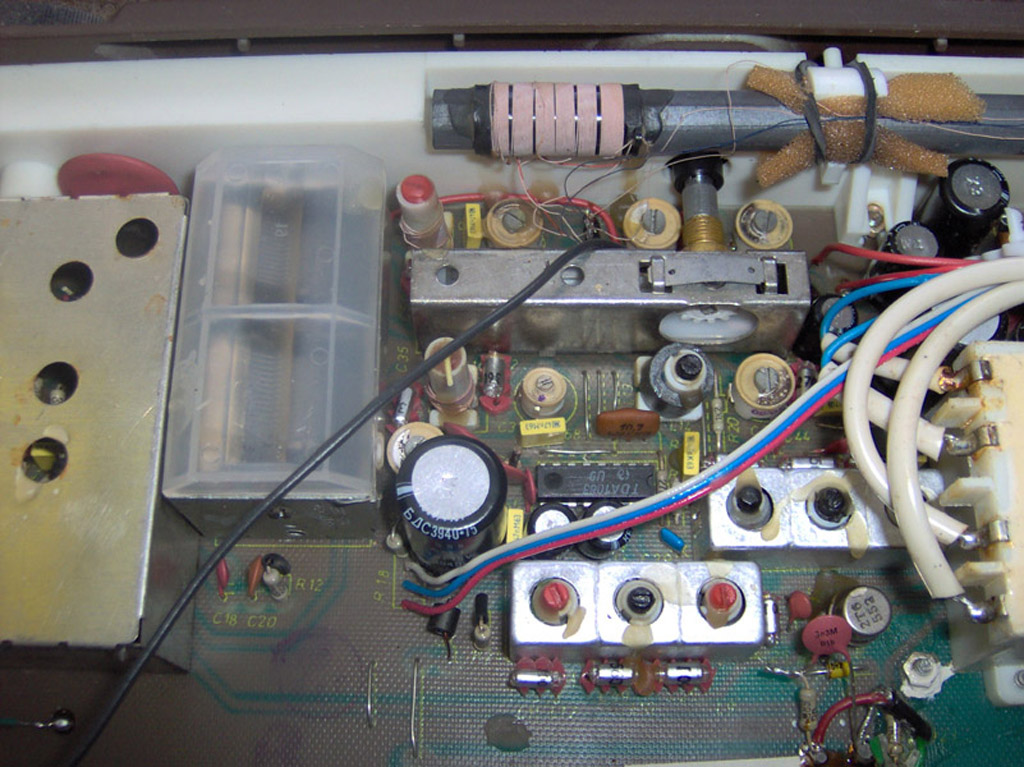

Преносим транзисторен радиоприемник ІІІ клас. Основен елемент е многофункционалната интегрална схема TDA1083.

Тя обединява следните функционални възли:

смесител за амплитудно модулирани сигнали
хетеродин за обхватите СВ, ДВ и КВ
МЧУ за амплитудно и честотно модулирани сигнали
детекторно стъпало за АМ и амплитудно и честотно модулирани сигнали
нискочестотен усилвател

Отдолу можете да изтеглите техническо описание (сп. РТЕ 1-1989) и схема.

Техническо описание на Респром РПМ 311А – респром-рпм311а-описание

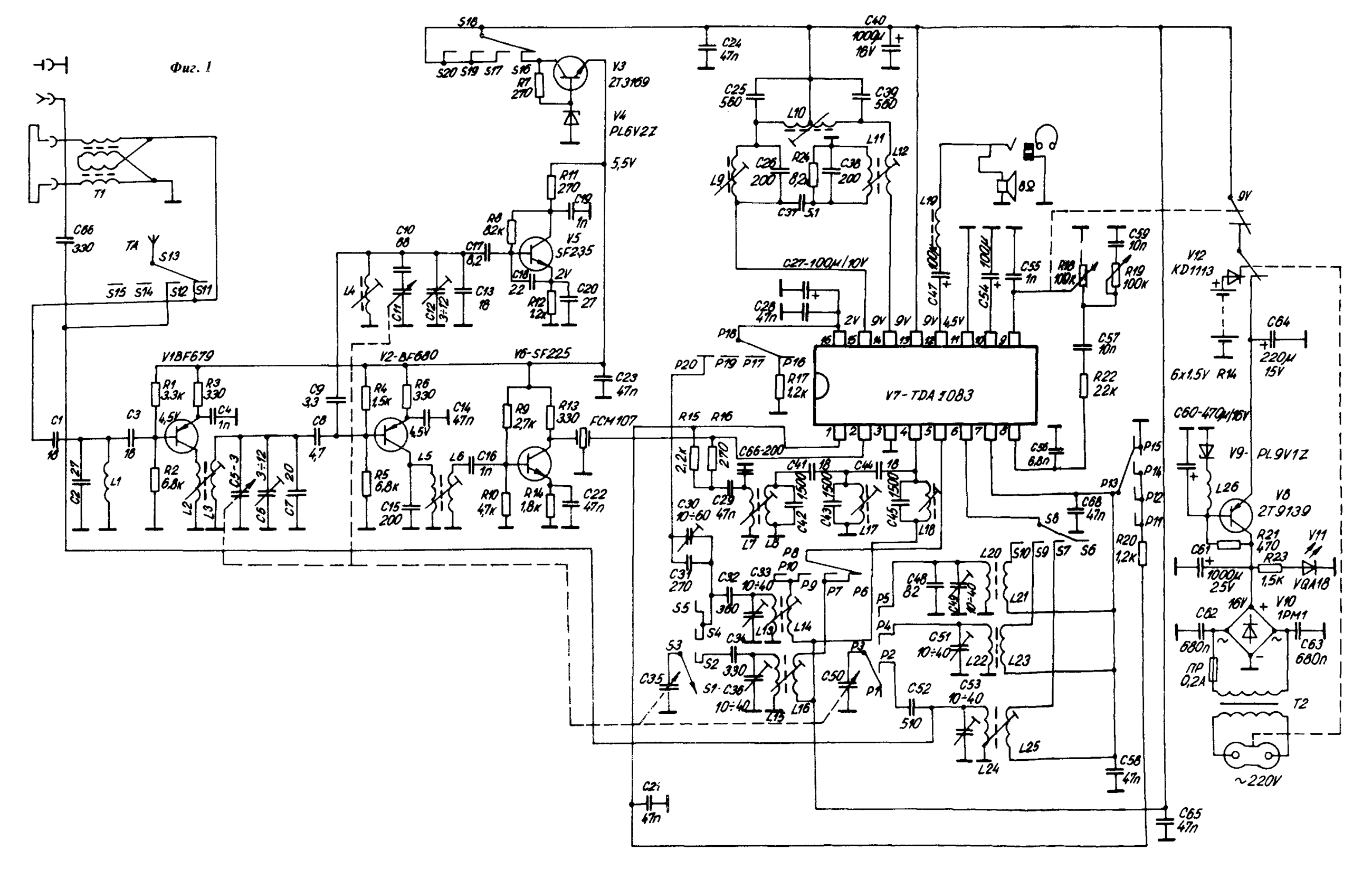

Схема на радиоприемника Респром РПМ 311А –

Ако тази публикация Ви е харесала, можете да цъкнете ,,Харесвам“ и на нашата Фейсбук страница – https://www.facebook.com/sandacite

Радиограмофон Хармония 69 + схема

Голям и масивен радиошкаф, произведен в малко бройки. Шасито е същото, както при радиоприемника Симфония 10.

Лампов състав: ECH81, ECC85, EF89, EBF89, EM84, ECC83, EL84, EL84 – в нашия екземпляр всичките са производство на Tungsram.

Производство за Радиозавода във Велико Търново.

Грамофонното шаси е REMR моно (СССР):

Схема на радиошкафа Хармония`69:

Ако се абонирате за Facebook страницата ни, ще можете да получавате винаги навреме и следващите ни публикации за българска техника – https://www.facebook.com/sandacite

Български радиоапарат АБ`71 Т + схема и описание

Малък настолен радиоприемник с мрежово захранване, изцяло транзисторизиран, производство на ЗТР Велико Търново от 1971 година.

В постройката му са използувани 7 транзистора. Притежава 2 честотни обхвата – средни и къси вълни, без феритна антена.

Нискочестотният усилвател е тристъпален – усилвател на напрежение, емитерен повторител и усилвател на мощност.

Успяхме да намерим и версия за износ в Унгария, както потвърждава тази снимка от сайта Ретроном.ху:

Техническо описание на старо радио АБ 71 Т – респром-аб71т-описание

Схема на Респром АБ 71 Т –

респром-аб71т-схема

Заповядайте и на нашата Фейсбук страница – https://www.facebook.com/sandacite

Стар български радиоапарат Клингзор Power

Българският радиоапарат от 30-те и 40-те години Клингзор е производство на Димчо Ст. Кишмеров, а фабриката се е помещавала в София. На нашия сайт сме представяли и модела им F. B. – http://www.sandacite.bg/%D0%B1%D0%BB%D1%8A%D0%B3%D0%B0%D1%80%D1%81%D0%BA%D0%B8-%D1%80%D0%B0%D0%B4%D0%B8%D0%BE%D0%B0%D0%BF%D0%B0%D1%80%D0%B0%D1%82-%D0%BA%D0%BB%D0%B8%D0%BD%D0%B3%D0%B7%D0%BE%D1%80-f-b/

Power е модел от началото на 40-те г. На нас ни е интересен с по-рядко срещащите се в българскитеприемници от тази епоха малки германски метализирани лампи от Е серията – примерно използуваната в Power ECH 11.

Апаратът е доста скромен и евтин – само трилампов, като се има предвид, че самите Клингзор, а и техни конкуренти, са разработвали още през 30-те години дори седемлапови радиоапарати.

Шрифтът на скалата е характерен за времето:

Кутията е с малко по-особена форма:

Още снимки можете да разгледате в нашия форум – http://www.sandacite.bg/forum/viewtopic.php?f=8&t=1427&p=48068#p48068

Ако сме Ви били интересни, ще се радваме да харесате и нашата ФБ страница, за да следите редовно новините ни – https://www.facebook.com/sandacite

Стар български радиоапарат Мелодия 16 + схема

Произвежда се от 1970 г. в ЗМР В. Търново и е изпълнен по същата схема като Мелодия 11. Разликите са козметични.

Кутията е матирана, а не лакирана, както при 11. Страниците са тънки и апаратът е доста по-леко от 11-ката:

Радиоприемникът Мелодия 16 има четирите стандартни вълнови обхвата. ІІІ клас:

Лампи: ECH81, ECC85, EF89, EABC80, EM84, EL84. Има и два броя светлини на скалата.

Между другото, Мелодия 16 е произвеждана и за износ в Полша като Melodia 16.

Схема –

Ако сме Ви харесали, ще се радваме да ни харесате и във Фейсбук – https://www.facebook.com/sandacite– за да разглеждате навреме и другите ни прегледи на българска техника.

[1965] Стар български радиоапарат Мелодия 11 + схема

Стар български радиоапарат Мелодия 11 + схема

ІІІ клас настолен суперхетеродинен приемник. Шасито е подобно на предходната Мелодия 10, но потенциометрите са вдясно на скалата, а клавишният блок е преместен вляво. Липсва и феритна антена. Клавишът, който в М 10 отговаря за нея, тук отговаря за тонрегулатора говор/музика.

Скалата е млечнобяла и това придава на приемника по-интересен вид:

Стар български радиоапарат Мелодия 11 + схема

Вече се произвежда в ЗМР Велико Търново или тогава още Радиозавод В. Търново:

Ламповият състав е същият: ECH81, ECC85, EF89, EABC80, EM84, EL84:

Осъществяван е и износ под названието М11-0, вероятно за ГДР, като се има предвид, че на капака повечето надписи са на английски. Изключваме Made in Bulgaria:

Схема на радиоприемника Мелодия 11:

[1964] Български радиоапарат Мелодия 10 + схема и ръководство

Български радиоапарат Мелодия 10 + схема и ръководство

Продължаваме прегледа на продуктовата линия Мелодия, произвеждата от СЗ Кл. Ворошилов през 60-те и 70-те г.

Мелодия 10 е седемлампов радиоапарат, тип среден супер, с лампи: ECH81, ECC85, EF89, EABC80, EM84, EL84.

Поначало смятам, че при прилагане на оригинални документи за един апарат не е нужно да преписваме от тях в самия текст, а той е по-скоро за снимков материал и думи като тези тук.

В зависимост от времето на производство (по-ранните бройки или по-късните) кутията може да е с тъмен или светъл фурнир:

Български радиоапарат Мелодия 10 + схема и ръководство

Поначало М 10 е едно от най-разпространените български радиа; шасито му е станало основа на много радиограмофони – а първо място Акорд 10.

Схема на радиоапарата Мелодия 10 –

Оригиналното ръководство за употреба, с което си купувате радиоприемника: мелодия-10-инструкция

[1960] Старо радио Мелодия 2 + схема и ръководство

Старо радио Мелодия 2 + схема и ръководство

Вторият радиоприемник от серията Мелодия. Лампи: ECH81, ECC85, EF89, EABC80, EM80, EL84, EZ80.

Изнасян в чужбина под названието Typ M2. Двете версии – вътрешнопазарната и износната – не се различават схемно, а само външно.

Да започнем с българската. Кутията е с прави ръбове, но все така дебела:

Старо радио Мелодия 2 + схема и ръководство

Запазени са лайсните и месинговата табелка на завода производител:

На задния капак се вижда изходът за монтиране на допълнителен куплунг за магнетофонен запис – можело е да се направи във всяка сервизна база на СЗ Кл. Ворошилов:

,,Смяната на скалните крушки може да се извърши и без да се вади шасито от кутията, но само при изваден от контакта щепсел“:

Износната версия – обикновено е с по-тъмен фурнир и надписите на капака са на английски:

Когато надписите са на английски, българските апарати от този период обикновено са за Близкия Изток.

Схема на радиоприемника Мелодия 2 (съответно на електрическата и на механическата част – скалният механизъм): мелодия-2-схема

А ето и оригиналното техническо описание (книжката), придружаваща радиоапарата при покупка: мелодия-2-инструкция

[1959] Български радиоапарат Мелодия РС59 + схема, описание и реклама

С този радиоприемник Мелодия РС59 (Р-РС59-1) започва добре познатата серия Мелодия на СЗ Кл. Ворошилов София. Това е седемлампов приемник (среден супер) с лампи Е серия. Конструктивно схемата почива на вече постигнатото при радиоапарата Орфей.

Кутията е от истинско дебело дърво, с няколко лайсни, придаваще естетичен вид.

Капакът е от характерния пресован картон и с характерния за средата на 50-те г. шрифт с още по-характерния цвят.

Лампи: ECH81, EF89, EABC80, EL84, EC(C)85, EM80, EZ80.

Кутията е просторна, говорителят е облечен с плат, използуваните кондензатори са на Тесла, а лампите – на Тунгсрам.

Конкретната бройка е произведена 1960 г.

Схема –

Техническо описание (сп. РТЕ, бр. 1-1960): радиоприемник-мелодия-описание

Реклама на корицата в същия брой на списанието:

Старо радио Камертон + схема и описание

Камертон е настолен суперхетеродинен радиоприемник (малък супер) ІV клас с три честотни обхвата — къси, средни и дълги вълни. Има бутонно превключване на обхватите

Приемникът е малък, лек и оформен в продълговата кутия с матирана повърхност. Стените са дебели около 0,5-0,6 мм:

Производство на ЗТР В. Търново от началото на 70-те.

Честотни обхвати: KB—5,84-12,5 MHz СВ—520-М600 kHz ДВ—150^350 kHz Чувствителност при отношение сигнал/шум 20 dB: KB—150 |iV СВ—130 цУ ДВ—140 ц,У Избирателност по съседен канал: 28 dB Избирателност по огледален канал: KB (при 8 MHz)—10 dB СВ (при 1 MHz)—35 dB ДВ (при 250 kHz)—50 dB Изходна мощност: 1,5 W Междинна честота: 468 kHz Точки за настройка: KB—6 и 11,8 MHz СВ—600 и 1540 kHz ДВ—160 и 330 kHz

Техническо описание – старо-радио-камертон-описание

Схема – радиоприемник-камертон-схема
