Български колони КЗ и ВК + Стерео баланс СБ от 1964 г.

В Sandacite.BG набарахме неизвестни стари български колони и не само!

Днес отново е на ред информация за стари и редки български устройства, които трудно можем да намерим по традиционните начини и да ги хванем в ръцете си, главно поради тяхната малка разпространеност. Става дума за добавъчни акустични кутии (колони), предвидени да се включват към лампови стереорадиоприемници, за да увеличат качеството на звуковъзпроизвеждането. Всяка от тези колони представлява дървено устройство с говорители в него, което се включва в приемника чрез кабел.

Едната от тези външни колони е т.н. КЗ (демек ,,колона звукова“), която виждате на горната снимка. Озвучителното тяло е хоризонтално оформено и съдържа в себе си два говорителя – един 3-ватов и един 1-ватов:

А другата – ВК, съоръжена само с един 3-ватов високоговорител:

Освен това през 60-те България е произвеждала и следното интересно аудиоустройство, което вероятно ще допадне на изкушените от качествения звук – това е т.н. стереобаланс ти СБ. Той е предназначен да се включва към всеки от нашите стереофонични радиоприемници и да регулира нивото на възпроизвеждането за всеки двата звукови канала. Снабден е с достатъчно дълъг кабел и специален куплунг за включване. :) Но все още нямаме негова снимка. :(

Досега обаче не сме намирали на живо някоя от тези колони, нито стерeобаланса. Те са произвеждани в софийския Слаботоков завод ,,Климент Ворошилов“ в началото на 60-те, защото фигурират в негов каталог от 1964 г. Той ни беше предоставен от един стар служител в предприятието.

***Слаботоков завод*** Кл. Ворошилов **София** – каталог

А ето тук и една по-съвременна българска звукова колона, произведена и в друг град:

Българска звукова колона Респром КЗ-25 + схема и описание

Вижте българските звукови колони КЗ-8, КЗ-15 и КЗ-25!

Вижте българските звукови колони КЗ-8, КЗ-15 и КЗ-25 в Sandacite.BG!

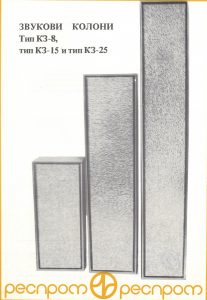

***Български звукови колони КЗ-8, КЗ-15 и КЗ-25***

Брей, че са огромни – едва се побират в дипляната! Всяка от тези колони има с по 2 говорителя повече от предишната, затова са толкова високи. Сега ще се запознаем с тях в детайли.

Както и другите подобни озвучителни тела, които напоследък Ви представяме, и тези са произвеждани в благоевградския Завод за високоговорители ,,Гроздан Николов“, който, между другото, си работи и в момента. Тримата братя са проектирани за озвучаване на средни по размер помещения – големи холове, но по-скоро читалищни салони, чакални, разни заведения и т.н. Колоните са замислени за работа в закрити условия, защото кутиите им са дървени и ако ги навали дъжд, ще се разжлямбят много лошо. Иначе дървото е красиво фурнировано. (Между другото, КЗ-25 май има вариант, предвиден за работа на открити пространства, защото съществува външна колона със същия индекс – можете да я разгледате ТУК.)

Цифрата след сиглата показва изходящата мощност във ватове – съответно 8, 15 и 25. Всеки по-голям модел се отличава с все по-ниска долна пределна граница на честотната характеристика. Така например, честотната характеристика при КЗ-8 е между 180 и 12 000 Hz, на КЗ-15 – 160 – 12 000 и на КЗ-25 – 140 – 12 000. Неравномерността й е 15 dB при КЗ-8 и 4 за останалите два модела. И трите колони имат еднакво захранващо напрежение – 30,120 волта.

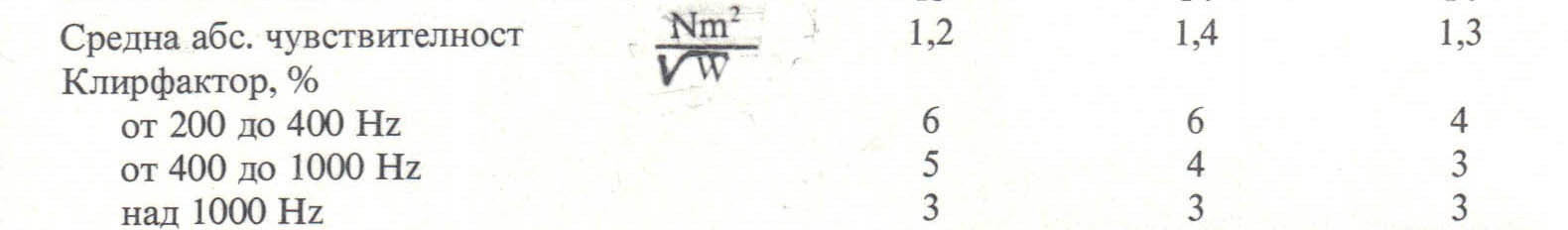

Ето и останалите технически данни на колоните. В таблицата в най-лявата колона е информацията за КЗ-8, в средата е КЗ-15 и най-вдясно – КЗ-25:

Колоните са съвсем ,,плитки“- само 112 мм! Въобще габаритите им са като Карлсон – ,,прилично дебели“ – примерно КЗ-8 е висок 504 мм, широк 212 и дълбок 112 мм. При по-големия му брат пропорциите са съответно 858 х 212 х 112, а при най-старшия от братята (КЗ-25) – 1128 х 188 х 122 мм. Тежат съответно 4,4, 7,5 и 14,2 кг.

Мдаа… засега разполагаме с тази информация за тях. Ако това Ви е харесало, ето тук можете да продължите запознанството си с българската аудиотехника от онези години:

Български микрофони Респром МД-74, МД-75, МД-80, МДН-66, МДПН-68

Български колони Респром Алфа ОТ-21

Запознайте се с колоните Респром Алфа в Sandacite.BG!

Последните от четворката музикални колони, наименувани с букви от гръцката азбука, са ето тези – ОТ-21 като строго моделно означение. Произхождат също от лютия македонски край – Благоевград, Завода за високоговорители ,,Гроздан Николов“ – и почват да ги правят към края на 70-те.

Това също за колони за битова употреба, тоест за работа на топло вкъщи и на закрито, но могат да се използват и за озвучаване на кръчмета, фоайета, чайни и т.н. Те са двулентови, въоръжени с бг високоговорители ВЕ20301А и ВК1010А. Обикновено се свързвани към различни транзисторни радиоприемници, към грамофони с усилвател, магнетофони и маломощни крайни усилватели. Така например, аудиосистеми, които бихте могли да накарате да засвирят с тези колони, са Студио 1, 2 и 3 на Респром, Рапсодия 1 и 2 (тоест моно- и стерео системи от среден клас), също така грамофоните Респром ГЕС 321, Ахат, Опал, Корал и прочиете скъпоценни камъни, магнетофоните Рилафон и т.н.

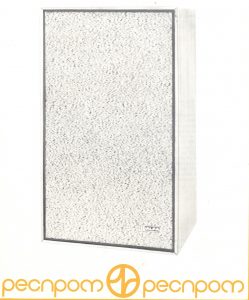

Кутията на колоните е дървена, от слепени плоскости, дебели около 1 см. Говорителите са закрити от хубав сивкавочерен декоративен плат – много е приятен на гледане. :) Долу вдясно има ламаринена табелка с емблемата на Респром и надпис ALFA.

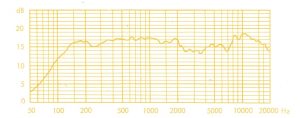

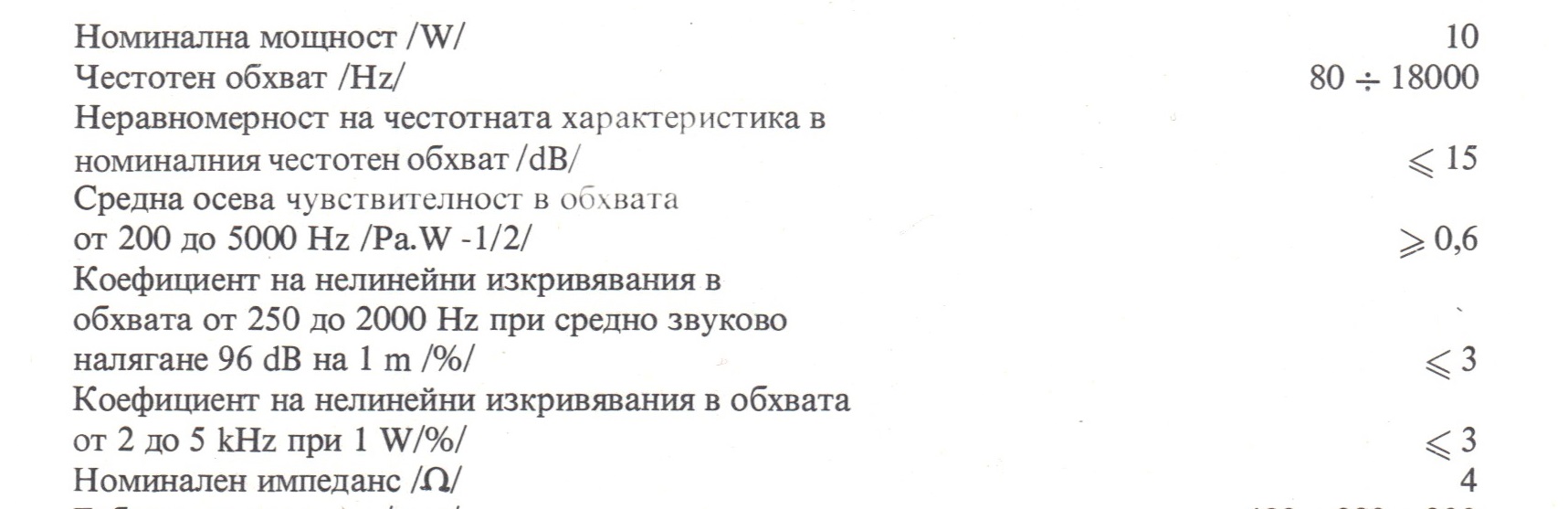

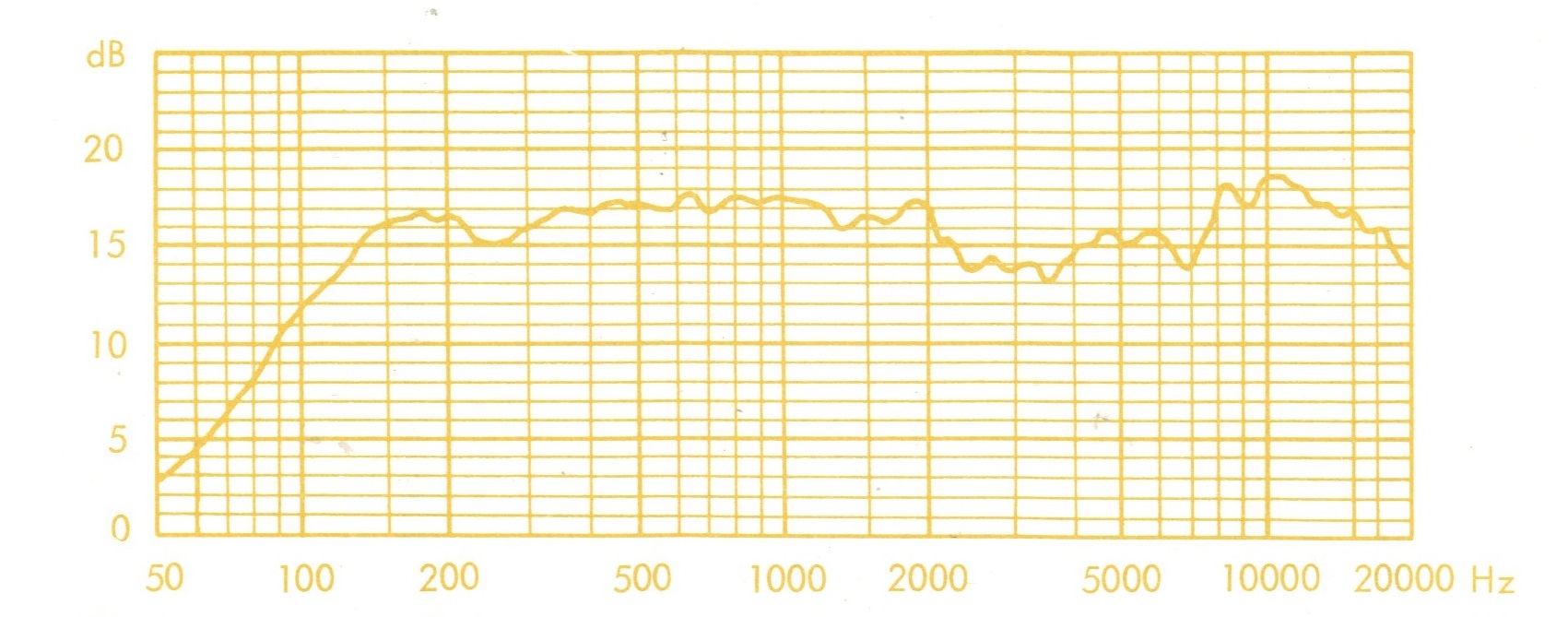

Изходната мощност тук е 10 вата, а импедансът – 4 ома. Честотният обхват е между 80 и 18 000 херца. В тази таблица можете да видите и останалите данни:

Една колонка Респром Алфа е с размери 480 х 280 х 200 мм, а тежи 7,5 кг. :)

Български колони Респром ОТ 8х8х4 и ОТМ 2-07

Днес наред при нас в Sandacite.BG на гости са колоните Респром ОТ 8х8х4 и ОТМ 2-07!

Продължаваме пътешествието си страната на българските звукови колони. Надяваме се да сме ви полезни с предоставянето на тази информация – забелязваме, че на различни места старите озвучителни тела от Респром още си се слушат от хората. :)

ОТ 8х8х4

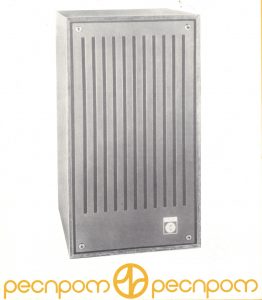

Как изглеждат те, виждате на горната снимка. Тези колони са 70-арски и са родом от завода в Благоевград. Както виждате, имат различен вид в сравнение с всички представени досега. Кутията е фурнирована, а лицевият панел е с врязани линии за излизане на звука, които виждате – не е облицован с декоративно платнено покритие. Долу вдясно виждаме емблемата на производителя – завод ,,Гроздан Николов“. Тези колони са предназначени да се използват в жилища и малки обществени помещения. Съдържат един високоговорител – българският ВК (високоговорител кръгъл) 1331А, а имат също така пълнеж от стъклена вата. Дебелината на стените на леката дървена кутия е под 1 см. От всяка колона излиза кабел за включване към аудиоапаратурата, който кабел е неотделяем от кутията. ОТ 8х8х4 може да се свързват както към монофонична, така и към стереофонична апаратура.

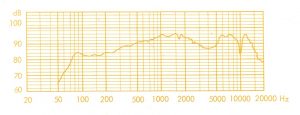

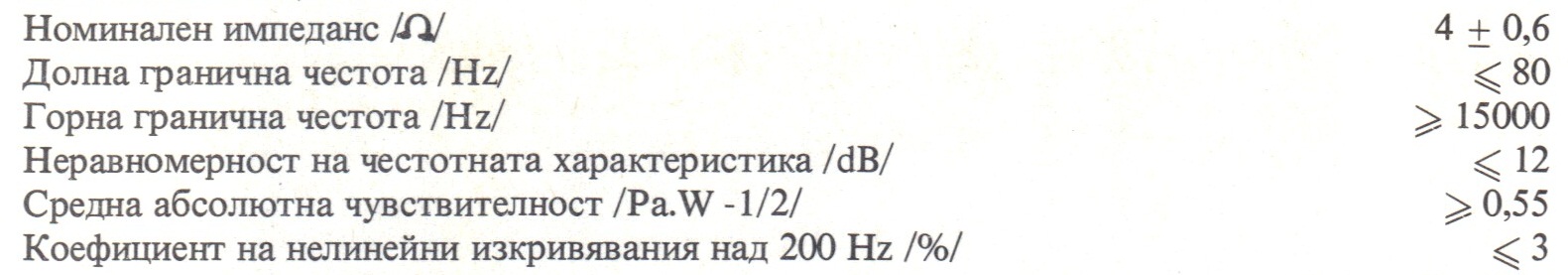

Тези колони са с по-малки размери от представените досега – 290 х 160 х 210 мм, а теглото е едва 5 кг. Номиналната изходяща мощност е 8 вата, а импедансът – 6 ома +/. 0,6 (10 %). В долната табличка са дадени и останалите характеристики:

ОТМ 2-07

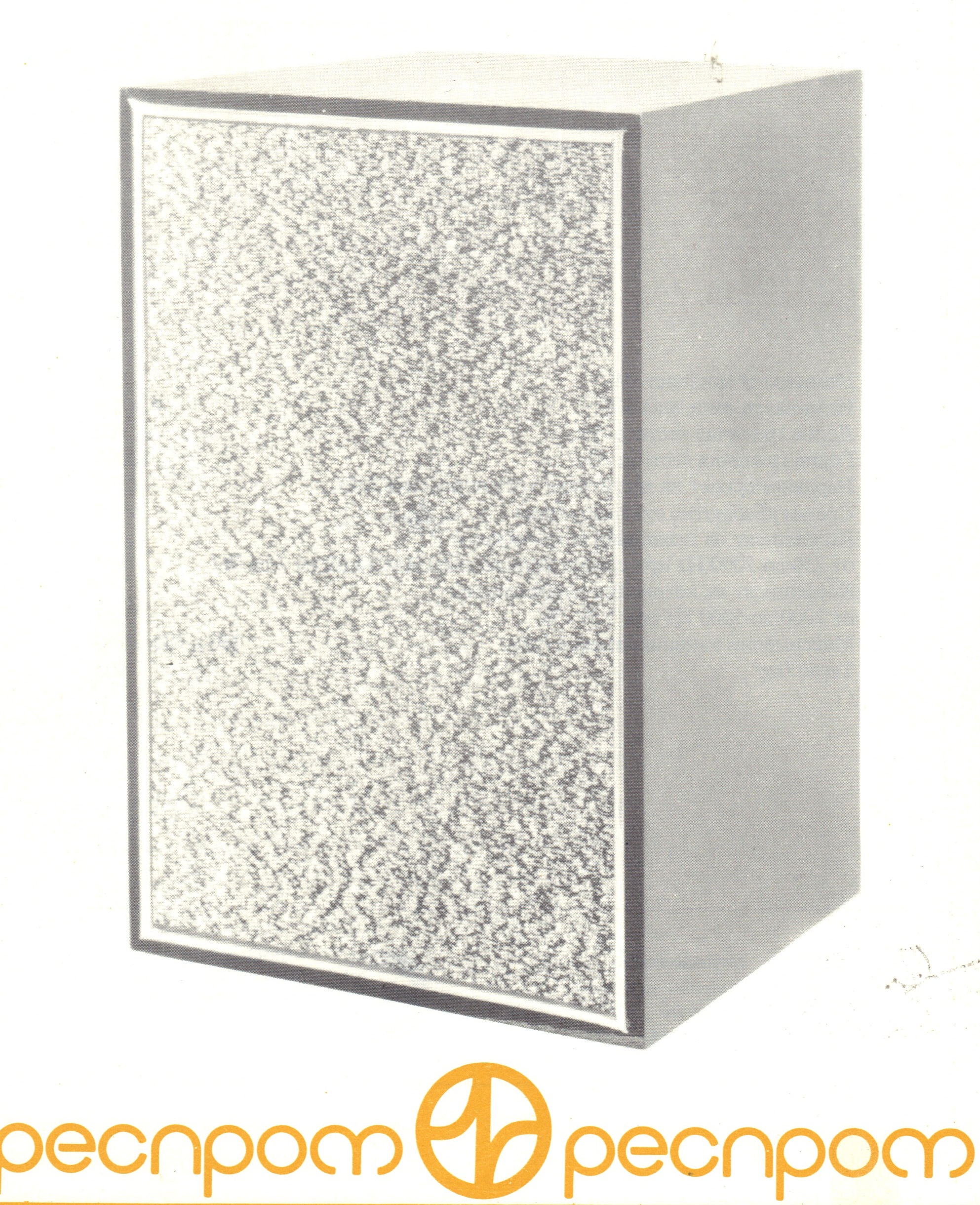

Имат напълно същия произход, възраст и предназначение. Външният вид се различава от този на горния модел – отново виждаме платненото покритие. Кутията е същата като на моделите Бета, Гама, Делта и т.н.

Български колони Респром ОТМ 2-07

Тези еднолентови колони са най-леките от всички, които сме ви показали досега – една тежи само 2,5 кг! Габаритите са 280 х 180 х 160 мм (самият индекс ОТМ ,означава ,,озвучително тяло малко“). Могат да се свързват към моно- и стереофонични грамофони (значи примерно толкова известните Респром ГЕС 321 и ГМ 311), усилватели и магнетофони.

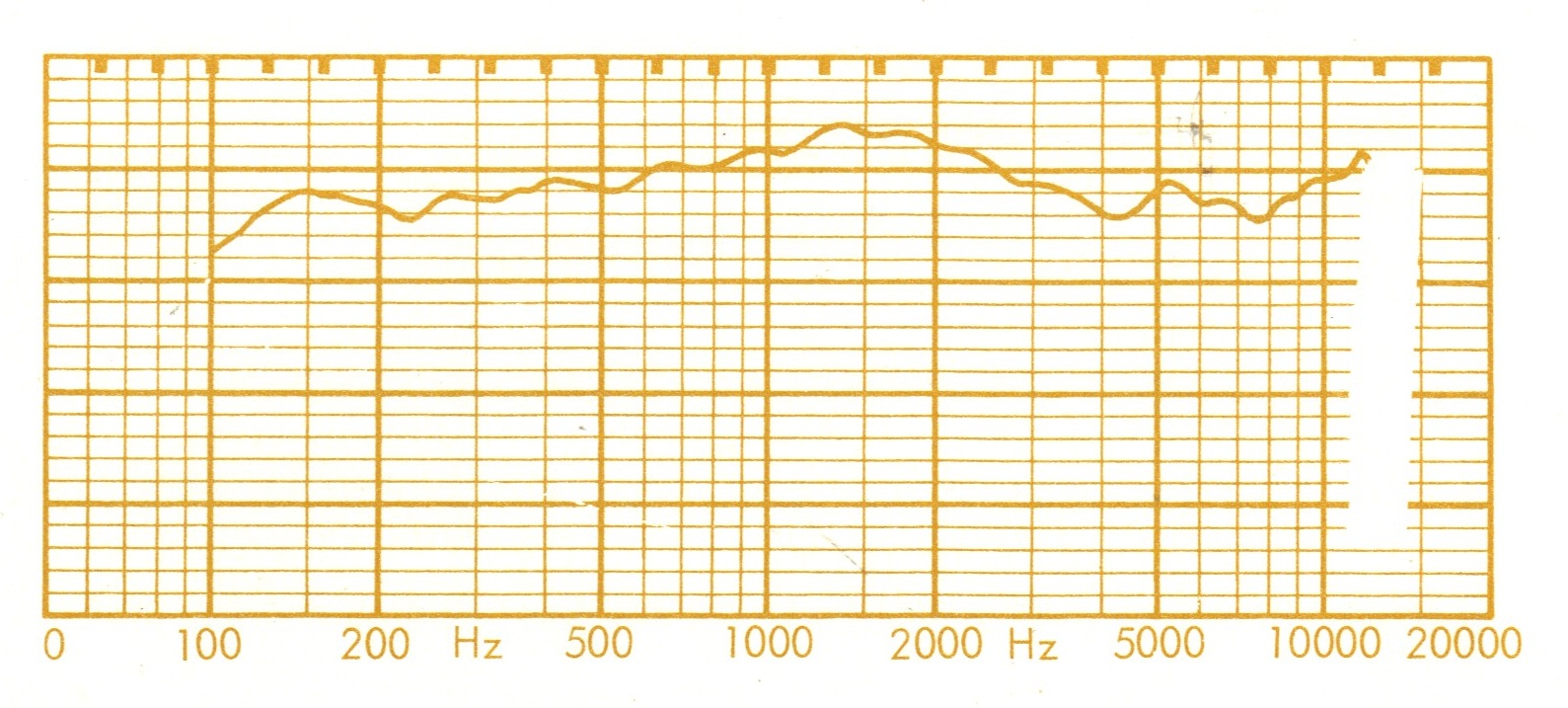

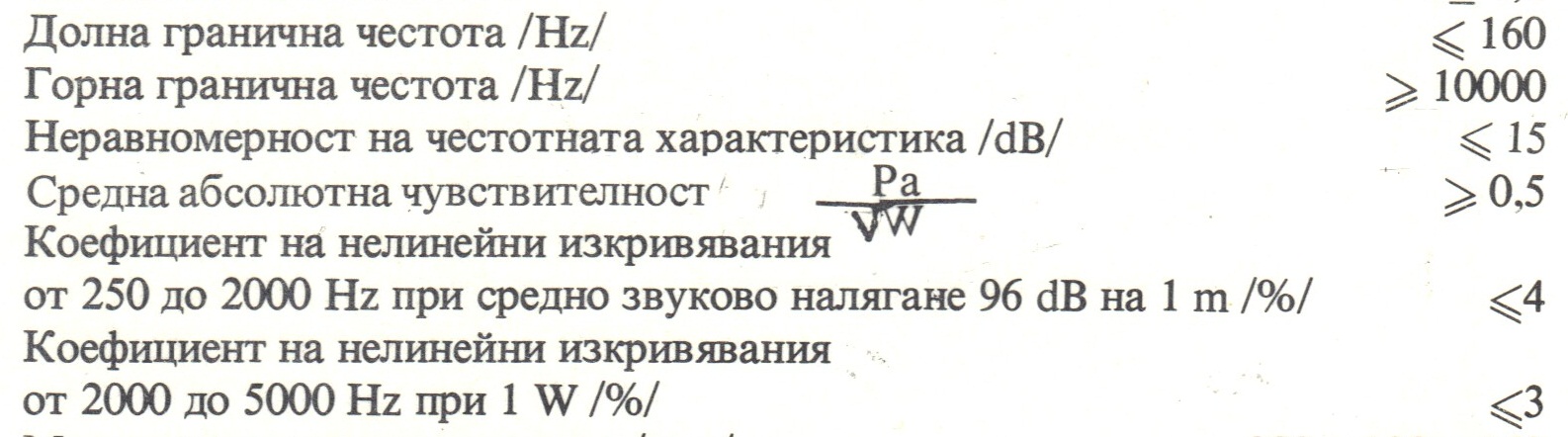

Изходната мощност на тези озвучителни тела е 8 вата, а импедансът – 6 ома +/. 0,6 (10 %). Високоговорителят вътре е ВК138А4 (ВК0822). Ето и останалата информация:

Мхм… Такива ми ти работи! :)

Български колони Респром Бета ОТ-31

Вижте всичко за колоните ОТ-31 Бета в Sandacite.BG!

Нашето музикално пътешествие из гръцката азбука отзад напред продължава с колоните ОТ-31 Бета на благоевградския завод ,,Гроздан Николов“, специализиран във високоговорители и озвучителни тела! Те са набори на насконо представените в нашия сайт модели ОТ-51 Делта и ОТ-45 Гама – тоест втората половина на 70-те години.

Тези тук са двулентови домашни колони, тоест за закрита употреба. Както и предишните, могат да се използват и за озвучаване на заведения, фоайета, ресторанчета и т.н. Предназначени са да обслужват аудиосистеми като сериите Студио 1 и 2 на Респром напр., като Рапсодия 1 и 2, като разни магнетофони или маломощни крайни усилватели. Могат да действат и като изнесени високоговорители към моно- и стерефонични аудиосистеми от Hi-Fi клас. В тях са вградени български високоговорители ВВК2007А4 и ВВЛ-2.

Кутията на тези колони е от дървени плоскости с дебелина около 1 см. Лицевият панел е покрита с рамка от декоративен плат. Изходната мощност на колоните е 15 вата, а импедансът – 4 ома. Честотният обхват е между 50 и 20 000 херца. Ето и още важни данни за тях:

Размерите на една Бета е 540 х 320 х 200 мм, а тежи 10,2 кг.

Български колони Респром Гама ОТ-45

Прочетете всичко за нашите колони ОТ-45 Делта в Sandacite.BG!

И така, приятели, продължаваме маратона с българските колони! :)

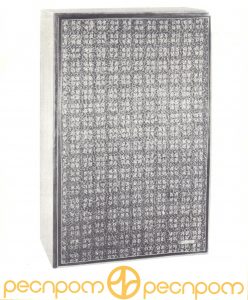

Тези днес са предназначени за озвучаване на малки и средни по обем закрити помещения – салони, фоайета, кръчми и т.н. Означени са с гръцката буква Гама, а моделът е ОТ-45. И те са произвеждани от Завода за високоговорители ,,Гроздан Николов“ в Благоевград, а използваните от тях високоговорители – също. Проектирани са в в края на 70-те години в секция Електроакустика (шеф – доц. Димитър Попянев) на Института по радиоелектроника и технологии (ИРЕТ) в София.

Лицевият панел на колоните е покрита с рамка от декоративен плат, зад която именно се намират разделителният филтър и високоговорителите. Страните на кутията са с махагонов фурнир. Самата кутия е от дебели около 1 см дървени плоскости и има обем 45 куб. дм. В нея са поместени разделителен филтър и два високоговорителя – ниско- и високочестотен. От задната страна на колоните пък са изведени клемите за присъединяване към аудиоапаратура. Обикновено под това се имат предвид уредби като Студио 1 и 2, Рапсодия 1 и 2 и подобни – нищо особено.

Размерите на ОТ-45 са 430 х 700 х 240 мм, а една колона ОТ-45 Гама тежи 24 кг. :) Нищо работа, нали?

Заявената номинална мощност на Гамите е 12,5 вата, а импедансът – 15 ома. Честотният обхват е между 50 и 20 000 Hz, а разделителната честота – 2500 +/- 500 Hz.

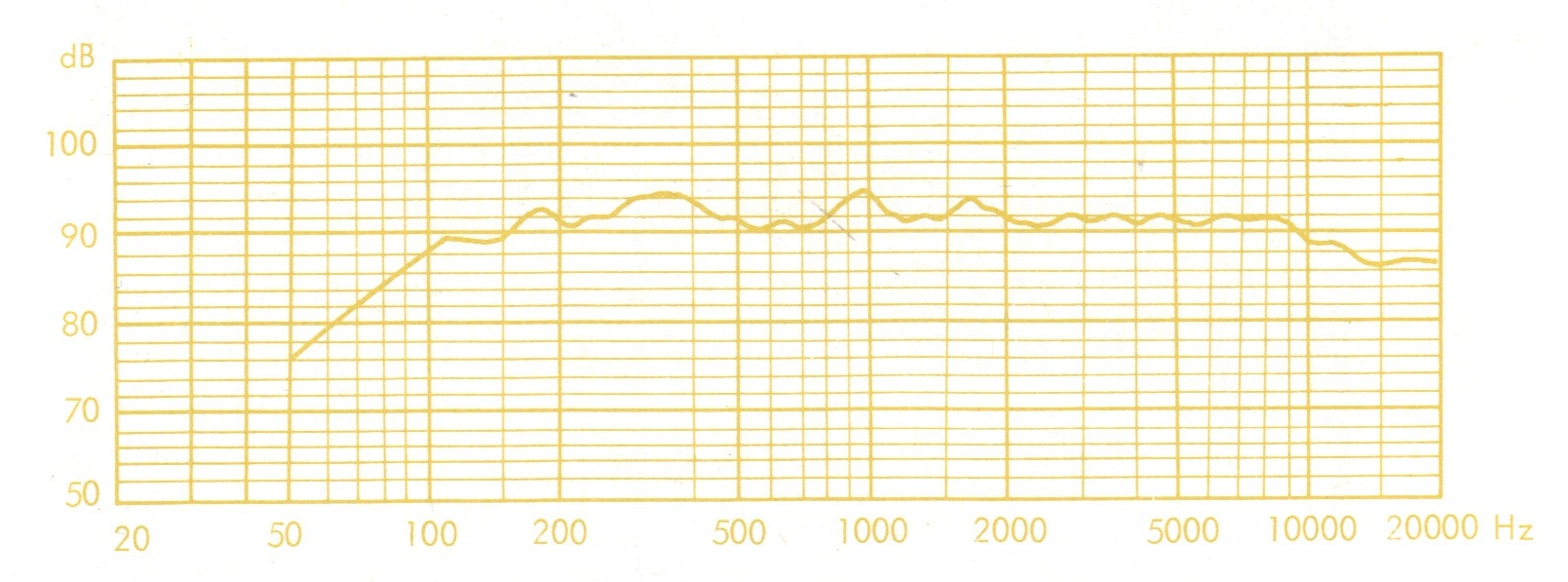

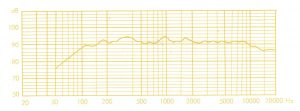

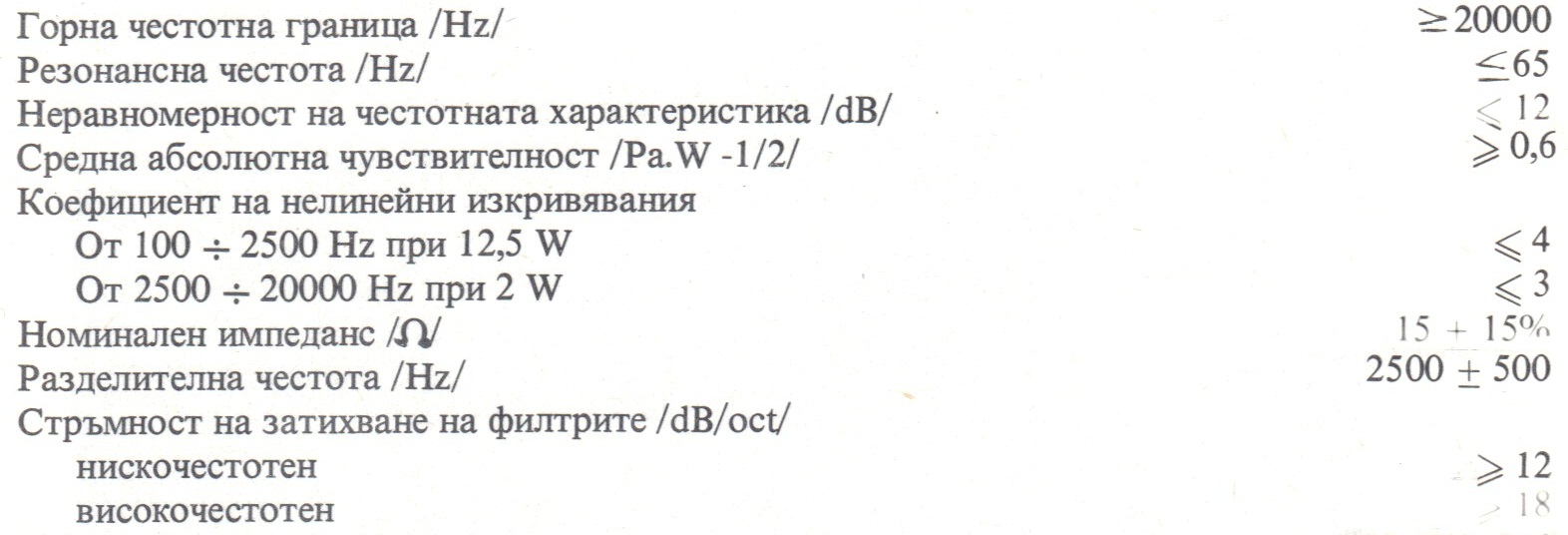

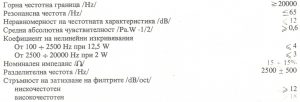

Ето и още данни за тях:

Тези озвучителни тела са изнасяни за бившия СССР от ВТО Електроимпекс (която е изнасяла и цялата друга продукция на благоевградския завод, разбира се, а и далеч не само на него).

Това е засега за тях. Сега отиваме да поработим и после пак ще сме на линия. :)

Български колони Респром Делта ОТ-51

Вижте всичко за нашите колони ОТ-51 Делта в Sandacite.BG!

С тази публикация започваме серия от няколко последователни, които ще посветим на българските колони, защото тях мислим, че не сме ги отсрамили добре. :) Първата от тях е за колоните модел ОТ-51 (озвучително тяло) и с търговска марка Делта. Произвеждани са в благоевградския Завод за високоговорители ,,Гроздан Николов“. Отвътре са им монтирани също български високоговорители от същия производител.

Историята на тези трилентови колони започва в края на 70-те години в секция Електроакустика (ръководител – доц. Димитър Попянев) на Института по радиоелектроника и технологии в София. Тези колони са предназначени за битови нужди и съответно да работят на закрито. Използвани се за озвучаване на малки и средни по размер помещения – като обществени салони, фоайета, заведения тип кафене сладкарница и т.н.

Озвучителните тела са с кутия от дървесни плоскости, дебели около сантиметър. В нея се крият 3 високоговорителя – ВКН 1241, ВВК131 и ВЛД40-15. Номиналната мощност на ОТ-51 е 20 вата, а импедансът – 16 ома. Честотният обхват е между 50 и 20 000 херца. Ето и още спецификации:

ОТ-51 действат като изнесени високоговорители. Те не са предвидени за комплектуване към някоя уредба конкретно, ами към широк набор такива (тип Респром Студио 1, но далеч не само) – радиоприемници, грамофони с усилвател, магнетофони и към маломощни крайни усилватели. Могат да се използват както за монофонични, така и за стереофонични системи от среден клас.

Като големина размерите им са 720 х 440 х 250 мм, а една такава колона тежи 23 кг.

Изнасяни са за бившия Съветски съюз от Външнотърговската организация Електроимпекс (която е изнасяла и цялата друга продукция на този завод, разбира се).

Серията колони от този тип обхваща 4 модела, чиято марка е една от първите 4 букви в гръцката Азбука – съответно Алфа, Бета, Гама и Делта. Е, започнахме отзад напред, но все пак напредваме към отсрамването. :) Очаквайте ни скоро пак!
