Българските микрочипове CM600 са произвеждани в Завода за полупроводници в Ботевград през ІІ половина на 80-те. Тях разглеждаме днес в Сандъците – Sandacite.

Разработени са в Института по микроелектроника в София. Негова е и емблемата, отпечатана на капачката на горепоказания процесор.

CM 600 е универсална 8-битова микропроцесорна система с гъвкави въз­можности за входно-изходен обмен на информация с външната среда. Голе­мите интегрални схеми (ГИС), от които се състои фамилията микрочипове СМ 600, са реа­лизирани на базата на N-канална MOS-технология и се захранват с един из­точник на напрежение +5 V. Част от схемите представляват функционално завършени, относително самостоятелни модули и могат да се използват в състава на други цифрови системи (миникомпютри, системи за предаване на данни и др.). Входно-изходните сигнали на интегралните схеми (ИС) от фами­лията имат стандартни TTL-нива, което позволява непосредственото им свърз­ване с TTL интегрални схеми.

Структурата на микропроцесорната система е магистрална и е показана на долната фигура. По общата магистрала, състояща се от адресни шини, шини за данни и шини за управление, се осъществява обменът на информация между отделните блокове на системата. Неин главен функционален блок е микропро­цесорът. Останалите четири блока на системата — постоянна памет, оператив­на памет, интерфейсни схеми и спомагателни схеми, включват интегрални схеми, чийто състав се определя за всеки отделен случай в зависимост от характера на приложението на микропроцесорната система. Блоковете от интер­фейсни и спомагателни схеми се изграждат с ГИС, принадлежащи иа фамилията микрочипове СМ 600, а блоковете за памет — от стандартни полу­проводникови памети в интегрално изпълнение.

Микропроцесорната фамилия СМ 600 включва следните интегрални схеми:

• микропроцесор СМ 601;
• интерфейсни схеми: СМ 602, СМ 603 и СМ 604:
• схеми със спомагателно предназначение: СМ 605 и СМ 606;
• и още, показани по-надолу.

СМ 601 е монолитен 8-битов микропроцесор с универсално предназначе­ние, който е основно ядро на микропроцесорната фамилия СМ 600. Микропро­цесорът СМ 601 изпълнява 72 инструкции за аритметични, логически и управ­ляващи операции. Максималната му тактова честота е 1 MHz, при която сред­ното време за изпълнение на една инструкция е от 2 до 6 микросекунди. Микропроцесо­рът се свързва с останалите ГИС от фамилията по магистралата. Освен това микропроцесорът СМ 601 има изводи за обмен на вънщни управляващи сигнали. Той може да адресира до 65 536 клетки от паметта на микропроцесорната си­стема и съдържа 6 програмно достъпни регистъра, от които 2 акумулатора;

Процесорът CM601 е използван в различни устройства, напр. в електронната пишеща машина Бултекст 20:

Бултекст 20 – електронна пишеща машина + ръководство

See more

Микропроцесорната система СМ 600 обменя информация с външната среда посредством следните интерфейсни схеми:

СМ 602 — периферен интерфейсен адаптер (ПИА), който свързва микро­процесорната система с периферни устройства, имащи цифрови входове или изходи. Информацията се обменя чрез 16 периферни двупосочни шини за данни и 4 шини за управление. ПИА СМ 602 осигурява паралелен обмен на данни с външните устройства. Той включва 6 програмно достъпни регистъра, с помощта на които микропроцесорът не само управлява, но и извършва об­мена на информация;

СМ 603 — асинхронен сериен интерфейсен адаптер (АСИА), който преоб­разува данните от асинхронна последователна в паралелна форма и обратно при последователен обмен на информация. АСИА изпълнява всички функции, свързани със синхронизацията иуправлението на последователния обмен на данни. Адаптерът осигурява максимална скорост на обмен до 500 kbit/s;

СМ 604 — синхронен сериен интерфейсен адаптер (ССИА), предназначене за синхронен последователен обмен на данни. Неговата основна функция а преобразуването на данните от синхронна последователна форма в паралелна и обратно. ССИА осигурява изпълнението на операциите, свързани със син хронизацията и управлението на обмена. Максималната скорост на обмен е до 600 kbit/s;

СМ 605 — средноскоростен цифров модулатор (СЦМ), осъществяващ ди­ференциално-фазова модулация на предаваните от микропроцесорната система данни с последователен формат. Модулаторът се използува в системите за ди­станционен последователен обмен на данни и позволява две скорости на об­мен— 1200 и 2400 bit/s;

СМ 606— програмируем таймерен модул (ПТМ), предназначен за генери­ране или измерване на временни интервали. ПТМ съдържа три независими 16- бнтови таймера, чиито режими на работа могат да се задават програмно;

СМ 607 – интегрална схема за управление на образа върху монитор;

СМ 608 – ИС за управление на прекия достъп до паметта;

СМ 621 – иС за въвеждане (последователно-паралелен преобразувател);

СМ 622 – ИС за извеждане (последователно-паралелен преобразувател).

За съхраняване на данните и програмите в микропроцесорната система могат да се използват различни стандартни полупроводникови памети тип RAM и ROM. Това се отнася и за често използваните в тогавашната практика схеми 8Т26 (1ЛП6880), 8Т97, 8216, SN 74125 и др., предназначени за буфериране на шините на микропроцесора с цел повишаване на товарната способност и на шумоустойчивостта.

Информация за други изделия на Завода за полупроводници Ботевград можете да намерите в следната наша публикация:

Полупроводникови елементи на ДНПСК Ботевград

See more

При изграждане на микрокомпютърни системи описаните по-горе инте­грални схеми се подбират по тип и брой според конкретните изисквания. При използване на готови микропроцесорни модули се подбират типът и броят на модулите в зависимост от специфичното приложение на микропроцесорната система.

---

Илюстрация:

Каталог Техническа информация. Ботевград, ДНПСК, 1987 г.



Информация, съобщение и сигнал са основни понятия в комуникациите. За тях говорим днес в Сандъците – Sandacite.

Информация (от лат. informatio – разяснение, сведение, понятие за нещо) означава знания, сведения в различна форма и вид, възприемани от човека.

Според някои международни стандарти определенията са следните:

• знания за предмети, факти, идеи и т.н., които могат да бъдат обменяни между хората в рамките на конкретен контекст (ISO/IEC 10746-2:1996)
• знания за факти, събития, предмети, идеи и понятия, които в определен контекст имат определен смисъл (ISO/IEC 2382:2015)

Информацията трябва да има някакво представяне (тоест, да се превърне в данни), за да може да бъде разпространявана и обменяна. Когато обаче информацията за едно събитие например се превръща в данни, тя бива опосредствана, пречупена през погледа на този, които я превръща в данни, затова данните са вече интерпретация за някакво събитие. Независимо от това, в много случаи думите информация и данни се употребяват като синоними.

Терминът информация се е развивал през вековете. В началото той е означавал сведения, предавани от хората чрез устен, писмен, звуков (напр. тамтамите на ватусите в Африка) или друг способ. От средата на ХХ век думата информация се превръща в понятие, валидно за множество науки – обмяна на данни освен между човек и човек, между човек и машина, между машина и човек, между представители на растителния и животинския свят, генетична информация (от организъм в организъм) и т.н.

Опитите да се даде единно, универсално определение за информация са били безуспешни. По тази причина различните науки използват за свои нужди различни „работни понятия“. Нещо подобно пише през 2010 г. и  проф. Luciano Floridi в оксфордското издание  Information: A Very Short Introduction – ,,Информацията представлява налично, използваемо знание, но не съществува единна дефиниция, а има сравнително широк кръг от значения в различните области на знанието“ .

Информацията може да бъде класифицирана като различни видове според множество признаци. Споменатите по-горе участници в информационния обмен човек, машина и т.н. определят информацията като такава, обменяна между различни субекти и обекти на информационно взаимодействие. Но има и други класификации.

Така например, по начин на възприятието информацията се дели на визуална, звукова, тактилна (осезателна), обонятелна и вкусова.

По вид – текстова, числова, графична, звукова и видеоинформация.

По предназначение – масова, специална, секретна и лична.

По значение – актуална, достоверна, разбираема, пълна, полезна.

И – накрая – по истинност – истинна или лъжлива.

Основателят на кибернетиката Норберт Винер дава следното определение за информация: ,,Това е означение на съдържанието, получено от нас от външния свят в процеса на приспособяване към него на нас и нашите чувства“.

Кибернетиката определя субективната (семантичната) информация като смисъл или съдържание на съобщението. Също така, според кибернетиците, информацията е характеристика на даден обект.

На пръв поглед понятието информация е добре познато на всеки човек. Информация се получава от табели и надписи в града, от различните осведомителни агенции, от всички видове медии. Както се вижда от даде­ните примери, в този процес има две страни. Първата е източникът на информация, а втората—получателят. Това са съответно адресантът и адресатът. При взаимното инфор­миране двете страни изпълняват ролята на източник и на по­лучател.

Проф. Георги Ненов  в ,,Теория на сигналите“ интересно пише, че ,,Дейността на хората се свежда главно до обработката на материали, енергия и информация. Формите са тол­кова различни, че човекът не може да ги обхване чрез своя ма­лък кръгозор. Установено е, че обработката и пренасянето на информация заема най-голяма и определяща част от битието на човешкото общество.

Във философията, информацията е отражение в реалния свят. Тя е съдържание на връзката между материалните обекти и се проявява в изменение на техните състояния. Като свойство на обектите информацията поражда многообразието от състояния, които чрез отражение се предават от един на друг обект. Тези общи постановки намират място във всички други „работни понятия“, използвани от специалистите.

За неспециалистите в областта на науките за информацията това понятие представлява съвкупност от сведения за дадено събитие или за състояние­то на някаква материална среда. Например сведенията за ня­какво тържество, за спортно състезание или друго събитие или за състоянието на атмосферата, на пътищата, на даден комплекс от технологични обекти и т. н. са информация.

Информацията намалява неопределеността в знанията ни за даден обект. Ако разполагаме със сведение, че дадена фирма произвежда опаков­ки, не е възможно да направим поръчка, тъй като не знаем за какво са предназначени, от какъв материал са, с какви размери и т.н. Следователно има много неопределени обстоятелства. Едва след като ги узнаем, разкриваме съществуващата неопределеност и можем да вземем решение. Става ясно още, че информацията служи за вземане на решение, а чрез него се управлява някакъв обект.

Обстоятелството, че информацията намалява неопределе­ността в знанията ни за обекта, трябва да се запомни добре, защото има пряко отношение към количествените разглеждания. Неопределеността се разкрива чрез вероятностни оценка, които от своя страна чрез съответни зависимости служат за изразяване на количеството информация в подходящи единици“.

За специалистите, заети с обработката и пренасянето на инфор­мация, „работното понятие“ за нея обхваща всички сведения, които подлежат на пренасяне (предаване), преобразуване и съхранява­не. Най-често това се извършва чрез електрически сигнали.

Думата сигнал е също с латински произход (signum—знак). Сигналът също е понятие с повече от едно определение. Поначало това е знак, създаден и предаден в пространството (чрез комуникационен канал) на дадена система, а също така може да възникне в процеса на взаимодействие между няколко системи. Смисълът и стойността на сигнала се проявяват при неговата регистрация във втората (приемащата) система.

В теорията на информацията, сигналът е носител на информация, използван за предаване на съобщения в системи за връзка. Сигналът може да се генерира (създаде), но не е задължително да бъде приет, за разлика от съобщението, което ще разгледаме по-долу и което със сигурност разчита на прием от адресата – в противен случай то няма как да бъде съобщение. Сигнал може да бъде всеки физически процес, параметрите на който се променят (или се намират в съотвествие) с предаваното съобщение.

Формата на представяне на информацията се нарича съобще­ние. Тъй като сведенията нямат материален характер, за тяхно­то предаване са необходими материални носители. Такива са хар­тията с текста (знаците) на телеграмата, говорът, музиката, изо­бражението в телевизията, данните на изхода на електронната изчислителна машина и др. Понякога за краткост се казва, че съобщението е това, което трябва да се предаде.

Съобщението е третото понятие, което разглеждаме днес, и за него също се отнася констатацията, че в различен контекст има различни определения.

От гледна точка на езикознанието съобщението е най-малкият езиков елемент, имащ идея или смисъл, достатъчен, за да се осъществи общуване.

От гледна точка на информационната теория съобщението е форма на представяне на информацията, притежаващ ясни признаци на начало и край, и предназначена за предаване през среда на връзка.

Едно и също съобщение може да бъде представено по различни начини. Конкретната форма на съобщението се нарича вид, а преходът от вида към значението на съобщението е познат като интерпретация.

Съществуват следните видове съобщения: въпрос, отговор, команда, разказ, уведомление, предложение, съобщение по телекомуникационен канал (депеша), новини.

От това, че съобщението е фор­ма на представяне на информацията, а сигналът отразява съоб­щението, следва връзката между тях, показана на долната фигура:

Необходимо е да съществува еднозначно съответствие, защото в противен случай биха се получили лъжливи сведения и команди.

За сигнали в техническите системи се избират физически процеси (величини), които отговарят на следните условия:

а)  могат да се разпространяват на значителни разстояния чрез изразходването на минимално количество енергия;

б)  притежават свойството да управляват местните източници на енергия, без да въздействуват пряко на изпълнителните меха­низми; например чрез електрически сигнал може да се включва и изключва електродвигател от голямо разстояние, като се въздейства на специално комутационно устройство, разположено до двигателя“ заедно с местен източник за захранване;

в)  могат да въздействат на особени органи на специално организирана система; в частен случай това са сетивните органи на човека, а в последния пример — приемната част на комутационното устройство.

Сигналите са тясно свързани с техническата кибернетика, т. е. с науката за управление на технически обекти (системи). Сигнали­те не захранват обектите, а управляват местните източни­ци на енергия.

Процесите, свързани с обработката и пренасянето на информа­ция и сигнали, се изучават в техническата дисциплина „Теория на информацията и сиг­налите“. За основа на науката теория на информацията се смятат ,,Трудовете по теория на информацията и кибернетика“ на американския електроинженер и математик Клод Шенън, публикувани през 1948 г. Теорията на информацията изучава пределните възможности на системите за предаване на данни, а също така принципите на тяхното проектиране и техническа реализация. Други науки, като радиотехниката и информатиката, също са тясно свързани с теорията на информацията, като те добавят и свои значения в понятието информация.

Необходимо е да се подчертае и следното. Информацията и сигналът, имат смисъл само в дадена система. Например сиг­налите, използвани в една железопътна гара, не важат за хора­та, които работят в съседния магазин, тъй като това са два обекта, чиято дейност е различна.

При изучаването на информацията и сигналите се използват методите на анализа и синтеза. Важни задачи са съгласуването на източника с канала за връзка и осигуряването на устойчивост срещу смущения.

Развитието на теорията на информацията и сигналите е свързано с много имена, между които се открояват тези на К. Шенън, Н. Винер, А. Колмогоров, В. Котелников, Р. Хартли, Д. Мидълтън и др.

Принос в тази насока имат представители на българската математическа мисъл и инженерите по електро­ника, чийто плодотворен труд издига престижа и утвърждава признанието на българската радиоелектроника сред световната общественост.

---

Литература:

ISO/IEC 10746-2:1996, Information technology

ISO/IEC/IEEE 24765:2010 Systems and software engineering — Vocabulary

Floridi, L. Information: A Very Short Introduction. Oxford UP, 2010.

Винер Н. Кибернетика, или управление и связь в животном и машине; или Кибернетика и общество/ 2-е издание. — М.: Наука; Главная редакция изданий для зарубежных стран, 1983.

Ненов, Г. Теория на сигналите. София, Техника, 1990.

Гоноровский И. С. Радиотехнические цепи и сигналы. Москва, Радио и связь, 1986

Тростников, В. Човекът и информацията. София, Техника, 1972.

Куликовский Л. Ф., Молотов В. В. Теоретические основы информационных процессов. Москва, Высшая школа, 1987.

Когаловский, м. р. Глоссарий по информационному обществу. Москва, Институт развития информационного общества, 2009.

Търсите какво е псевдостерео? В Сандъците – Sandacite ще Ви го обясним!

При едноканалното (монофоничното) възпроизвеждане обикно­вено се използва един високоговорител или високоговорителна група. Макар че в записа са включени отразените вълни на звукозаписното студио, те обикновено се маскират от основния сигнал, тъй като всички звукове произлизат от една и съща посока. Когато такава програма се възпроизведе в силно заглушена стая, тя звучи плоско. При възпроизвеждането й в незаглушена стая тя звучи по-живо, обаче това произлиза от акустиката на по­мещението за слушане, а не от акустиката на помещението за запис.

В стремежа да се получи от монофоничния сигнал из­вестен ефект на пространственост, присъщ на стереофоничното възпроизвеждане, редица автори предлагат най-разнообразни методи и устройства. Някои от пред­лаганите начини действително дават добри резултати. При тях се получава по изкуствен начин известен ефект на локализация, без обаче да може да се предаде точната локализация на всеки отделен звукоизточник. Тези системи са известни под названието псевдостерео или псевдостереофонични.

Най-простият начин за получаване на известен пространствен ефект е посредством поставяне на втори високоговорител. С по­мощта на подходящо оразмерен филтър към единия от висо­коговорителите се подават само високите честоти, а към дру­гия високоговорител — само ниските честоти. Високоговори­телят за високите честоти се поставя вляво, а високоговори­телят за ниските честоти — вдясно с цел да се наподоби разположението на музикалните инструменти при оркестрово изпълнение. Някои автори препоръчват използването на специално конструирани за тази цел високоговорители.

Съветският трипрограмен радиоприемник Сириус 203 от 1987 г. (на горната снимка) също е оборудван с псевдостереофоничен акустичен агрегат.

Тези методи обаче не представляват интерес, тъй като полученият псевдостереофоничен ефект е незначителен и са използвани много малко.

При други псевдостереофонични системи, намиращи прило­жение в областта на студийния запис, се използва следният принцип: монофоничният сигнал се подава на двата стереофонични канала посредством специална верига, оразмерена така, че относителната амплитуда и фаза на двата изходящи сигнала, а следователно и местоположението на резултантния звуков образ, да се изменят с честотата. При този метод се получава твърде равномерно разпределение на звуковите източници по цялата база, но при музикални изпълнения могат да се полу­чат и нежелани ефекти, тъй като мястото на привидния звукоизточник ще зависи от конкретния тон, който в момента се изпълнява. Тази система се използува при възпроизвеждане на симфонична музика и полученото разпределение на отделните източници е доста близко до нормалното подреждане на орке­стъра, при което високочестотните източници са от лявата страна, а нискочестотните — от дясната.

Псевдостереофонични ефекти от този вид  са намирали доста го­лямо приложение в някои страни в областта на киното и ра­диопредаването. Те са били използвани главно при възпроизвеж­дането на известни ефекти като фон на дадена стереофонична драматична продукция. Също така са употребявани на места като части от програма, когато не е необходимо или е неоп­равдано провеждането на чисто стереофонично предаване.

Друга псевдостереофонична система се основава на изпол­зването на т. нар. „панорамен потенциометър“. Тя е известна под наименованието „пан-пот“ система. С помощта на панорам­ния потенциометър всеки монофоничен сигнал може да се по­даде към двата стереофонични канала по такъв начин, че об­щото ниво на двата канала да остава винаги едно и също не­зависимо от положението на регулатора. Със завъртането на регулатора нивото на единия канал се увеличава за сметка на намаляването на нивото на другия йанал. По този начин всеки звуков източник може чрез ръчно задействане да заеме всяко желано място между двата високогово­рителя.

Този метод е намирал широко приложение при изготвянето на стереофонични филми през ХХ век. Наблюдавайки върху екрана образа на звучащия обект (актьор, влак, самолет и др.) звукооператорът посредством извъртане на регулатора на панорамния потен­циометър в желаната посока нагласява звуковия източник да съответства на мястото на образа. По този начин могат също да се внесат и всякакви ефекти и шумове, съпровождащи изо­бражението на екрана.

С помощта на панорамния потенциометър става възможно въвеждането на стереофонични ефекти по сравнително евтин и практичен начин.

Недостатък на този метод е това, че може да се регулира местоположението само на поотделно записани звукоизточници. Когато записът обхваща няколко звукоизточника, тяхното мес­тоположение може също да се изменя, но изцяло като група.

Този метод се използва и в самия процес на запис на стереофонична програма. Тук той служи главно за внасяне на из­вестни корекции, предизвикани от специфичността на употребяваната стереофонична система.

Освен споменатите псевдостереофонични системи съществу­ват и други, но те по същество представляват известни вари­анти на описаните.

Използването на псевдостереофонични ефекти съвместно със стереофонични програми трябва да става много внимателно, тъй като в резултантната звукова картина винаги има известен елемент на неестественост, който може да стане напълно осе­заем при по-продължително слушане.



Теория на надеждността, надежност, отказ са темите на днешната статия в Сандъците – Sandacite.

Когато хората употребяват думи като ,,надеждност“, ,,повреда“ и ,,отказ“, рядко се замислят, че всъщност това са понятия от теорията на надеждността. Тя принадлежи към семейството на техническите науки и е силно свързана с многостранното понятие ,,качество“.

Още през 80-те години непрекъснато нарастващата степен на автоматизация и компютризация на процеси­те в промишлеността, транспорта, съобщенията и другите области на човешката дейност поставя все по-големи изисквания към надеждността на системите. Отказите в тези системи имат зна­чително по-тежки последствия и по-голямо значение в сравнение с от­казите в простите, лесно обозрими технически средства. Изискванията към надеждността могат да нарастнат на порядъци, ако на системата е възложена специална задача, свързана с осигуряване на безопасността на хората.

Необходимото равнище на надеждност в сложните комплексни си­стеми се постига значително по-трудно, но е много необходимо. Зада­ча на науката теория на надеждността е да търси пътища за преодоляване на това противоречие, тъй като то може да стане задържащ фактор в развитието на модерните системи.

Надеждността се свързва с понятието „качество“. В практиката това понятие се употребява в двоен смисъл: 1) описателно (дескрип­тивно) и 2) оценяващо (нормативно).

Първият (описателният) смисъл идва от философията. То е една от „десетте категории на Аристотел“. По-късно от латинската фило­софска терминология на Цицерон qualitas навлиза във всички романски и германски езици, за да стигне до днешното „квалифицирам“. Спо­ред философите понятието „качество“ принадлежи към категориалния апарат. Като първично понятие то може да бъде определено само въз основа на битието (съществуването). Според Хегел „нещото чрез своето качество е това, което е. Губейки своето качество, то престава да бъде това, което е“.

Вторият (нормативният) смисъл преобладава в техниката, в ин­женерната практика и в живата реч. Както писахме и по-горе, това „практическо качество“ е слабо свързано с философската категория „качество“.

Нормативното качество е качество на съответствие, т.е. съвкупност от всички свой­ства на даден обект, които определят степента на неговата използваемост за целите на предназначението му. Ако се отнася за продукция, качеството е съвкупността от свойства, осигуряващи годността й да задово­лява определени потребности в съответствие с нейното предназначение.

Надеждността се дефинира като способност на обекта да запазва ка­чеството си на съответствие при зададени ограничения.

Ако се отнася за технически обект, „качеството на съответ­ствие“ може да се замени с неговите най-важни, определящи параметри и съществени свойства, а „зададени ограничения“ да бъдат „определен режим и условия на експлоатация“. На тази основа може да се получи известната от литературата дефиниция:

Надеждност е способността на обекта да запазва съществените си свойства при определен режим и условия на експлоатация.

Например, в нормативен документ (стандарт на бившия СИВ „Надеждност в техниката” (СТ СЭB – 5041 – 85) е дадена следната дефиниция: „Надеждността е способност на обекта да запазва във времето в установените граници стойностите на всички параметри, характери­зиращи възможността му да изпълнява изискваните от него функции в зададени режими и условия на използуване, техническо обслужване, ремонт, съхранение и транспортиране“.

Надеждността е способност, която се определя от съчетаването на няколко свойства: безотказност, дълговечност, ремонтопригодност и съхранимост.

Безотказност е свойството на обекта непрекъснато да запазва ра­ботоспособното си състояние за определено време или отработка.

Работоспособно е състоянието, при което всички параметри, ха­рактеризиращи способността да се изпълняват зададените функции, съответствуват на изискванията на нормативно-техническата докумен­тация. Неработоспособно е състоянието, в което стойността макар и на един параметър, характеризиращ способността да се изпълняват за­дадените функции, не съответствува на тези изисквания. Понятието „работоспособно състояние“ не е идентично на „изправно“. Изправно е състоянието, в което обектът съответствува на всички изисквания на нормативно-техническата документация. Очевидно, въпреки неиз­правен обектът може да е работоспособен, ако неизправността не влияе върху параметри, определящи способността му да „върши работа“, за­ради, която е създаден (например счупена ръкохватка за пренасяне на уреда, повреда в индикацията за включено мрежово напрежение и т.н.).

Повредата е събитие, което вследствие химическо, физическо и друго въздействие извежда обекта от състоянието му на изправност. Ако при това обектът премине в неработоспособност, повредата пре­дизвиква отказ.

Отказът е събитие, вследствие на което се нарушава работоспосо­бността. Поначало отказът се предизвиква предимно от повреда, но не всяка повреда води до отказ и не всеки отказ се дължи на повреда. Причина за отказ може да бъде и грешка, допусната при създаване на обекта.

В безупречно проектиран и конструиран обект отказите се дължат само на повреди. Повредите могат да бъдат еднократни и многокра­тни. Те са по принцип непредотвратими.

Обектът е изправен, ако в него няма повреди. Това му качество мо­же да се представи формално чрез булевата функция на изправността

са логически променливи на повре­дите, чиито стойности зависят от това, дали те са възникнали или не, are броят на възможните повреди в обекта.

Дълговечност е свойството на обекта да съхранява работоспосо­бното си състояние при установената система на техническо обслуж­ване и ремонт до настъпване на пределното състояние, в което по-на­татъшното му използуване или възстановяване е нецелесъобразно или недопустимо.

Ремонтопригодност е свойството на обекта да се приспособява към диагностициране и локализация на отказите и откриване на при­чините за тяхното възникване, както и към поддържане и възстановя­ване на работоспособното му състояние чрез техническо обслужване и ремонт.

От казаното дотук става ясно, че основната разлика между каче­ство и надеждност се състои в това, че качеството е степен на изпол- зваемост на обекта в даден момент, а надеждността е израз на проме­ните в качеството по време на експлоатацията.

Отработка е обемът или продължителността на работа на обек­та. Обемът може да се измерва в брой на задействуванията, изминато разстояние, квадратни или кубични метри, цикли и т.н., а когато се говори за продължителност – и във време.

В понятийната система на надеждността отказ е фундаментално понятие.

Причина за отказ са явленията, процесите, събитията и състоя­нията, които предизвикват неговото възникване.

В зависимост от характера си отказът може да бъде внезапен или постепенен. Внезапният отказ се отличава със скокообразно изменение на стойността на един или няколко параметъра, които определят спосо­бността на обекта да изпълнява нормално своите функции. Причина за такива откази могат да бъдат повредите „късо съединение“, „прекъсва­не“, „нарушаване на контакт“ и т.н. Постепенните (параметричните) откази се характеризират с бавно изменение на параметрите на обекта в зависимост от отработката и обикновено се предизвикват от старее­не на материала, износване или разрегулиране. Някаква принципна разлика между внезапни и постепенни откази не съществува. Често внезапният отказ се получава в резултат на постепенно скрито измене­ние на параметрите, вследствие на което те в определен момент излизат от допустимите толеранси и отказът се възприема като внезапно събитие, а всъщност той е само следствие от постепенно натрупалите се необратими изменения.

По признак „взаимозависимост“ отказите биват два вида: зависи­ми (вторични) й независими (първични).

Когато отказът е обусловен от друг отказ, той е зависим или вто­ричен. Между вторичен и зависим отказ обаче има известна разлика. Вторичният отказ винаги следва първичния – релацията е причинно-следствена, докато зависимият може вероятно да последва, но може и да не се появи.

При определяне на надеждността обикновено (ако не е специално уговорено) се отчитат само първичните откази.

Последствията от откааа са явления, процеси, събития и състо­яния, които се обуславят от неговото възникване. Ако вследствие на отказа настъпи пълна неработоспособност, той е пълен, а когато обек­тът не може да изпълнява само някои от зададените му функции, отка­зът е частичен. Пример за пълен отказ е изгарянето на електрическа лампа, прекъсването на токозахранването на устройството и т.н., а за частичен отказ – отказа на телевизора, при който се получава звук, а качеството на образа остава непроменено; отказа на телефон, по който разговор се води, но не може да се набира, и т.н.

Според проявата си отказите могат да бъдат окончателни (устой­чиви) и временни (неустойчиви, т.е. ту възникващи, ту самоотстраня- ващи се). Окончателните откази са следствие от необратими процеси в материалите и техническите средства. В повечето случаи временните откази се дължат на обратими случайни изменения на параметрите и режимите на работа на обекта. Последствията от двата вида откази са различни. Например поради ниско захранващо напрежение няма образ в телевизора. След повишаване на напрежението отказът се са- моотстранява. Разбира се, този временен отказ е далеч по-малка непри­ятност в сравнение с окончателния отказ на кинескопа. Временният от­каз в информационните и комуникационните системи е известен като „сбой“. Появата на сбой се открива трудно, тъй като след изчезването му обектът автоматически възстановява своята работоспособност.

Количествената характеристика на едно или няколко свойства, съ­ставящи надеждността на обекта, е известна като „показатели на на­деждността“. Известни са следните две групи обекти, категоризирани по методите и показателите за оценка на надеждността:

1. Невъзстановими обекти, които се използват до първи отказ. Те биват: а) неремонтируеми и б) ремонтируеми, чието възстановяване е невъзможно или нецелесъобразно.
2. Възстановими ремонтируеми обекти: а) обекти, за които са недопустими прекъсвания в работата, и б) обекти, за които кратковре­менни прекъсвания са допустими.

---

Литература:

Килински, А. Основи на общата теория на надеждността. София, ВИИ ,,К. Маркс“, 1971.

Христов, Х. Основи на осигурителната техника. София, Техника, 1990.

Теория надежности в области радиоэлектроники. Общие понятия, отказы, резервирование, параметры, испытания. Москва, АН СССР, 1962.

Теория надежности – dic.academic.ru/dic.nsf/stroitel/4978

Введение в теорию надёжности – www.unn.ru/books/met_files/Teoria%20nadeznosti.pdf

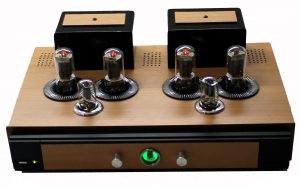

Лъчев тетрод е електронната лампа, за която говорим днес в Сандъците – Sandacite.

Всичко започва, когато в хода на развитие на електровакуумната техника става ясно, че при обикновените тетродни лампи се появява т.н. динатронен ефект. Това означава промяна на тока в електронните лампи, предизвикано от възникването на вторична електронна емисия от повърхността на анода под действието на електронна бомбардировка. При тетродите динатронният ефект се проявява, когато напрежението на анода е по-ниско от това на екраниращата решетка. Тогава електроните, излъчени от анода, се ,,улавят“ от решетката, предизвиквайки поява на участък с отрицателна стръмност в анодната характеристика на електронната лампа. Динатроннят ефект е вреден, защото намалява усилвателните възможности на лампите.

За да се избегне този вре­ден ефект, необходимо е лампата да се конструира така, че точ­ките от дадена повърхност, разположена между анода и екрани­ращата решетка, да има по-нисък потенциал от потенциала на анода. При пентодите този въпрос се разширява, като между ано­да и екраниращата решетка се монтира трета (антидинатронна) решетка, която има потенциал, по-нисък от потенциала на анода.

В резултат на по-нататъшното усъвършенствуване на пентоди­те са конструирани т. нар. лъчевите тетроди, които понастоя­щем намират голямо приложение като усилватели на мощност.

На фиг. 2 е дадено условното означение на лъчевия тетрод.

За разлика от пентодите, при лъчевите тетроди потенциалът в пространството между екраниращата решетка и анода се пони­жава вследствие на отрицателно заредените електрони, които се движат от екраниращата решетка към анода. Ясно е, че колкото е по-силен анодният ток, толкова по-голям е отрицателният про­странствен заряд, дължащ се на електроните, които се намират в даден момент между екраниращата решетка и анода. Създаде­ното електрическо поле между този пространствен заряд и ано­да е такова, че възпира избитите от анода вторични електрони в тяхното движение към екраниращата решетка.

Необходимата концентрация на електроните в пространството между екраниращата решетка и анода в лъчевите тетроди се постига поради специалната им конструкция. Както се вижда от посоченото на фиг. 4 разположение на електродите и лъчевия тетрод с плоски електроди, разстоянието между екраниращата ре­шетка и анода при лъчевия тетрод е значително по-голямо, от- колкото при останалите екранирани лампи. Поради това количе­ството електрони нараства не само поради удължаването на пъ­тя им, но главно поради намаляването на скоростта им. От съ­щата фигура се вижда, че управляващата и екраниращата решетка са еднакво гъсти и навивките им са наредени една зад друга. Поради това електронният поток, излитащ от катода, се групира на толкова тесни снопове (във форма на кръгови сектори) или „лъчи“ (оттук и названието лъчеви тетроди), колкото са промеждутъците между навивките на управляващата решетка. При другите екранирани лампи също се получава такова гру­пиране на електроните, но то про­дължава при тях до екраниращата им решетка, която при тези лампи е значително по-гъста от управляваща­та, вследствие на което, удряйки се в нея, сноповете от електрони се раз­сейват. При лъчевите тетроди оба­че екраниращата решетка не само че не пречи, а напротив — спомага за доброто фокусиране на електроните. За постигане на добра фокусировка, при лъчевите тетроди отстрани на екраниращата решетка се монтират два електрода S (фиг. 4 б), свър­зани електрически с катода. При това двойно фокусиране (чрез ре­шетките и чрез спомагателните елек­троди) сноповете електрони се разсейват слабо при движение­то си към анода. Поради това, електронната концентрация меж­ду анода и екраниращата решетка е голяма.

Образуването на потенциален мини­мум при лъчевия тетрод наподобява получаването на потенциален мини­мум! от отрицателния пространствен заряд в двуелектродната лампа. При нея поради малката начална скорост на електроните минимумът се получа­ва близо до катода. При лъчевите тетроди електроните премина­ват навивките на екраниращата решетка със значителна скорост, вследствие на което потенциалният минимум се получава по- близо до анода (този минимум е отдалечен от анода на около ¹/з от разстоянието анод — екранираща решетка).

Поради отстраняването на динатронния ефект анодните харак­теристики на лъчевия тетрод нямат характерните за характерис­тиките на обикновения тетрод седловини.

От фиг. 6, на която са начертани анодните характеристики на руския лъчев тетрод 6ПЗС, се вижда, че тези характеристики на­подобяват анодните характеристики на пентода. За разлика от тях обаче анодните характеристики на лъчевия тетрод преминават значително по-рязко от стръмната в полегатата част. Това се дъл­жи на по-равномерното разпределение на потенциала в плоскост­та на потенциалния минимум, отколкото в плоскостта на защитна­та решетка при пентода. Поради тази форма на анодните харак­теристики на лъчевите тетроди при тези лампи може да се рабо­ти и при по-ниски анодни напрежения, без да има опасност от изкривяване на сигнала, подаден на управляващата решетка.

Съществено предимство на лъчевия тетрод в сравнение с пен­тода е незначителният ток на екраниращата решетка дори и при равен или по-висок потенциал на решетката от потенциала на анода. Това се дължи на разположението на навивките на решет­ките една зад друга. Поради слабата зависимост от тока на ек­раниращата решетка от напрежението й параметрите на лъчевия тетрод зависят по-слабо от режима на работа, отколкото при обикновения тетрод и при пентода. Освен това се спестява из­вестна енергия, която би се изразходвала за загряване на екра­ниращата решетка.

Поради тези си предимства лъчевите тетроди на­мират по-голямо приложение като крайни (мощни) лампи, откол­кото пентодите.

Недостатък на лъчевите тетроди е сравнително големият капа­цитет между анода и управляващата решетка. Това се обяснява с факта, че екраниращата решетка на лъчевия тетрод е по-рядка, отколкото при пентода и при обикновения тетрод. Ето защо лъ­чевите тетроди не могат да се използват за много високи чес­тоти.

Друг недостатък на лъчевия тетрод е появата на динатронен ефект при значителни отрицателни напрежения на управляващата му решетка, което личи и от анодните характеристики на лампа­та (фиг. 4). Това се обяснява с намаляването на гъстотата на отрицателния пространствен заряд при високите отрицателни по­тенциали на управляващата решетка (намалява значително броят на електроните, които се движат към анода), вследствие на което се влошава фокусирането на електроните. Същевременно и потен­циалният минимум намалява до такава степен, че избитите от анода вторични електрони преодоляват този минимум и достигат екраниращата решетка.

В днешните лъчеви тетроди коефициентът на усилване μ е от порядъка на стотици. Вътрешното им съпротивление R, има стойност от няколко десетки до няколкостотин килоома. Стръмността на характеристиката им има същия порядък, както при другите лампи, т. е. от единици милиампери на волт за маломощ­ните и средномощните лампи до 10—30 mА/V за по-мощните лампи.

Необходимо е да се отбележи, че понастоящем са разработени и лъчеви пентоди, които съчетават положителните качества на лъчевите тетроди и на обикновените пентоди (напр. лампата 1Ж24Б).

---

Литература:

Динатронный эффект – http://www.ravnopravie.kharkov.ua/dinatronniyeffekt.php

Как работает лучевой тетрод – http://musicangel.ru/mess151.htm

Атанасов, А., и др. Учебник за радиолюбителя. София, Техника, 1962.

Тука в Сандъците – Sandacite прошнуроваме и прономероваме различните видове звукозапис.

Може да се каже, че записването на звука се получава в резултат:

а)  на изменението на повърхността на грамофонна плоча;

б)  на изменението на прозрачността на филмова лента;

в)  на изменението на състоянието на магнитофонна лента.

г) на изменението на повърхността на поликарбонатна плоскост (при цифровия звукозапис върху компактдиск)

Независимо от вида на звуконосителите, върху които се записва плоча, филм, магнитофонна лента), при всички начини на запис­ване целта е една – да се получи отражение на акустичната информация, максимално доближаваща се до чуваната от ухото на средностатистическия слушател.

Видове звукозапис. Различните начини за записване и въз­произвеждане, са:

1. Механично записване и възпроизвеждане. При този начин на записване, който е открит през 1878 г., един стоманен резец, задвижван директно или индиректно от звуковите трептения, които се записват, изрязва звуковата бразда (фонограмата) върху восъчен цилиндър или плоча.

При възпроизвеждането сапфирена или диамантена игла се плъзга по браздата на фоно­грамата, задействува директно или индиректно с честотата на извив­ките на браздата мембраната на високоговорител и възпроизвежда първоначалните звукови трептения.

Въпреки големите успехи на магнитния звукозапис след 1945 г., грамофонната плоча останала в много отношения най-удобното разрешение, което позволява да се дадат на разположение на любителите и професионалистите висококачествени записи.

2. Оптично записване и възпроизвеждане. Съществу­ват няколко варианта на този вид звукозапис, който е използван в кинематографията. При записването един светлинен щрих, модули­ран индиректно от звуковите трептения, изменя прозрачността на светлочувствителна лента (филм). При възпроизвеждането изменената лента преминава между светлинен източник и фотоелектрическа клетка и модулира светлинния поток, в резултат на което през фотоклетката протича ток с променлива стойност и честота.

Оптичното записване на звука позволява да се реализират преда­вания с голямо времетраене и да се правят монтажи и копия. Този вид звукозапис се използва изключително в кинематографията, понеже за носител на звука и картината се използува един и същ материал — светлочувствителна лента. Той обаче има недостатъка, че изисква фотохимична обработка на лентата. Тази операция, която е относително дълга и деликатна, ограничава използването на оптичния звукозапис в радиоразпръскването.

3. Магнитно записване и възпроизвеждане. Този на­чин е открит през 1899 г. от датчанина Валдемар Поулсен, но до 1940 г. почти не се използвал, поради неговото лошо качество. Усъвършенстването на магнитофона, в който се изполва преднамагнитване с ултразвукова честота, и на магнетофонните ленти след 1945 г. извършва революция в звукозаписвателната техника. По своите електроакустични и експлоатационни качества магнитофонът превъзхожда всички други системи и изиграва голяма роля в зву­козаписвателната техника и в живота на хората

Магнитният звукозапис се осъществява на феромагнитна лента, която преминава с постоянна скорост покрай една записваща глава. Лентата се намагнитва в зависимост от променливото напрежение, приложено на записващата глава. Записът се възпроизвежда, като намагнитената лента се прекарва покрай възпроизвеждащата глава, която преобразува остатъчните магнитни потоци в електрически напрежения. Получените напрежения задействат високоговорител.

4. Термопластично записване. Този вид звукозапис съчетава скоростта и голяма част от предимствата на магнитното и оптичното записване.

Тази система е способна да запише определено количество ин­формация за 100 пъти по-кратко време от времето при магнитното записване. Чрез термопластично записване може да се записва не само звукът, но и черно-бели и цветни образи. Термопластичният звукозапис не изисква химическа обработка, както фотографичният филм. Използваната лента може да бъде изтрита и отново да се записва. Възпроизвеждането на записаната информация изисква само малки изменения на стандартните устройства за прожектиране на кинофилми.

Термопластичното записване се извършва по следния начин. Звуконосителят се състои от лента, образувана от три прозрачни пласта,, разположени един върху друг:

а)  основа с висока температура на топене, подобна на основата на кинофилмите;

б)  проводим пласт в допир с основата;

в)  термопластичен материал, нанесен върху проводимия пласт.

Информацията, която трябва да се запише, модулира интензив­ността на тесен сноп от електрони. Електронният сноп наслагва елек­трически заряди върху външната повърхност на термопластичния мате­риал, който в последствие се размеква чрез високочестотно нагряване. Привличането, което се получава между проводимия пласт и зарядите, насложени върху повърхността на лентата, изменя дебелината на термопластичната лента със стойност, която зависи от интензивността на електростатичните сили и вискозитета и еластичността на средата. Измененията на дебелината се правят постоянни чрез бързо охлаждане на лентата. Общото времетраене на записването е по-малко от 1/100 сек. По този начин е възможно върху една пътечка с ширина 2,5 мм да се запишат сигнали с честота 50 мгхц при скорост на лентата 12,5 см/сек, т. е. една честотна лента, 10 пъти по-широка от честотната лента на съвременните магнитофонни ленти. Изтриването става, като лентата се затопля до температура, по-висока от температурата при записва­нето, вследствие на което лентата се размеква и става проводима. Остатъчните заряди се разпръскват и повърхностното напрежение на материала, който е станал леплив, изравнява външната повърхност.

Целият апарат работи във вакуумна среда, свързана постоянно с помпи, които поддържат вътрешното налягане, равно на около 1/10000 мм живачен стълб.

Записаните информации на филма под формата на образи или под друга форма може да бъдат непосредствено възпроизвеждани по същия начин, както обикновена филмова лента, тъй като светлинните лъчи, които преминават през лентата, се пречупват по закон, който зависи от деформациите на носителя.

За прожекция може да се използва обикновен киноекран.

5. Цифров звукозапис. За него в Интернет е писано изключително много и затова тук ще го разгледаме съвсем накратко. Това е резултатът от преобразуването на аналоговия сигнал от звуковия диапазон в цифров аудиосигнал. Преобразуването се осъществява от аналого-цифров преобразувател (АЦП). Той извършва ограничение на честотната лента чрез филтър за ниски честоти, за да потисне спектралните компоненти, чиято честота надвишава половината от честотата на дискретизация (Дискретизация е процесът на преобразуване на непрекъснат аналогов сигнал в сигнал с дискретни стойности. Дискретът представлява стойността на сигнала в даден момент от времето.)

Непрекъснатият аналогов сигнал се ,,реже“ на участъци с честота на дискретизация. Получава се дискретен цифров сигнал, който се квантува с определена разрядност. След това той се кодира, тоест заменя се с последователност от кодови символи. За качествен звукозапис в честотния диапазон 20-20 000 Hz е приета минимална стандартна честота на дискретизация 44,1 kHz и повече. В последно време се появиха АЦП и ЦАП (цифрово-аналогови преобразуватели) с честоти 192,3 и даже 384,6 kHz. За получаване на добър запис е достатъчна 16-битова разрядност, но за повишаване на динамичния диапазон и качеството се използва 24 и 32 бита.

А за какво е необходим цифрово-аналоговият преобразувател? Той преобразува последователността от числа в аналогов сигнал. ЦАП е свързващо звено между цифровото устройство и аналоговия сигнал.

Един материал на Сандъците – Sandacite.



Телевизионен ретранслатор е уред за приемане, преобразуване и препредаване телевизионен сигнал… а ние от Сандъците – Sandacite ей сега ще Ви разкажем за един български такъв!

Телевизионният ретранслатор ТРС5-Д  е разработка на Научноизследователския институт по съобщенията от 1966 г. и след усвояването му в масово производство става един от основните видове ретранслатори в България. По важните параметри на този лампов телевизионен ретранслатор са следните:

а)   изходна мощност 5 W, измерена с товарно съпротивление 75 ома и входен сигнал от немодулиран сигналгенератор;

б)   чувствителност — 8 kT₀;

в)   АРУ — при изменение на входния сигнал с + 6dB измененията на изхода, по-малки от +/- 1 dB;

г)   честотна характеристика — неравномерност от —0,75 до + 6,75 MHz +/- 1 dB; за честоти, по-ниски от —4,5 MHz и по-високи от + 10,5 MHz, затихване, по-голямо от —20 dB;

д)   входен и изходен импеданс —75 ома;

е)    температурен режим — от —30 до +40°С;

ж)  допустими изменения на мрежовото напрежение — 220 V — 20 % до +15  %> 50 +/- 1 Hz;

з)    пускане и спиране — автоматично в зависимост от захранва­щата програма;

и)    консумирана мощност — 130 W.

На долната фигура е показана блоковата схема на ретранслатора.

Ретранслаторът се включва и изключва автоматично от дежурния приемник. Възможно е ретрансла­торът да се остави постоянно включен, като за целта е предвиден съответният превключвател. Контролът за състоянието на радиолампите се извършва със собствения уред, който постоянно показва из­ходното ниво. Конструктивно ретранслаторът е осъществен на бло­кове, които лесно могат да се свалят за ремонт. Целият електрически монтаж е закрепен на подвижна рамка, която се отваря и позволява достъп до монтажа в процес на работа.

Поради факта, че телевизионният ретранслатор работи без обслужващ персонал, предвидено е затваряне на апаратурата в здрав метален шкаф и заключване със секретна брава.

---

Литература:

Сп. Съобщения, 9-1967

Поздравления, попаднахте в Сандъците – Sandacite, където ще прочетете всичко за катода – важен елемент в електронните лампи.

В ТАЗИ публикация се запознахме с явлението електронна емисия, което всъщност прави възможна работата на радиолампите. За да се излъчат електрони от катода обаче, първоначално е необходимо той да бъде нагрят.

Точно по този признак катодите се разделят на два вида: катоди с пряко и непряко отопление.

Катоди с пряко отопление

При катодите с пряко отопление електроните се излъчват не­посредствено от отоплителната жичка, загрявана от протичащ през нея електрически ток. По форма те биват най-различни в зависимост от ламповата конструкция: праволинейни, Л-образни, М-образни
и др. (фиг. 2а), при което с различните форми се цели увеличаване на емитиращата повърхност (нормално!). По вид те могат да бъдат или от чист метал, или активирани, или окисни. Поради малката тем­пературна инертност на металната нишка при загряване на тези катоди с променлив ток се предизвиква пулсиращо излъчване на електрони (съгласно закона на Ричардсън) с честота, двойно по-голяма от честотата на променливия ток, който е нежелателно явление в лампите. По тази причина тези катоди се загряват само с постоянен ток от химически източник или подходящ изпра­вител.

Катоди с непряко отопление

Катодите с непряко отопление са пред­назначени за загряване с променлив ток. Принципното им устройство е показано на фиг. 2б. При тях емитиращата повърх­ност е отделена електрически от отоплител­ната жичка и представлява металически цилиндър, покрит с активен слой. Практи­чески изолацията се постига или чрез по­ставянето му върху керамична пръчка, през която по канали е прекарана отоплителната жичка, или чрез покриване на последната с топлоустойчив изолационен пласт от алу­миниеви окиси. При това отоплителната жичка може да има различни форми, както е показано на фигурата. Предвид голямата температурна инертност на изолационния слой температурата на емитиращата повърх­ност остава постоянна независимо от момент­ните изменения на силата на променливия отоплителен ток. Тези катоди се наричат още еквипотенщални катоди.

Схематичното изображение на катодите с директно и индиректно загряване е посочено на фиг. 2в.

Но както се казва обикновено в рекламите – това не е всичко. За сравнение и оценка на ка­чествата на различните катоди са въведени следните параметри:

а)  Специфичната емисия на катода — представлява стойността на емисионния ток от 1 см² от повърхността на катода. Тя зависи както от материала, така и от температурата му. Измерва се в mA/см².

б)  Специфична отоплителна мощност на катода — представлява отоплителна мощност, която се пада на 1 см² от повърхността му. Измерва се във W/см².

в)  Ефективност на катода — представлява отношението между специфичната емисия и специфичната отоплителна мощност на катода и показва колко милиампера (mA) емисионен ток може да се получат от 1 W отоплителна мощност. Измерва се в mA/W.

г)  Дълготрайност на катода — представлява срокът за нормална експлоатация на катода, в който той не променя емисионните си качества извън допустимите граници, т. е. срокът, в който електрон­ната лампа е годна за използуване. Измерва се в работни часове.

Отделно пък, че в зависимост от материала, от който са направени, катодите на електронните лампи се делят на катоди от чисти метали, активирани катоди и окисни катоди.

На горната снимка – устройство на лъчевия тетрод EL36. Катодът е продълговатото метално парче най-горе вляво.

Катоди от чисти метали

За изработване на катоди от чисти метали днес се използуват волфрамът и танталът, които имат сравнително висока температура на топене (волфрамът — 3370 °С, а танталът — 2850 °С) и могат да се обработват във вид на тънки жички или ленти. По-често се срещат волфрамовите катоди, тъй като танталът при високи температури става крехък и чуплив. Волфрамовите катоди се отличават със срав­нително ниска ефективност (2—6 ма/вт), но затова пък притежават други положителни качества. Те например са по-устойчиви на йонна бомбардировка, която се получава при високи анодни напрежения, а също при загряване на катода без анодно напрежение се подобрява вакуумът на лампата.

Активирани катоди

Устройството на активираните катоди почива на свойството на някои метали да увеличават многократно специфичната си емисия при покритие с тънък слой от друг метал. При това тези катоди работят при сравнително ниски температури на загряване, поради което имат голяма ефективност. Най-употребяваните днес активирани катоди са торираните и карбидираните катоди.

Окисни катоди

Поради добрите си качества окисните катоди са едни от най- употребяваните в електронни лампи от времето на разцвета на тази техника. Тяхната структура е значително по-сложна от тази на активираните катоди. За основен материал при тях се използва никел, върху който се нанасят по механичен път изходните продукти за окисно покритие — бариев и стронциев карбонат. Чрез външна термична обработка (високочестотно загряване) върху никеловия катод остава покритие от окисен слой, който служи за източник на електрони.

Чрез изпарение на специално вещество, наречено гетер, в балона се постига висок вакуум, като парите му поглъщат газовете в балона и се полепват по стъклото.



Един  материал на Сандъците – Sandacite.



Днес в Сандъците – Sandacite разглеждаме различни видове микрофони.

1. Общи сведения за микрофоните

Микрофоните са електроакустични преобразуватели, които превръ­щат енергията на звука (акустичната енергия) в електрическа. Те спадат към групата на звукоприемниците.

При съвременните микрофони звуковите вълни оказват механично въздействие върху мембраната на микрофона и я принуждават да тре­пти. Трептенията на мембраната създават в електрическата верига на микрофона променливи токове или напрежения със същата честота, каквато са имали звуковите трептения.

Почти всички микрофони представляват пасивни електромеханични четириполюсници. Изключение е въгленовият микрофон. Той е активен електромеханичен четирчполюсник, който има усилвателно действие. В електроакустическата наука зависимостите във въгленовия микрофон се изразяват главно с нелинейни уравнения.

Както се досещаме, приложението на микрофоните е доста обширно. Те се използват в радиоразпръскването, звукозаписването и в много други специални области.

https://www.sandacite.bg/въгленови-микрофони-и-как-се-правят/amp/

2. Видове микрофони според принципа на действие

Според физическия принцип, на който е основано получаването на променливите токове (напрежения), или според начина на преобразу­ване на акустичната енергия в електрическа се различават следните видове микрофони:

а.  Въгленови или контактни. В тях се използва свойството на въгленовите зрънца да изменят контактното си съпротивление в за­висимост от променливото звуково налягане върху контактната повърх­ност.

б.  Електродинамични или индукционни. В тях се използува прин­ципът на електромагнитната индукция: действието на звуковите вълни предизвиква трептения на закрепения в магнитното поле проводник, при което в него се индуктира електродвижеща сила със звукова че­стота. Според формата на проводника се различават лентови микро­фони (трептене на проводник-лента в магнитно поле) и микрофони с подвижна бобинка (трептене на бобинка в магнитно поле).

в.  Електростатични или кондензаторни. В тези микрофони се из­ползват променливите токове, които се получават във веригата на зареден кондензатор, чийто капацитет се изменя при изменяне на раз­стоянието между плочите му под действието на звуковите вълни.

г.  Пиезоелектрически или кристални. Действието на тези мик­рофони се основава на директното използуване на пиезоелектрическия ефект, т. е. на създаването на електрическо напрежение при налягане, на звукови вълни върху пиезокристала.

Известни са и следните видове микрофони: електромагнитни, тер­мични, газови, капилярни, лазерни, магнитострикционни, фотоелектрически и електронномеханични.

3. Видове микрофони от акустично гледище

Според начина на приемане на звука, който характеризира естест­вото на силите, действуващи върху микрофона и определящи неговата пространствена (насочена) характеристика, микрофоните се разделят на следните три групи:

а.  Микрофони за налягане. При тези микрофони силата, която действа върху подвижната система на микрофона, е пропорционална на звуковото налягане (напр. едностранен въгленов микрофон).

б.  Микрофони за градиент на налягане. При тях силата, която действува върху трептящата система на микрофона, е пропорционална на градиента на звуковото налягане, т. е. на разликата на налаганията, които действуват от двете страни на мембраната. Тези микрофони се наричат още микрофони за скорост, тъй като електродвижещата им сила се определя от скоростта на трептене на мембраната (напр. лентов микрофон).

в.  Комбинирани микрофони. Те представляват комбинация от мик­рофон за налягане и микрофон за градиент на налягане.

Звуковата вълна се характеризира с периодични изменения на на­лягането и скоростта на трептенията на въздушните частици, които въздействат на микрофона. Получената от микрофона електрическа енергия съответствува на трептенията на средата. При микрофоните за налягане получената електродвижеща сила отговаря на измененията на налягането, а при микрофоните за скорост — на трептенията на ча­стиците на средата или на колебателната скорост.

Съгласно разгледаната електроакустическа аналогия микрофонът за налягане в акустичната система е аналогичен на волтметъра в елек­трическата верига, а микрофонът за скорост е аналогичен на амперме­търа.

4. Видове микрофони според други признаци

Всички микрофони се разделят на:

а. Микрофони-релета, в които електрическата енергия се полу­чава от страничен източник. Към тези микрофони спадат въгленовите и кондензаторните микрофони.

б. Микрофони-генератори, които непосредствено превръщат механичната енергия на звуковите трептения в електрическа. Към тези микрофони спадат електродинамичните и пиезоелектрическите ми­крофони.

5. В зависимост от мястото на резонансната честота в честотната характеристика, която определя тембъра на микрофона, с който той предава музиката и говора, видовете микрофони може да са три групи:

а. Микрофони, чиято резонансна честота се намира в началото на честотната характеристика. В трептящата система на тези микрофони преобладава масата. Микрофоните пре­дават много добре при ниските честоти и запазват тембъра на говора и музиката. Такъв микрофон е двустранният лентов микрофон, който предава говора и музиката с мек, приятен тон.

б. Микрофони, чиято резонансна честота се намира в горния край на честотната характеристика. Трептяща­та система на тези микрофони се управлява от еластичността. Тези микрофони предават много добре при високите честоти. Такива микро­фони са кондензаторните и клетъчните пиезоелектрически. Те предават говора и музиката с остър, рязък тон.

в. Микрофони, чиято резонансна честота се намира в обхвата на честотната характеристика. В механичната трептяща система преобладава активното съпротивление. Типичен микрофон от тази група е електродинамичният микрофон с трептяща бобинка. Честотната характеристика на тези микрофони има няколко резонансни върха. Микрофоните предават добре при високите честоти, но при високи звукови налягания не могат да възпроизвеждат добре преходните явления, поради което изкривяват тембъра на гласа и на музикалните инструменти.
