,,РАДИО РЕКЛАМА

Рекламата е душата на търговията.

Да се рекламира, това значи да се поясни една истина, да се докажат неоспорими качества на известен продукт, новост, способ и др.

Начините на рекламиране са най-разнообразни: чрез ежедневната преса, рекламния афиш, филма, тонъ-филма (звуковото кино – бел. ред.), високоговорителя, светлинна реклама и най-ефикасното сред­ство идва радиорекламата

Ако днес в западните държави се основават пред­приятия с огромни капитали и строят радиостанции за предаване само на радиореклами и информации, това го­вори за важността и постигнатите успехи на радиорекла­мата. Постиженията не се спряха само с обикновено че­тене пред микрофона, а напротив, създадоха се приятни за слушане радиосценки придружени с музика, рекламни творения по типът на драми и опери, достигнали своята и вестност на сцената, рекламни репортажи за солидни тър­говски предприятия, достигнали своята световна известност, рекламни информации и др.

Радиорекламата пред микрофоните на българските ра­диопредавател, е застъпена дотолкова, доколкото възможносьта за изпълнението на програмната служба позволява, като се определя време достатъчно, за изпълнение на постъпилитте радиореклами.

Всека реклама трябва да бжде написана по възможност на пишуща машина, ясно и четливо, без поправки, на чист български език, на обикновен канцеларски формат, или ако службата разполага, със специални бланки за напис­ване реклами.

Рекламите се подават в всички телеграфопощенски станции, а за София – в радиоабонаментната служба и телеграфни каси.

Всяка приета реклама се записва по книга 659а (само за реклами), като се впише колко думи е рекламата и колко пжти ще се чете пред микрофона. На рекламния лист се слага номерът на разписката от кн. 659а, подписва се от чиновника, обгербва се рекламният лист, марката се унищо­жава с печата на службата, вписват се датите и часът, когато ще се изпълни пред микрофона, и се изпраща на про­грамната служба, за която е предназначена.

Всяко предаване се заварява с подписа на говорителя, който е отговорен, ако се изпълнят реклами, нетаксувани по реда на службата. Всички реклами се приемат на риск на подателя, тъй като те подлежат на одобрение от съ­ответния уредник.

Всяка приета от службата или станцията реклама се таксува по следната тарифа :

I.    Обикновенна текстова радиореклама:

а) от 1 — 5 съобщения включително се плаща по 4 лв, на дума.

б) от 6 — 20 съобщения включително се плаща по 3 лв. на дума.

в)  от 21 съобщения нагоре се плаща по 2 лв. на дума.

II.  Радиореклама с по-дълго изложение, целяща да ре­кламира патенти, по-сериозно предприятие, техническа новосг и пр., се плаща по 150 лв. на минута.

III. Радиореклама, придружена с шлагерна музика, се заплаща по 200 лв. на минута.

IV.  Абонаментни радиореклами:

За радиореклами на кина, театри, пътнически бюра и пр. до 10 реда се плаща по 1500 лева месечно. Съобщението се чете веднаж дневно и текстът му може да се променя.

Забележка I. Допуща се с разрешението на про­грамния съвет изпълнението на концерти, радиосценки и пр. с художествена стойност, уреждани от институти, фирми, кина и пр. с рекламна цел, като от фирмите се заплащат само хонорарите на изпълнителите.

При тия изпълнения се съобщава следният текст в началото и края на изпълнението: „Концерта или рвдиосценката се урежда от .  .    (името и фирмата)“.

Забележка II. Текстът и музиката на рекламите от II и III категории предварително се преглеждат от про­грамната служба.

V.   Радиорекламите от I, II, III и IV категории с текст на чужд език, се заплащат в двоен размер.

Радио-рекламата се обгербва с 50 лева, безразлично колко пъти ще се чете пред микрофона.

Рекламите за смърт не се обгербват .

Таксите от радио-рекламите се отчитат, както радиоабонаментните такси по чекова сметка 99″.

А междувременно ние тук се сещаме за една стара радиореклама от същата епоха, която ни беше изпяла една стара софиянка: ,,Има само един/ музикален магазин/ ,,Българска лира“ на [ул.] Леге!/ Чудно хубав тон/ има всеки камертон/ и всяка тромба – балон!„. Вероятно, ако разпитате други нейни връстници, те ще се сетят и за други. От сегашните реклами не можем да си спомним за девизи, полетели толкова надалече. ,,Оо, Пепи!“, сравнено с горецитираните, според нас изглежда направо карикатурно.

А ето тук пък можете да разгледате една друга наша статия за реклами от Царство България:

Рекламата на битова електроника в България 1930-1945

See more

Надникнете в студиото на Радио София през 1940 г. със Sandacite.BG!

Лекторка чете пред микрофона. В дъното се виждат устройствата за грамофонни плочи, а се чете и надписът на стенната табела: ,,Входъ забраненъ“

Здравейте, фенове на старите лампи! Днес сме Ви подготвили още едно пътуване във времето, по-точно – в миналото на Радио София. Тази статия ще ни отведе в студиото му, така, както то е изглеждало през 1940 г. :)

,,Преди 8 — 9 години по инициативата на неколцина об­щественици и инженери и с техни средства се създаде ра­диопредавателната станция „Родно радио“, която обаче не отговаряше на предназначението си.

По-късно Министерският съвет с Наредба-закон от началото на 1935 г. го направи държавен монопол,  като му промени името от „Родно радио“ на „Радио София“, с клонове в Стара Загора и Варна.

За Радио София бе предвидено да се построи голям предавател във Вакарел,  който вече работи, и голямо студио, което още не е довършено, и за сега временно се по­мещава в втория етаж на спестовната каса — на ул. „Мос­ковска“, зад двореца. (Под ,,недовършено студио“ авторът има предвид сградат ана бул. Драган Цанков 4 – бел. ред.)

„Радио София заработи от средата на 1935 г. и се наложи не само у нас,  но и в чужбина и разнася българ­ската реч и песен по целия свят. Въртите копчето на вашия радиоприемателен апарат и стаята ви се изпълва с приятна музика предаваща се от Радио София. А що представлява от себе си Ра­дио София?

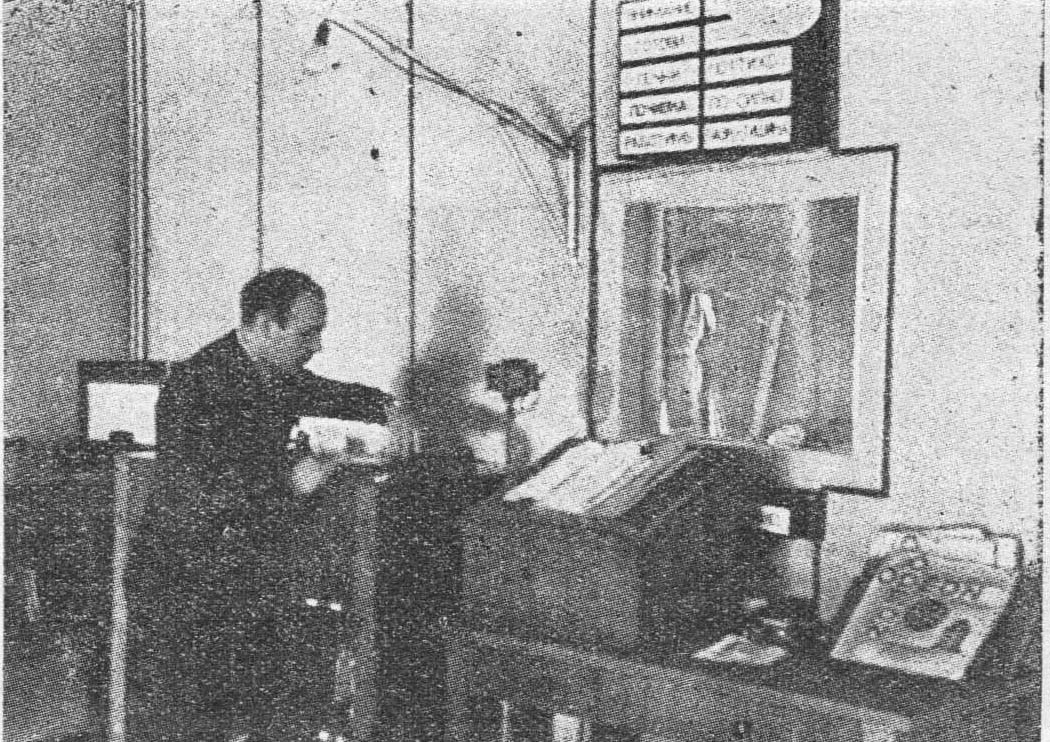

Поставяне на грамофонна плоча върху металния диск. До него е микрофонът, а над прозореца с виждат светлинните сигнали

Главният уредник на последното е г. Сирак Скитник,  български писател и художник,  а неговите помощници – уредници за различните отдали (образователен,  музикален,  информационен и стопански – са: г. г. Йордан Стубел,  Ал. Джаджев,  Б. Икономов и Есто Везенков (по-късно един от директорите на Радио Скопие – бел. ред.)

Над една от стаите в етажа на студиото е поставен надпис „Дискотека“. Там в много шкафове, както в някаква голяма библиотека са наредени 14,000 грамофонни плочи, които по избор на уредниците ние слушаме ежедневно. От тях 14 са пълни опери.

Освен тази стая има и други, които служат за кан­целарии на уредниците, а по средата се намира голям хол,  откъдето се предават концертите на военните музики, голе­мите хорове и оркестри.

Същинското „Студио“ е оная част от радиопреда­вателната система, в която става изпълнението на програ­мата, подредена от уредниците на Радио София. То се състои от две концертни зали и от едно командно поме­щение, в което са инсталирани усилвателите, командните и сигнални апарати.

Дежурният техник предава нарежданията си в кон­цертната зала чрез натискане на система от бутончета, с които се предават светлинни сигнали: „Тишина!“, „Почни!“, „Добре!“, „По-близо!* и „По-далече!“.

В концертната зала се намира електрическият часовник, по който се съобщава точното време, и шкафът с грамофоните плочи, които ще се свирят през деня. В средата е пултът,  откъдето се чете, а в дъното е пианото, там са и столовете на оркестрантите.

В средата на залата, поставен на висок триножник се намира „микрофона“, на разстояние около половин метър пред пулта на говорителя.

Ог микрофона електрическите трептения преминават по кабела в апаратната стая, там се усилват, стигат до командната маса, където се контролира и регулира, за да не бъде ту силен,  ту слаб,  а равномерен. След това те се отпращат по една телефонна подземна линия от София за Вакарел. Тук електричните трептения минават през цяла система от усилватели и регулатори и се пускат по антената на националния радиопредавател. Последният има антени, които се крепят на мачта висока 200 метра. От антените на тази мачта се излъчват в пространството със скоростта на светлината (300,000 клм. в сек.) електро­магнитни вълни.

За предаване на грамофонната музика от студиото, в концертните зали има по една грамофонна маса, с по два металични диска, които се движат от електрични моторчета.

За изтеклите близо 5 години пред микрофоните на трите радиопредавателя (София, Стара Загора, Варна) са изнесени над 3,000 сказки, 8,000 концерти с грамофонни плочи и 3000 концерти от наши и чужди артисти, Слушателите получават всеки ден новини най напред от Радио София и после от вестниците. За всичко има уреден час: за българска литература, история, народни песни, детски, ра­ботнически, смесени и др.

В отделна стая има два апарата, на които върху плочи може да се записват някои от по-важните изпълнения пред микрофона в студиото или другаде. Така записаното може след това веднага да се възпроизведе. От тези плочи после могат да се приготвят и копиета.

За всичко направено до сега от Радио София, при нашите български условия, трябва да се благодари на ръко­водителите му, начело с г. Сирак Скитник,  за тяхното усърдие и разбиране.“

Автор: С. М., сп. Наука за всички, 1940 г.

А ето тук можете да надникнете и в потайностите и на Радио Варна:

Как е изглеждало Радио Варна през 1939 г.

See more

Вижте в Sandacite.BG уникален репортаж от радиопредавателя във Вакарел!

С днешната си публикация продължаваме стремглавото си гмуркане в дълбините на българската радиоистория.

Сигурни сме, че всички редовни читатели на нашия сайт и насън да ги бутнеш, ще знаят историята на легендарния радиопредавател край с. Вакарел, известен и като София-5. Пусната в експлоатация за пръв път на 17.ХІ-1937 г., до 31.ХІІ.2014 г., тази радиопредавателна станция (РПС) е душата и сърцето на българското радио – откакто РПС Вакарел започва да излъчва, из Европа започват ясно да се чуват емисиите на Радио София, излъчвани на вълна 352.9 м / 850 KCs с мощност 100 kW.

Антената на този предавател, тип Blaw-Knox, е чудо на техниката на своето време. Тя има ромбоидна форма, висока е 215 ми тежи 130 тона. Укрепена е с четири железни обтегача. От този тип в България има още една антена и за нея наскоро Ви разказахме. Тя се намира в Стара Загора и е построена също през 1936 г., но от унгарската фирма Standart. В Европа са останали само още две такива антени – по една в Англия и Унгария.

Ето как тогава техникът Иван Хаджийски разказва за строителството на Вакарелския предавател: „През 1936 г. година на високият хълм до село Вакарел започна строежа … Изправяше се голямата вретеновидна антифадингова антена, висока 214 метра, която в основата си се крепеше върху стъклен изолатор, придържана с четири яки стоманени въжета. Копаеше се дълбок ров, в който се полагаше специален високочестотен кабел за връзка със студиото в София. Изграждането на предавателя се ръководеше от специалисти на фирмата-строител „Телефункен”, но в строежа участваха и много наши работници, техници и инженери, между които инж. Станислав Мартулков, инж. Пипев, инж. Коларов”.

Талантливият електронен инженер и преподавател Станислав Мартулков дава подробно описание на обекта през 1938 г. в Годишника на БИАД: „Мястото на новия предавател е избрано след основни проучвания – около 905 м. над морското равнище, на 37 км. от София, около 2.5 км пред Вакарел … Сигнализацията на антената за аероплани става посредством въртящи се прожектори от хиляда вата, с червена светлина, застроени на 15 метра високи мачти от двете страни на антената”.

Инж. Григор Узунов пък описва антената на РПС Вакарел: „Антената на мощния предавател край село Вакарел, строена от фирма „Хайн-Леман”, Берлин, е желязна мачтова конструкция с рибена форма (широка в средата ѝ заострена в краищата) с височина 179 метра. На върха антената е удължена с металически прът, който увеличава височината и със 17 метра, така, че цялата височина е 196 метра. (по други пресмятания височината е 199.82 м). За проводници на тока служат четирите ръбни греди, захранването на антената става в долния край с тръбен проводник”.

Инж. К. Тодоров: „От средата ѝ са опънати стоманени въжета (от 93-я метър), четири на брой, дебели по 60 мм, съставени от по 121 жици. Основата на мачтата е бетонен блок, тежък 48 тона, а блоковете, за които са заковани въжетата, са по 67 тона единият”.

През своето близо 80-годиншо съществуване националният радиопредавател край Вакарел не е засегнат от нито едно природно бедствие – земетръс или ураган. През Втората световна е пощаден от бомбени разрушения, защото служи за ориентир на англо-американските летци.

След 1944 г. предавателят започва да се нарича „Предавател Христо Ботев”, също като известната комунистическа станция „Христо Ботев”. Поради липса на електронни лампи и други резервни части, предавателят работи с едва около 40 – 50 kW мощност. Затова през 1950 г. Главната дирекция на радиоразпръсквантое сключва договор с унгарската фирма „Standard” за ремонтиране на изпосталялото съоръжение. На 24 февруари 1954 г. обновеният Вакарел е пуснат в експлоатация с възобновена мощност от 100 kW.

РПС Вакарел е сред последните дълговълнови предаватели в света. Излъчените оттук програми са се чували много добре в цялата страна и голяма част от Европа, преди да бъде изключен на 31.ХІІ.2014 г., в 22:00 ч. централно координирано време (24:00 българско време).

Именно за това ще си поговорим днес. Тази обширна статия от списание Наука за всички г. VІ (1937), бр. 4 е изцяло посветена на откриването на най-мощния тогава български радиопредавател – Вакарелският – съществувал и изпълнявал вярно службата си до края на 2014 година. Тя е изключително подробна – цялата конструкция на предавателя е разгледана стъпало по стъпало и е обърнато внимание и на непознати подробности, които са крайно любопитни! Има и снимки, които показват тайни места от самата вътрешност на РПС-то, където сега човешки крак едва ли ще влезе да фотографира. С радост я изровихме за Вac. :)

Нека се пренесем назад във времето:

,,Новият радиопредавател се намира при с. Вакарел, на 36 клм. от София, и е свързан с подземен специален кабел с студиото в София. По то­зи кабел се провеждат говорните електрически токове, произведени от микрофона и усилени в сту­диото. Поради затихването по кабела, тези токове се усилват още веднаж в предавателна­та станция, след което модулират носящия високофреквентен ток (носящата вълна) на предавателя. Носящият модулиран ток се усилва в пре­давателните стъпала до край­ната мощ и се отвежда към антената, за да бъде излъчен от нея във форма на електро­магнитни вълни в простран­ството. Така, самият радиопре­давател има за задача да про­изведе носящия ток с висо­ка честота (висока фреквенция), да съчетае низкофреквентните говорни токове с носящите такива, т. е. да ги модулира, да ги усили и най-после да ги из­лъчи чрез предавателната ан­тена:

Всички тези процеси, с из­ключение на излъчването, се извършват от предавателни­те радиолампи в смислено съ­четание с индукционни мака­ри, кондензатори и омови съ­противления. Самият предава­тел образува 6 стъпала. Първото стъ­пало се състои от една радиолампа, в която се поражда променливият носящ ток с 850 000 колебания (тре­птения) в секунда или, както се казва, с 850 000 херца. Колебанията на този ток определят дължината на вълна­та, равна на 252,9 м.

Първото предавателно стъпало про­извежда съвсем малка електрическа енергия, само колкото е нужна да въз­бужда, да управлява следващото стъпало, затова се казва още и управля­ваща стъпало или осцилатор. Главна­та заддча, която се поставя на управляващето стъпало, е то да произвежда постоянни колебания на носящата вълна, т. е. броят на колебанията на про­менливия ток да не се изменя с теж­нение на времето – било от външни, било пък от зараждащи се вжтре в самата уредба причини. Броят на клебанията на всяка осцилаторна уредба се определя, както е известно, от елелектрическите стойности на индукционната макара и кондензатора, свързани в тъй наре­чения резонансов кръг.

Изисквания­та, обаче, за постоянството на вълната на един радиопредавател  днес са тъй големи, че резонансовият кръг в този си вид поради чувствителностьта му към температурни промени, се явява неподходящ. Затова в решетковия кръг на осцилаторното стж­пало е включен един кварцов кри­стал във форма на крг, който има свойството да поддържа едно голямо постоянство на електричните колебания. Броят на последните в секунда се определя от размерите на квар­цовия кристал и главно от дебелината на кръга. Затова от голямо значение е точното шлифоване на кристала, така че той да отговаря на искания брой колебания на тока на носящата вълна.

За още по-голямо постоянство на вълната, кварцовият кристал е встроен в един стъклен балон, подоб­но на радиоприемателна лампа, в вътрешността на който автоматично се поддържа една постоянна температура. По този начин определящите броя на колебанията размери на кварцовия кристал са независими от темпера­турните разлики на предавателната зала.

Електрическите колебания от анодния кръг на осцилаторната лампа се предават по индуктивен път после­дователно на решетката на второто и третото стъпало. Тук колебанията само се усилват, без да претърпяват каквито и да било видоизменения, и тях­ната амплитуда остава постоянна.

Едва в четвъртото, модулационното стъпало, освен усилване на електрическите ко­лебания, става изменение още и на го­лемината на техната амплитуда в такт с говора и музиката. Този процес, чрез който низкофреквентните токове видоизменят носящите високофреквентни токове, за да могат те да бъдат пренесени безжично на големи разсто­яния, наричаме модулация. Електрически модулацията се извършва, като при­стигналите и усилени в предавател­ната станция низкофреквенти токове се въвеждат през един трансформатор в решетъчния кръг на четвър­тото стъпало. От взаимното въздей­ствие на високофр. и низкофр. ток върху решетката на лампата се полу­чава именно модулираното колебание, което носи вече с себе си звука.

Този начин на модулиране, който се използва от предавателя във Вакарел, се казва модулация на решетковото напрежение и се прилага с успех при всички мощни предаватели.

Така модулираните вече колебания се предават по индуктивен начин от анодния кръг на IV стъпало на ре­шетката на V стъпало, за да бъдат усилени и по същия начин проведени към последното стъпало.

Петото предпоследно стъпало се състои от шест предавателни лампи, две от които в резерва, а четири могат да се включват по избор 2 по 2 в противотактна схема. По този начин, в слу­чай на повреда на някоя от предава­телните лампи в това стъпало, изключването на повредената и включването на нейно място на една от готово монтирани­те резервни лампи може да стане бързо и удобно, само с заврътване на един ключ. Петото стъпало усилва мощността на модулираните колебания на 25 киловата и ги пре­дава на VI, крайно стъпало, или както се казва още, мощно стжпало, понеже то е, което повишава мощностьта на 100 киловата.

Последното стъпало се състои от 4 големи предадавателни лампи, 2 от които запасни и могат също да се превключат в случай на повреда на лампите, които са в действие.

Както винаги, тъй и тук, за нама­ляване на хармоничните, лампите в последното стъпало са съединени в противотакт. В последното стъпало, както в всички предшестващи пре­давателни стъпала, анодният кръг на лампите е свързан с един трептящ кръг от паралелно свързани кондензатор и индукционна макара. На­стройването на отделните трептящи кръгове в резонанс с произведе­ното от осцилатора колебание става чрез изменение на индукцията с един вариометър. Скопчването на трептящия аноден кръг с решетъч­ния на следващите стжпала става ин­дуктивно.

Всяко предавателно стъпало, разгле­ждано по отношение на трансформирането на електрическата енергия, пред­ставлява един преобръщач на правотокова в високофреквентна енер­гия — от една страна захранваме лампата с право отоплително, анодно и решетъчно напрежения, а от друга — получаваме високофреквентни колеба­ния.

И тук, както при всяко друго пре­минаване на един вид енергия в друг, това е свързано със загуба на енер­гия, която се проявява във вид на топлина. При предавателните лампи с по-малка мощност топлината се излъчва нор­мално в околното пространство. При V и IV стъпала, обаче, гдето прера­ботената електрическа енергия е голяма, топлинните загуби са извънредно големи (около 300 киловата) и за да не разрушат лампите, образуваната топлина трябва да се отведе по изкуствен начин, напр., чрез водноохлаждане.

Съответно на този начин  на охлаждане, конструкцията на лам­пите от V и VI стъпало е по-осо­бена от тази на въздушноохлажданите лампи. Анодът на лампата е двустенен, за да може охладителната вода да циркулира и отнема от него топлината – този анод е плътно споен с стъклото и съставлява една част от външната обвивка на лампата. Охла­ждането става с дестилирана вода, която под натиска на една помпа се намира в постоянно краговръщение. След преминаването й през лампи­те, гдето се нагрява макс. до 50° Целзий, де­стилираната вода се охлажда в един цилиндричен меден котел с надлъжни тржби, като протича от единия към другия край на котела. Отнемане­то на топлината става от обикновена вода, която протича през тръбите на котела в обратна посока на дестили­раната вода. Кръгът на обикновената вода е съвсем отделенъ; тя се нами­ра сжщо в постоянно кръговръщение чрез една помпа и, като се стопли, се охлажда чрез оросяване в един каминен охладителю. Охладителната инсталация, заедно с предвидените монтирани резервни помпени агрегати и охладителя, заемат едно цяло по­мещение.

Температурата и количеството на про­тичащата охладителна вода се контро­лира във всеки отделен кръг чрез съответни апарати от едно централно место — предавателна маса (пултъ).

Анодният трептящ кръг на после­дното стъпало е скопчан индуктивно с тъй наречения вторичен крг, който има за задача да пречистя осно­вното (носящето) колебание от хар­моничните. За същата цел този кръг е скопчан капацитивно за хранителния проводник на антената.

За да се избегне обратното влияние на антената върху предавателя, същата е построена на 100 м. вън от пре­давателя. Високофреквентната енергия се провежда до нея по две концен­трични тръби, от които външната е за­земена. Този хранителен концентричен проводник е лишен от способността да излъчва енергията – това трябва да се извършва изключително от антената. За да не става рефлектиране на другия край на проводника, последният е свързан с антената по особен начин чрез кондензатор и индукционни макари, които служат същевремено за настройване на антената в резонанс.

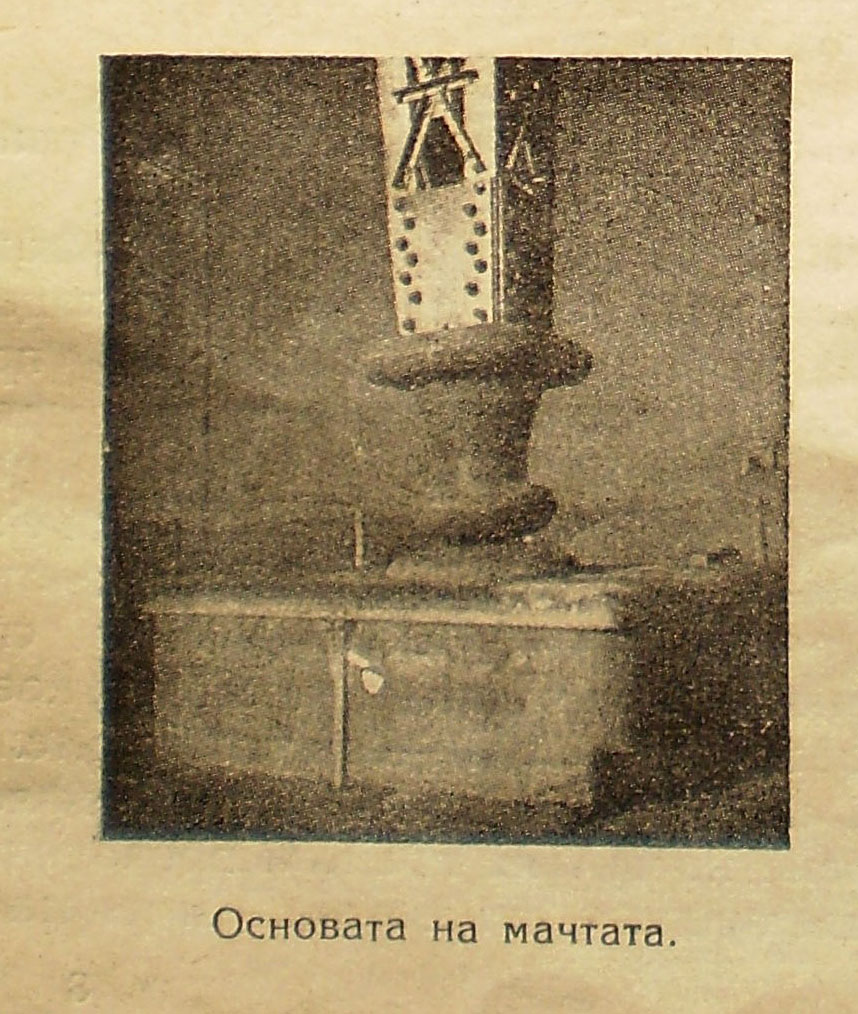

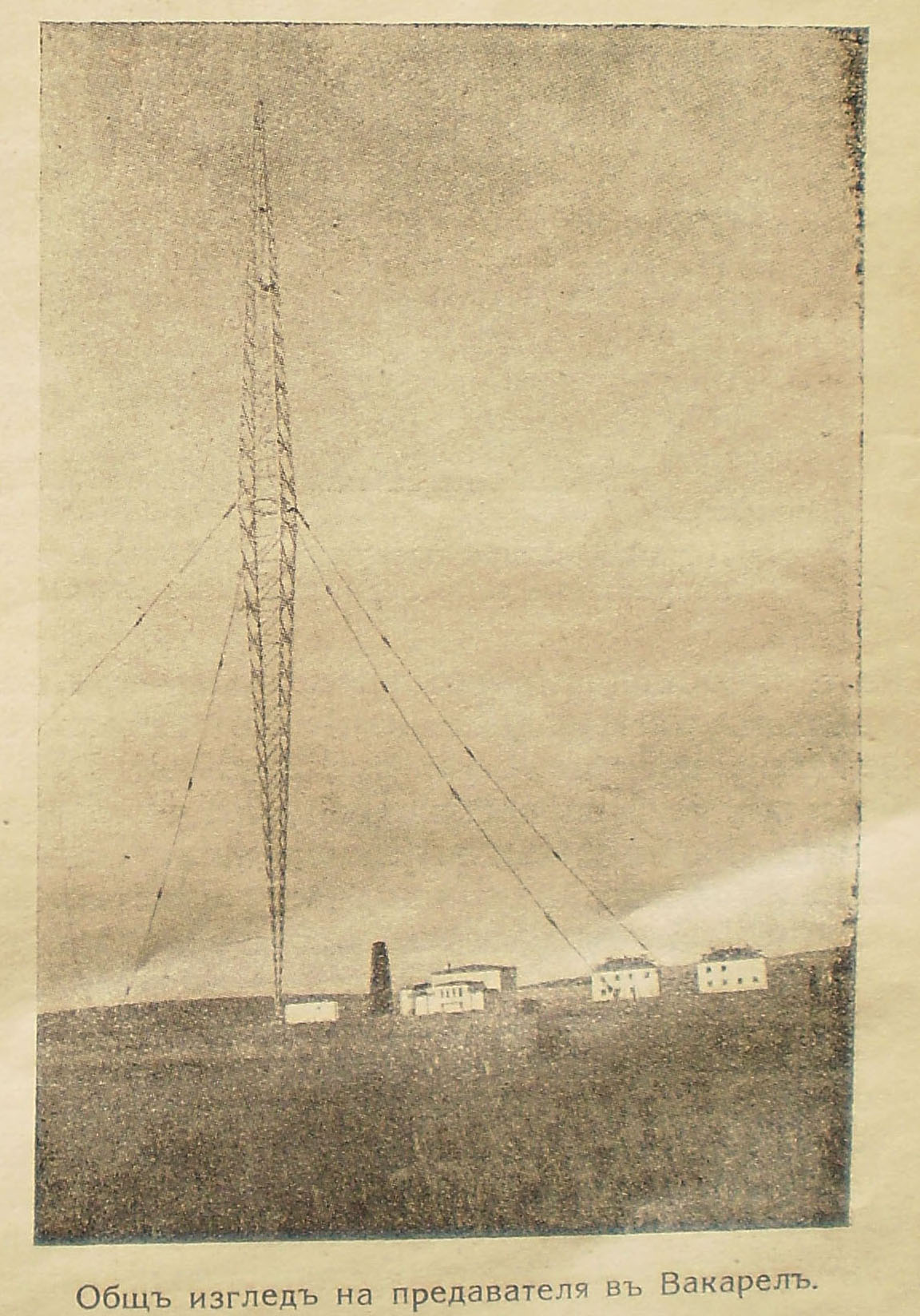

Мачтата на антената има вретенообразна форма; висока е 215 м., тежка 130 тона и се крепи върху един стеатитов изолатор от четири обтегнати въжета. Тази конструкция на антена има свойство да излъчва повече енергия в хоризонтална посока, отколкото нагоре в пространството, вследствие на което свободната от фединг зона се увеличава значително.

Захранването на радиопредавателна­та станция Вакарел с електрическа енергия става от централата в Мала Църква при Самоков по един далекопровод за 15,000 волта. В станцията това напрежение се трансформира на 12,000 волта за желязно-живачните изпра­вители за анодно напрежение, и на 220/380 волта за захранване на всички електромотори, осветление, отопление на последното стъпало и др. помощни кръгове.

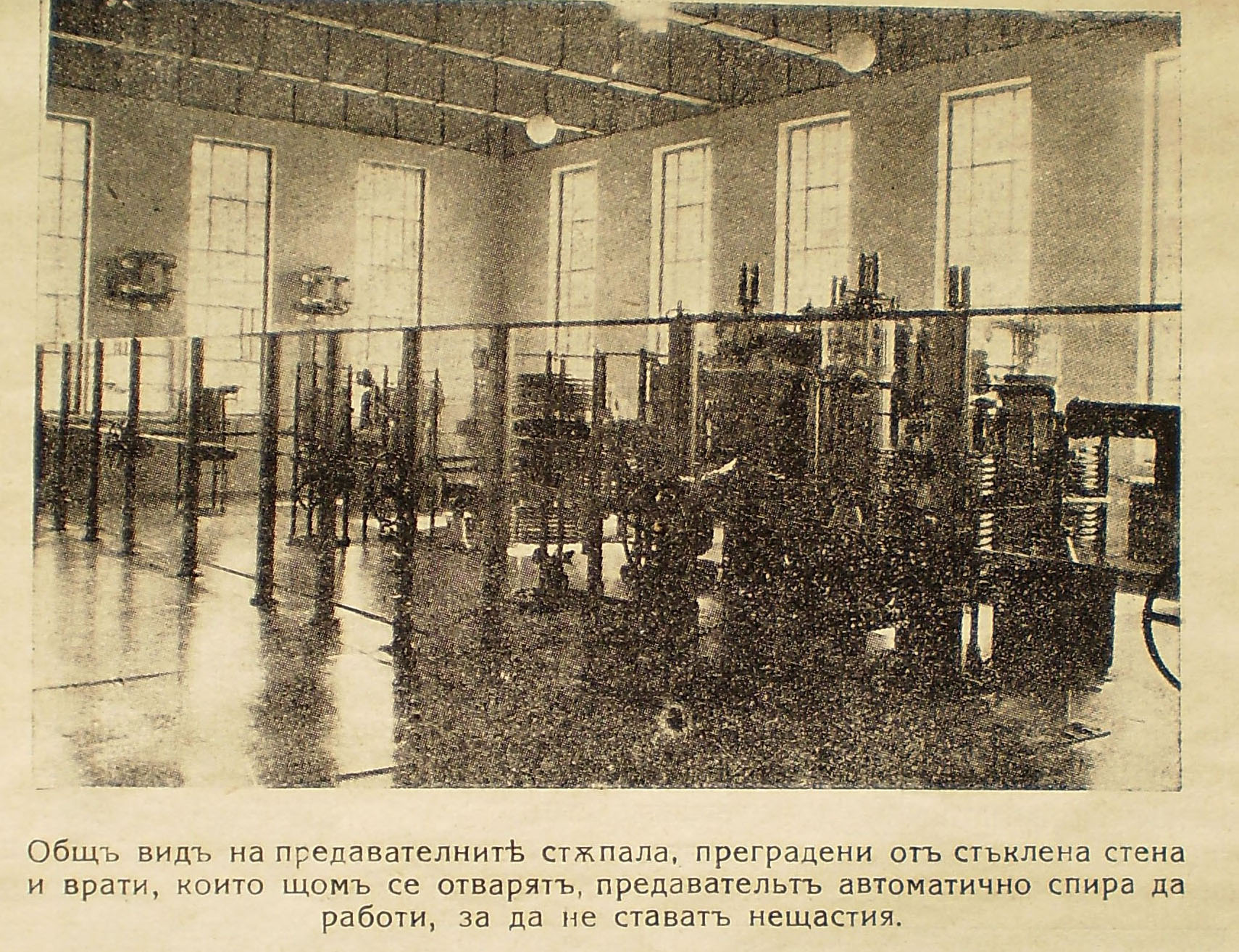

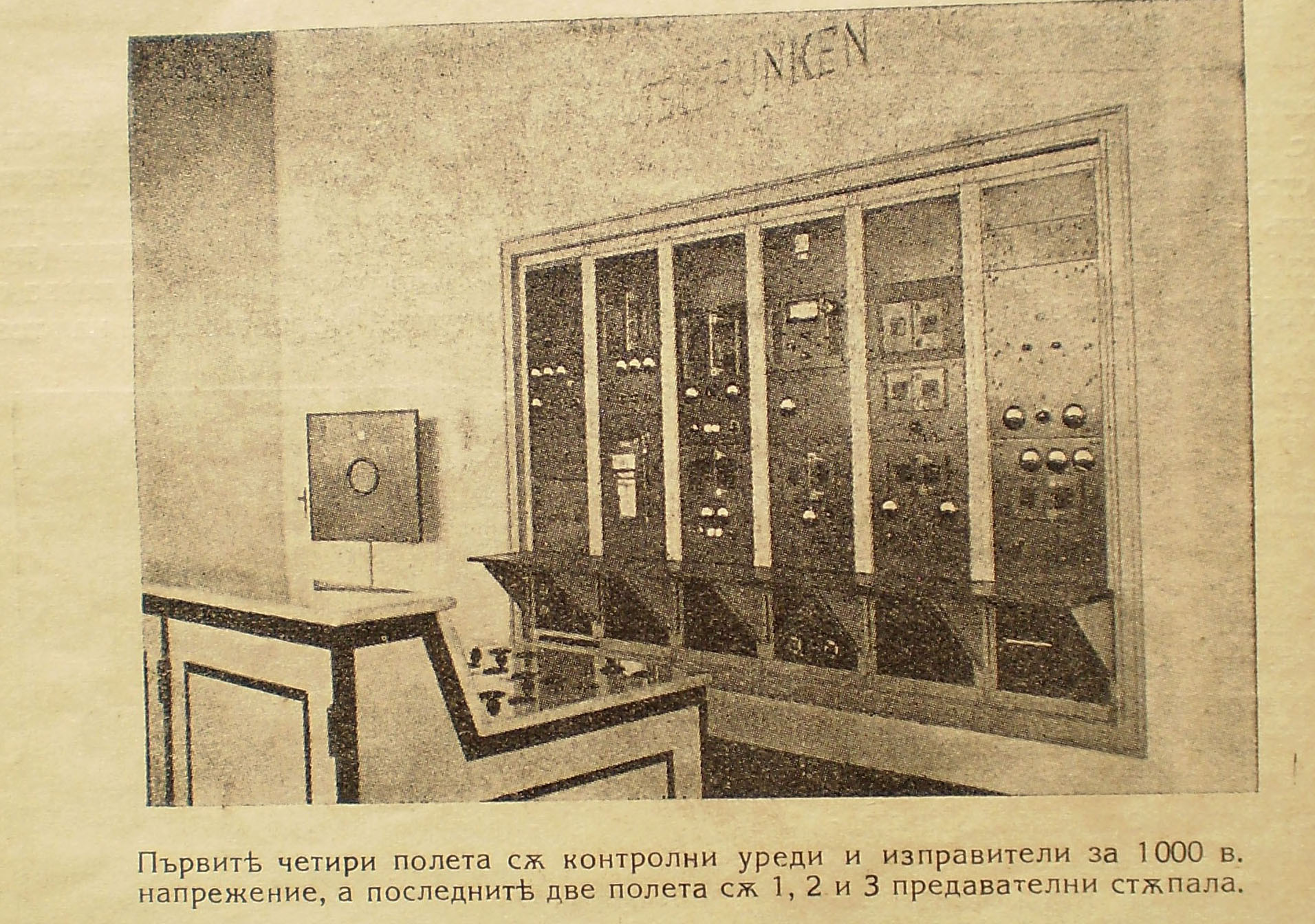

Предавателните стъпала са преградени от стъклена стена и врати. Когато те се отворят, предавателят автоматично спира да работи, за да не стават нещастия

Отоплението на всички предавателни стъпала, с изключение на второто и последното, става с прав ток, произвеждан от една моторно-генератор­на група за 20 волта прав ток. Към същата група е куплирано и едно динамо за 220 волта за възбуждане другите динама, за решетъчно напрежение на VI стъпало, за релета и др.

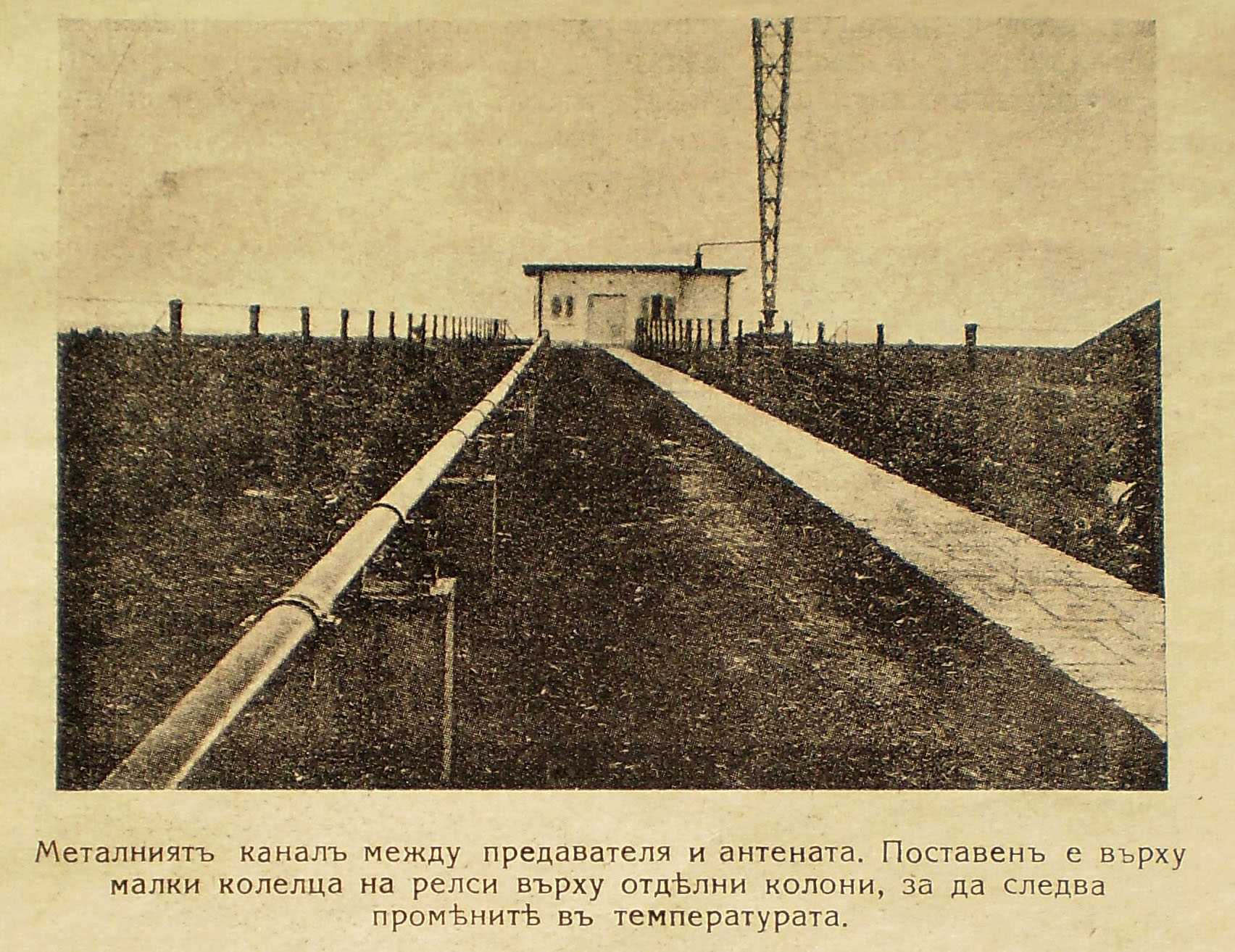

Металният канал между предавателя и антената е поставен върху малки колелца на релси върху отделни колони за да селдва промените в температурата

Отоплението на VI стъпало става с обикновен променлив ток, който се регулира автоматически на едно постоянно напрежение и се трансформира за всяка лампа поотделно на 17 волта и 2,000 ампера. Поради този силен ток вторичните трансформа­торни намотки са от тръба, през която тече охладителна вода. За да се избегнат грамадните токови удари, при включване на отоплението в VI стъпало последното се включва постепенно по ав­томатически път.

Решетъчните напрежения на IV и VI стъпало се вземат от машини, a V получава решетъчното си напрежение от лампов изправител с живачни пари. Първото, второто и третото предавателни стъпала получават анодните си напрежения от 11 000 волта от желязно-живачен изправител със специално и твърде сложно устройство. Този вид изправители имат свойството, че при късо съединение (прескачане на искра), в някоя от предавателните лампи, високото напрежение в същия миг автоматически спада на нула и след изчезване на искрата (която трае само един миг), напрежението авто­матически се покачва на нормалната си височина. По този начин скъпите предавателни лампи се предпазват от повреда и не става нужда да се изключват главните прекъсвачи и да се прекъсва предаването. Пускането и спирането на предавателя става чрез натискане на копчета от едно цен­трално място – предавателния пулт, в който са съсредоточени и по-важните инструменти за наблюдения.

При отваряне на капаците или вратите на кутиите и кабините, в които се намират апарати под високо напрежение, то автоматически се изключва, така че не съществува никаква опасност за обслужващия персонал. Освен това, ако се появи нередовност в някои от предавателните кръгове, с което се застрашава здравината на лампите или няко друг апарат, предавателят не може да се включи, докато нередовността не се открие и отстрани.

Първите три предавателни стъпала, заедно с низкофреквентните усилва­тели и някои контролни апарати, са монтирани на високи стойки в предава­телното помещение. По-голямата част от това помещение, обаче, се заема от последните три предавателни стъпала, които са разположени и монтирани открито. В предавателното поме­щение, гдето се преработва близу 600 конски сили енергия, няма никакви движещи се машини; всичко е тихо и спокойно. Човек, изправен пред тези мъртви апарати, едва подозира за грамадната енергия, която се крие в в техъ. Само когато природните за­кони, които управляват тяхното дей­ствие, бъдат смутени, когато се яви някое препятствие в правилния ход на протичащата енергия и когато тя избуи с своята опустошителна сила, ние узнаваме какви огромни сили се крият в тази наглед кротка система“.

Автор: инж. Иван Ганчев

Ако желаете да изтеглите цялата статия в DjVu ето линк – rps-vakarel



Вижте в Sandacite.BG радиопредавателната станция Стара Загора преди 80 години!

Здравейте, фенове на старите радиовълни! :) Днес продължаваме екскурзията си 80+ години назад из историята на българското радио. Този път маршрутът ни ще ни отведе към един от големите градове на Южна България – Стара Загора, и по-точно край село Могила, където през 1936 г. е монтирана сниманата горе радиопредавателна станция на средни вълни. Географските й  координати са 42° 23′  40″ с.ш. и 25° 42′ 19″ и.д.

Сградата на станцията е единична постройка, в която на първия етаж е апаратната зала, а на втория са построени и подредени жилища на персонала, работещ в радиостанцията. ,,Наръчник на радиоабонатите“ – официално издание на Българското радио от 1939 – описва апаратната като ,,комбинирана предавателна зала с всички необходими устройства: съединително табло, предусилвател, изправителни единици, токоизправител и др.“.

При монтирането си през 1936 г. радиопредавателят в Стара Загора  е с 2 киловата мощност, оразмерена за нуждите на областите от Южна България. Интересното тук е антената. Монтираната от унгарски инженери ромбоидна антена Standart е с височина 60 м., а по-късно е монтирана още една антена, висока 94 м., за излъчване на Радио София.

За съжаление както предавателят Вакарел, така и Стара Загора не е вече жив. Той съществуваше до 2015 г. и и излъчвал програмата на Радио Стара Загора от 10.ІІ.1936 г. до 07.ІV.2013 г. На 6.ІV.2010 г., с цел оптимизиране на разходите си, БНР спря редица СВ предаватели, сред които и този в Стара Загора. Наистина, на 31.VІІ същата година предаванията на СВ 873 KHz бяха възстановени, но едва до 7.ІV.2013 г., когато СВ предавателят беше окончателно изключен след 77 години в ефир! :( Hа 17 .ХІ.2014 г. aнтенно-фидерните системи за СВ предавателите и двете антени бяха демонтирани и унищожени, а предавателите – на 17.І.2015 г.

Такава е тъжната последна сцена от живота на Старозагорския предавател.



Вижте в Sandacite.BG как е изглеждало Радио Варна преди 80 години!

Радио Варна е втората държавна радиостанция на Българското радио след тази в София. Историята на Радио Варна започва през 1933 г., когато на 25 май като секция към съюз „Родно радио“ е учреден Радиоклуб „Варна“. Първото пробно живо радиопредаване от Варна е осъществено на 6 януари 1934 г. на вълна 235.1 м (1276 kHz). На 19 юли 1934 г. пък Министерството на железниците, пощите, телеграфите и телефоните разрешава да започне строежът на бъдещата радиостанция.

Пробните изпитания на морското радио започват през септември 1934 г. с различни по продължителност емисии.

Официалното откриване на Радио Варна е на 9 декември 1934 г. в 10:30 ч. с освещаване и тържествен петчасов концерт в зала „Съединение“. Концертът е излъчен в ефир както на вълните на варненското радио, така и от „Родно Радио“ – София.

На 25 януари 1935 г. цар Борис III подписва указ, с който „Родно Радио“ става държавна собственост и така се полага началото на държавната радиомрежа в България.

В началото на 1936 г. е инсталиран нов предавател унгарско производство – „Стандарт“ – с мощност 2 kW. Този предавател, както и вретеновидната антена „Телефункен“ – 78-метрова желязо-решетъчна конструкция с тегло 12 тона – са разположени на около 6 км от центъра на града. С новия предавател Радио Варна започва да се приема добре не само в града, но и на една доста по-обширна територия – в Добричко, Вълчи дол, Шумен, Попово, Свищов, Севлиево, Габрово, Созопол, Горна Оряховица, Ямбол, Тетевен, София и дори във Видин.

Вече държавното Радио Варна започва излъчване на 21 май 1936 г. на средни вълни с дължина на вълната 251 м или честота 1195 kHz.

Такаа… вече знаете за четворка… а сега ние тук ще Ви отведем в предавателната зала (горе) и в апаратната част на студиото (долу) на морското радио точно преди 80 години, за да видите каква апаратура е имало там и въобще какво се е случвало – това са непубликуваи снимки, никъде другаде не можете да ги видите – само при нас! :) Почерпани са от книга със заглавие ,,Наръчник на радиоабонатите“, която е специално издание за платилите таксата си слушатели на Радио София. Тези снимки ние самите ги виждаме за пръв път.

Да влезем в залата с апаратура за радиопредаване: ,,В залата на отделни табла са инсталирани: съединителите на линиите, идващи от студиото, преусилвател, осцилатор-кристал, загряван от постоянна температура с автоматично регулиране, и светлинна контрола. Също там са изправителните единици с усилвател, междинен усилвател и модулационно стъпало. Едно изходящо стъпало с две лампи в действие и две лампи в резерв дава 2 киловата мощност. То има въздушно охлаждение и в допълнение е инсталиран и вентилатор“.

А ето я и апаратната зала на Радио Варна през 1939 г.:

,,Студиото е съединено с апаратната зала чрез прозорец, за да се контролира лесно предаването в студиото. На усилвателното табло личат един главен усилвател, три микрофонни усилвателя и един приемник за контролиране предаването. Има и командно табло с бутони, за да се приведе автоматически в действие инсталацията на предавателната станция на Радио Варна. Също така, в апаратната присъства и табло със сигнални знаци за всички видове изпълнения“ – ни казва рекламната книжка.

Интересен ли Ви е някогашният хардуер на българското радио? Тогава само почакайте, ще имаме още изненади за Вас! :)



Вижте в Sandacite.BG тези архивни замисли за жична радиофикация отпреди 80+ години!

Разглеждайки прашните  архиви, се зачетохме един брой на интригуващото списание ,,Наука и живот“. Той е от 1936 г., а статията, която привлече вниманието ни, е от българския радиоинженер С. Дойчинов. Той е автор и на втората книга за телевизия у нас – ,,Телевизията“ от 1936 г. В тази статия Дойчинов търси отговор на въпроса как да се осигури възможно най-качествено и без смущения радиоприемане, но също така и как телефонната техника да се използва по-съвършено – напр. да се провежда телефонен разговор с пътуващ влак! Авторът е прехвърлил много информация, осмислил я е и  намира отговора в жичното предаване на радиосигнали. Предлагаме Ви заедно да видим какви по-точно са неговите предложения!

,,Многобройнитe наблюдения, правени при безжичното раз­пространяване на електрическа енергия, показват, че излъче­ните от един изпращач електромагнитни вълни не се раз­пространяват във всички посоки еднакво, а че се разпространя­ват преимуществено по посока на реки, канали, ж. п. релси и проводници.

Така, един предавател, който се намира на брега на някоя река, например „Радио Виена“, се слуша много по-ясно от приемник, намиращ се близо до Дунава, отколкото от приемник, който е далеко от него.

Причината електромагнитните вълни да се разпространя­ват по-силно по посока на един проводник, особено по метална жица, отколкото в друга посока, е, че про­водниците задържат енергията около себе си, и то до такава степен, че е възможно насочването на високофреквентна енергия и насочването на електромагнитни вълни, чрез проводници.

Този процес не бива да си го представляваме като при правия ток. Там токът тече по проводника в една и съща посока и с еднаква или променлива сила, а тук енергията тече по дължината на проводника.

Тук ние искаме да запознаем читателите с главните практически приложения на насочените чрез жици електро­магнитни вълни.

ВЛАКОВА ТЕЛЕФОНИЯ

Тази телефония позволява да се влезе в телефонна връзка с пътуващ влак.

Всека една от двете станции — в влака и на гарата —  представлява комбинирана приемо-предавателна уредба с ми- кротелефонна гарнитура (слушалка).

Станцията в влака се съединява от една страна със зе­мята чрез колелата на вагоните, а от друга — с разполо­жената върху покрива на вагона антена.

Успоредно на ж. п. линия се прокарва метален проводник. Може да се използва и кой да е телеграфен или телефонен проводник, стига той да не е отдалечен на повече от 10 метра от ж. п. линията. Този проводник води до приемо-предавателната станция на гарата; той свършва с контакта „антена“ на споменатата станция, чийто контакт „земя“ се заземлява.

Излъчените от изпращача в гарата електромагнитни вълни се насочват чрез споменатия проводник и достигат разположената върху покрива на вагона антена.

Първата влакова телефонна уредба е тази по линията Берлин — Хамбург, построена през 1926 год.; тя обслужва пътниците, пътуващи по тази линия.

ЦЕНТРАЛНА ТЕЛЕФОНИЯ

Това е клон на упътената чрез проводник ра­диотелефония, който позволява да се използват високовол­товите проводници (далекопроводите), свързващи някоя си­лова електропроизводителна централаq с подстанциите й (транс­форматорни и разпределителни станции) и така по тях да могат да се провеждат и телефонни разговори.

ЖИЧНО РАДИОПРЕДАВАНЕ

Известно е, че радиолюбителите биват често измъчвани от смущения и паразити.

Един от начините за отстраняване поне на част от смущенията е и използването на градската осветлителна мрежа за радиопредаване от радиостанцията. За такова предаване трябва антената на радиопредавателя да се съедини чрез проводник с градската мрежа.

По този начин концертът, предаван от студиото, може да се приеме и чрез осветлителната мрежа. Това прие­мане става, като контактът „антена“ на приемника се съе­дини последователно с един подходящ кондензатор, с градската мрежа. По този начин от всеки контакт, в който може да се включи ютия или лампа за маса, може да се вземе не само топлина и светлина, но също звук и говор.

Това радиопредаване, сравнено с безжичното, има това предимство, че изразходва по-малко енергия, че е по иконо­мично, но затова пък кръгът на слушателитe е ограничен.“

Със сигурност можем да кажем, че инж. Дойчинов е написал пророческа статия – жичната радиофикация започва да се използва в България през 1947 г., когато с уредби, изпратени като дарение от СССР, са радиофицирани Бяла Слатина и Кнежа. По-нататък следват още много, много жично радиофицирани селища – напр. в началото на 1982 г. готови са 53,6 % от тях. Радиослушането чрез радиоточки в къщите на хората, в стаите на обществени сгради, заводи и т.н. се превръща в мощен начин за политическа пропаганда.

Интересно е обаче дали в България е правен опит са се изгради телефонна връзка така, че да можем да говорим с пътуващ влак. :) Или пък да използва далекопроводните кабели за телефонизиране на различни селища?



Още подобни публикации можете да откриете в нашата Фейсбук страница – https://www.facebook.com/sandacite



[1958] Първият БГ портативен радиоприемник Турист в Sandacite.BG!

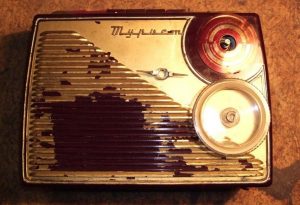

Такаа… ето че дойде време да ви представим Първия български портативен радиоприемник, който, разбира се, е и лампов. :) Той е предназначен да се употребява при пътуване, при излет, на плаж и т.н. Произвеждан е в Слаботоковия завод в София, а в производство влиза през 1958 или 1959 г.

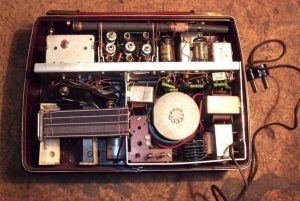

Съответно външният му вид е съобразен с преносимостта му. Туристът прилича на малко пластмасово куфарче с дръжка отгоре. В предната му част е закрепено шасито на приемника, а задната е капак. За да бърничкате вътре в радиото, трябва да свалите капака и тогава пред вас се открива поглед към лампите и батериите му, за да ги сменяте при нужда. Така можете да сменяте  и вида захранване на приемника (мрежово или батерийно) и положението на превключвателя на захранващите напрежения (защото, ако Туристът се захранва от мрежа, той позволява да се избира между напрежение 150 или 220 волта).

Апаратът е четирилампов, реализиран с лампи от D серия – DK96, DF96, DAF96, DL96.

Туристът има следните вълнов обхвати: средни вълни — 520 kHz до 1620 kHz (577 м до 185 м), къси вълни I — 5,8 MHz до 10 MHz (50 м до 30 м), и къси вълни II— 11,5 MHz до 18 MHz (26 м до 16 м). Те се сменят чрез клавишен превключвател. Клавишите ca 4 – три за обхватите и един за включване-изключване на приемника. За да насочите вниманието на Туриста към даден обхват, трябва да натиснете съответния му клавиш. Друго важно: ако приемникът е изключен, клавишът за изключване трябва да бъде натиснат; иначе всяко негово освобождаване, независимо от това дали е натиснат или не клавишът на някой обхват, ще доведе до включване на захранването на Туриста.

Една малка подробност: за по-лесно обслужване на устройството късовълновият обхват (5,8 до 18 MHz) е разделен на два подобхвата, тъй като в противен случай предавателното отношение в задвижването на променливия кондензатор ще се наложи да бъде по-голямо.

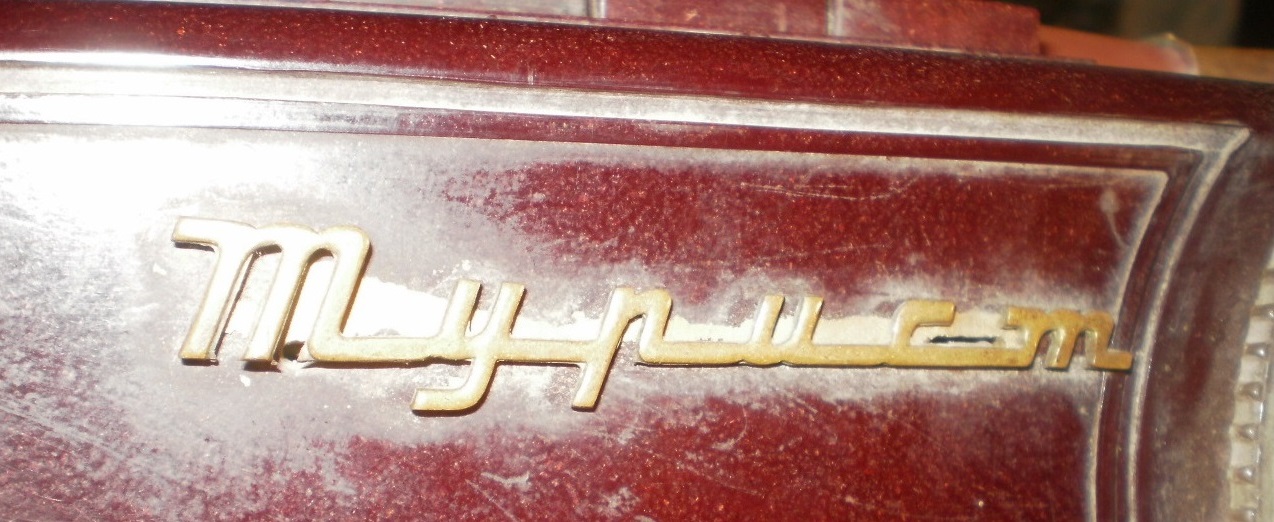

Забелязваме, че надписът ТУРИСТ е отлят отделно, не върви заедно с бакелитената кутия:

Туристът си има вградена феритна антена и затова при  работа на средни вълни външна антена не е необходима. При къси вълни обаче тя не действа и затова се налага да използвате външна (за това може да приспособите меден проводник с дължина 2 – 3 метра). Разбира се, тя може да се включи и към другите вълнови обхвати.

По-горе споменахме, че Туристът може да работи с батерийно захранване. Под това се имат предвид анодна батерия и сухи елементи. С тях той може да работи 25 – 30 часа с един комплект. За да превключите радиоприемника да работи от мрежа на батерии, трябва да поставите щепсела на мрежовия кабел в едно там гнездо на напреженовата плочка.

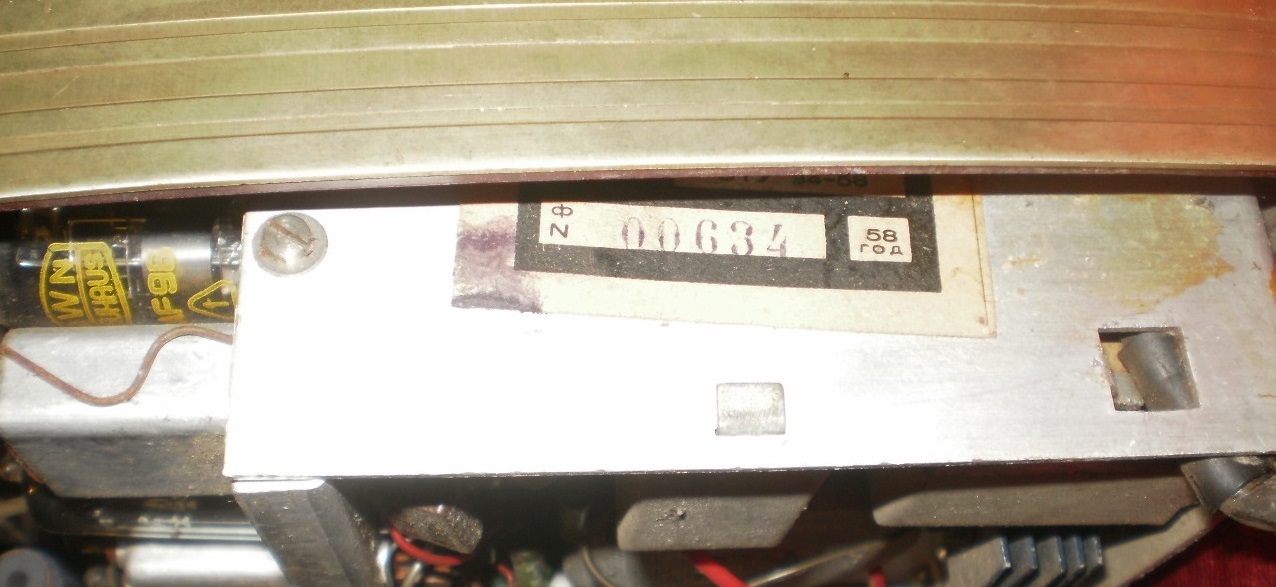

А тука и да се поФалим: специално нашият екземпляр е една от първите бройки Турист – вижте едва трицифрения фабричен номер на шасито – наистина РЕТРО РАДИОАПАРАТ:

Номиналната изходяща мощност на Туриста при клирфактор 10 % е 75 миливата, а чувствителността му е около 100 микроволта за изходяща мощ 50 миливата. При феритна антена чувствителността за същата изходяща мощност е около 600 микроволта.

При мрежово захранване той консумира около 4 вата мощност, а при батерийно — общо 1,1 вт (при батерии с номинално напрежение 90 волта и 1,5 волта).

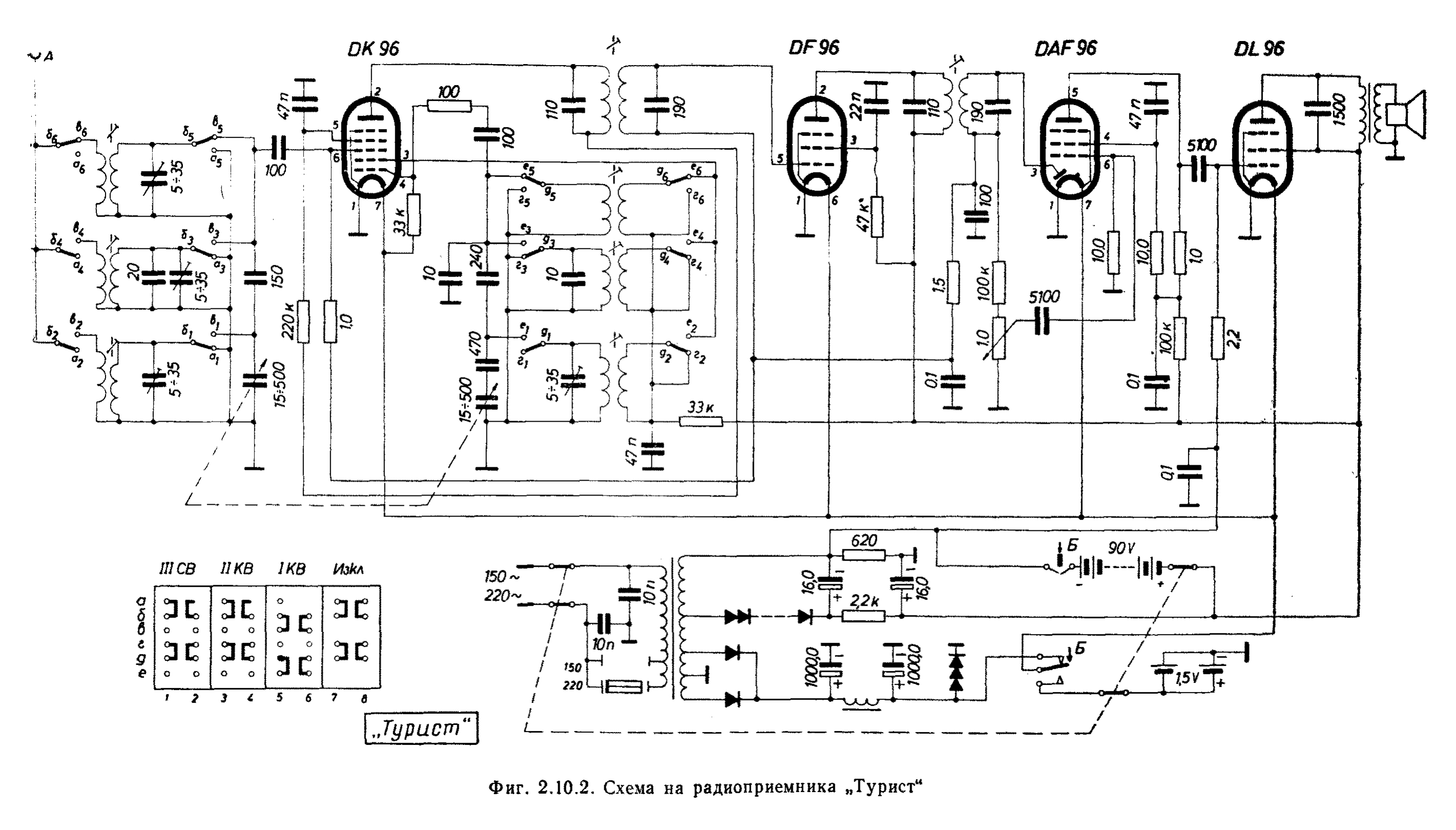

А ето я  и схемата на радиоприемника Турист –

По-късно в Завода за малки радиоприемници във Велико Търново започват да  правят и други преносими радиа, но вече транзисторни, като напр. това:

[1963] БГ транзисторен радиоприемник Ехо + схема и описание

See more

В Sandacite.BG намерихме и Сигнал М – военен лампов радиоприемник!

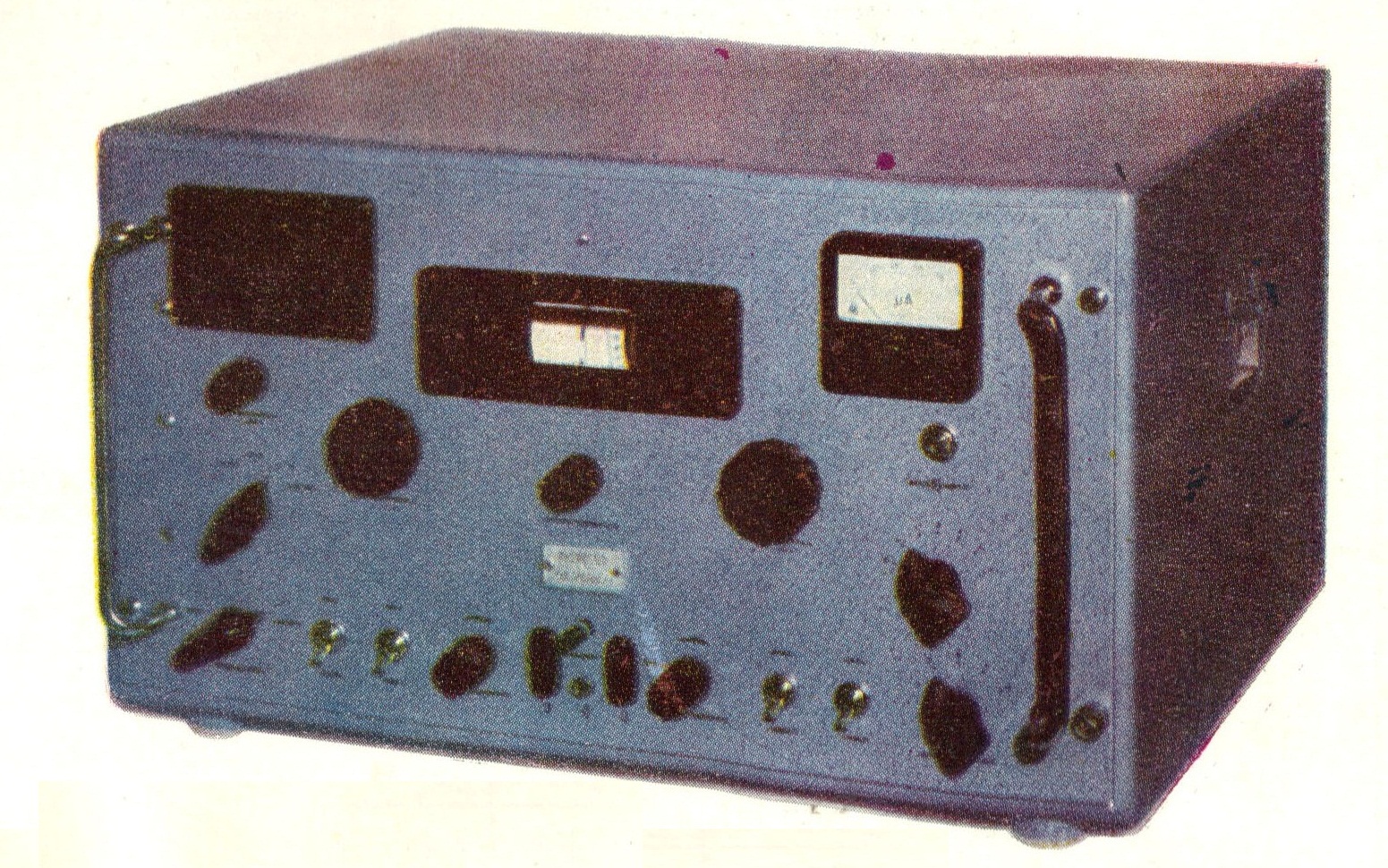

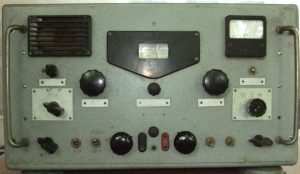

Този военен радиоприемник е разработка на Слаботоковия завод Ворошилов в София от началото на 60-те г. и е предназначен за ,,служебни телефонни и телеграфни връзки“ на различни институции, в това число – и армията. Изработен е с повишени показатели по отношение на механичната устойчивост на корпуса и работните характеристики на елементите, затова и осигурява стабилна и надеждна радиовръзка при тежки приемателни условия.

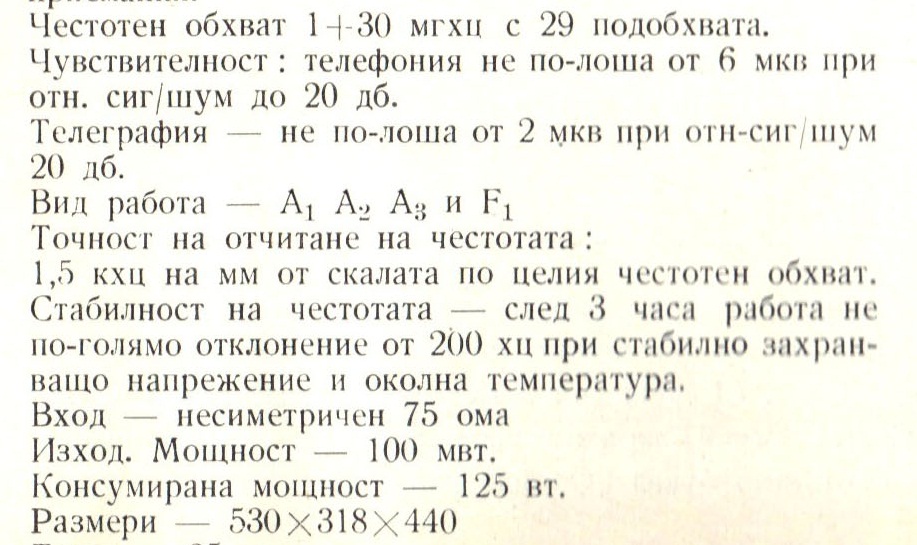

Честотният му обхват е между 1 и 30 МHz, разпределен в 29 подобхвата. Чувствителността при телефони е не по-лоша от 0 мкв (при отношение сигнал – шум до 20 dB), а при телеграфия – не по лоша от 2 мкв при същия показател на отношението сигнал – шум.

Точност на отчитане на честотата – 1,5 kHz от скалата по целия честотен обхват. По отношение на стабилността на честотата нещата стоят така: отклонение, не по-голямо от 200 Hz след 3 ч. работа и при стабилно захран­ващо напрежение и околна температура.

Консумираната мощност е 125 вата. Тежи 35 кг, а размерите му не са огромни, споко – 530 х 318 х 440 мм. :)

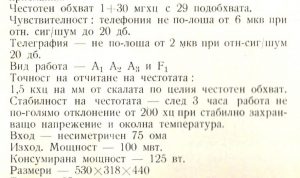

За повече технически характеристики вижте оригиналната таблица на Сигнала:
