Стар радиограмофон Акорд 101 + схема

Акорд 101 е български радиограмофон, комбинация между радиоприемник Мелодия 10 и грамофонно шаси Супрафон от малко по-съвременен тип.

Схема на радиоприемната част – акорд-101-схема

Говорителите са над шасито:

Мястото за плочи е под грамофонното шаси:

Отзад – нищо съществено:

Български радиограмофон Акорд 102 + схема

Широко разпространен българско лампов радиограмофон с шаси от радиоприемника Мелодия 2 и грамофон Супрафон, познат от предишни модели.

Производство на Завод за радиоприемици Велико Търново от 1962 г.:

Схема на електрическата и механичната част на радиоприемника: акорд-102-схема

Стар български радиограмофон Акорд 10 + схема

Акорд 10 представлява комбинация на шаси от Мелодия 10 с познатото шаси Сепрафон, което се използува и при Акорд и Акорд 2. Схемата на радиоприемната част на шкафа е същата като на Мелодия 10. Произвежда се от 1963-4 г. в СЗ Кл. Ворошилов София.

Определено има приятен вид:

Издължен на вид и с място за плочи вдясно от грамофонното шаси.

Встрани решетката на единствената тонколона:

В скалата няма нищо особено за отбелязване.

Както и в задния капак, всъщност. :)

Схема – като на Мелодия 10 –

Старо радио с грамофон Акорд 2 + схема

Акорд 2 вторият модел радиограмофон под марката Акорд, произвежда се от 1961 г. в СЗ Кл. Ворошилов София. Представлява съчетание на радиоприемника Мелодия 2 с грамофонно шаси Супрафон Неособено разпространен а модификацията Typ M2 се произвежда за износ.

Масивни панти поддържат вповдигаия се капак над грамофона:

Вграденото грамофонно шаси Супрафон използува говорителя на Акорда и е с дата на производство феввруари 1961 г.:

На мен ми допада формата на рамото при края, над дозата :)

Има възможност да се просвирват плочи с на 4 различни оборота.

Надписите на задния капак са ясно различими:

Повече снимки на Акорд 2 можете да разгледате ето тук във форума ни – http://www.sandacite.bg/forum/viewtopic.php?p=2649#p2649

Схема на радиоприемната част е същата като на Мелодия – заповядайте – радиограмофон-акорд-2-схема

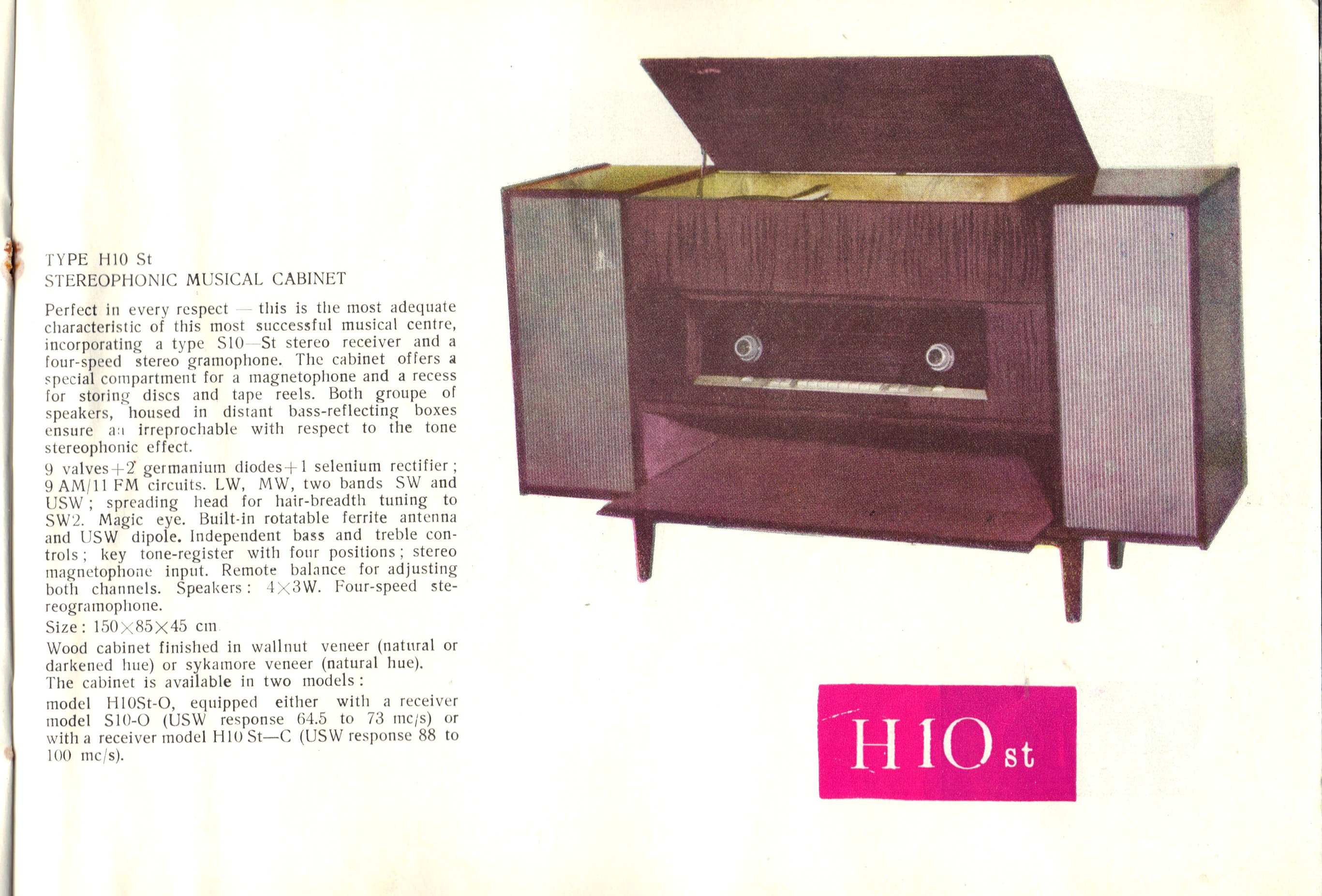

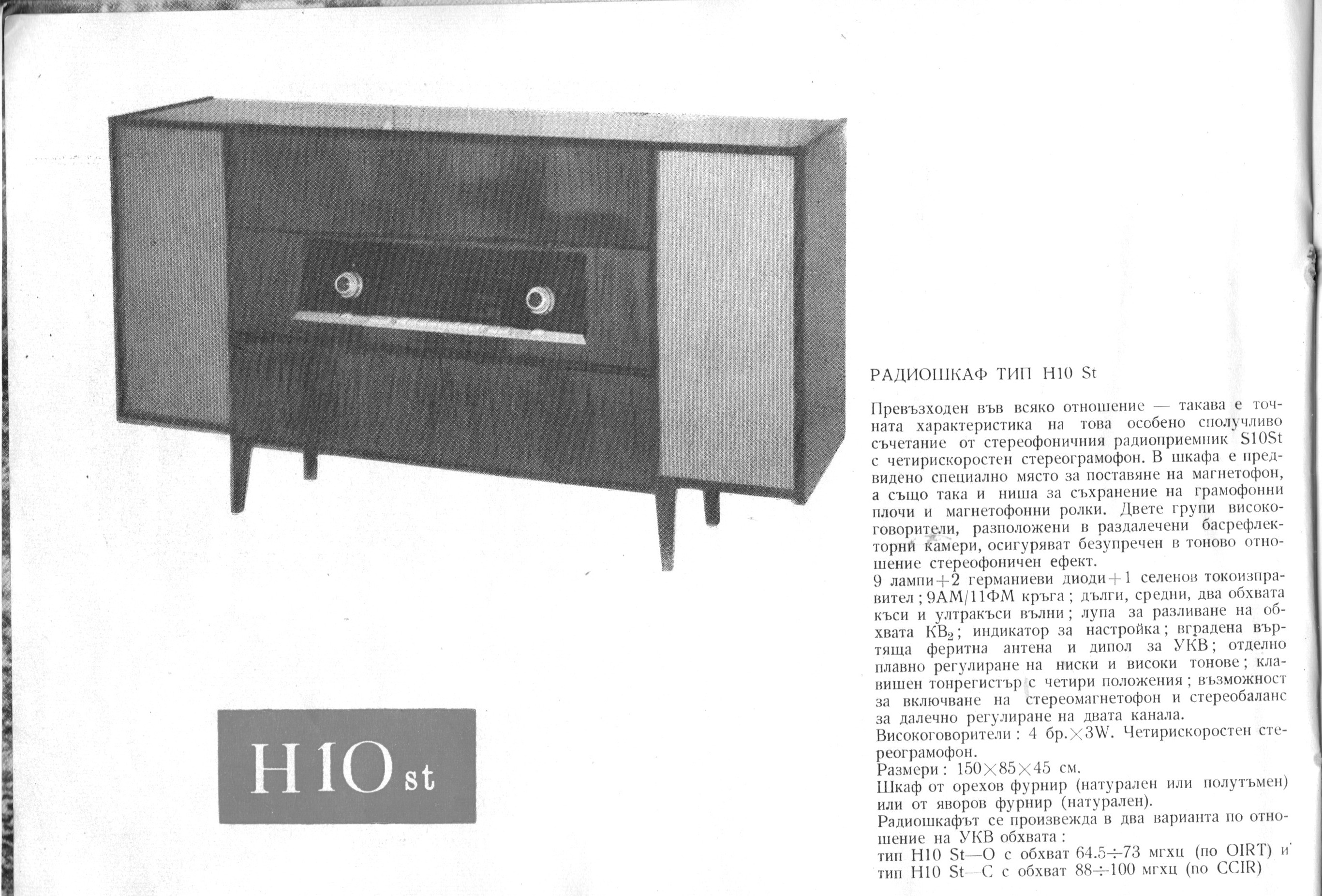

Радиошкаф Н10 стерео

Това е стереомодификация на Н10. Също правен в 2 външни модификации, ,,превъзходен във всяко отношение“.

Съчетава Симфония 10 стерео с четирискоростен грамофон. Има предвидено специално място за поставяне на ролков магнетофон, а също така за съхранение на грамофонни плочи и магнетофонни ролки.

Има и достатъчно други екстри, както можете да се убедите сами:

Радиошкаф тип Н10

Един от най-мащабните български проекти за радиограмофонни шкафове, които съм виждал някога! Правен е в няковко варианта, някои от които са износни.

Шкафът е можел да бъде от яворов или от орехов фурнир.

,,Той е предназначен за тези, които желаят да получат елегантна домашна мебел и радиоприемане с високи технически параметри“.

По-подробни технически данни има в скенираните страници.

Радиоприемник Симфония 11 стерео

Това е много рядък български радиоприемник. Долната извадка е от Каталога на СЗ София`64 г.:

Радиоприемникът тип S11 St, предназначен за стерео и моно възпроизвеждане, има тази особеност, че в него не са вградени високоговорители. Той работи с изнесени системи високоговорители, например тип КЗ или тип ВК, при което стереоефектът при възпроизвеждането особено се подчертава.

9 лампи + 2 германиеви диоди + 1 селенов токоизправител; 9АМ/11ФМ кръга; дълги, средни, два обхвата къси и ултракъси вълни; лупа за разливане на обхвата КВ₂; индикатор за настройка; вградена въртяща се феритна антена и дипол за УКВ; отделно плавно регулиране на ниски и високи тонове; клавишен тонрегистър с четири положения; възможност за включване на стерео или моно магнетофон, стерео или моно грамофон, две групи изнесени високоговорители, например тип КМ или тип ВК, и стереобаланс за далечно регулиране на двата канала. Размери — 72 х 26 х 26 см.

Кутия от орехов фурнир (натурален или полутъмен). Радиоприемникът се произвежда в два варианта по отношение на УКВ обхвата : тип S22 St—О с обхват 64.5-7-73 MHz (по OIRT) и тип S11 St—С с обхват 88-t-100 мгхц (по CCIR)

Неизвестно старо българско радио от 30-те г. със светъл плат

Предполага се, че е имало табела и е паднала.

Платът е учудващо запазен и подозираме, че е сменян скоро. Предполагаме също така, че е имало летва с емблемата на производителя, която се е отлепила и е паднала.

На скалата няма нищо необичайно – всичко е типично за периода – от правописа до шрифта.

Лампите вътре са доста различни. ЕF11, 6B8, AZ1, EL3(N), неизв. И от различни типове – та метализирани, та Филипс Миниват, та Телефункен…

Говорителят е масивен, без обозначения по него и съм сигурен, че е български:

На надписите ГРАМОФОН и ГОВОРИТЕЛ са след 1945 г., което някак си снижава чара.

Повече снимки можете да видите тук – http://www.sandacite.bg/forum/viewtopic.php?p=45220#p45220

[1937] Ново двайсе! Български радиоапарат ИРО (Иван Рожев) + реклама

Вчера попаднахме на нещо, което ни напомни един отдавна обработен книжен архив… Става дума за ето този апарат:

Вгледайте се по-подробно в левия край на скалата и ще видите емблемата:

А архивът, за който става въпрос, е ето тази реклама от списание Радиото днес (1937 г.), където е описано доста по-подробно за този довоенен софийски производител:

Няма да Ви отнемам удоволствието от четенето на тази стара реклама. Само ще кажа, че всичко са произвеждали – дори бУбини. :)

Самият апарат отвътре изглежда така:

Лампите са, както следва: 6А7 (Purotron), неизв., 6Н9С (присаден цокъл), озн. 42 (Purotron), озн. 80 (Purotron).

Говорителят е масивен и вероятно български на самите ИРО, защото тази фирма е произвеждала и говорители, както е указано в рекламата.

Иначе отляво апаратът доста е пострадал от мишоците, с които е съжителствуал в някое мазе:

Повече снимки на радиоапарата можете да видите ето тук в нашия форум – https://www.sandacite.bg/forum/viewtopic.php?p=43981#p43981

[1970] Български радиограмофон Мелодия 14 стерео + схема и описание

Години наред чакахме това попълнение в колекцията. То, макар и неособено старо, се оказа доволно костелив колекционерски орех. И ето че от миналата седмица, съвсем случайно (те така идват най-хубавите неща, нали знаете!) сме собственици и на това чудо, с което сега ще Ви запознаем. Защото досега сериозни снимки на този радиограмофон в нета нямаше.

Производство от 1970 г. в ЗТРТА Велико Търново.

Грамофонното шаси е от полските, автоматик:

Шасито е само с някои дребни забележки, както се вижда от дясната снимка:

В интерес на истината трябва да отбележим, че Мелодии 14 стерео има две. Едната е може би най-дългото българско радо модел от 1968 г., а втората е тази. Мисля, че схемите им обаче са еднакви –
