Стар трифазен четирипроводен електромер

ЕА4-1 е трифазен четирипроводен електромер  – новата джунджурия от Сандъците – Sandacite.

Стар трифазен четирипроводен електромер

Както други устройства, които Ви показахме досега, той е произвеждан в завода Климент Ворошилов София от 1950-те г. нататък. И вероятно е първият български електромер от този вид.

Предназначен е за отчитане на разходената електроенергия в трифазни мрежи с нулев проводник и с честота на тока 50 херца.

ЕА4-1 е проектиран за непосредствено включване в мрежата и особено удобен за трифазни консуматори с мощност до 16,5 kW (напр. малки електродвигатели).

Трифазният четирипроводен електромер се състои от три индукционни измервателни системи, монтирани на метална основа и защитени чрез бакелитена пластина с малко отворче за отчитане на разходената енергия.

Входните и изходните съединителни клеми също така са покрити с пластина, само че метална.

Дисковият механизъм за отчитане позволява петцифрено отчитане.

ТЕХНИЧЕСКИ ДАННИ   на трифазния четирипроводен електромер ЕА4-1:

Обхвати: 3 х 380/200 V при сила на тока 5, 10, 15 и 20 А

Точност на отчитането – клас 2,5

Тегло на подвижната система  – 60 грама

Въртящ момент при номинално натоварване – около 3 г/см във всяка система

Собствено енергопотребление на в системата на напрежение – между 0,6 и 0,9 W във всяка система

Собствено енергопотребление на енергия в токовата система – 0,5 W при номинален ток във всяка система

Размери на електромера – 313 х 178 х 128 мм

Тежест – около 3 кг

И той е изнасян в СССР от външнотърговската организация Металимпорт.

Стари трифазни трипроводни електромери

Един материал на Сандъците Sandacite, написан с любов към българската техника!

Стари трифазни трипроводни електромери

Първите български трифазни трипроводни електромери – само в Сандъците – Sandacite!

Стари трифазни трипроводни електромери

Тези електромери са предназначени за отчитане на изразходената активна или реактивна електрическа енергия в трифазна мрежа без нулев проводник и с честота на тока 50 херца. Производството им започва през първата половина на 1950-те години в Завода Климент Ворошилов в София. Пригодени са както за непосредствено включване, така и чрез измервателен трансформатор. Освен това се използват и за включване чрез трансформатор на тока и напрежението.

В тази публикация описваме два вида трифазни трипроводни електромери – ЕА3-2 и ЕАР3-1.

Те се състоят от две индукционни електроизмервателни системи, включени по т.н. схема на Арон, инсталирани  върху метална основа и защитени чрез бакелитова пластина с прозорче за отчитане.

Входните и изходните съединителни клеми също така са покрити с метална пластина.

Дисковият механизъм за отчитане дава възможност за петцифрено отчитане.

Трифазни трипроводни електромери Trifazni triprovodni elektromeri

ТЕХНИЧЕСКИ ДАННИ на трифазните трипроводни електромери

Обхвати 3 х 100; 3 х 220; 3 х 380 V при сила на тока 5, 10, 15 и 20 ампера

Точност на отчитането – клас 2 и 2,5.

Тежест на подивжната система – 60 г

Въртящ момент при номинално натоварване – около 3- до 4,5 г/см за всяка система

Собствено енергопотребление на електрическа енергия в системата за напрежение – между 0,6 до 0,9 вата при 380 V във всяка система

Собствено енергопотребление на електрическа енергия в токовата система – около 0,5 W при номинален ток във всяка система

Размери на целия електромер – 313 х 178 х 128 мм

Тежест – около 3 кг

Трифазните трипроводни електромери ЕА3-2 и ЕАР3-1са изнасяни за СССР от Металимпорт.

https://www.sandacite.bg/%D1%81%D1%82%D0%B0%D0%B1%D0%B8%D0%BB%D0%B8%D0%B7%D0%B0%D1%82%D0%BE%D1%80-%D0%B7%D0%B0-%D0%BD%D0%B0%D0%BF%D1%80%D0%B5%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5-%D1%81%D1%82%D0%B0%D0%B1%D0%B8%D1%82%D1%80%D0%BE/

Един материал на СандъцитеSandacite.

Еднофазен индукционен електромер ЕА 1-2

В Сандъците – Sandacite ще Ви разкажем за този древен 1950-арски електромер.

Еднофазен индукционен електромер ЕА 1-2

Произвежда се в Завода Климент Ворошилов София от първата половина на 50-те години. Използва се  за отчитане на електрическа енергия, изразходена от потребителя при променлив ток с честота 50 херца. още се намира по редица стари кооперации и е направо зверски дълговечен!

Индукционната измервателна система на електромера е монтирана на бакелитена основа и предпазена с бакелитена пластина с прозорче за отчитане на разходената енергия. Входните и изходните клеми също са защитени с удължена бакелитена пластина. Механизмът за отчитане със сменящи се цифри дава възможност за изобразяване на стойност с пет цифри.

ТЕХНИЧЕСКИ ДАННИ на еднофазния индукционен електромер ЕА 1-2

Обхвати – до 250 V напрежение и 5, 10, 15 и 20 А

Точност на отчитането – клас 2,5

Тежест на подвижната система – 24 г

Въртящ момент при номинално натоварване 4 г/см

Собствено енергопотребление на системата за напрежение – 0,7-0,9 W при 220 V

Собствено енергопотребление на токовата система – 0,5 W при номинално натоварване

Размери 196 х 144 х 118 мм

Тежест на целия електромер – около 1,5 кг

Еднофазният индукционен електромер е изнасян за други страни соцлагера (напр. СССР) от Металимпорт.

Български електромагнитни амперметри

С любов към българската техника!

Сандъците – Sandacite

Български електромагнитни амперметри

Днес на линия в Сандъците – Sandacite са електромагнитни амперметри от 1950-те години.

Български електромагнитни амперметри



Както представените Ви в предишната публикация електромагнитни волтметри, те също са производство на Завода Климент Ворошилов. Вероятно това са първите електроизмервателни уреди от този вид, произвеждани  фабрично в България.

Електромагнитните амперметри са предназначени са измерване на стойността на променлив ток  с честота 50 херца непосредствено или чрез измервателен трансформатор. Тези уреди са удобни за монтаж в разпределителен шкаф.

Електромагнитната измервателна система, изработена от меко желязо, по своята конструкция и форма може да бъде два вида: кръгла система в метален корпус и квадратна – в бакелитов.

ТЕХНИЧЕСКИ ДАННИ на електромагнитните амперметри

Обхвати: при непосредствено включване: 5, 10, 20, 50, 75, 100 и 150 А

При включване чрез токов трансформатор, вторичната намотка е на 5 А

Точност на измерването – клас 2,5

Тежест на подвижната система – кръглите 2, 75 г; квадратните – 2,5

Вид на лагерите – изкуствен камък (сапфир)

Ъгъл на отклонение на стрелката по скалата: около 90 градуса

Електромагнитни амперметри Elektromagnitini ampermetri

Въртящ момент при 90 градуса отклонение – 0,180 – 0,230 г/см

Собствено енергопотребление на системата: кръглите– от 3 до 3,5 вата; квадратните – 2 – 3,5 вата

Успокоител – въздушен – 4 сек.

Дължина на стрелката – кръглите – 80 мм; квадратните – 68 мм

Размери – за първите – 200/176 х 79/60 мм

Квадратните – 144/136 х 83/77 мм

Тежест – за кръглите е около 1,3 кг

За квадратните – ок. 1 кг

Ето още нещо подобно на електромагнитните амперметри, което вероятно би Ви заинтересувало:

Български електромагнитни волтметри

Един материал на Сандъците – Sandacite, написан с любов към българската техника.



Български електромагнитни волтметри

Темата днес в Сандъците – Sandacite днес са много стари български електромагнитни волтметри.

Български електромагнитни волтметри

Най-вероятно това са първите произведени в България електроизмервателни устройства от този вид. Пуснати са от Завода Климент Ворошилов през средата на 1950-те години.

Предназначени са за измерване на стойността на променливо напрежение с честота 50 херца непосредствено или мрез измервателен трансформатор.

Електромагнитните волтметри са малки и относително леки.Електромагнитната им измервателна система (изработена от меко желязо) може да бъде два вида, според своята конструкция и форма: кръгла в метална кутийка или квадратна в бакелитена кутийка.

ТЕХНИЧЕСКИ ДАННИ

Измервателни обхвати: при непосредствено включване – 50, 100, 150, 250/450, 500 и 600 волта

При измерване чрез измервателен трансформатор – Х/100 волта

Точност на измерването:  клас 2,5

Тежест на подвижната система: кръглите – 2,75 г; квадратните – 2,5 г

Тежест на лагерите – изкуствен камък (сапфир)

Ъгъл на отклонения на стрелката по скалата – 90 градуса

Електромагнитни волтметри Elektromagnitni voltmetri

Въртящ момент при отклонение 90 градуса – 0,180 – 0,230 г/см

Собствено енергопотребление на системата: кръглите – 6-9 вата; квадратните – също

Успокоител – въздушен – 4 сек.

Дължината на стрелката – при кръглите – 80 мм; при квадратните – 68 мм

Размери на електромагнитните волтметри – при кръглите – 200 / 175 х 99/80 мм; при квадратните – 144 / 136 х 105/77 мм

Тежест – кръглите 1,4 кг; квадратните – 1,1 кг

Тези електромагнитни волтметри са изнасяни и за различни страни от Източния блок – най-вече СССР – от Металимпорт. В няколко поредни публикации ще ви запознаем и с други български електроизмервателни уреди.

Вие прочетохте един материал на СандъцитеSandacite – с любов към българската техника.



Стабилизатор за напрежение Стабитрон 350

В Сандъците – Sandacite днес Ви разказваме за Стабитрон 350.

Стабилизатор на напрежение Стабитрон 350

Той е доста известен и почти сигурно сте го виждали.

Стабилизаторът на напрежение Стабитрон 350 служи за захранване със ста­билизирано напрежение 220 V ± 5% на консуматори с мощност до 350 VA — за всички съществуващи телевизионни прием­ници за черно-бяло и цветно изображение, Hi-Fi апаратура, изчислителна техника, диапроектори, копирна техника за цветна фотография, видеокасетофони, медицинска апаратура и др. Изходът за постоянно напрежение 9 V — IV/300 mА, галванически отделен от мрежата, дава възможност да се включват транзисторни радиоприемници тип ВЕФ, радиокасетофони и др.

Стабитрон 350 Stabitron 350

Ето и неговите ТЕХНИЧЕСКИ ДАННИ:

Номинално входно напрежение  220 V/50Hz

Диапазон на изменение на входното напрежение 170—242 V

Изходно напрежение 220V ± 5 %

Изходна мощност до 350 VA

Фактор на мощността на товара 0,7 до 1 >

Коефициент на полезно действие 90 %

Габарити, mm 210 x 135 x 90

Маса, kg 3,5

Стабитрон 350 Stabitron 350

Светодиодна индикация за наличие на мрежово напрежение

Изход 9 V± IV постоянно напрежение и консумация, не повече от 300 mA

Какви са ПРАВИЛАТА ЗА ЕКСПЛОАТАЦИЯ на Стабитрон 350?

  1. Регулаторът трябва да работи в закрити помещения при нормални климатични условия.

Околната температура не трябва да надвишава 40° С и от­носителната влажност 60 + 15 % при 25° С.

Стабилизаторът на напрежение не трябва да е в близост с източници на топлина.

Стабитрон 350 Stabitron 350
  1. Стабилизаторът на напрежение не трябва да работи в атмосфера с високо съдържание на прах, киселинни и основни пари.
  2. Консуматорът се свързва с регулатора чрез щепселно съединение.
  3. Стабилизаторът на напрежение се пуска в действие с двуполюсен превключ­вател, разположен на лицевата му страна, като при нормална работа има светлинна сигнализация.
  4. Консуматорът за 9 V постоянно напрежение се включва чрез щифтов двуполюсен акустичен съединител СА-2М.
  5. Стабилизаторът на напрежение има възможност за захранване на консума­тори и при напрежение на захранващата мрежа над 242 V
Стабитрон 350 Stabitron 350

Пренастройката на стабилизатора на напрежение е трябвало да се извършва само от предприя­тията, клоновете и подразделенията на СД „Телевизионни и радиосервизи“.

Ето и схемата на Стабитрон 350:

Стабитрон 350 схема Stabitron 350 shema

Един материал на Сандъците Sandacite, подготвен с любов към българската техника!

Селенов токоизправител на Респром



Български хладилник Мраз 80

В Сандъците – Sandacite притежаваме първия вариант на легендарния хладилник Мраз 80.

Български хладилник Мраз 80

Той е пуснат в производство през 1962 г. от Хладилния завод Антон Иванов София. Предназначен е за запаз­ване на бързоразвалящи се хранителни продукти при до­машни условия, а така също и за добиване в малки коли­чества на чист лед на бучки.

Домашният хладилник Мраз 80 (фиг. 1) се състои от: хладилен шкаф — 1; хладилен агрегат (на фигурата по-долу се вижда изпа­рителят на агрегата) —4; термостат за автоматично регу­лиране на температурата в хладилната камера — 2; скари (3 броя) за поставяне на продуктите — 7; пластмасова ваничка за събиране на разскрежената от изпарителя вода — 5; алуминиева ваничка с прегради за лед — 6; осветителна инсталация — 3; вратичка за маслото —8; преграда — 9 и съд за зеленчуци и плодове — 10.

Хладилник Мраз 80 Hladilnik Mraz 80
Тип на хладилника домашен
Хладилен агрегат абсорбционно дифузионен
Габаритни размери на хладилния шкаф:
а) височина 850 мм
б) широчина 570 мм
в) дълбочина 625 мм
Площ, която хладилникът заема от пода 0,35 m2
Тегло на хладилника 50 кг
Размери на хладилната камера:
а) височина 580 мм
б) широчина 400 мм
в) дълбочина 345 мм
Полезен обем заедно с вдлъбнатината
на вратата 80 л
Обща площ на скарите в хладилната камера 0,40 m2
Обем на нискотемпературната камера
на изпарителя 1 л
Електронагревателен патрон:
а) мощност 140 вт.
б) напрежение                                        150 или 220 в.
Хладилник Мраз 80 Hladilnik Mraz 80

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

Хладилен агент – водоамонячен разтвор

Неутрален газ – водород (Н2)

Работно налягане – от 16 до 18 атм.

Средногодишен разход на електро­енергия – 1,4 до 2,2 квт/24 ч

Средна температура на нискотемпературната камера в изпарителя – от -4 до -9 градуса Целзий

При средна стайна температура:

а)   + 20° С, температурата на хладилната камера е равна на – 1 гр. Целзий

б)  +25°С, температурата на хладилната камера е равна на 4 гр. Ц.

в)  +30° С, температурата на хладилната камера е равна на 8 гр. Ц.

г)   +25° С, хладилната камера се охлажда от момента на включването – до +6° С/7 ч

д)  +25°С и охладено състояние на хладилната камера +6°С, лед на бучки се получава за 6 ч.

Хладилник Мраз 80 Hladilnik Mraz 80

УСТРОЙСТВО на хладилника Мраз 80

Той има безупречен външен вид на домашна мебел. Състои се от:

  • хладилен шкаф и
  • хладилен агрегат.

Хладилният шкаф представлява винкелова металическа конструкция, в която е експандирана изолация-стиропор. Отвън хладилникът е облицован с две страници от двойно декапирана ламарина, боядисана с печена карзамидно-мела- минова бяла боя. Горната част на хладилния шкаф е офор­мена като работна маса посредством талашитов плот, по­крит с влагоустойчив декоративен гетинакс. Вътрешната част на хладилника представлява хладилна камера, изра­ботена от удароустойчив полистирол.

Хладилната камера се затваря плътно с врата посред­ством механична брава и еластичен гумен уплътни­тел със специален профил. Вратата е винкелова конструк­ция, в която също е експандирана изолация-стиропор. Отвън е облицована с двойно декапирана ламарина, боядисана с пе­чена бяла карбамидно-меламинова боя; отвътре — с капак от удароустойчив полистирол. Вътрешният капак е офор­мен с гнезда за яйца, отделения за масло и бутилки. От­делението за масло се затваря с декоративен капак от по­листирол, а отделението за бутилки е снабдено с две под­вижни прегради.

За увеличаване на използуваемата площ на хладилната камера има три подвижни скари, върху които се поставят хранителните продукти. Едната от тях е стъклена и по­крива съд, в който може да се поставят плодове и зелен­чуци.

Хладилник Мраз 80 Hladilnik Mraz 80

В горната част на хладилната камера се намира изпари­телят на хладилния агрегат, вътрешността на който е офор­мена като нискотемпературната камера. В нея е поставен алуминиев съд с прегради за лед.

Под изпарителя на най-горната скара е поставен пласт­масов съд за събиране на водата, която се получава при разкрежаване на изпарителя.

В хладилния шкаф е монтирана осветителна инсталация, където лампата се включва при отваряне на вратата.

Температурата на хладилната камера се регулира с по­мощта на термостат, монтиран вътре в камерата.

Абсорбционният агрегат на хладилника Мраз 80 представлява тръбна конструк­ция от газово заварени безшевни тръби, които образуват херметически затворена система, Той се закрепва към гърба на шкафа.

Агрегатът е от абсорбционен дифузионен тип и работи с електроенергия. Електронагревателният патрон е с мощ­ност 140 вт.

Абсорбционният агрегат (фиг. 2) се състои от следните части: генератор— 5; кондезатор—1; изпарител—4 (вж. фиг. 1); абсорбер—4; ректификатор— 2; газов топлообмен­ник—3; течностен топлообменник—7; ресивер— 6 и елек­трически нагревател—8.

Главната особеност и преимущество на абсорбционния агрегат пред компресорния е в неговата безшумност, лип­сата на каквито и да са движещи се части и простота в експлоатацията и обслужването.

Хладилник Мраз 80 Hladilnik Mraz 80

ПРАВИЛА ЗА ИНСТАЛИРАНЕ на хладилника Мраз 80

  • Преди включването на контакта хладилникът трябва да се нивелира добре. При липса на нивелир може да се използува чиния, напълнена с вода. Нивелирът или чинията се поставят отгоре на средата на хладилника.
  • Поставянето на хладилника на място трябва да се извърши при извадени скари, пластмасови съдове и форми за лед.
  • За да се осигури правилната циркулация на въздуха, необходима за работа на абсорбционния агрегат, домаш­ният хладилник трябва да се постави на разстояние от стената най-малко 70 —100 мм.
  • Домашният хладилник трябва да се постави по въз­можност по-далеч от отоплителни тела, печки, радиатори паропроводи и т. н. Това намалява консумацията на елек­троенергия.

Хладилникът трябва да лежи стабилно на пода.

  • Хладилникът се включва само на такова напрежение, каквото е указано в табелката на генератора.
  • Включването на хладилника трябва да стане в здрав контакт — клемите да дават плътен и сигурен контакт.
Хладилник Мраз 80 Hladilnik Mraz 80



ПРАВИЛА ЗА ИЗПОЛЗВАНЕ НА хладилника Мраз 80

  • Не се препоръчва покриване на скарите с хартия и др.
  • Не се препоръчва натрупване на продуктите непо­средствено до стените на хладилната камера, също и плът­ното им нареждане един до друг. Това пречи на правил­ната циркулация на въздуха.
  • Продуктите, ястията и напитките да се поставят в шкафа, след като добият стайна температура.

Не се разрешава поставянето на горещи ястия и пи­тиета в хладилника.

  • Зареденият с продукти хладилник трябва да бъде по­стоянно включен.
  • Не се препоръчва хладилникът да работи при отво­рена врата. Тя трябва да бъде плътно затворена.
  • Поставянето и изваждането на продуктите от хладил­ника трябва да става по възможност за по-кратко време.
  • Продуктите с остра миризма (салати с лук, сирене, кафе, риба и др) обязателно трябва да се поставят в за­творен съд или да се увият в пергамент, целофан или во­съчна хартия, за да се изолират добре останалите про­дукти от поглъщане на миризмата.
  • Когато в хладилника има продукти, изключването му дори за кратко време не се препоръчва. Изключването може да става, след като се извадят продуктите от хла­дилната камера.
  • Преместването на хладилника от едно място на друго трябва да става внимателно и при изключен контакт.
  • Преместването и транспортът на домашния хладил­ник трябва да става във вертикално положение.
  • Водата, която се събира водоизпарителната разскрежителна вана, трябва периодично да се изхвърля.
Хладилник Мраз 80 Hladilnik Mraz 80

На горната фигура е указана температурата в хладилната камера при положение на термостата 7 и външна температура 25 гр. Целзий



ПОЛУЧАВАНЕ НА ЛЕД с хладилника Мраз 80

  1. Получаването на лед става в специална за целта алуминиева ва- ничка с прегради, коя­то се напълва с чиста вода и се поставя в нискотемпературната камера на изпа­рителя.
  1. За по-бързо получаване на лед стрелката на термо­стата обезателно трябва да бъде завъртяна в крайно дясно положение.
  2. Бучките лед се освобождават след като преградите се извадят от ваничката. За да стане това по-лесно ваничката може да се постави във вода от водопровода.

ТАБЛИЦА за най-благоприятни температури на съхранение на хранителни продукти

Хладилник Мраз 80 Hladilnik Mraz 80



ОХЛАЖДАНЕ НА ХЛАДИЛНАТА КАМЕРА
И РЕГУЛИРАНЕ НА ТЕМПЕРАТУРАТА В НЕЯ

Целесъобразно е в домашни условия хранителните продукти да се съхраняват при температура от —2 до + 8°С (с изключение на виното).

Регулирането на температурата в хладилната камера става чрез термостат 2 (фиг. 1). Със завъртането на ключа на термостата по посока обратна на часовниковата стрелка, температурата в хладилната камера се повишава. Ако продължаваме въртенето на ключа наляво, ше пос­ледва щракане, което показва изключване на хладилника. Тогава стрелката показва .Stop“. А при въртенето на ключа надясно се осигурява по-ниска температура в хладилната камера.

Хладилник Мраз 80 Hladilnik Mraz 80



Хладилник Мраз 80 Hladilnik Mraz 80



РАЗМРАЗЯВАНЕ И ЧИСТЕНЕ на хладилника Мраз 80

При продължителна работа повърхността на изгарителя се покрива със скреж, сняг или лед, които намаляват в значителна степен студопроизводството на агрегата.

За нормална работа на хладилника изпарителят трябва да се разскрежава (размразява) периодично през 10—15 дни.

Разскрежаването на изпарителя става по следния начин :

а)   изважда се щепселът (електрическите контакти);

б)  изваждат се продуктите;

в)   изважда се алуминиевата ваничка за лед;

г)   така хладилникът се оставя до пълното му разскрежаване; за ускоряване на процеса изпарителят може да се измие с топла вода или ваничката за лед да се напъл­ни с топла вода и постави в камерата за получаване на лед;

д)  изхвърля се водата от пластмасовата ваничка под изпарителя и

е)   изсушава се изпарителят с мек и сух парцал.

Едновременно с разскрежаването на изпарителя е не­обходимо да се почисти и хладилната камера. За това е необходимо:

а)   скарите да се извадят, да се измият и изсушат;

б)   ваната за лед да се измие и изсуши;

в)   пластмасовите съдове да се измият и изсушат ;

г)   ваната да се измие и добре да се изсуши ;

д)  вътрешният капак на вратата, гнездата за яйцата, капакът за маслото добре да се измият и изсушат и

е)   гуменият уплътнител да се избърши с мокър парцал и да се изсуши.

Отвън шкафът да се избърши с мокър насапунисан мек парцал и да се изсуши.

Агрегатът да се избърши от прах с парцал, а прахът между кондензаторните пластини да се изчисти с четка.



ТАБЛИЦА на по-често срещаните повреди в хладилника Мраз 80 и тяхното отстраняване

Хладилник Мраз 80 Hladilnik Mraz 80

Ето и оригинален технически паспорт на хладилник Мраз 80:

Хладилник Мраз 80 Hladilnik Mraz 80

Ето и един интересен художествен фрагмент от ръководството на хладилника:

Хладилник Мраз 80 Hladilnik Mraz 80

Един материал на Сандъците – Sandacite.

Моторно реле за време РВМ-60

Новото в Сандъците – Sandacite е моторно реле за време РВМ-60.

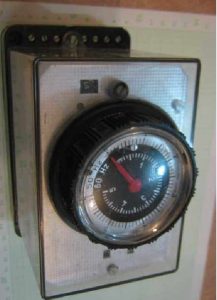

Моторно реле за време РВМ-60

То е производство на Завода за часовникови прибори Импулс към Комбинат Точно машиностроене Габрово. Произвеждано е през 80-те години.

Моторното реле за време РВМ-60 се захранва с променлив ток и служи за включване и изключване на електрически вериги, работещи с променлив или постоянен ток, след изтичане на предварително зададения интервал от време. Намира приложение във всички отрасли на ,,народното стопанство“, където се изисква автоматично управление на електрическите вериги.

ТЕХНИЧЕСКИ ДАННИ

  1. Релето е универсално и има 6 времеобхвата, които се превключват по избор:
Двойна скала
50 Hz 60 Hz
0,5 до 6 s 0,4 до 5 s
3 до 60 s s 2,5 до 50 s
0,3 до 6 min 0,25 до 5 min
3 до 60 min 2,5 до 50 min
0,3 до 6 h 0,25 до 5 h
3 до 60 h 2,5 до 50 h
Моторно реле за време РВМ60 Motorno rele za vreme RVM60
  1. Захранващо напрежение 220 V ~ (възможно е изпълнението и на други захранващи променливи напрежения).
  2. Допустими отклонения на захранващото напрежение ± 10%.
  3. Номинална честота 50 Hz и 60 Hz.
  4. Брой на управляваните вериги — 4 превключващи.

6 Точност от максималната величина на скалата:

за времеобхват от 0,5 до 6 s: ± 2 %

за останалите времеобхвати: ± 1,5 %.

  1. Допустим траен ток на контактите 6 А.
  2. Комутирана мощност при Cos Y = 0,9 ….

330 VA при променливо напрежение

66 VA при постоянно напрежение

Моторно реле за време РВМ60 Motorno rele za vreme RVM60
  1. Електрическа износоустойчивост: 106 превключвания.
  2. Механическа износоустойчивост: 106 превключвания.
  3. Дълготрайност – ресурс 10 000
  4. Консумирана мощност около 6,5
  5. Допустима честота на включване: 3600 включвания/h.
  6. Време за връщане в изходно положение: на контактите max 100 ms; на оста със стрелката max 250 ms.
  1. Изпитвателно напрежение 2 kV, 50 Hz
  2. Работни условия: околна температура от -10 до +40°С; относителна влажност до 80 % при +25°С.
  1. Степен на защита, съгласно СТ на СИВ 778-77: за релето – IP 20] за клемите — IP 10.

Положение на монтиране — произволно

8. Маса на релето за време РМВ-60: около 1,2 kg

Присъединителни клеми     — резбово съединение

за едножични проводници  – 1х до 4 кв. мм или

2х до 2,5 кв. мм

за многожични проводници – 1х до 2,5 кв. мм или

2х до 1 кв мм

Моторно реле за време РВМ60 Motorno rele za vreme RVM60

ОПИСАНИЕ И ПРИНЦИП НА ДЕЙСТВИЕ

Моторното реле за време РВМ-60 се състои от следните възли:

  1. Синхронен микродвигател.
  2. Микроредуктор — шестстепенен с превключвател.
  3. Електромагнитно клапанно реле.
  4. Лостова система.
  5. Контактна система.

Синхронният микродвигател задвижва зъбните колела на микроредуктора, който се състои от няколко степени, позволяващи получаването на определено предавателно число, съответствуващо на избрания времеобхват.

Релето за време тип РВМ-60 се отнася към релетата, задействащи при подаване на импулс и принципът му на действие е следният: при подаване на напрежение започва да работи електромагнитното реле, което включва съединителя, натяга пружината на лоста, превключ­ващ контактите, и задействува веднага включващите контакти, като контактите, включващи със закъснение, остават в изходното си положение. В прозорчето (2) се появява буквата „В“ (виж фиг. 3). Едновременно заработва синхронният микродвигател и завърта стрелката (4) от нулата към указателя (5), поставен на желаната стойност от времеобхвата. Когато стрел­ката достигне указателя, т.е. когато изтече предварително нагласеното време, изключващият лост се освобождава и придвижван от предварително натегната пружина, задейства контак­тите, превключващи със закъснение. В прозорчето (3) се появява буквата „И“ (виж. фиг. 3). Едновременно се отцепва и зъбният съединител и се прекъсва връзката между оста на редук­тора и оста със стрелката. Стрелката се връща в изходното си положение под действието на спи­рална пружина. При това положение синхронният микродвигател (при схема на свързване А/ и електромагнитното реле остават под напрежение, докато се снеме външният импулс, като контактите също остават в работно положение. При прекъсване на захранващото напрежение, електромагнитното реле и цялата система, заедно с контактите, се връща в изходно положе­ние. Тогава в прозорчетата (2) и (3) не се показва знак.

Ако настъпи някакво прекъсване на захранващото напрежение по време на работа, елек­тромагнитното реле, веднага включващите контакти и стрелката се връщат в изходно поло­жение.

Как моторното реле за време РВМ-60 сумира времето: по желание релетата могат да се доставят с отделно захранване на синхронния микродвигател и електромагнитното реле и по този начин времената могат да се сумират

Повече за електросхемите на релето за време и за неговото обслужване, промяна на времеобхвата и други важни неща, за да си служите с него, можете да научите от следните страници:

Моторно реле за време РВМ60 Motorno rele za vreme RVM60
Моторно реле за време РВМ60 Motorno rele za vreme RVM60
Моторно реле за време РВМ60 Motorno rele za vreme RVM60
Моторно реле за време РВМ60 Motorno rele za vreme RVM60



Моторно реле за време РВМ60 Motorno rele za vreme RVM60



Моторно реле за време РВМ60 Motorno rele za vreme RVM60



Моторно реле за време РВМ60 Motorno rele za vreme RVM60
Моторно реле за време РВМ60 Motorno rele za vreme RVM60

Един материал на Сандъците – Sandacite.

Български почвени фрези ФН

В центъра на вниманието на Сандъците – Sandacite днес са почвените фрези тип ФН.

Български почвени фрези ФН

Почвените фрези тип ФН са производство на Карловския тракторен завод от втората половина на 1970-те години. В тази статия са разгледани няколко модела от серията – ФН 76, ФН 110, ФН 125, ФН 160 и също така ФС 160 и ФСН 160

Тези почвени фрези са предназначени за слята обработка на почвата – предсеит­бено, и за междуредова обработка на позови, овощни, розови и др. насаждения. Освен това фрезите с успех могат да се използват и за други селскостопански работи, извършвани през цялата година.

Шестте типа фрези се агрегатират:

1 . Тип ФН 76, ФН 110 и ФН 125 към верижния трактор „Бопгар ТЛ-ЗОА“ .

  1. Тип ФН 160 към колесни трактори МТЗ-5ЛС, МТЗ-5М, МТЗ-50.
  2. Тип ФС 160 към верижния трактор „Болгар ТЛ-45“.
  3. Тип ФСН 160 към верижния трактор „Болгар Т-54В“.

Възможно е агрегатиране на фрезите и към други типове трактори.

Почвени фрези ФН Pochveni frezi FN

ОПИСАНИЕ

Общият вид на почвените фрези ФН 76, ФН 110, ФН 125, ФН 160, ФС 160 и ФСН 160 е показан на първата илюстрация.

Шестте модела фрези принадлежат към едно семейство, имащо еднакво конструктивно решение /при унификация над 85 %/,включващо следните основни възли:

  • Рама
  • Задвижване
  • Ротор
  • Рамата е основен свързващ и носещ елемент на машината. Към нея са включени възлите: носеща част, конзоли за окачване, предпазен кожух – капаци и плъзгачи.
  • Задвижването се осъществява от следните възли: карданен вал /свързан за ВОМ на трактора/, предпазен съединител и редуктор, със­тоящ се от конусен – централен, и страничен цилиндричен редуктор с общо предавателно число 2,73.
  • Роторът представлява почвообработващ възел, състоящ се от тръбен вал със за­варени фланци, на които са закрепени чрез болтове работните органи – мотичките.

Общата кинематична схема на фрезите, както и разположението на об­работващата ивица спрямо надлъжната осова линия на трактора са даде­ни в долната схема.

Почвени фрези ФН Pochveni frezi FN

А ето и таблица с технически характеристики на шестте почвените фрези ФН:

Почвени фрези ФН Pochveni frezi FN

В приложения по-долу  линк можете да разгледате подробно ръководство за експлоатация, ремонт и каталог резервни части за почвените фрези, серия ФН, ФС и ФСН.

Изтеглете: http://www.sandacite.bg/tehnicheska_literatura/pochveni-frezi-fn.rar

Един материал на Сандъците – Sandacite.

Българска сокоизстисквачка Нектар

На дневен ред в Сандъците е българската сокоизстисквачка Нектар с всичките си такъми :)

Българска сокоизстисквачка Нектар

Тя се произвежда от 1983 г. в Елпром Варна.

ПРЕДНАЗНАЧЕНИЕ

Центрофугата за сокове е предназначена за бързо и удобно получаване на малки количества пресни сокове за непосредствена употреба с хранителна и ле­чебна цел.

ТЕХНИЧЕСКИ ДАННИ на сокоизстисквачката Нектар

Номинално напрежение- 220 V

Честота на тока — 50 Hz

Номинална консумирана мощност         —        120 W

Маса — около 4 kg

УСТРОЙСТВО И РАБОТА С ЦЕНТРОФУГАТА

Електродвигателят, заед­но с прекъсвача и захран­ващия шнур са монтирани в тяло от висококачествена пластмаса. Центрофугира­щият филтър заедно с ре­зачката са изработени от алуминиеви сплави, устой­чиви на плодови сокове, от­говарящи на санитарните норми. Филтърът и резач­ката са свързани в нераз­глобяем възел, който се по­ставя без допълнително за­крепване върху монтирана­та към вала на двигателя турбина. Сокоулавящото горно тяло н капака са из­работени от безвредна при допир с хранителни про­дукти пластмаса. Подава­нето на обработваните пло­дове и зеленчуци става през специална шахта, на­мираща се на капака, а притискането им към ре­зачката посредством при­тискан.

Сокоизстисквачка Нектар Sokoizstiskvachka Nektar

Когато сглобявате сокоизстисквачката, е необходимо да внимавате уредът да е изключен!

Сглобяването на центро­фугата при подготовката й за работа става по следния начин: Върху тялото с елек­тродвигателя се поставя горното сокоулавящо тяло (фиг. 1), така че центрова­щата издатина да легне в съответното легло. Вътре във филтъра се полага вни­мателно перфорираната лента (фиг. 2), като се вни­мава езичето да е към гор­ния край на алуминиевия филтър (фиг. 3). Най-отго­ре се монтира капака (фиг. 4), като се нагласят вни­мателно центроващите еле­менти да съвпаднат. След това металната дръжка се плъзга леко по ребрата на капака (фиг. 5) до попада­нето й в специалното фик­сиращо легло, след което уредът е готов за работа.

ПРАКТИЧЕСКИ УКАЗАНИЯ ЗА ЦЕНТРОФУГИРАНЕ

Центрофугирайте по въз­можност пресни зеленчуци и плодове.

Преди центрофугирането със сокоизстисквачката Нектар измивайте основно плодо­вете и зеленчуците и гп под­гответе така, че лесно да минават през шахтата на капака.

Добре е да знаете, че из­вестни меки плодове склон­ни към „пюриране“ не са подходящи за центрофуги- круши, домати, сливи и по­добни костилкови плодове.

Теглото на плодовете, които могат да се центро­фугират еднократно, според качеството и сочността им, възлиза на около 900 г.

При силна вибрация или при забележимо спадане на оборотите, уредът трябва веднага да се изключи и остатъците да се отстранят чрез изваждане на филтър­ната лента.

ВНИМАНИЕ! След ра­бота дръжката да се снеме от капака.

Сокоизстисквачка Нектар Sokoizstiskvachka Nektar

ПОЧИСТВАНЕ на сокоизстисквачката Нектар

След привършване на центрофугирането уредът да се изключи и да се из­чака докато моторът спре.

Електромоторът и пре­късвачът трябва да се па­зят от намокряне или пота­пяне във вода.

Филтърната лента и фил­търът да се изплакват до­бре на течаща вода. Оста­тъците да се отстранят с мека четка.

Долното тяло, ако е не­обходимо, да се изтрие с влажна кърпа.

Пластмасовите детайли никога да не се поставят па гореща плоча, тъй като би­ха се деформирали и сто­пили.

УКАЗАНИЕ ЗА ТЕХНИКА НА БЕЗОПАСНОСТ

Преди включване на цен­трофугата в електрическата мрежа трябва да се убеди­те, че маркираното на пея напрежение е еднакво с това на мрежата.

Разглобяването на тяло­то на уреда може да етапа само от квалифицирани ли­ца и в случаи па неизправност на уреда.

А ето и нещо друго, което вероятно би Ви харесало:

Българска сокоизстисквачка Малина + упътване и рецепти

Exit mobile version
