Телевизор Опера – всички модели

Операта е първият и във всяко отношение най-символичен български телевизор. Колкото пъти кажа някъде, че купувам стари български телевизори, отсреща получавам въпрос: ,,А Опера?“

Първият модел Опера е първият български телевизор изобщо. С него подробно Ви запознахме тук – http://www.sandacite.bg/%D0%BF%D1%8A%D1%80%D0%B2%D0%B8%D1%8F%D1%82-%D0%B1%D1%8A%D0%BB%D0%B3%D0%B0%D1%80%D1%81%D0%BA%D0%B8-%D1%82%D0%B5%D0%BB%D0%B5%D0%B2%D0%B8%D0%B7%D0%BE%D1%80-%D0%BE%D0%BF%D0%B5%D1%80%D0%B0-1-%D0%BE%D1%80/

и тук – http://www.sandacite.bg/%D0%BF%D1%8A%D1%80%D0%B2%D0%B8%D1%8F%D1%82-%D0%B1%D1%8A%D0%BB%D0%B3%D0%B0%D1%80%D1%81%D0%BA%D0%B8-%D1%82%D0%B5%D0%BB%D0%B5%D0%B2%D0%B8%D0%B7%D0%BE%D1%80-%D0%BE%D0%BF%D0%B5%D1%80%D0%B0-1/

Ето още малко информация за първия български телевизор- информация за телевизор ,,Опера 1″ от книгата на Т. Кръстев и др. ,,Слаботокова техника“, София, ДИ ,,Техника“, 1964 г. Формат: DjVu – Опера 1 – инф. от ,,Слаботокова техника„

Опера 2 представлява Опера 1 в ръбовата кутия. произвежда се от 1961 г. – поне така пише на моята отзад. Говори се, че когато в тетевенския завод за телевизионни кутии им писнало да правят заоблените ръбове, които съставляват най-отличителната част на кутията на Опера 1, решили да положат шасито в ръбовата кутия и така се родила Опера 2.

Външната разлика с телевизора Опера 3 е само в цифрата 2 на капака. НО схемно има немалко разлики, затова ето и схемата на Опера 3, да се уверите сами – телевизор-опера-3-схема

Главата за Опера 3 от книгата на М. Серафимов ,,Телевизионни приемници“, София, ДИ ,,Техника“, 1975 г. – телевизор-опера-3-сведения-серафимов

Телевизорът Опера има два варианта – с екраниран и неекраниран говорител. Както сами се досещат, когато не е екраниран, говорителите са два, а когато е екраниран, той е един. Също разлика е тази в кинескопа – по-късните бройки нямат йонен уловител – напр. последните кинескопи, внос от Полша.

Ето ръководство за употреба на Опера 3 – Опера 3

Между двата варианта на 3-ката има също така незначителни козметични разлики – например наличие и неналичие на месинговата кантовка, както и черни (при първите) и бели (при по-следващите бройки) решетки пред страничните говорители.

И накрая има модле, наречен Опера 4, който си признавам, че и аз не съм намерил досега. Разполагаме само със схемата му – заповядайте – телевизор-опера-4

Производството на последните бройки Опера 3 завършва приключва през 1969 г., когато вносът на кинескопи АW43-80 e преустановен. И трите модела телевизори Опера без изключение са се произвеждали в Слаботоковия завод климент Ворошилов в София.

В нашия форум можете да разгледате теми за ремонт и реставрация на различни модели Опера – http://www.sandacite.bg/forum/viewforum.php?f=17

А ето и оригинална снимка от производството на Опера 2 – http://www.sandacite.bg/forum/viewtopic.php?f=19&t=4367&start=10

Стар български телевизор София 53

София 53 е първият български телевизор от изделийната линия София и доскоро се смяташе за изключително рядък. Сега вече е относително рядък. Начало на производството 0т 1966 г., производител – СЗ ,,Кл. Ворошилов“ София. Шаси – тип Пирин – което предопределя и унифицираността на схемата, дадена по-долу – същата като на София 59 І мод.

Кинескоп – B53G1 или (по-рядко) чехословашки Tesla 531QQ44

Принципна схема – телевизор-софия-53-схема

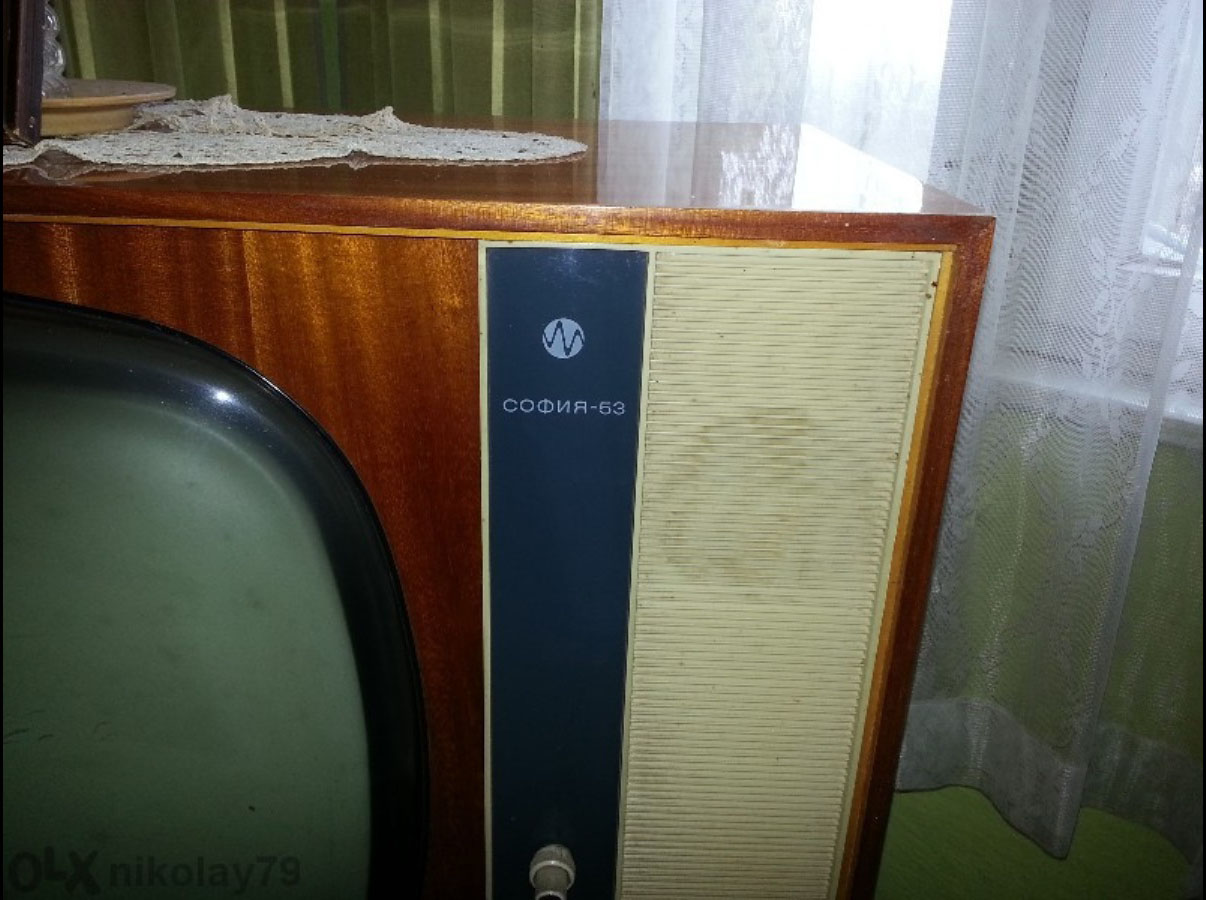

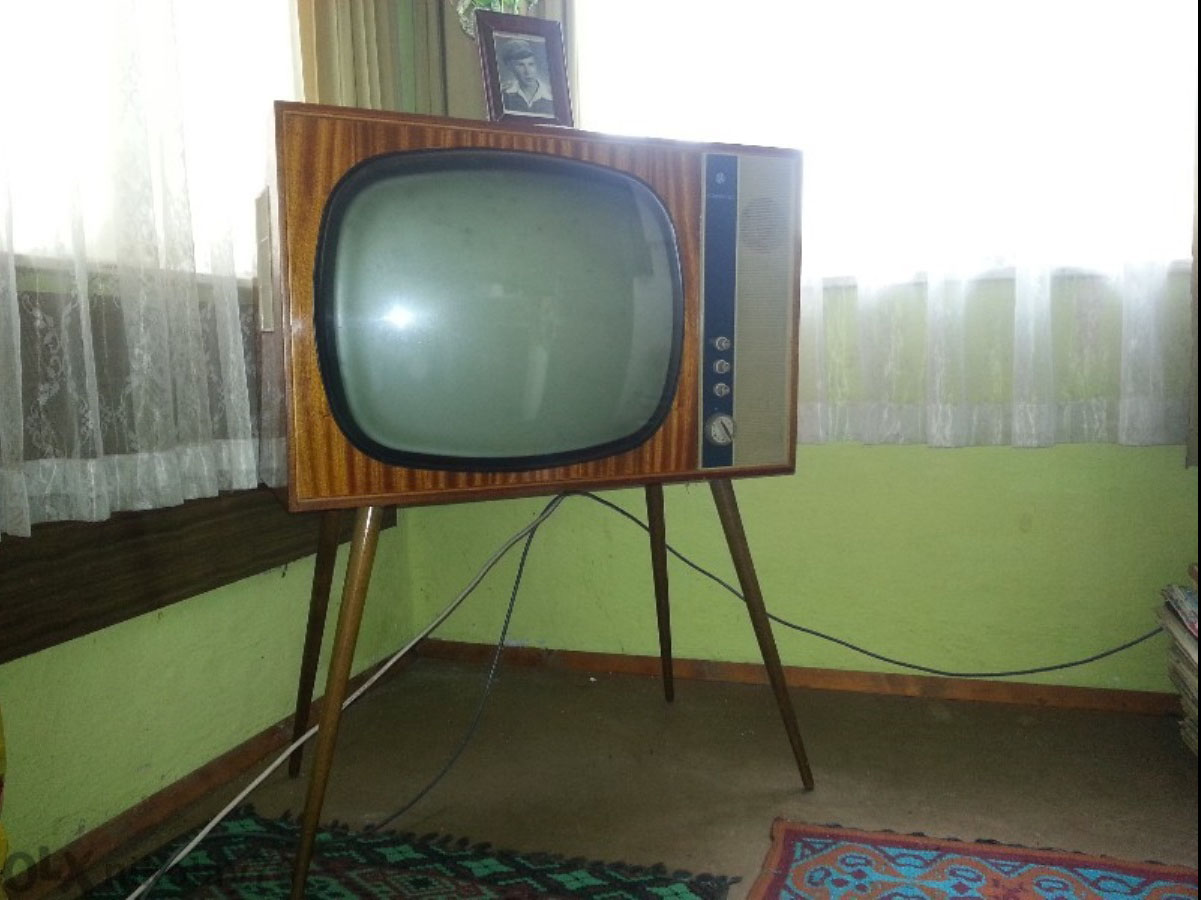

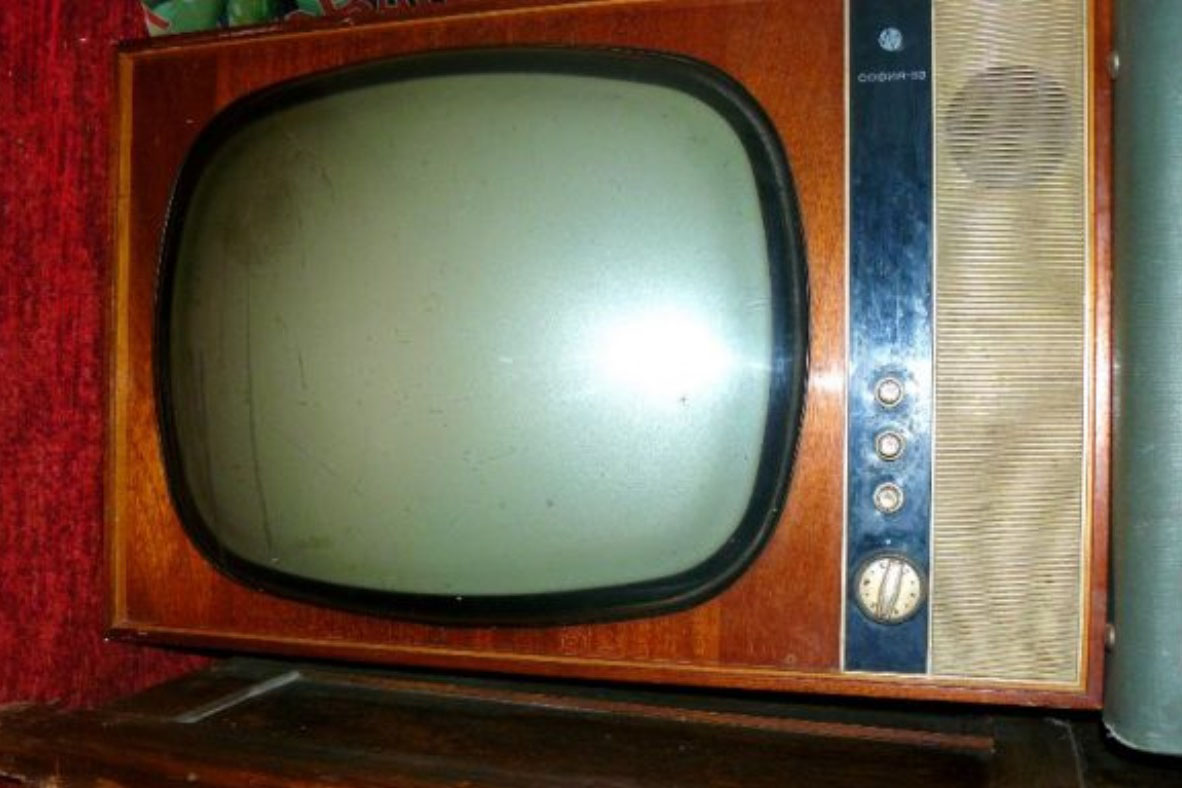

Снимки… ооо, сега ми е паднало да си покажа аз Софийката: :)

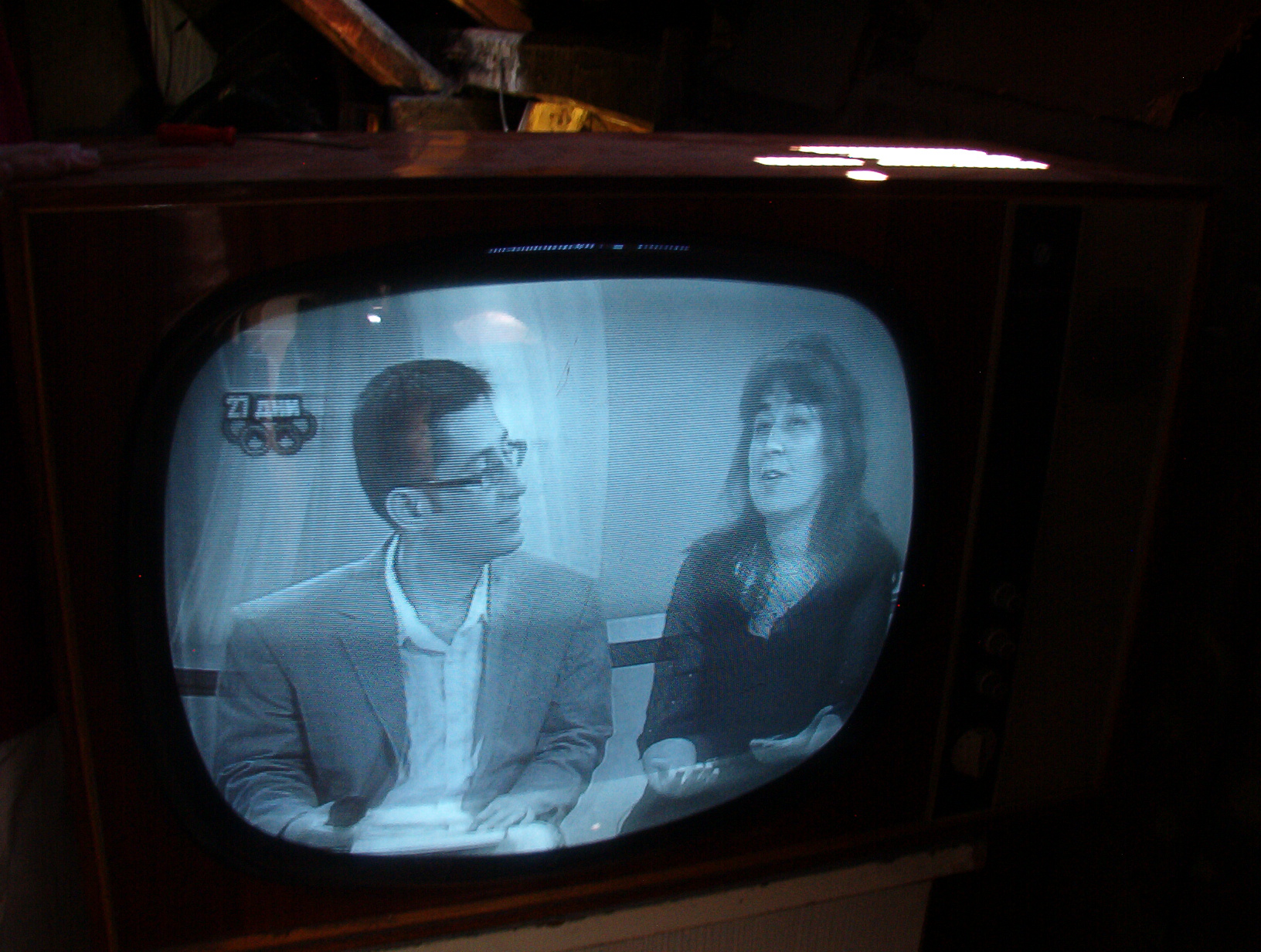

Работеща – заповядайте:

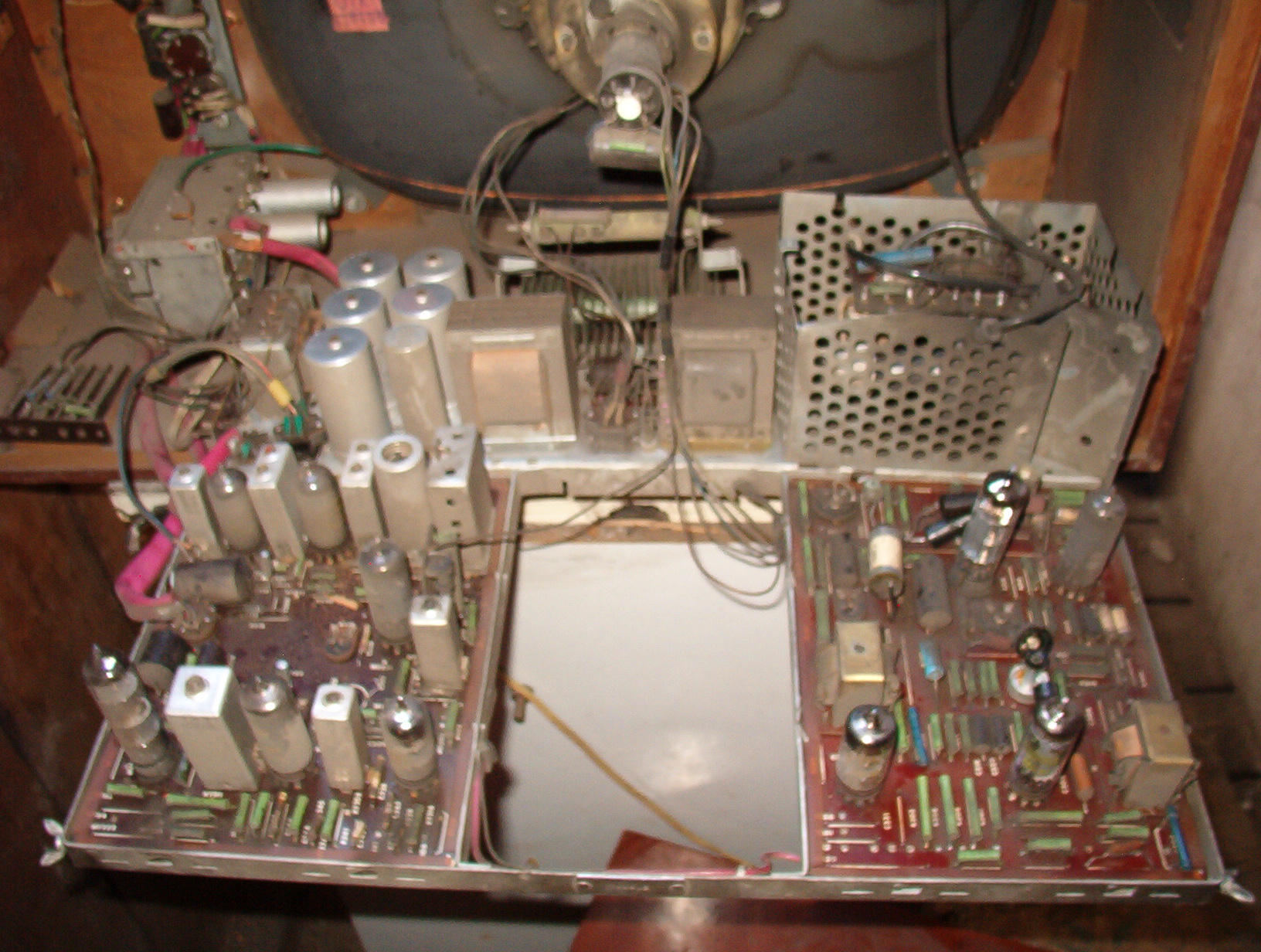

Отвътре:

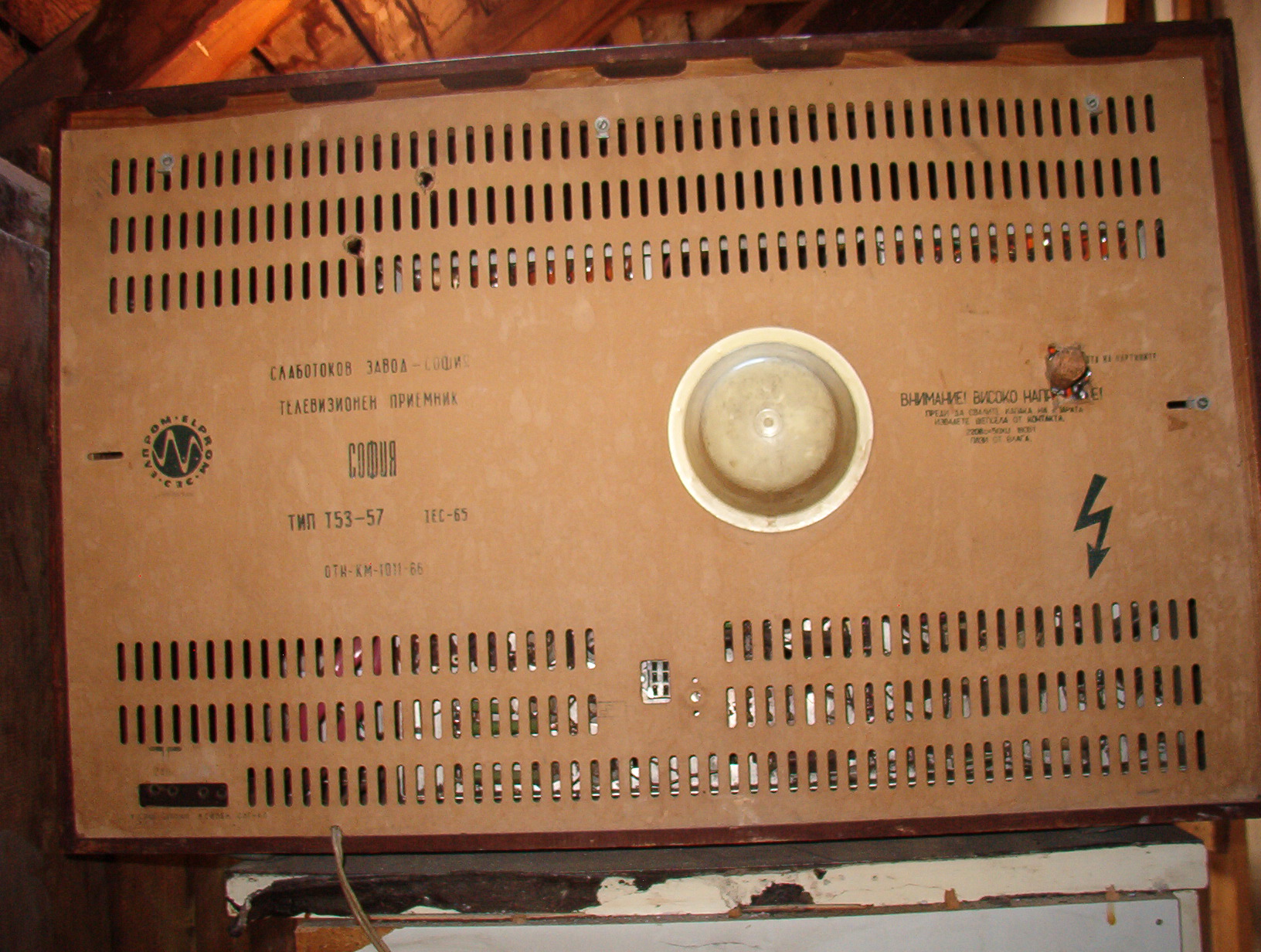

Задният капак е същият като на 59-ките след най-първите:

За ремонт, реставрация и т. н. можете да се обръщате в нашия форум – http://www.sandacite.bg/forum/viewforum.php?f=17

Стар български телевизор Царевец

Български транзисторен телевизор с шаси и схема като на София 21/22. Схема – добре известна – телевизор-царевец-схема

Производство от средата на 70-те г. в Завод за телевизионна и радиоапаратура В. Търново. кинескоп -50ЛК2Б

Снимки:

Снимките – Интернет.

Телевизор София 59 – цели 5 варианта!

София 59 е един от най-масовите български черно-бели модели. Построен е на основата на шаси Пирин, произвежда се в СЗ ,,Кл. Ворошилов“ София от 1966 до началото на 70-те г . Претърпява цели 5 промени във външния вид ма модификациите, но шасито остава едно исъщо с някои промени в лампите. Друга важна промяна е кинескопът.

Като за начало, схемата на тия Софии можете да изтеглите оттук – телевизор-софия-59-схема

Тук ще Ви запознаем накратко.

1966 излиза София 59 І. Можете да изтеглите ръководство за употреба – София 59 І

Още едно нейно ръководство за употреба – София 59 І – ІІ вид

Кинескоп – WFB59G1 или AW59-90. Отличителна черта – плексигласово покритие пред екрана, поставено заради имплозионния кинескоп. Доставяно е било от Виена.

По-късните бройки са вече с руски кинескоп 59ЛК1Б и светъл, а не тъмен капак:

Проитоимплозионната маска се запазва, въпреки че кинескопът вече е взривобезопасен:

Ето клип на работещия ми такъв –

За любителите на подробностите ще уточним, че плексигласът може да бъде кафяв при първите бройки и светъл при вторите :)

След това излиза София 59 със същия кинескоп 59ЛК1Б и същото шаси, но вече с една дебела кантовка около екрана:

Колко е хубава – даже работи! :) За отбелязване е, че е безумно рядка.

После дебелият черен кант се променя в дебел бял без абсолютно никакви извенения в апаратната част. Една от най-разпространените модификации – ІІІ:

Четвъртият вид има същия кант като на Средец – черен и доста тънък. Също доста рядък вид:

И накрая стигаме до последната, пета модификация. Тя се отличава с някои разлики в елементния състав на шасито. И, освен това, с използувания – нов за тогава – кинескоп 61ЛК3Б, който не се нуждае от никакъв кант и поради това няма такъв. Това е може би най-рядката София 59, аз чистосърдечно си признавам, че все още нямам такава. Произвежда се от 1970 г. Ако на някого му се продава такава 59-ка, нека да се свърже с мен.

Този ,,експонат“съм го снимал вече изтърбушен, но за илюстративна цел става:

Евентуални коментари можете да отправяте тук – http://www.sandacite.bg/forum/viewtopic.php?f=19&t=4987

Перални Перла 03, Перла 04, Перла 05 – ръководство за употреба

Скенирали сме Ви автентична литература за гореспоменатите три мастодонта на соцкухнята.

Ръководства:

Перла 03 (премаркирана Перла 73) – Перла 03

Перла 04 – http://www.sandacite.bg/tehnicheska_literatura/Perla%2004.pdf

Перла 04 вариант – Перла 04 вариант

На Перла 05 – в този архив – Перла 05

Ц. Джилизов и Т. Пиронков – ,,Експлоатация и поддържане на съвременна домакинска техника“, София, ДИ ,,Техника“, 1977 г. Формат: DjVu. За да изтеглите, кликнете тук – http://www.sandacite.bg /tehnicheska_literatura/C.%20Dzhilizov.%20T.%20Pironkov%20-%20Ekspoataciya%20i%20poddarzhane….djvu

Тулан

***Радиоапарат* *Тулан***.

Тулан е най-известната марка български радиоапарати до 1945 г. и цяла епоха в развитието на българската радиопромишленост от посочения период. Фабриката е основата в Бургас през 1927 г. от Светозар Пренеров.

Тук редуваме снимки на различни радиоапарати Тулан с част от текста на нашия колега PDM ,,Производство на лампови радиоапарати в България“. Ето пълната версия в нашия форум- http://www.sandacite.bg/forum/viewtopic.php?f=11&t=249

,,За историята на фамилията, основала първата фабрика за радиоприемници в България, може да се прочете в „Уикипедия“ в статията за село Градец, Област Сливен. За фабрика „Тулан“ и нейния създател, има информация в двутомната „История на българското радио“ на проф. В. Димитров. Настоящото изложение за тази фирма е обобщено и основано на публикации в интернет.
Инженер Светозар Матеев Пренеров, създателят на фабрика „Тулан”, както и на фабриката за кабели в Бургас, есин на Йохан фон Брешнер.

По.долу виждате старо радио Тулан 660 Комфорт – най-известният модел на Тулан – снимките са на нашия колега UBL1 –

Тулан Комфорт 660.

Радиоапаратите „Тулан“ били евтини и стабилни, с прецизна селективност и комфортен тон, с много оригинални, патентни решения в тях, които дават значителни предимства в конкурентната пазарна.

За отбелязване е, че Радио Тулан е единственият произвоител на радиоапарати в България преди 1945 г., който съм виждал да се споменава в книга, издадена след 9.ІХ – в случая ,,Сбогом, барон Хирш!“ на инж. Младен Цонев.

Отначало заради тогавашното законодателство в България инж. Пренеров бил принуден да регистрира в Бургас не промишлено предприятие, а само занаятчийска работилница с фирма „Електрон“. През 1925 г. започва производството на линейни апарати под името „Универсал“, със скала, на която била нарисувана картата на България. Линейни апарати с тази марка е правил и когато била регистрирана и започнала работа първата българска радиофабрика „Тулан“, но за много кратък период.

Всички радиоапарати, с наименуванията „Универсал“ и „Тулан“, са оригинални изделия на българския производител. Повечето от запазените досега модели са предимно произведени след 1930—1935 година. Бързо конструирал и пуснал суперхетеродинни приемници, включващи модели, в класовете, от първо и второ поколение, „Камер“, „Класик“, „Комфорт“, „Пиколо“, „Виола“, „Турист“ и други, в батериен и мрежов вариант на захранване.

Предизвикан от епохалния телевизионен напредък в САЩ още преди Втората световна война, инж. Пренеров създава лабораторно и телевизионен предавател и телевизионен приемник, които били иззети през 1944 г. от новата политическа власт в България, и отнесени незнайно къде. Възнамерявал след края на Втората световна война да се изравни с американците и в производството на телевизионни приемници. Верен съратник на инж. Пренеров е англичанинът инж. Чарлз, случайно озовал се в Бургас около 1935 година и останал в България единствено заради фабрика „Тулан“.

Лампово **радио Тулан** Lampovo radio Tulan

Производството, с участието на братята му Веселин и Иван, убедително просъществувало до 1944 година, когато фабриката била национализирана от новата политическа власт в България.

Тази снимка също е на колегата PDM и ни показва Тулан 141 Б – лицева страна.

Фабрика „Тулан“ е национализирана и закрита след политическата промяна в България през 1944 г. Инж. Светозар Пренеров почива на 52 годишна възраст, съкрушен от ударите, които политическия режим несправедливо му е нанесъл тогава. Синът на Светозар Пренеров — инж. Емил Пренеров, сега покойник, е дългогодишен преподавател по микроелектроника в техническия институт в Бургас и изобретател.“

Тулан Комфорт е най-дълго произвежданият модел и между негови екземпляри има някои разлики.. Например, по-ранните Тулани 660 винаги са с надписи на капака, докато по-късните не.

Това тук е снимка на батериен Тулан 141 Б, вероятно от стара брошура:

***Батерийно* *радио Тулан*** Bateriyno radio Tulan

Тук можете да видите архив за историята на радиофабрика Тулан – http://www.sandacite.bg/?s=%D1%82%D1%83%D0%BB%D0%B0%D0%BD

Тук можете да видите брошура на Тулан, скенирана от колегата torguny – http://postimg.org/gallery/5gtdkr34/

Ето тук можете да разгледате изключително много информация за Тулан – материали от колекцията на музей във ФЖМК, снимани от нашия приятел инж. Васил Бояджиев – vvb – http://www.sandacite.bg/forum/viewtopic.php?f=11&t=4984

Тулан – първата българска фабрика за радиоприемници

==> http://www.sandacite.bg/%D0%BF%D1%8A%D1%80%D0%B2%D0%B0%D1%82%D0%B0-%D0%B1%D1%8A%D0%BB%D0%B3%D0%B0%D1%80%D1%81%D0%BA%D0%B0-%D1%84%D0%B0%D0%B1%D1%80%D0%B8%D0%BA%D0%B0-%D0%B7%D0%B0-%D1%80%D0%B0%D0%B4%D0%B8%D0%BE%D0%BF%D1%80/

Още модели на Тулан – тук – http://www.sandacite.bg/forum/viewtopic.php?f=11&t=3421&start=10

Форум Сандъците – кратка история

Тук можете да прочетете кратка история на нашия форум – http://www.sandacite.bg/forum/viewtopic.php?f=116&t=2278&start=10

Стар български телевизор София 11 + схема и описание

Първият български телевизор с варикапна настройка – средата на 70-те, ЗРТ В. Търново, лампово-полупроводников.

Снимките не са кой знае какво, но дават представа – толкова съм могъл навремето.

Кинескоп – 59ЛК2Б.

Техническо описание – София 11

схема – телевизор-софия-11-схема–

Още стари български реклами на радиотехника преди 1945 г.

И днес имах повод очите ми да станат на палачинки..

Обърнете внимание особено на първата:

И, както винаги, това нее е всичко – още подобни реклами можете да разгледате на http://www.sandacite.bg/forum/viewtopic.php?f=71&t=4706&p=35789&hilit=%D1%80%D0%B5%D0%BA%D0%BB%D0%B0%D0%BC%D0%B8#p35789

Българският сателитен приемник Изотимпекс SR89-03

Тази щуротия я намерих наскоро на битака (колегата ziGi88 е свидетел), но я бях забравил някъде из дебрите на Царовището и поради това едва сега я наснимах.

Изпървом – ето го кашончето.

(

Отваряме го…

Гледаме и отпредЕ, и отзадЕ:

Ръководството за употреба е изцяло на английски, което ме навежда на мисълта, че е правено за износ:

Можете да го изтеглите оттук – Изотимпекс

Още снимки и коментари (надявам се) – тук – https://www.sandacite.bg/forum/viewtopic.php?f=20&t=4981&p=42411
